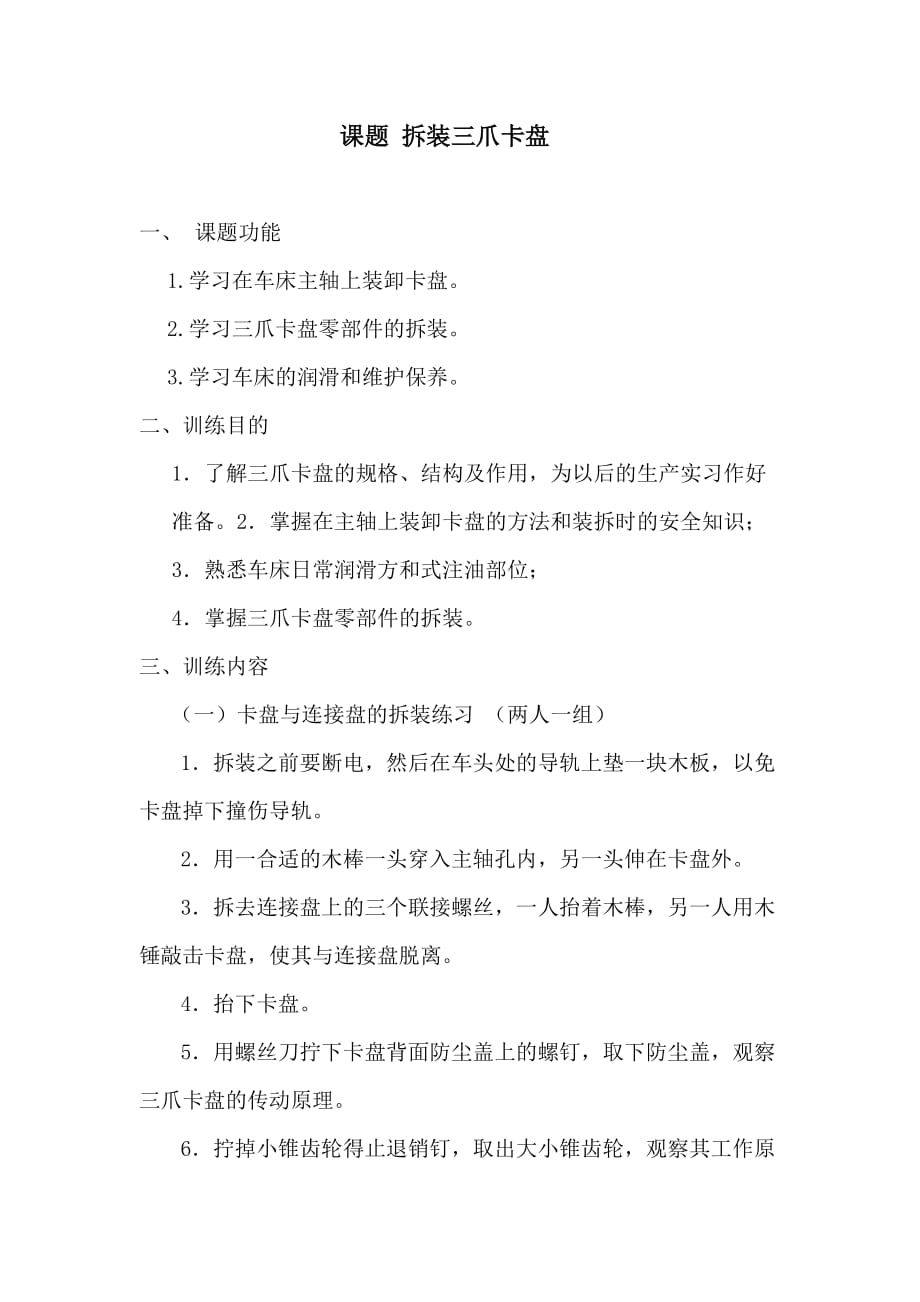

课题 拆装三爪卡盘一、 课题功能1.学习在车床主轴上装卸卡盘2.学习三爪卡盘零部件的拆装3.学习车床的润滑和维护保养二、训练目的1．了解三爪卡盘的规格、结构及作用，为以后的生产实习作好准备2．掌握在主轴上装卸卡盘的方法和装拆时的安全知识；3．熟悉车床日常润滑方和式注油部位；4．掌握三爪卡盘零部件的拆装三、训练内容 （一）卡盘与连接盘的拆装练习 （两人一组）1．拆装之前要断电，然后在车头处的导轨上垫一块木板，以免卡盘掉下撞伤导轨2．用一合适的木棒一头穿入主轴孔内，另一头伸在卡盘外3．拆去连接盘上的三个联接螺丝，一人抬着木棒，另一人用木锤敲击卡盘，使其与连接盘脱离4．抬下卡盘5．用螺丝刀拧下卡盘背面防尘盖上的螺钉，取下防尘盖，观察三爪卡盘的传动原理6．拧掉小锥齿轮得止退销钉，取出大小锥齿轮，观察其工作原理7．安装时，按以上步骤倒序安装二）注意事项1．安装时要擦净止口，以免破坏连接精度2．上螺丝时，一定要三个螺丝轮流上紧；均匀压紧，以免压坏止口，影响精度3．安装完成后一定要仔细检查，确认无误后示意教师检查三）卡盘与主轴联接的拆装练习 （两人一组）1．拆装之前要断电，然后在车头处的导轨上垫一块木板，以免掉下撞击导轨。
2．用一合适的木棒一头穿入主轴孔内，另一头伸在卡盘外3．依次拧松锁紧盘上的安全螺钉和拉紧螺母，一人抬着木棒，另一人转动锁紧盘，使其上的大孔转至拉紧螺母处用木锤敲击卡盘，使其与主轴盘脱离4．抬下卡盘观察其连接和定位原理5．安装时，按以上步骤倒序安装四）注意事项1、 安装时要擦净止口和定位锥面表面，以免破坏连接精度2、 一定要使定位销和定位孔对准，以防伤及连接盘3、 安装完成后一定要仔细检查，确认无误后示意教师检查 （五）车床的润滑和维护保养 1、自用车床的润滑方式（现场讲解） （1）浇油润滑 车床露在外面的滑动表面如车床的床身导轨面，中、小滑板导轨面和丝杠等，擦干净后用油壶浇油润滑 （2）溅油润滑 常用于密闭的箱体中车床齿轮箱内等部位的零件，一般是利用齿轮转动时把润滑油飞溅到各处进行润滑注入新油应用滤网过滤，油面不得低于油标中心线换油期一般为每三个月一次 (3）油绳导油润滑 进给箱内的轴承和齿轮，除了用齿轮溅油法进行润滑外，还靠进给箱上部的储油槽，通过油绳进行润滑因此，除了需要注意进给箱油标孔里油面高低外，每班还需要给进给箱上部的储油槽适量加油一次他利用了毛线既易吸油又易渗油的特性，通过毛线把油引入润滑点，间断地滴油润滑。
(4）弹子油杯注油润滑 车床尾座中、小滑板摇手柄转动轴承部位，一般采用这种方式润滑时，用油枪端头油嘴将弹子压下，注入润滑油弹子油杯润滑每班次至少加油一次让学生仔细查看自用的车床，并数出弹子油杯注油润滑点的个数，以便学生在实习时能对车床的相关部位进行润滑 (5)黄油杯润滑 常用于交换齿轮箱挂架的中间轴或不便于经常润滑处车床交换齿轮箱的中间齿轮等部位，一般用油脂杯润滑润滑时，先在油脂杯中装满油脂，当拧进油杯盖时，润滑油脂就挤入轴承套内油脂杯润滑每周加油一次，每班次旋转油杯盖一圈 (6)油泵循环润滑 常用于转速高、需要大量润滑油连续强制润滑的机构这种方式是依靠车床内的油泵供应充足的油量来进行润滑如主轴箱内许多润滑点就是采用这种方式2.熟记自用车床的润滑图机床侧盖上）3.清洁维护保养要求 (1）每班启动机床前要仔细检查，确认无问题时方可启动机床 (2）每班工作后应擦净车床导轨面（包括大、中、小滑板），要求无油污，无铁屑，并浇油润滑，使车床外表清洁和场地整齐四、课时实习总课时12小时 五、设备、工具1.设备 C6136E 、C6140E普通车床2.工具 搬手、螺丝刀 六、考评标准 考核采用老师提问和学生实际操作相结合的方式。
全部回答正确或操作正确者为合格，不合格者继续学习，直至合格。
