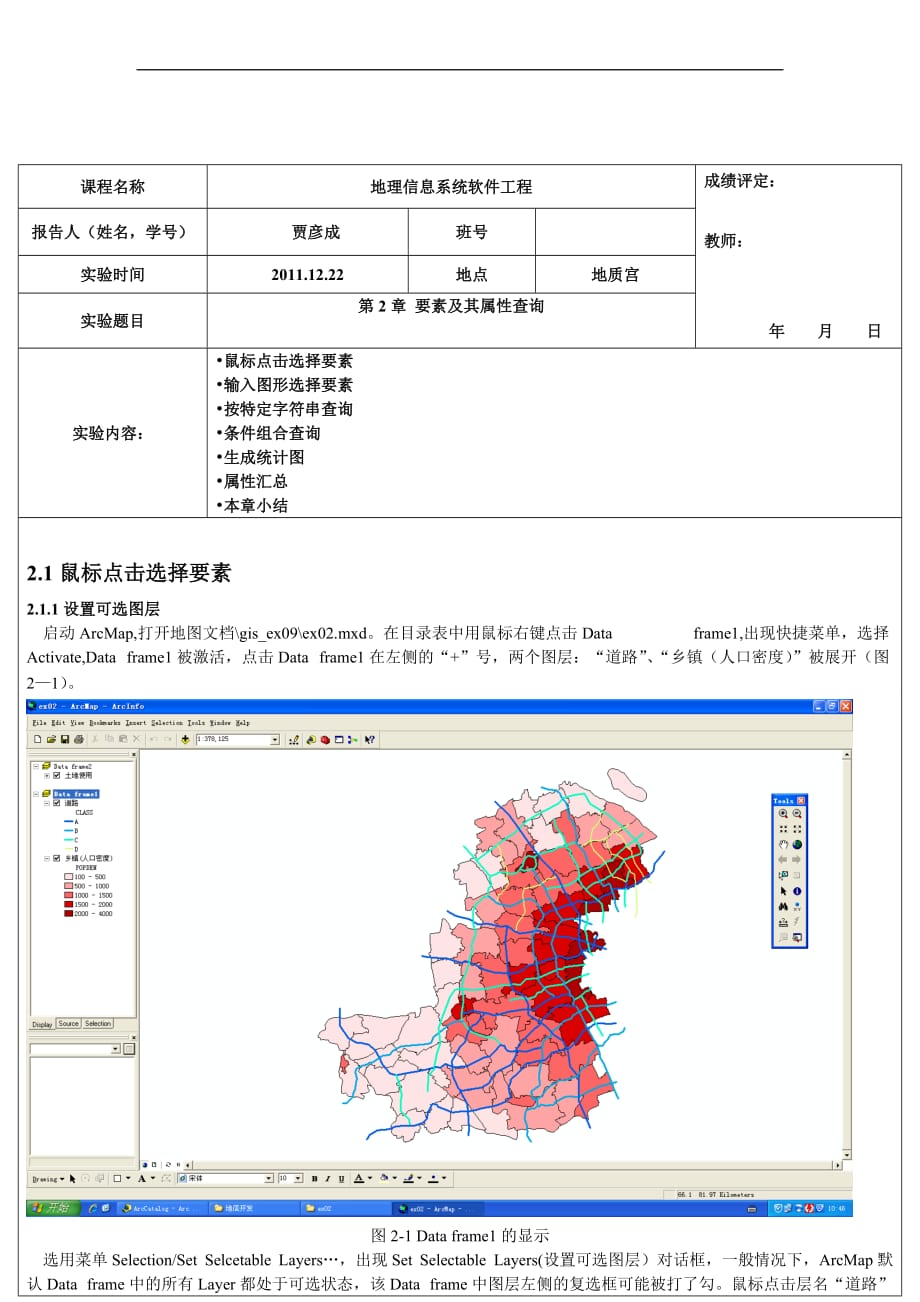

课程名称地理信息系统软件工程成绩评定：教师： 年 月 日报告人（姓名，学号） 贾彦成班号实验时间2011.12.22地点地质宫实验题目第2章 要素及其属性查询实验内容：•鼠标点击选择要素•输入图形选择要素•按特定字符串查询•条件组合查询•生成统计图•属性汇总•本章小结2.1鼠标点击选择要素2.1.1设置可选图层 启动ArcMap,打开地图文档\gis_ex09\ex02.mxd在目录表中用鼠标右键点击Data frame1,出现快捷菜单，选择Activate,Data frame1被激活，点击Data frame1在左侧的“+”号，两个图层：“道路”、“乡镇（人口密度）”被展开（图2—1）图2-1 Data frame1的显示 选用菜单Selection/Set Selcetable Layers…，出现Set Selectable Layers(设置可选图层）对话框，一般情况下，ArcMap默认Data frame中的所有Layer都处于可选状态，该Data frame中图层左侧的复选框可能被打了勾鼠标点击层名“道路”的左侧复选框，勾号消失，该图层不参与要素选择，只有“乡镇（人口密度）”处于可选状态，下一步查询只针对可选图层。
这一步是设置:乡镇（人口密度）为可选图层2.1.2点击选择要素 关闭Set Selectable Layers 对话框，在基本工具条中点击图标（Select Features，选择要素），再用鼠标单击地图上某个多边形，被点中的多边形边界改变颜色，表示该要素被选中在目录表中，右键单击图层“乡镇（人口密度）”，在快捷菜单中选择Open Attribute Table，图层对应的属性表“Attribute of乡镇（人口密度）”打开，可以看到有一条记录也改变了颜色，它和被选择的要素有对应关系（如果该记录看不到，可利用窗口右侧的上下滚动条查找）利用键盘上的Shift键，在地图上点击多个要素，对应的多条记录也同步改变颜色（图2—2)到属性表窗口，在Ctrl键的帮助下，点击属性表记录左侧多个小方格，可以看到，表中多行记录改变颜色，地图上对应的多边形也同步改变颜色如果选择了4个要素（或4条记录）在属性表窗口的右下侧，可以看到提示：“Records（4 out of 73 Selected.）”，即在73条记录中，有4条被选中属性表底还有 Show提示，点击右侧按钮Selected，仅显示被选中的记录，点击左侧按钮All，表中的所有记录都显示。
图2-2在矩形范围内选择要素（针对乡镇）的显示 在地图窗口，继续用工具（选择要素），按住鼠标左键不放，拖动后形成一个矩形(俗称开窗，图2—3），松开鼠标左键，和该矩形相交的要素都被选中，当然，对应的属性记录也选中不论在地图上选择要素，还是在表中选择记录，具有相互对应关系的要素、记录一旦被选中，就进入选择集，均同步改变显示颜色 清空选择集可以有多种途径：（1） 需要作选择操作时，在地图窗口没有要素的空白地方选择要素，人为造成选择集为空；（2） 选用菜单Selection/Clear Selected Features;（3） 在属性表记录左侧小方格或表中某个字段名，按键盘中Esc键进入选择集的要素或记录被清除，所显示的颜色也恢复到原来状态 选用菜单Selection/Set Selectable Layers,将可选图层设为“道路”，再体验一下点击选择要素的查询功能 这一步是点击图层的一些区域，对应的属性记录也被选中不论在地图上选择要素，还是在表中选择记录，具有相互对应关系的要素、记录一旦被选中，就进入选择集，均同步改变显示颜色2.2输入图形选择要素 关闭属性表，用鼠标点击目录表中的Data frame2，在弹出的快捷菜单中选择Activate，Data frame2被激活，展开目录表中的数据框架，可看到该数据框架只有“土地使用”一个图层（图2—4）。
图2-4 Data frame2的显示 在地图窗口下方的Drawing工具条中某个图形右侧，按下拉箭头，系统会显示出一组图标菜单供选择： 以上8种绘图工具可在地图上组合绘制出各种图形（Graphic)用鼠标选择绘折现图标，在地图左上方绘出一条折线，穿越几个多边形，双击左键表示输入结束（Drawing菜单中另有编辑图形的工具，此处暂不作介绍） 在地图窗口的基本工具条中点击图标（Select Elements，选择图形元素），再用鼠标点击地图上的图形，则对应的图形被选中（注意：是图形被选中，而不是要素被选中，图2—6）在菜单条中选用Selection/Select By Graphics(利用图形选择要素），凡和选中图形相交或被包围的地理要素（包括对应的属性记录）都进入选择集，同时也改变显示颜色 图2-6 输入图形选择要素对所绘的图形不满意，可删除先用选择图形，再选用菜单Edit/Delete，或直接按键盘中德Delete键，选中的图形被删除，可以再输入新的、合适的图形 ArcMap中，Graphic（几何图形）和Feature(要素）不同，前者存放在地图文档（Map Document)中，一般只有少量图形，不能被其他文档使用，属性表和Element(几何图形的元素）之间也没有联系；后者（Feature)存放在数据源（Data Source)中，往往有大量控件数据，不但和属性表有联系，还可以被各种地图文档使用。
这一步是利用输入图形选择要素，凡和选中图形相交或被包围的地理要素（包括对应的属性记录）都进入选择集，同时也改变显示颜色2.3按特定字符串查询 删除刚才输入的图形，激活图层名“土地使用”，在基本工具条中点击图标，在弹出的对话框的Find栏中输入特定字符串“C”（注意：不含引号），按对话框右上方的Find键，对话框的下部会出现查到的记录（图2—7），显示出对应的属性值（Value)、所在图层名（Layer)、对应的字段名（Field)用鼠标双击某条记录，地图上对应要素会闪烁一下使用本工具时应注意：（1） 只能对字符型字段起作用，不能按数值查找；（2） 输入的字符可以忽略大小写，可以只输入前几个字符，不一定要输入全部图2-7 查找土地使用属性表含字符C的记录和对应要素 这一步是输入特定字符串来实现查询信息2.4条件组合查询 关闭“Find”对话框，用鼠标右键点击图层名“土地使用”，在快捷菜单中选Open Attribute Table，打开要素属性表“Attribute of 土地使用”，在属性表窗口右下侧，点击Options/Select By Attributes,弹出条件组合查询对话框（图2—8),主要操作如下。
Method下拉条，下拉选择查询方法有:(1) Create a new selection：建立新的选择集，原有选择集被清除2) Add to current selection：向当前选择集添加查询到的记录（要素）3) Remove from current selection：从已有的选择集内去除符合条件的记录（要素）4) Select from current selection :在已有的选择集内再选择字段名（Fields)选择区，列出当前属性表中可操作的字段名按钮区(Operators)，以按钮方式列出逻辑运算符，如果要用算术运算符“+、—、*、/”，则要通过键盘输入 取值区（Unique Values)，点击下侧的Get Unique Values键，可列出该字段可能出现的取值 查询文本框（Query Text Box)：上方有SELECT*FROM“表名”WHERE：提示，星号“*”代表字段名这是符合SQL（Structured Query Language，结构化查询语言）的查询语句本练习要求查出土地使用（LANDUSE)为C开头，并且容积率(FAR)大于2的多边形，步骤如下：（1) 激活Data frame2，打开要素属性表“Attribute of 土地使用”；（2) 用Option/Select By Attributes调出条件组合查询对话框；（3) 在Method下拉表中选择Create a new selection；（4) 在查询文本框中输入："LANDUSE" LIKE 'C%'AND "FAR">2图2-8 条件组合查询对话框 上述查询除字段取值‘C%’和2用键盘输入外，其他内容都可以通过鼠标输入。
在对话框底部按Apply键执行查询，符合条件的2条记录进入选择集，改变了显示颜色，也可以看到地图中上部的2个地块边界也改变了颜色(图2—8和图2—9） 上述查询过程是在相应的对话框中双击选择字段，运算符，建立查询条件，并用“Like”，“And”、“Or”、“Not”将几个查询条件组合起来在设置字段的查询条件时，可在取值区中用鼠标选取，也可直接键入字段值字符型字段还可使用通配符例如： “NAME”LIKE‘王%’表示查询NAME字段，第一个字符为“王”，不管后续有几个字符 “LANDUSE”LIKE‘R_’表示查询LANDUSE字段，第一个字符为“R”，第二个字符任意，但后续只能一个图2-9 条件组合查询结果 条件组合查询会出现语法错误，软件将提示，不能完成操作引号、括号不匹配是常见差错，以下是注意事项：（1） 字符型查询应该用Like而不用等号；（2） 字段名自身带双引号，如“LANDUSE”，字符型取值用单引号，如‘C’，数字型取值不带引号；（3） 单引号、双引号必须都用英文字符，不能用中文字符，由于中英文两种字符显示差异很小，可以依靠输入法的切换来控制；（4） 多用鼠标，少用键盘，可避免语法差错；（5） 输入字段名后，点击按钮Get Unique Values，会出现该字段的可能取值，可用鼠标选择（字符型、日期型、整数型字段才有效）。
这一步是在相应的对话框中双击选择字段，运算符，建立查询条件，并用“Like”，“And”、“Or”、“Not”将几个查询条件组合起来在设置字段的查询条件时，可在取值区中用鼠标选取，也可直接键入字段值字符型字段还可使用通配符来实现查询信息2.5生成统计图 关闭“Select by Attribute”对话框，在TOC(目录表）窗口中选择图层“土地使用”，拥 鼠标右键选择“Open Attribute Table”，打开“Attributes of 土地使用”，点击字段名LANDUSE在键盘上按住Ctrl键，对属性表记录左侧方格点击式选择若干条记录（10条左右），使它们进入选择集，改变显示颜色鼠标点击属性表窗口右下侧的Options按钮，在弹出的菜单仲 选择Create Graph，出现GraphWizard第一步对话框（Step 1 of 3)在左侧Graph type中选择一种图标雷行 ，这里选Column(直方图)，到右侧的Graph subtype：选左上角的一种统计图形，再点击按钮“下一步》” 在第二步对话框（Step 2 of 3)的图层区（Choose the layer or table containing）中下拉选择要统计的图层名“土地使用”，勾选Use selected set of features or records，表示使用进入选择集的要素或记录，在下面的字段列表中添加要统计出图的字段，这里选AREA，表示按多边形面积产生统计图。
