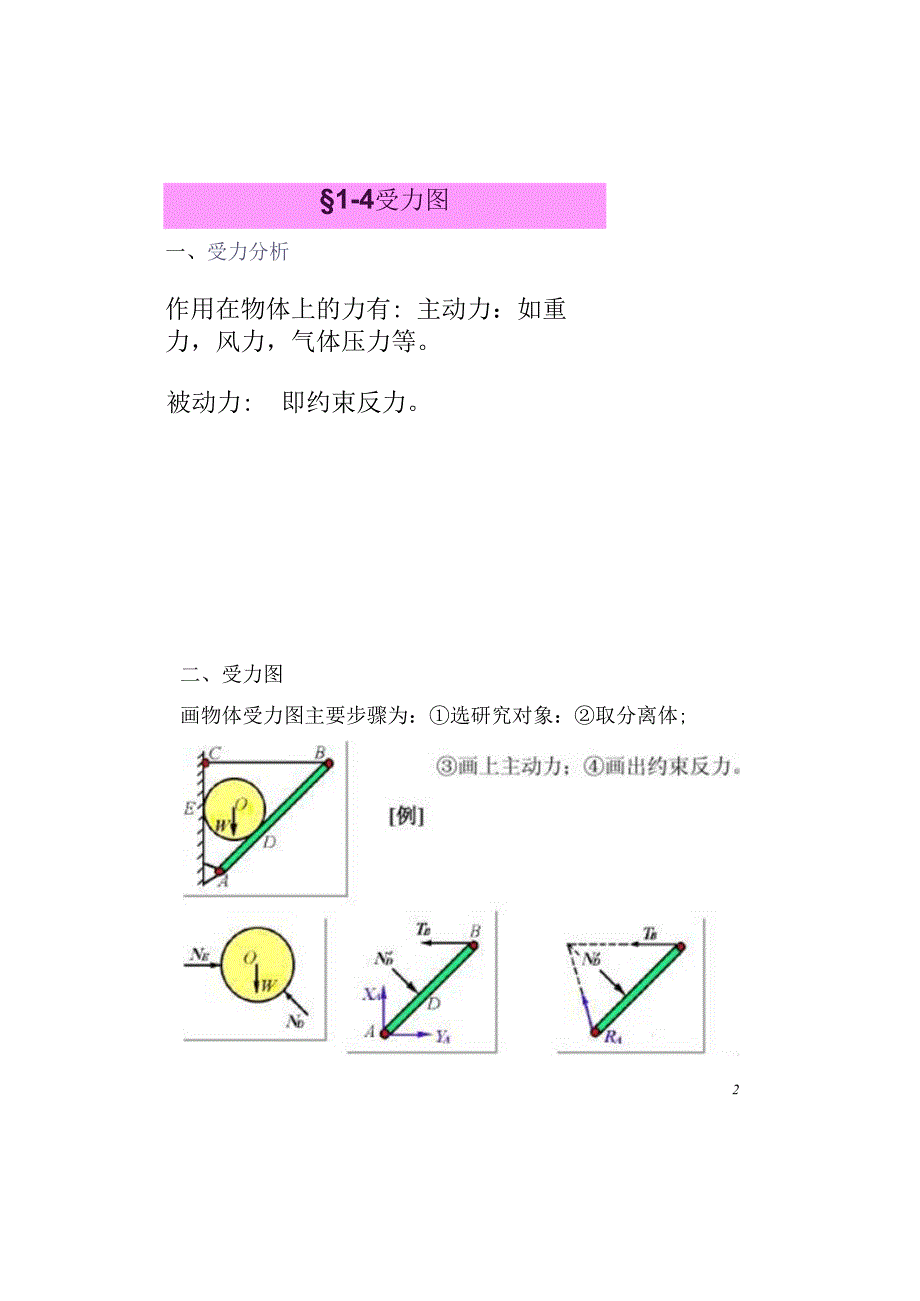

§1-4受力图一、受力分析作用在物体上的力有: 主动力：如重力，风力，气体压力等2被动力:即约束反力二、受力图画物体受力图主要步骤为：①选研究对象：②取分离体;柔性约束［例］尖点问题应去掉约束应去掉约束作图示轧路机轧轮的受力图例题由水平杆AB和斜杆BC构成的管道支架如图所示在AB杆上放一重为P的管道A ,B,C处都是较链连接不计各杆的自重，各接触面都是光滑的试分别画出管道0,水平杆AB,斜杆BC及整体的受力图8解：（1）取管道o为研究对象9三、画受力图应注意的问题1、明确研究对象根据解题的需要，可以取单个物体为研究对象, 也可以取由几个物体组成的系统为研究对象把它所受的全部约束去掉，单独画出该研究物 体的简图132 .不要漏画力和多画力•在研究对象上要画出它所受到的全部 主动力和约束反力凡去掉一个约束 就必须用相应的反力来代替；重力是 主动力之一，不要漏画3 ,正确画出约束反力根据每个约束类型来确定约束反力的方 向同一约束反力，在不同的受力图中 假设的指向必须一致不要运用力系的 等效变换或力的可传性改变力的作用点 的位置4 .注意作用与反作用关系在分析两物体之间的相互作用时，要符合 作用与反作用的关系，作用力的方向一经 确定，反作用力的方向就必须与它相反。
取物体系统为研究对象时，系统内各物体 间相互作用力的内力不要画出5 .注意识别二力构件•对于与二力构件相连的约束不要按约束类型画约束反力，而必须按照二力构件受力特点画出力的实际作用线对于只受三个力作用而平衡的构件，根据解题的要求,如果需要确定约束反力的作用线，可按三 力汇交定理确定力的方向。
