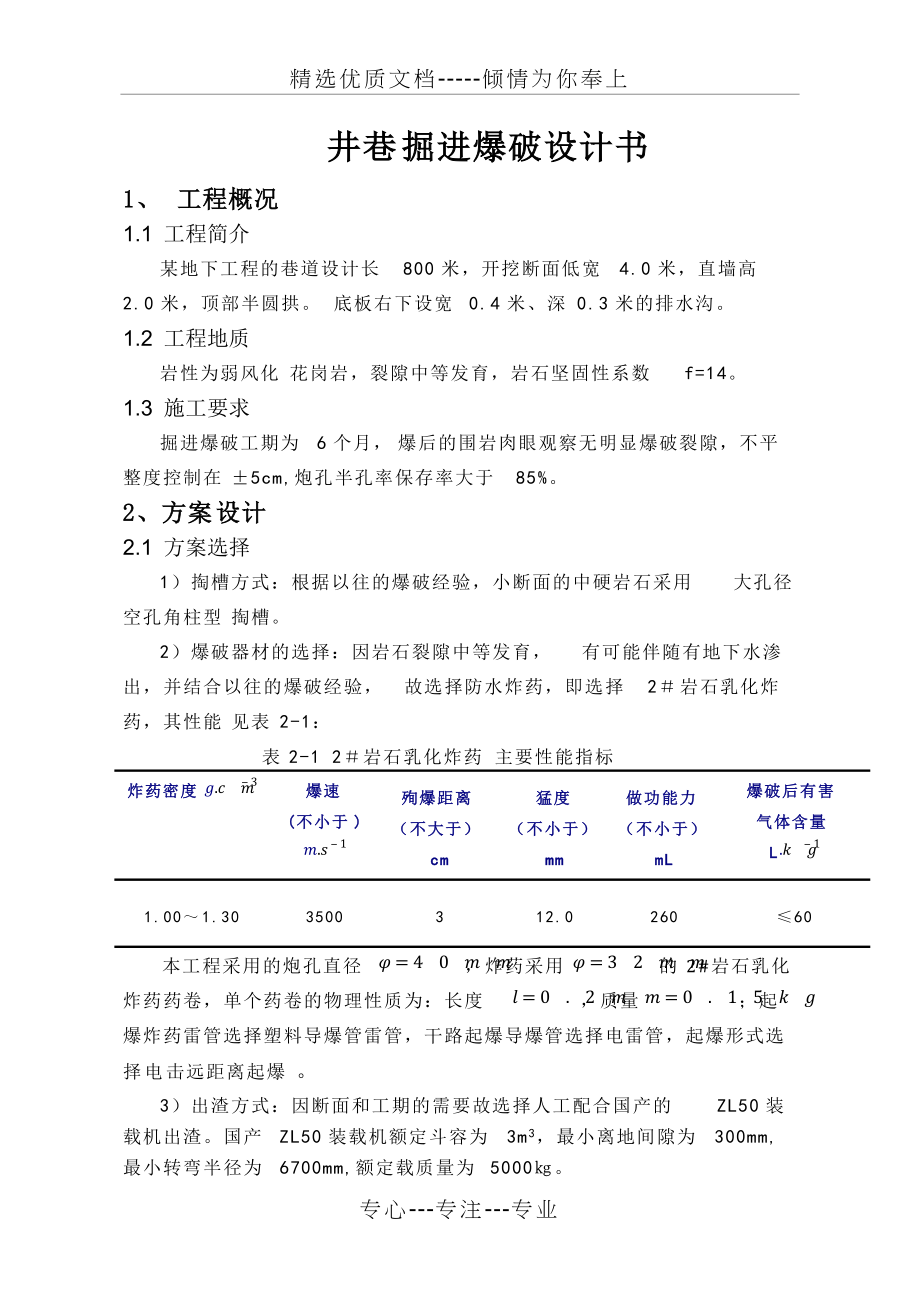

精选优质文档-----倾情为你奉上井巷掘进爆破设计书1、 工程概况 1.1 工程简介某地下工程的巷道设计长800米，开挖断面低宽4.0米，直墙高2.0米，顶部半圆拱底板右下设宽0.4米、深0.3米的排水沟1.2 工程地质岩性为弱风化花岗岩，裂隙中等发育，岩石坚固性系数f=141.3 施工要求掘进爆破工期为6个月，爆后的围岩肉眼观察无明显爆破裂隙，不平整度控制在5cm,炮孔半孔率保存率大于85%2、方案设计2.1 方案选择1）掏槽方式：根据以往的爆破经验，小断面的中硬岩石采用大孔径空孔角柱型掏槽2）爆破器材的选择：因岩石裂隙中等发育，有可能伴随有地下水渗出，并结合以往的爆破经验，故选择防水炸药，即选择2＃岩石乳化炸药，其性能见表2-1： 表2-1 2＃岩石乳化炸药主要性能指标炸药密度g.cm-3爆速(不小于)m.s-1殉爆距离（不大于）cm猛度（不小于）mm做功能力（不小于）mL爆破后有害气体含量L.kg-11.00～1.303500312.0260≤60本工程采用的炮孔直径φ=40mm，炸药采用φ=32mm的2#岩石乳化炸药药卷，单个药卷的物理性质为：长度l=0.2m，质量m=0.15kg；起爆炸药雷管选择塑料导爆管雷管，干路起爆导爆管选择电雷管，起爆形式选择电击远距离起爆。
3）出渣方式：因断面和工期的需要故选择人工配合国产的ZL50装载机出渣国产ZL50装载机额定斗容为3m3，最小离地间隙为300mm,最小转弯半径为6700mm,额定载质量为5000㎏2.2 循环日进尺 及月进尺 因工期的需要故井巷掘进日循环进尺为：n = 隧道总长度/总工期= 800/180 ≈ 4.45米/天按计划要求的月循环进尺为：L = 隧道总长度/工期月数= 800/6≈133.4米/月2.3 炮孔直径D因当地的爆破器材 乳化炸药的直径为￠32，此次井巷掘进选用的是YT28气腿式凿岩机，故炮孔成孔直径为￠40 2.4 循环进尺h根据以往的爆破经验及工期的需要，h=日循环进尺一次循环需要的时间= 4.450.5≈2.3米则炮孔深度H： H = h/=2.3/0.9≈2.6米式中 —炮孔利用率为充分发挥大抓岩机的生产能力和提前超额完成生产任务，故取炮孔深度H=2.8米，即循环进尺h为2.5米总上所述，本工程安排一天两班制，每班一个循环进尺，故满出勤的情况下，月循环进尺为150米3、钻爆参数设计3.1井巷的断面积S：S=42+1/222+0.40.3=14.4m2,循环方量为M=14.4 m22.0m=28.8m3。
3.2单位炸药消耗量q单位炸药消耗量的大小取决于炸药性能、岩石性质、巷道断面、炮孔直径和炮孔深度等因素在实际工程中，多采用经验公式和参考国家定额标准来确定通常可按下式估算：q =1.1K0=1.1525/260≈2.2㎏/m3式中： q—位单炸药消耗量㎏/m3； f—岩石坚固性系数； S—巷道掘进断面面积，m2 K0—考虑炸药爆力的校正系数，K0=525/p,p为爆力，mL3.3炮孔数目N根据单位炸药的消耗量对炮孔数目进行估算时，可用下式进行计算：N =qSm/G =2.214.40.90.2/0.60.2 ≈48个式中 q—单位炸药消耗量，㎏/m3；S—井巷的掘进断面面积，m2；—炮孔利用率；m—每个药包的长度，m；G—每个药包的质量，㎏；—炮孔平均装药系数3.4每循环所使用的炸药量Q确定了单位炸药消耗量，根据每一掘进循环爆破的岩石体积，按下式可计算出每循环所使用的总药量：Q=qV=qSH=2.214.42.80.9=80㎏式中 V—每循环爆破岩石体积，m3； S—巷道掘进断面面积，m2； H—炮孔深度，m； —炮孔利用率，这里根据爆破实验取得。
3.5每循环的方量V掘进断面面积与每循环掘进的长度的乘积为每循环的方量：V=S断h=14.42.5=36m33.6孔径掏槽孔的装药孔，崩落孔及周边孔孔径均取￠=40，空孔选用大直径的炮孔￠=904、炮孔布置4.1掏槽孔：选用大直径空孔角柱形，布置在断面左右居中、上下居中偏上1.2米处，且掏槽孔相互平行，孔深为3.0米，共计4个孔，布置方式及装药结构见图一和图二：掏槽孔布置示意图（图一）掏槽孔装药结构图（图二）1-导爆管雷管，2-不耦合连续装药，3-堵塞段4.2、崩落孔，其主要的作用是爆落岩体，故应大致均匀的布置在掏槽孔的周围崩落孔与开挖断面垂直，为了保证开挖面的平整，其孔底应落在同一平面上孔距为0.6～0.8米，装药结构见图三：崩落孔装药结果图（图三）1-导爆管雷管，2-不耦合连续装药，3-堵塞段4.3、周边眼爆破参数：炮孔直径选择d=32mm；炮孔间距E=（12～22）d=（0.4～0.7）m；光爆层厚度W光=（14～24）d=（0.5～0.8）米；线装药密度q=0.2～0.4㎏/m，为利于钻孔，钻孔时应略向外倾斜，对于坚硬岩石，孔底应超出设计边线10cm，其装药结构图见图四：周边图装药结构图（图四）1-不耦合间隔装药，2-竹片，3-堵塞段，4-导爆索综合上述，炮孔布置的一些参数如下表：表4-1 井巷掘进断面爆破参数表孔别孔深(m)孔径(mm)孔数(个)抵抗线(cm)药径(mm)单孔药量(kg)段别孔距(cm)装药药量(kg)总装药量(kg)单耗kg /m掏槽孔340420322.81-21511.275.62.1崩落孔2.8401760-80322.23-1170-8037.4周边孔2.8402730-70321.013-1855-6527说明：围岩断面积14.4m，总孔数48个，循环进尺2.5m，方量36m。
表4-2 爆破技术指标名称数量炮眼利用率0.95每循环爆破工作面进尺/m2.5每循环爆破实体岩石/m336炸药消耗量/kg.m-32.1每1m巷道炸药消耗量kg.m-130.3每循环炮眼总长度/m135.2雷管消耗量/个.m-31.5每1m巷道雷管消耗量/个.m-1每循环导爆索消耗量/m21.2854、布孔示意图、起爆顺序图及爆破网路图四、图五与图六：井巷爆破布孔示意图（图四）起爆顺序图（图五）1-10表示起爆的顺序，不代表时间或者雷管段数起爆网路图（图六）MS1-10代表导爆管雷管段位，1-10代表起爆顺序，口—代表瞬发电雷管4.5、装药与堵塞装药时必须按照爆破设计的药量进行装填，同时核对装药眼、雷管段位是否正确装药时采用竹竿做炮棍，对于连续装药时炸药要装到底，保持装药连续，每装一卷炸药必须用炮棍捅一次，确保炸药间密贴周边眼采用将先加工好的用竹片连接的药卷直接进入炮孔即可各种炮眼必须在孔口段预留不小于20cm的堵塞段堵塞要保证质量，采用黄泥作为炮泥，黄泥不能过稀，可搓成条即可堵塞必须用炮棍将炮泥堵塞密实，防止出现空洞或间隔现象堵塞过程中注意要保护导爆索进洞进行安全检查，确认无其他安全隐患方可进行下一步作业。
断面开挖作业循环表序号项目工作量作业循环（min）备注条件1测量放样断面\30该井巷开挖断面面积14.4m2,一次循环方量36m3，岩性为弱风化的花岗岩设备为：3台国产的气动凿岩机，出渣方式采用人工配合国产的ZL50装载机2钻机就位3台303钻孔138.42404装药46孔605钻机及人员撤出\606爆破及炮后通风\307清理挖运出渣361208临时支护\609其他\30专心---专注---专业。
