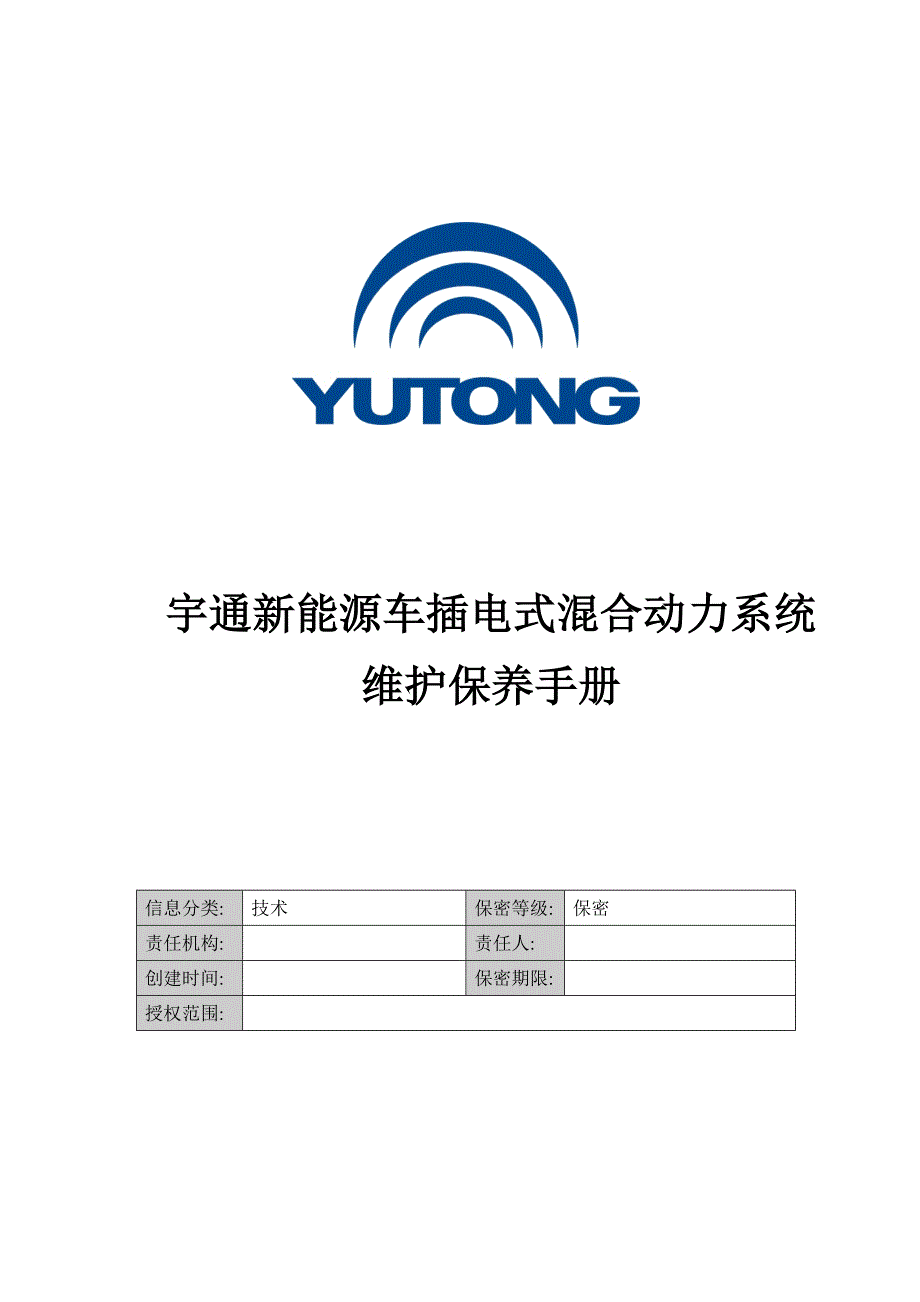

宇通新能源车插电式混合动力系统维护保养手册信息分类:技术保密等级:保密责任机构:责任人:创建时间:保密期限:授权范围:宇通新能源客车插电式混合动力系统维护保养手册版本1.1郑州宇通客车股份有限公司2013.12目录术语解释 2一、编制说明 3二、基本要求 3三、系统维护注意事项 5四、混合动力系统关键零部件介绍 64.1混合动力系统配件清单 64.2整车控制器 74.3五合一电机控制器 74.4双向斩波控制器 84.5驱动电机 84.6高压发电机 94.7电动助力转向油泵 94.8储能器及管理系统 94.9电动打气泵 114.10电机冷却水泵 114.11电子风扇控制器 114.12充电插座 12_五、混合动力系统各级维护作业项目和技术要求 135.1混合动力系统一级维护作业项目和技术要求 135.2混合动力系统二级维护作业项目和技术要求 165.3混合动力系统重点维护作业项目和技术要求 20六、高压部分维修时所用设备 22七、车辆常见故障及排除方法 23八、注释 23术语解释1．清洗用有效的方法消除锈迹、油垢及其它污物等的作业2．检查对车辆及其它部件和总成的可靠性和有效性的观察与检测。
3．紧固按技术规范的规定，将机件或总成的紧固件校紧4．拆检将机件或总成拆解，进行详细检查，不符合要求者，进行修复或更换5．润滑零部件经过清洁或清洗后，按规定加注润滑油或润滑脂6．检修根据检查结果，对不符合技术要求的部件进行修理7. 拆装将总成从车上拆下来，按技术规范进行各项作业后，再将总成装回8．齐全指数量、规格和要求都符合规定一、编制说明：此维护保养手册只涉及宇通新能源客车混合动力系统的维护和保养，整车其余部分参照随车使用说明书和宇通传统车维护及保养规范1、底盘部分包含驱动电机、离合器、转向助力总成和ISG电机等内容2、电器维护部分包含高、低压电器维护部分高压部分：高压电缆、电机接线盒、驱动电机、高压控制器及电控装置、高压开关（手动快断器）、超级电容、动力电池系统、电动助力转向系统等低压部分：水箱风扇电机、低压控制器及电控装置等3、冷却系统包含电机水冷却系统4、油/气电混合系统的一级维护间隔里程7500km左右，二级维护间隔里程30000km左右5、新车行驶2500公里须更换一次转向液压油，并检查油路，对有渗油部分做紧固处理，后续每48000km更换一次转向液压油（注：换油后需左右旋转方向盘至极限位置数次以排出油路中的空气）。
两个二级维护间隔里程（60000km左右）增加离合器主从动盘检查、更换项目6、油/气电混合动力客车重点维护作业间隙里程设在12个月或9万公里（以先到为准）执行，其项目为驱动电机、ISG电机内部检查7、本手册适用于宇通公司生产的油/气电PDCVT系统混合动力客车二、基本要求：1、电气电路的维护必须由持电工证（电工证说明：国家安全生产监督管理总局发放的特种作业操作证――电工作业类，低压运行维修证）的合格电工执行，并严格遵守电工安全操作规程进行2、在系统进行维护前必须关断点火钥匙，仪表台24V电源开关按钮，把电源总开关手柄拨到“OFF”位置，拔下高压舱内电池快断器和电容快断器3、驱动电机控制器及发电机控制器，有高压直流输入线和高压交流输出线，维护人员维护时拔下高压舱内电池快断器和电容快断器，15分钟后用万用表测量控制器正负极电压，低于36V方可对控制器及电机进行检修；对高压电源进行检查维护时，在任何情况下不能同时接触超级电容的正负极或者动力电池的正负极；以上操作必须佩戴绝缘手套和绝缘鞋、使用绝缘工具4、上电和断电操作注意事项：混合动力车上电必须在ON档等待，直到仪表灯点亮，自检正常后方可启动，禁止打开点火锁直接启动。
断电时，必须等待仪表完全熄灭后，才能再次上电，不可短时间重复快速上电和断电5、绝缘检测所需工具：1000V兆欧表、800V万用表、1000A钳表、绝缘工具、绝缘手套等检测仪器需要确认工作良好后方可使用，避免仪器内部问题导致高压事故检查电机绝缘时，要拔下高压舱内快断器，电机连接线要与主控制器分离检查风扇电机绝缘时，风扇电机连接线要与其控制器分离6、对整车进行焊接时，必须断开24V电源并拔掉发动机的ECU、ABS、CAN模块、整车控制器上所有线束插件，否则可能导致以上控制模块损坏同时需断开：（1）高压仓内电池快断器和电容快断器 动力电池快断器 超级电容快断器（2）五合一电机控制器低压接插件为保证焊接完成后车辆正常运行，请在完成焊接后将各接插件复原7、在发动机周围及底盘下进行作业时，必须断开点火钥匙三、系统维护注意事项1、若仅对低压电器进行维护作业且不需行车时应把档位开关打到空档，然后可按一般燃油/燃气车方法进行；若仅对机械设备进行维修作业应在关闭钥匙开关和电源开关状态下进行2、车辆所有橙色线为高压线束，非专业人士不能对高压线路、高压元件进行切割或打开。
3、在进行一般维护作业时应严格防止高压线束的绝缘层破损漏电4、当进行维护作业需要对高压元件进行拆卸时请与厂家联系或由专业高压电工断开储能装置连接插头，切断高压电源后进行5、在清洗车辆时，请避开高/低压元件，严禁用水直接冲洗高/低压元件及电动助力转向总成6、各螺栓连接处的力矩要严格按照螺栓扭矩要求来执行四、混合动力系统关键零部件介绍1. 驱动电机：负责驱动整车及能量回收2. 发电机：负责给储能装置充电3. 五合一电机控制器：包含驱动电机及发电机控制器、助力转向控制器、DCDC等功能，其中驱动电机及发电机控制器负责控制驱动电机并将整车机械能进行制动回收且控制发电机按需可靠工作；助力转向控制器负责控制转向电机完成整车转向及节能工作；DCDC负责把高压直流电转变为24V低压直流电，给整车蓄电池充电4. 双向斩波控制器：负责超级电容与动力电池间能量转换5. 超级电容：负责储存和释放电能6. 超级电容管理器：负责监控管理超级电容工作7. 动力电池系统：负责储存和释放电能4.1混合动力系统配件清单序号零部件名称数量单位1整车控制器1台2电动转向油泵1台3驱动电机1台4发电机1台5五合一电机控制器1台6双向斩波控制器1台7超级电容管理系统1套8超级电容12个9插电式动力电池系统1套10电动打气泵1个11快断器2个12电机冷却水泵1个13电子风扇控制器1个14离合器2个4.2整车控制器工作电压12V-32V冷却方式风冷环境温度-40℃～70℃尺寸240*215*46mm4.3五合一电机控制器防护等级IP54冷却方式水冷重量55kg尺寸650*550*188mm4.4 双向斩波控制器防护等级IP54冷却方式风冷重量74kg外形尺寸815x459x500(mm)4.5驱动电机防护等级IP67绝缘等级H冷却方式水冷重量360kg外形尺寸615x651x596(mm)4.6高压发电机防护等级IP67绝缘等级H冷却方式水冷重量240kg外形尺寸527x492x531(mm)4.7 电动助力转向油泵电动转向油泵总成电动转向油泵安装尺寸190mm*140mm（4*ф12）防护等级IP55绝缘等级F级进油口Φ22mm出油口M20*1.5mm重量38kg 4.8储能器及管理系统4.8.1 超级电容及管理系统 Maxwell超级电容（48V模组） 超级电容管理系统模组电压48VCMS供电电源24V模组容量165F模组重量14kg4.8.2 插电式动力电池系统 插电式动力电池模组 插电式动力电池系统电池类型磷酸铁锂电池额定电压153.6V工作温度-30℃～65℃额定电量13.2KWh重量156KgBMS供电电源24V4.9 电动打气泵额定压力10.3bar额定电压24V DC排气口规格M12*1.5重量2.5KG4.10 电机冷却水泵防护等级IP55额定电压24V重量1.9KG4.11 电子风扇控制器防水等级IP67额定工作电压24V重量1.5KG4.12 充电插座五、混合动力系统各级维护作业项目和技术要求重要提醒：如需要检查、调整高压部分，，请先将电池快断器和电容快断器断开，并将超级电容放电至36V以下，严禁非专业人士操作。
5.1混合动力系统一级维护作业项目和技术要求工位序号维护项目作业内容技 术 要 求底盘1双电机间离合器分离机构检查、紧固离合器分离机构1、车辆通电后离合器自动分离，离合器分离彻底，不打滑，离合器助力分泵调节自由行程16～18mm（即分离轴承与分离指之间的间隙5～6mm），具体检查以及调整方式参见5.3项重点维护章节中离合器间隙调整的步骤注：此间隙应每隔3000km进行一次检查，若发现异常应及时调整到上述规定距离2、离合器助力分泵及管路不漏气，油路不漏油3、分离轴承工作正常，若润滑油缺失或卡滞添加润滑油检测方法：拔掉离合器助力分泵推杆与摇臂之间的销子，摆动摇臂可灵活转动一定角度，为正常现象，若出现卡滞或轴承处异响，则需要添加润滑油加注方法：用油枪（注油机）从两个电机结合部下方的注油孔加注润滑油,加注量约5g，以黄油从分离轴承刚刚溢出为准4、离合器助力总泵及其管路不漏油，不能混入空气2TM驱动电机检查、紧固、更换1、 确保电机输出法兰与传动轴法兰连接的4个M12螺栓、螺母无松动、磨损、断裂现象，若松动用扭矩扳手按100N.m标准紧固，若磨损、断裂及时更换2、 确保电机悬置脚的8个M12固定螺栓无松动、磨损、断裂现象，若松动用扭矩扳手按100N.m标准紧固，若磨损、断裂及时更换。
3、 确保与ISG电机连接的12个M10螺栓无松动、磨损、断裂现象,若松动用扭矩扳手按60Nm标准紧固，若磨损、断裂及时更换3ISG发电机检查、紧固、更换确保与发动机连接的12个M10螺母无松动、磨损、断裂现象,若松动用扭矩扳手按60N.m标准紧固，若磨损、断裂及时更换。
