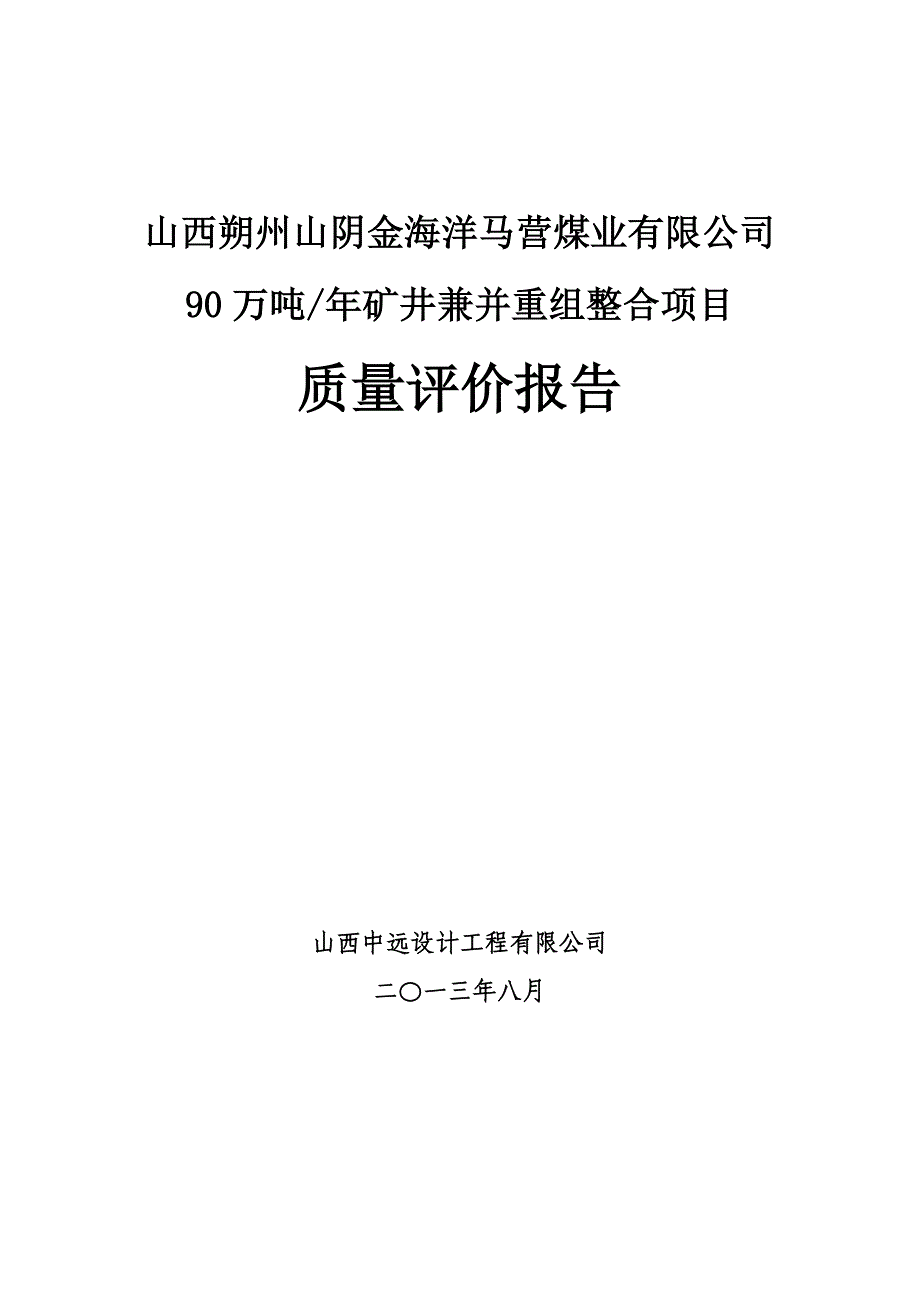

山西朔州山阴金海洋马营煤业有限公司90万吨/年矿井兼并重组整合项目质量评价报告山西中远设计工程有限公司二〇一三年八月山西朔州山阴金海洋马营煤业有限公司90万吨/年矿井兼并重组整合项目单项工程质量评价报告一、工程概况山西朔州平鲁区森泰煤业有限公司位于朔州市平鲁区（井坪）东约4km处，行政区划属于朔州市平鲁区井坪镇管辖井田南距朔州市约20km，其间有柏油路相通，另有木瓜界煤矿铁路专用线一条，长约33km，直达大新火车站朔州市与大（同）—运（城）二级公路干线及北同蒲铁路线相衔接南到太原235km，北到大同150km木瓜界集运站通过北同蒲铁路干线连结全国各地，交通便利根据山西省煤矿企业兼并重组整合领导组办公室晋煤重组办发[2009]81号（关于朔州平鲁区森泰煤业有限公司等四处煤矿企业兼并重组整合方案的批复），井田面积为8.2389k㎡，山西省国土资源厅于2012年11月13日为其换发了采矿许可证，证号C，重组后矿井生产能力为为120万吨/年矿井设计采用综合开拓方式，利用原赛格煤业有限公司井筒进行改造，利用原副斜井筒起底支护等作为新副斜井筒，利用原1号、2号风井起底、护帮、扩修并列作为新的回风斜井，同时关闭原主斜井筒，新凿一主斜井筒作为提煤、运人、进风用。
全矿井共划分10个采区其中4号煤层划分4个采区，9号煤层划分4个采区，11号煤层划分2个采区根据矿井设计条件，首采区布置在9号煤层1采区，9号煤层结束后，按照采区及工作面接续表，转入4号煤层，开采顺序为4号煤层→9号煤层→11号煤层，按至上而下的煤层开采顺序进行开采二、矿井设计编制过程2009年11月山西省煤矿企业兼并重组整合工作领导组以晋煤重组办发【2009】81号文由山西朔州赛格煤业有限公司整合山西朔州万通源万平煤业有限公司，重组后形成山西朔州平鲁区森泰煤业有限公司，整合后对原山西朔州万通源万平煤业有限公司的所有井筒全部实行关闭，利用原赛格煤业有限公司井筒进行改造，利用原副斜井筒起底支护等作为新副斜井筒，利用原1号、2号风井起底、护帮、扩修并列作为新的回风斜井，同时关闭原主斜井筒，新凿一主斜井筒作为提煤、行人、进风用矿井兼并重组整合项目的地质报告于2010年9月16日由山西省煤炭工业厅以晋煤规发【2010】1037号文《关于山西朔州平鲁区森泰煤业有限公司兼并重组整合矿井地质报告的批复》批准，井田内批准开采煤层为4号、9号、11号，设计保有地质储量kt，矿井设计可开采储量.2kt，矿井设计服务年限为75.6年。
2010年10月，山西省煤炭工业厅以晋煤办基发【2010】1243号文“关于山西朔州平鲁区森泰煤业有限公司矿井兼并重组整合项目初步设计的批复”，对矿井初步设计进行了批复2010年11月，山西省煤矿安全监察局以晋煤监安二字【2010】604号文“关于对山西朔州平鲁区森泰煤业有限公司矿井兼并重组整合项目安全设施设计审查的批复”，对矿井初步设计安全专篇进行了批复随后，我公司根据批复的初步设计及各项专篇，展开山西朔州平鲁区森泰煤业有限公司矿井兼并重组项目施工图的设计工作矿方在实际施工中，结合矿井实际情况，并参照学习邻近矿井的相关技术经验，对井巷工程中的1号、2号回风斜井、副斜井、井底车场、清理洒煤斜巷的支护方式和断面形状进行了调整，另外由于产量监控系统和矿井通讯系统型号不能适应矿井需求，特对两系统型号进行了相应的调整，还对地面筛分间位置进行了优化，其余内容根据山西省煤炭工业厅文件晋煤办基发〔2010〕1243号《关于山西朔州平鲁区森泰煤业有限公司120万吨/年矿井兼并重组整合项目初步设计的批复》，维持原设计不变初步设计与变更设计变更内容对照见表1、表2表1 井巷工程施工图变更内容序号工程名称变更内容11号回风斜井扩修1号、2号回风斜井扩修（图号S1034-118.11-1）图纸变更说明：1、在施工过程中井筒表土段地基和直墙部分出现下沉和裂缝，为确保施工安全，经建设单位、施工单位、监理单位、设计单位四方协商，井筒表土段增加钢筋混凝土护帮墙，并架设U型钢棚，基岩段采用锚、网、喷支护。
2、图中1-1、2-2、3-3、4-4断面已修改，详见《设计变更/修改通知单》STBG03\04\05\0622号回风斜井扩修3副斜井扩修副斜井扩修（图号S1034-116-1）图纸变更说明：1、在施工过程中井筒表土段地基和直墙部分出现下沉和裂缝，为确保施工安全，经建设单位、施工单位、监理单位、设计单位四方协商，井筒表土段增加混凝土护帮墙，局部架设U型钢棚，基岩段采用锚、网、喷支护2、图中1-1、2-2、3-3断面已修改，详见《设计变更/修改通知单》STBG01\024井底车场井底车场（S1034—121—01）图纸变更说明：1、井底车场根据矿方实际断面由半圆拱断面变更为矩形断面支护方式由砼浇筑变更为锚、网、喷支护,混凝土强度为C252、支护采用∅20mmx2000mm螺纹钢锚杆，∅17.8x8000mm锚索，∅6mm钢筋网，网孔规格100mmx100mm3、水沟规格净断面400mm（宽）x200mm（深），加水泥预制盖板4、详见《设计变更/修改通知单》STBG-075清理洒煤斜巷清理洒煤斜巷（S1034-111-1）变更说明：1、清理撒煤斜巷（平段）2-2段面，施工时考虑实际地质条件原因，该巷道断面由矩形断面变更为半圆拱断面，支护方式不变为锚、网、喷联合支护。
2、变更内容详见《设计变更/修改通知单》，编号STBG-08表2 设备选型变更对照表序号设备名称规格型号变更原因初步设计变更设计1产量监控系统BH-WTAKJ-528原产量监控系统厂家已关闭，设备已淘汰2矿井通讯系统AK8120KTJ116原通讯系统不能扩容，只有80门，根据实际需求，变更系统后容量为256门三、单位工程质量评价矿建工程矿建认证单位工程共计29项，包括： 9号层消防材料库、等候硐室、9号层采区变电所、9号层采区水仓、9号层采区水泵房、井下临时避难硐室、回风暗斜井、副斜井扩修、1号回风斜井扩修、2号回风斜井扩修、9号层管子道、9号层水泵房、9号层主变电所及通道、9号层主副水仓、9号层永久避难硐室、井底车场、4号层回风大巷起底、联络斜巷、906运输顺槽、906回风顺槽、首采工作面布置、车场轨道联络巷、主斜井、进风绕道、9号层集中胶带大巷、井底煤仓、清理撒煤斜巷、拉紧硐室、9号层行人联络巷1、主斜井：井筒净宽4.8m，净高3.8m，净断面15.77㎡，断面半圆拱，表土段204m采用钢筋砼浇注，基岩段452m采用Φ222200mm锚网喷支护，倾角15，斜长656m2、副斜井：改造后井筒净宽4.0m，净高3.33m，净断面13.16㎡，利用原井筒三心拱毛石砌碹支护，长度405m，延伸段长111m，采用Φ222200mm锚网喷支护，断面半圆拱，倾角16，斜长516m。
3、1号回风斜井：井筒净宽3.2m，有护帮砼净宽2.6m，净高3.233m，净断面10.02㎡，三心拱形断面，倾角17，斜长389m，均利用原巷道毛石砌碹支护，起底部分为锚网喷支护4、2号回风斜井：井筒净宽2.8m，有护帮砼净宽2.2m，净高3.233m，净断面9.04㎡，三心拱形断面，倾角20，斜长339m，均利用原巷道毛石砌碹支护，起底部分为锚网喷支护5、副斜井井底车场长115m，净宽5.5m，净高3.5m，净断面19.25㎡，锚网喷支护；6、车场轨道联络巷94.5m，净宽4.5m，净高3.5m，净断面15.75㎡，锚网索支护7、9号层主变电所及通路长50m，砼砌碹支护；8、主水泵房及通路长44m，净宽4m，净高4.5m，通道长20m净宽3m，净高2.7m，砼砌碹；9、9号管子道斜长66.42m，净宽2.5m，净高2.75m，净面积为6.2㎡，支护采用锚网喷；10、9号层主副水仓总长331.43m，净宽3m，净高2.5m，砼砌碹；11、消防材料库长64.77m，净宽4m，净高3m，净断面10.28㎡，锚网喷支护；12、等候硐室长39m，净宽4m，净高3m，净断面12㎡，矩形断面，支护采用锚网喷；13、永久避难硐室长74.47m，净宽4.3m,净高3.2m,净断面13.76㎡，锚网喷支护。
14、9号层采区水仓103.11m，净宽3.2m，净高2.7m，砼砌碹15、井下临时避难硐室82.7m，生存舱净宽4m，净高2.8m，净断面11.2㎡，过渡舱净宽4m，净高2.8m,净断面积11.2㎡，硐室入口净宽3.3m，净高2.7m,净断面积8.91㎡，锚网喷支护16、回风暗斜井127m，扩刷原半圆拱形断面，达到净宽4.5m，净高4m，净断面15.75㎡，锚网喷加锚索支护17、9号层水泵房31m，硐室净宽4m，净高4.5m，净断面16.24㎡，砼砌碹18、9号层采区变电所50m，硐室净宽6m，净高4.5m，净断面21.93㎡，砼砌碹19、4号层回风大巷起底1025m，断面达到15.75㎡，锚网喷支护20、联络斜巷48m，锚网喷支护21、906运输顺槽1000m，巷宽4.8m，高3.3m,断面15.84㎡，锚网索支护22、906回风顺槽1000m，巷宽4.2m，巷高3.3m，断面13.86㎡，锚网索支护23、首采工作面布置150m，巷道净宽8m,净高3.3m,支护采用锚网索加钢带支护24、进风绕道84.756m，净宽2.5m，净高2.5m，矩形断面，净面积6.25㎡，锚网喷支护25、9号层集中胶带大巷340m，净宽4.2米，净高3.1米，净断面13.02m2，锚网喷加锚索支护。
26、井底煤仓9m，钢筋砼现浇27、清理撒煤斜巷122.37m，净宽3.5m，净高2.8m，净断面9.8㎡，支护采用锚网喷28、拉紧硐室长5m，净宽3m，净高3m，净断面8.03㎡，支护采用锚网喷29、9号层行人联络巷17.203m，净宽4.2m，净高3.1m，净断面13.02㎡，支护采用锚网喷以上各矿建单位工程均符合设计要求，满足矿井120万/a生产能力要求，达到设计移交标准，具备验收条件土建工程土建认证单位工程共计10项，包括：主井井口房及空气加热室、副井井口房及空气加热室、联合建筑楼、筒仓、筛分间、地面1号、2号栈桥、生活污水处理站、消防水池、黄泥灌浆站、地面积雨池1、主井井口房及空气加热室： 200.5m3，结构形式为：钢筋混凝土结构2、副井井口房及空气加热室：10252.1m3，结构形式为：砖混结构3、联合建筑楼： 4911.19 m2，结构形式为：钢筋混凝土框架结构4、筒仓： 19584.2m3，结构形式为：钢筋混凝土5、筛分间： 3654.7m3，结构形式为：钢筋混凝土框架结构6、地面1号、2号栈桥：402.652 m，结构形式为：钢筋混凝土框架结构7、生活污水处理站： 760 m3，结构形式为：钢结构。
8、消防水池： 1000 m3，结构形式为：钢结构9、黄泥灌浆站： 1305.6 m3，结构形式为：钢筋混凝土10、地面积雨池： 容量350m3，结构形式为：钢筋混凝土以上各土建单位工程与设计相符，满足要求，具备验收条件安装工程机电安装认证单位工程共计22项，包括：910主运皮带机安装、9#煤东翼主运皮带机安装、主斜井带式输送机安装、9号层采区水泵设备安装、主通风机设备安装、空压机机设备安装、黄泥灌浆设备安装、井下9号层主变电所设备安装、井下采区变电所设备。
