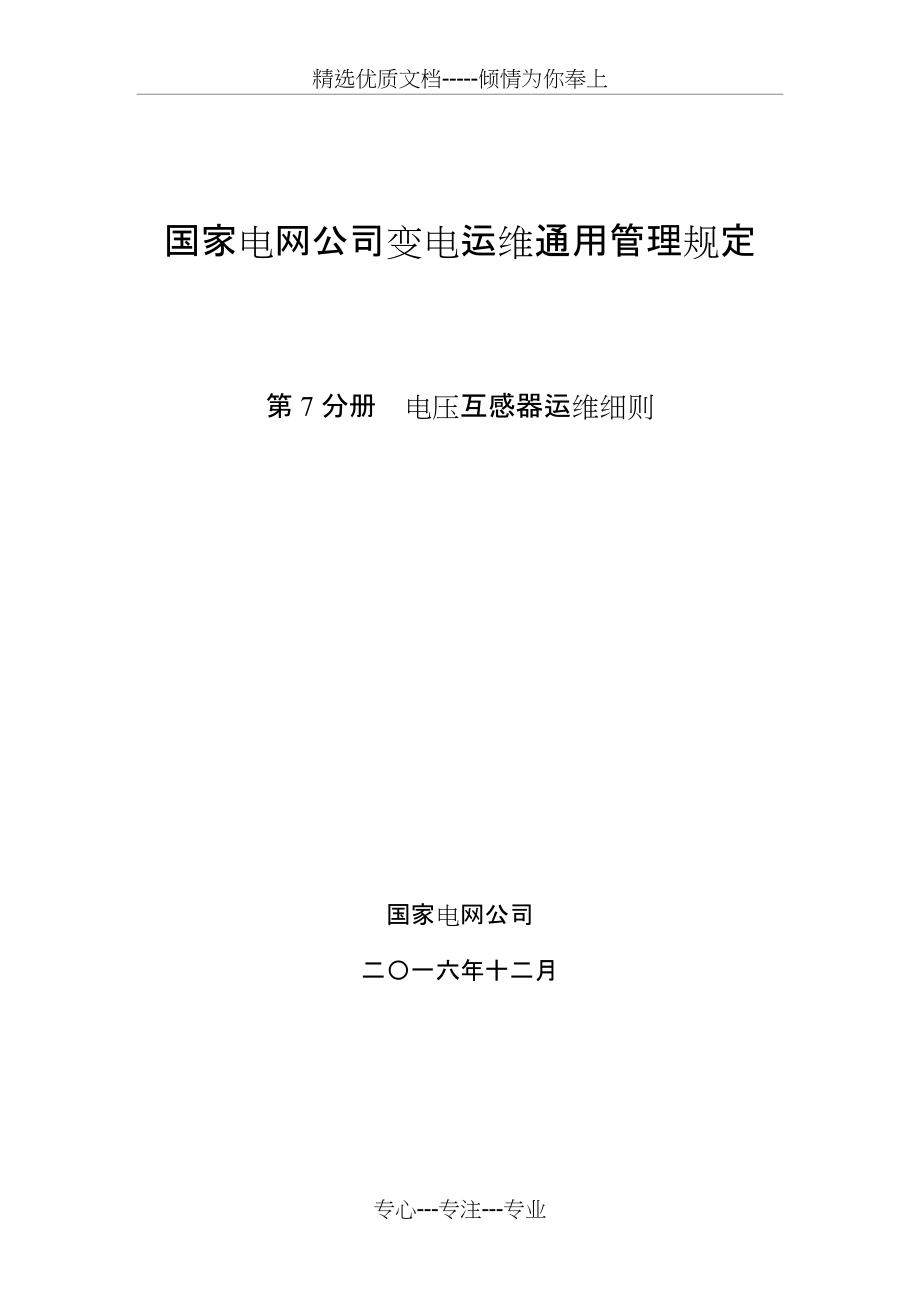

精选优质文档-----倾情为你奉上 国家电网公司变电运维通用管理规定 第7分册 电压互感器运维细则 国家电网公司二〇一六年十二月专心---专注---专业目 录前 言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位本册是依据《国家电网公司变电运维通用管理规定》编制的第7分册《电压互感器运维细则》，适用于35kV及以上变电站电压互感器本细则由国家电网公司运维检修部负责归口管理和解释本细则起草单位：国网山东电力本细则主要起草人：张 晶、王兴照、黄 锐、邢海文、陈 静、孙学锋、王 涛、杜修明、孙晓斌、吕俊涛电压互感器运维细则1 运行规定1.1 一般规定1.1.1 新投入或大修后（含二次回路更动）的电压互感器必须核相。
1.1.2 电压互感器二次绕组所接负荷应在准确等级所规定的负荷范围内1.1.3 电压互感器二次侧严禁短路1.1.4 电压互感器的各个二次绕组(包括备用)均必须有可靠的保护接地，且只允许有一个接地点接地点的布置应满足有关二次回路设计的规定1.1.5 应及时处理或更换已确认存在严重缺陷的电压互感器对怀疑存在缺陷的电压互感器，应缩短试验周期进行跟踪检查和分析查明原因1.1.6 停运中的电压互感器投入运行后，应立即检查相关电压指示情况和本体有无异常现象1.1.7 新装或检修后，应检查电压互感器三相的油位指示正常，并保持一致，运行中的互感器应保持微正压1.1.8 中性点非有效接地系统中，作单相接地监视用的电压互感器，一次中性点应接地为防止谐振过电压，应在一次中性点或二次回路装设消谐装置1.1.9 双母线接线方式下，一组母线电压互感器退出运行时，应加强运行电压互感器的巡视和红外测温1.1.10 电磁式电压互感器一次绕组N（X）端必须可靠接地电容式电压互感器的电容分压器低压端子（N、δ、J）必须通过载波回路线圈接地或直接接地1.1.11 电压互感器（含电磁式和电容式电压互感器）允许在1.2倍额定电压下连续运行。
中性点有效接地系统中的互感器，允许在1.5倍额定电压下运行30s中性点非有效接地系统中的电压互感器，在系统无自动切除对地故障保护时，允许在1.9倍额定电压下运行8h；在系统有自动切除对地故障保护时，允许在1.9倍额定电压下运行30s1.1.12 具有吸湿器的电压互感器，运行中其吸湿剂应干燥，油封油位应正常，呼吸应正常1.1.13 SF6电压互感器投运前，应检查电压互感器无漏气，SF6气体压力指示与制造厂规定相符，三相气压应调整一致1.1.14 SF6电压互感器压力表偏出正常压力区时，应及时上报并查明原因，压力降低应进行补气处理1.1.15 SF6电压互感器密度继电器应便于运维人员观察，防雨罩应安装牢固，能将表、控制电缆接线端子遮盖1.2 紧急申请停运的规定发现有下列情况之一，运维人员应立即汇报值班调控人员申请将电压互感器停运，停运前应远离设备：1.2.1 高压熔断器连续熔断2次1.2.2 外绝缘严重裂纹、破损，电压互感器有严重放电，已威胁安全运行时1.2.3 内部有严重异音、异味、冒烟或着火1.2.4 油浸式电压互感器严重漏油，看不到油位1.2.5 SF6电压互感器严重漏气或气体压力低于厂家规定的最小运行压力值。
1.2.6 电容式电压互感器电容分压器出现漏油1.2.7 电压互感器本体或引线端子有严重过热1.2.8 膨胀器永久性变形或漏油1.2.9 压力释放装置（防爆片）已冲破1.2.10 电压互感器接地端子N（X）开路、二次短路，不能消除1.2.11 设备的油化试验或SF6气体试验时主要指标超过规定不能继续运行1.2.12 其他根据现场实际认为应紧急停运的情况2 巡视及操作2.1 巡视2.1.1 例行巡视2.1.1.1 外绝缘表面完整，无裂纹、放电痕迹、老化迹象，防污闪涂料完整无脱落2.1.1.2 各连接引线及接头无松动、发热、变色迹象，引线无断股、散股2.1.1.3 金属部位无锈蚀；底座、支架、基础牢固，无倾斜变形2.1.1.4 无异常振动、异常音响及异味 2.1.1.5 接地引下线无锈蚀、松动情况2.1.1.6 二次接线盒关闭紧密，电缆进出口密封良好；端子箱门关闭良好2.1.1.7 均压环完整、牢固，无异常可见电晕2.1.1.8 油浸电压互感器油色、油位指示正常，各部位无渗漏油现象；吸湿器硅胶变色小于2/3；金属膨胀器膨胀位置指示正常2.1.1.9 SF6电压互感器压力表指示在规定范围内，无漏气现象，密度继电器正常，防爆膜无破裂。
2.1.1.10 电容式电压互感器的电容分压器及电磁单元无渗漏油2.1.1.11 干式电压互感器外绝缘表面无粉蚀、开裂、凝露、放电现象，外露铁芯无锈蚀2.1.1.12 330kV及以上电容式电压互感器电容分压器各节之间防晕罩连接可靠2.1.1.13 接地标识、设备铭牌、设备标示牌、相序标注齐全、清晰2.1.1.14 原存在的设备缺陷是否有发展趋势2.1.2 全面巡视全面巡视在例行巡视的基础上，增加以下项目：2.1.2.1 端子箱内各二次空气开关、刀闸、切换把手、熔断器投退正确，二次接线名称齐全，引接线端子无松动、过热、打火现象，接地牢固可靠2.1.2.2 端子箱内孔洞封堵严密，照明完好，电缆标牌齐全完整2.1.2.3 端子箱门开启灵活、关闭严密，无变形、锈蚀，接地牢固，标识清晰2.1.2.4 端子箱内内部清洁，无异常气味、无受潮凝露现象；驱潮加热装置运行正常，加热器按要求正确投退2.1.2.5 检查SF6密度继电器压力正常，记录SF6气体压力值2.1.3 熄灯巡视2.1.3.1 引线、接头无放电、发红、严重电晕迹象2.1.3.2 外绝缘套管无闪络、放电2.1.4 特殊巡视2.1.4.1 异常天气时a) 气温骤变时，检查引线无异常受力，是否存在断股，接头部位无发热现象；各密封部位无漏气、渗漏油现象，SF6气体压力指示及油位指示正常；端子箱无凝露现象。
b) 大风、雷雨、冰雹天气过后，检查导引线无断股、散股迹象，设备上无飘落积存杂物，外绝缘无闪络放电痕迹及破裂现象 c) 雾霾、大雾、毛毛雨天气时，检查外绝缘无沿表面闪络和放电，重点监视瓷质污秽部分，必要时夜间熄灯检查d) 高温天气时：检查油位指示正常，SF6气体压力应正常e) 覆冰天气时，检查外绝缘覆冰情况及冰凌桥接程度，覆冰厚度不超过10mm，冰凌桥接长度不宜超过干弧距离的1/3，放电不超过第二伞裙，不出现中部伞裙放电现象f) 大雪天气时，应根据接头部位积雪溶化迹象检查是否发热，及时清除导引线上的积雪和形成的冰柱2.1.4.2 故障跳闸后的巡视故障范围内的电压互感器重点检查导线有无烧伤、断股，油位、油色、气体压力等是否正常，有无喷油、漏气异常情况等，绝缘子有无污闪、破损现象2.2 操作2.2.1 电压互感器退出时，应先断开二次空气开关（或取下二次熔断器），后拉开高压侧隔离开关；直接连接路、变压器或母线上的电压互感器应在其连接的一次设备停电后拉开二次空气开关（或取下二次熔断器）；投入时顺序相反2.2.2 电压互感器停用前，应注意下列事项：a) 按继电保护和自动装置有关规定要求变更运行方式，防止继电保护误动和拒动。
b) 将二次回路主熔断器或二次空气开关断开，防止电压反送2.2.3 严禁用隔离开关或高压熔断器拉开有故障（油位异常升高、喷油、冒烟、内部放电等）的电压互感器2.2.4 66kV及以下中性点非有效接地系统发生单相接地或产生谐振时，严禁用隔离开关或高压熔断器拉、合电压互感器2.2.5 为防止串联谐振过电压烧损电压互感器，倒闸操作时，不宜使用带断口电容器的断路器投切带电磁式电压互感器的空母线2.2.6 高压侧装有熔断器的电压互感器，其高压熔断器应在停电并采取安全措施后才能取下、装上在有隔离开关的和熔断器的低压回路，停电时应先拉开隔离开关，后取下熔断器，送电时相反2.2.7 分别接在两段母线上的电压互感器并列时，应先将一次侧并列，再进行二次并列操作2.2.8 电压互感器故障时，严禁两台电压互感器二次并列3 维护3.1 高压熔断器更换3.1.1 运行中电压互感器高压熔断器熔断时，应立即停电进行更换3.1.2 高压熔断器的更换应在电压互感器停电并做好安全措施后方可进行，并注意二次电压消失对继电保护、自动装置的影响，采取相应的措施，防止误动、拒动3.1.3 更换前，应核对高压熔断器型号、技术参数与被更换的一致，并验证其良好。
3.1.4 更换前，应检查电压互感器无异常3.1.5 带撞击器的高压熔断器更换时，应注意其安装方向正确3.1.6 更换完毕送电后，应立即检查相应电压情况3.1.7 高压熔断器连续熔断2次，汇报值班调控人员，申请停运，由检修人员对电压互感器检查试验合格后，方能对电压互感器送电3.2 二次熔断器、二次空气开关更换3.2.1 运行中电压互感器二次回路熔断器熔断、二次空气开关损坏时，应立即进行更换，并注意二次电压消失对继电保护、自动装置的影响，采取相应的措施，防止误动、拒动3.2.2 更换前应做好安全措施，防止二次回路短路或接地3.2.3 更换时，应采用型号、技术参数一致的备品3.2.4 更换后，应立即检查相应的电压指示，确认电压互感器二次回路是否恢复正常，存在异常，按照缺陷流程处理3.3 红外检测3.3.1 精确测温周期：1000kV：1周，省评价中心3月；330-750kV：1月；220 kV：3月； 110（66） kV：半年；35kV及以下：1年新投运后1周内（但应超过24小时）3.3.2 重点检测本体4 典型故障及异常处理4.1 本体渗漏油4.1.1 现象a) 本体外部有油污痕迹或油珠滴落现象。
b) 器身下部地面有油渍c) 油位下降4.1.2 处理原则a) 检查本体套管、放（注）油阀、法兰、金属膨胀器、引线接头等部位，确定渗漏油部位b) 根据渗漏油速度结合油位情况，判断缺陷的严重程度c) 油浸式电压互感器电磁单元油位不可见，且无明显渗漏点，应加强监视，按缺陷流程上报d) 油浸式电压互感器电磁单元漏油速度每滴时间不快于5秒，且油位正常，应加强监视，按缺陷处理流程上报e) 油浸式电压互感器电磁单元漏油速度虽每滴时间不快于5秒，但油位低于下限的，立即汇报值班调控人员申请停运处理f) 油浸式电压互感器电磁单元漏油速度每滴时间快于5秒，立即汇报值班调控人员申请停运处理g) 电容式电压互感器电容单元渗漏油，应立即汇报值班调。
