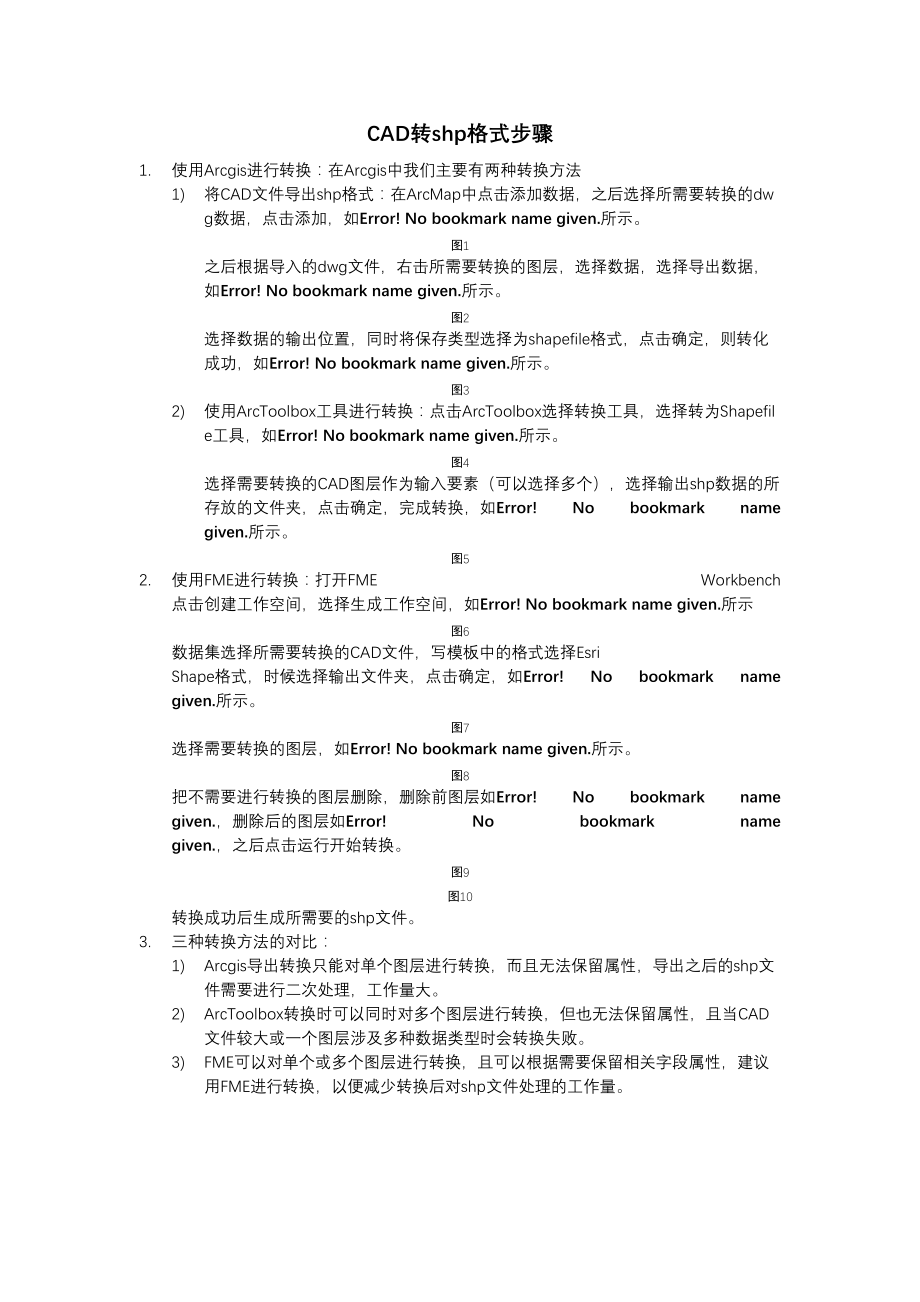

CAD转shp格式步骤1. 使用Arcgis进行转换：在Arcgis中我们主要有两种转换方法1) 将CAD文件导出shp格式：在ArcMap中点击添加数据，之后选择所需要转换的dwg数据，点击添加，如Error! No bookmark name given.所示图1之后根据导入的dwg文件，右击所需要转换的图层，选择数据，选择导出数据，如Error! No bookmark name given.所示图2选择数据的输出位置，同时将保存类型选择为shapefile格式，点击确定，则转化成功，如Error! No bookmark name given.所示图32) 使用ArcToolbox工具进行转换：点击ArcToolbox选择转换工具，选择转为Shapefile工具，如Error! No bookmark name given.所示图4选择需要转换的CAD图层作为输入要素（可以选择多个），选择输出shp数据的所存放的文件夹，点击确定，完成转换，如Error! No bookmark name given.所示图52. 使用FME进行转换：打开FME Workbench 点击创建工作空间，选择生成工作空间，如Error! No bookmark name given.所示图6数据集选择所需要转换的CAD文件，写模板中的格式选择Esri Shape格式，时候选择输出文件夹，点击确定，如Error! No bookmark name given.所示。
图7选择需要转换的图层，如Error! No bookmark name given.所示图8把不需要进行转换的图层删除，删除前图层如Error! No bookmark name given.，删除后的图层如Error! No bookmark name given.，之后点击运行开始转换图9图10转换成功后生成所需要的shp文件3. 三种转换方法的对比：1) Arcgis导出转换只能对单个图层进行转换，而且无法保留属性，导出之后的shp文件需要进行二次处理，工作量大2) ArcToolbox转换时可以同时对多个图层进行转换，但也无法保留属性，且当CAD文件较大或一个图层涉及多种数据类型时会转换失败3) FME可以对单个或多个图层进行转换，且可以根据需要保留相关字段属性，建议用FME进行转换，以便减少转换后对shp文件处理的工作量。
