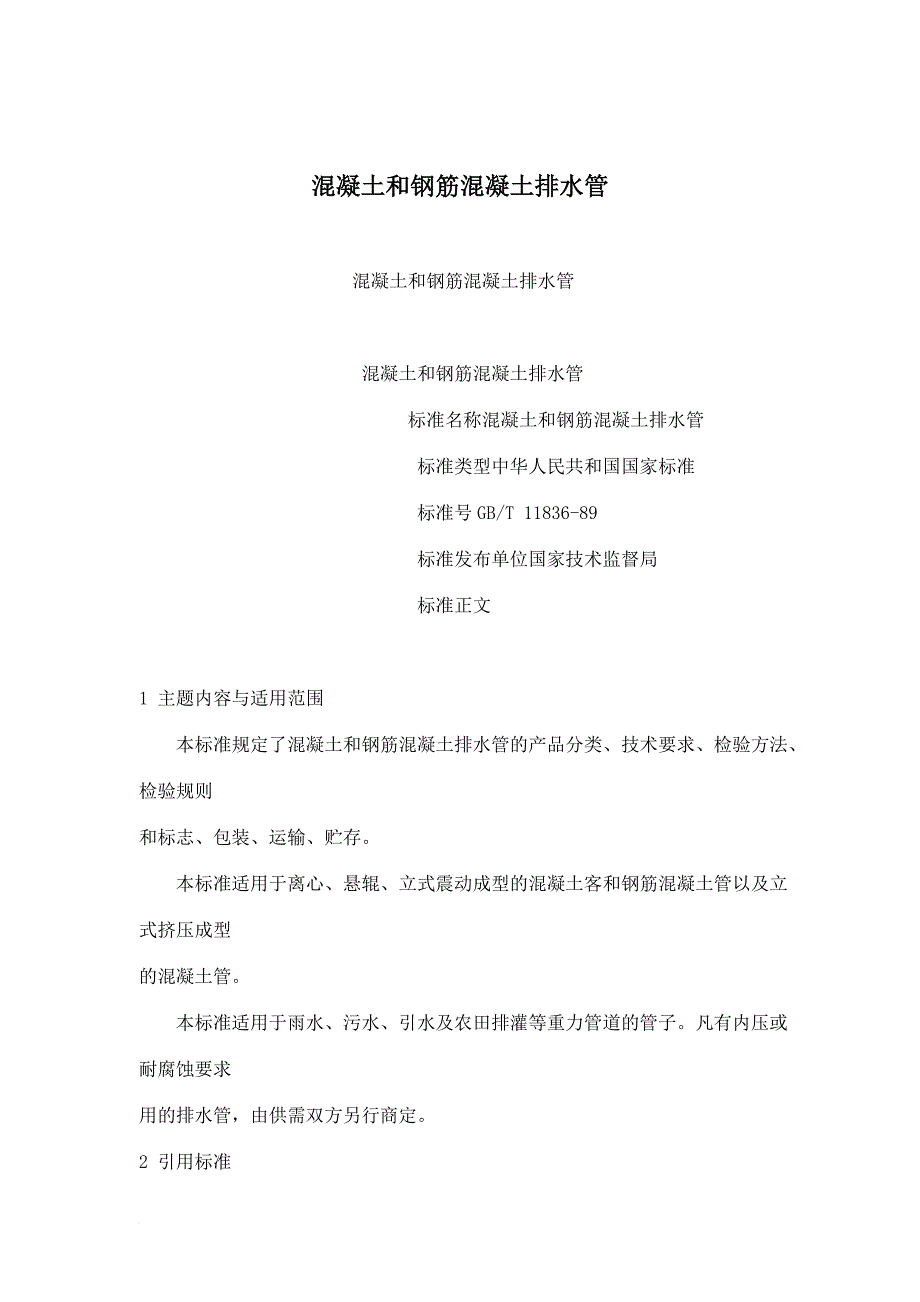

各工作组要指定一名人员承担信息报送工作，负责搜集和整理本组及相关成员单位的各类信息，经组长审核把关后及时报综合组，每周至少报送一条工程进展信息，每季度报送工作总结 混凝土和钢筋混凝土排水管 混凝土和钢筋混凝土排水管 混凝土和钢筋混凝土排水管 标准名称混凝土和钢筋混凝土排水管 标准类型中华人民共和国国家标准 标准号GB/T 11836-89 标准发布单位国家技术监督局 标准正文 1 主题内容与适用范围 本标准规定了混凝土和钢筋混凝土排水管的产品分类、技术要求、检验方法、检验规则 和标志、包装、运输、贮存 本标准适用于离心、悬辊、立式震动成型的混凝土客和钢筋混凝土管以及立式挤压成型 的混凝土管 本标准适用于雨水、污水、引水及农田排灌等重力管道的管子凡有内压或耐腐蚀要求 用的排水管，由供需双方另行商定 2 引用标准 GB 175 硅酸盐水泥、普通硅酸盐水泥 GB 199 快硬硅酸盐水泥 GB 343 一般用途低碳钢丝 GB 701 普通低碳钢热轧圆盘条 GB 748 抗硫酸盐硅酸盐水泥 GB 1344 矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥 GB 11837 混凝土管用混凝土抗压强度试验方法 GB J 204 钢筋混凝土工程施工及验收规范 JG J 52 普通混凝土用砂质量标准及试验方法 JG J 53 普通混凝土用碎石或卵石质量标准及试验方法 3 产品分类 31 产品按名称、尺寸(直径×长度)、荷载、标准编号顺序进行标记。

示例：公称内径为300mm的Ⅰ级混凝土管，其标记如下： C 300×1000—Ⅰ—GB 11836 公称内径为500mm的Ⅱ级钢筋混凝土管，其标记如下： RC 500×2000—Ⅱ—GB 11836 32 混凝土管和钢筋混凝土管按其规格、尺寸和外压荷载系列分为Ⅰ级和Ⅱ级，列入表1、 表2 33 按管子接口型式分为：套环式、企口式、承插式三种按管子接口采用的密封材料分 为刚性接口和柔性接口两种柔性接口胶圈或用于顶管施工的管子接口尺寸，由供需双方商 定 表1 混凝土管规格尺寸及外压荷载系列表 ________________________________________________________________________________ 公称内径 最小长度 Ⅰ 级 管 Ⅱ 级 管 D0 L 最小厚度h 破坏荷载Pp 最小厚度h 破坏荷载Pp mm mm mm KN/m mm KN/m 100 19 115 25 189 150 19 81 25 135 200 22 83 27 122 250 25 86 33 146 300 1000 30 103 40 178 350 35 120 45 194 400 40 137 47 187 450 45 155 50 189 500 50 172 55 206 600 60 206 65 240 ________________________________________________________________________________ 注：经供需双方协议，也可生产其他规格尺寸或按工程设计要求的外压荷载的混凝土管。

表2 钢筋混凝土管规格尺寸及外压荷载系列表 ________________________________________________________________________________ 公称内径 最小长度 Ⅰ 级 管 Ⅱ 级 管 D0 L 最小厚度 荷 载 最小厚度 荷 载 h 裂缝Pc 破坏Pp h 裂缝Pc 破坏Pp mm mm mm KN/m KN/m mm KN/m KN/m 300 30 15 23 30 19 29 400 35 17 26 40 27 41 500 42 21 32 50 32 48 600 50 25 37.5 60 40 60 700 55 28 42 70 47 71 800 65 33 50 80 54 81 900 70 37 56 90 61 92 1000 75 40 60 100 69 100 1100 85 44 66 110 74 110 1200 2000 90 48 72 120 81 120 1350 105 55 83 135 90 140 1500 115 60 90 150 99 150 1650 125 66 99 165 110 170 1800 140 72 110 180 120 180 2000 155 80 120 200 134 200 2200 175 84 130 220 145 220 2400 185 90 140 240 152 230 _______________________________________________________________________________ 注：以供需双方协议，也可生产共他规格尺寸或按工程设计要求的外压荷载的钢筋混凝 土管。

331 套环式接口如图1，Ⅰ级钢筋混凝土管套环尺寸见表3，Ⅱ级钢筋混凝土管套环尺寸 另行商定 表3 钢筋混凝土管套环尺寸 mm ________________________________________________________________________________ 管子公称内径 套 环 D0 内径(DT) 最小厚度hT 最小长度LT 填缝宽度b 300 390 35 150 15 400 500 42 150 15 500 614 50 200 15 600 730 55 200 15 700 840 65 200 15 800 960 70 200 15 900 1076 75 200 18 1000 1186 85 250 18 1100 1306 90 250 18 1200 1416 105 250 18 1350 1604 115 250 22 1500 1774 125 250 22 ________________________________________________________________________________ 332 企口式接口如图2，Ⅰ级和Ⅱ级钢筋混凝土管企口尺寸见表4。

表4 企口尺寸 mm ________________________________________________________________________________ Ⅰ 级 管 Ⅱ 级 管 最小 企 口 尺 寸 最小 企 口 尺 寸 厚度 长度 深度 斜坡投影 厚度 长度 深度 斜坡投 管子公称内径 h 长度 h 影长 D0 度 L1 L2 m1 m2 s1 s2 L1 L2 m1 m2 s1 s2 1100 85 40 30 43 30 10 7 110 40 30 62 36 10 7 1200 90 40 30 45 33 10 7 120 40 30 67 41 10 7 1350 105 40 30 53 40 10 7 135 40 30 75 48 10 7 1500 115 45 35 58 42 15 10 150 45 35 85 50 15 10 1650 125 45 35 63 47 15 10 165 45 35 93 57 15 10 1800 140 45 35 70 55 15 10 180 45 35 100 65 15 10 2000 155 50 50 78 57 20 15 200 50 40 112 68 20 15 2200 175 50 40 88 67 20 15 220 50 40 122 78 20 15 2400 185 50 40 93 72 20 15 240 50 40 132 88 20 15 ________________________________________________________________________________ 333 承插式接口分为甲型与乙型接口两种。

3331 甲型接口是刚性接口，型式如图3，Ⅰ级混凝土管接口尺寸另行商定Ⅱ级混凝 土管接口尺寸见表5 表5 混凝土管承插式甲型接口 mm ________________________________________________________________________________ 公称内径 管子厚度 管子外径 有效长度 承 口 尺 寸 D0 h Dw L D1 D2 D3 L1 L2 L3 100 25 150 212 162 154 50 50 38 150 25 200 。
