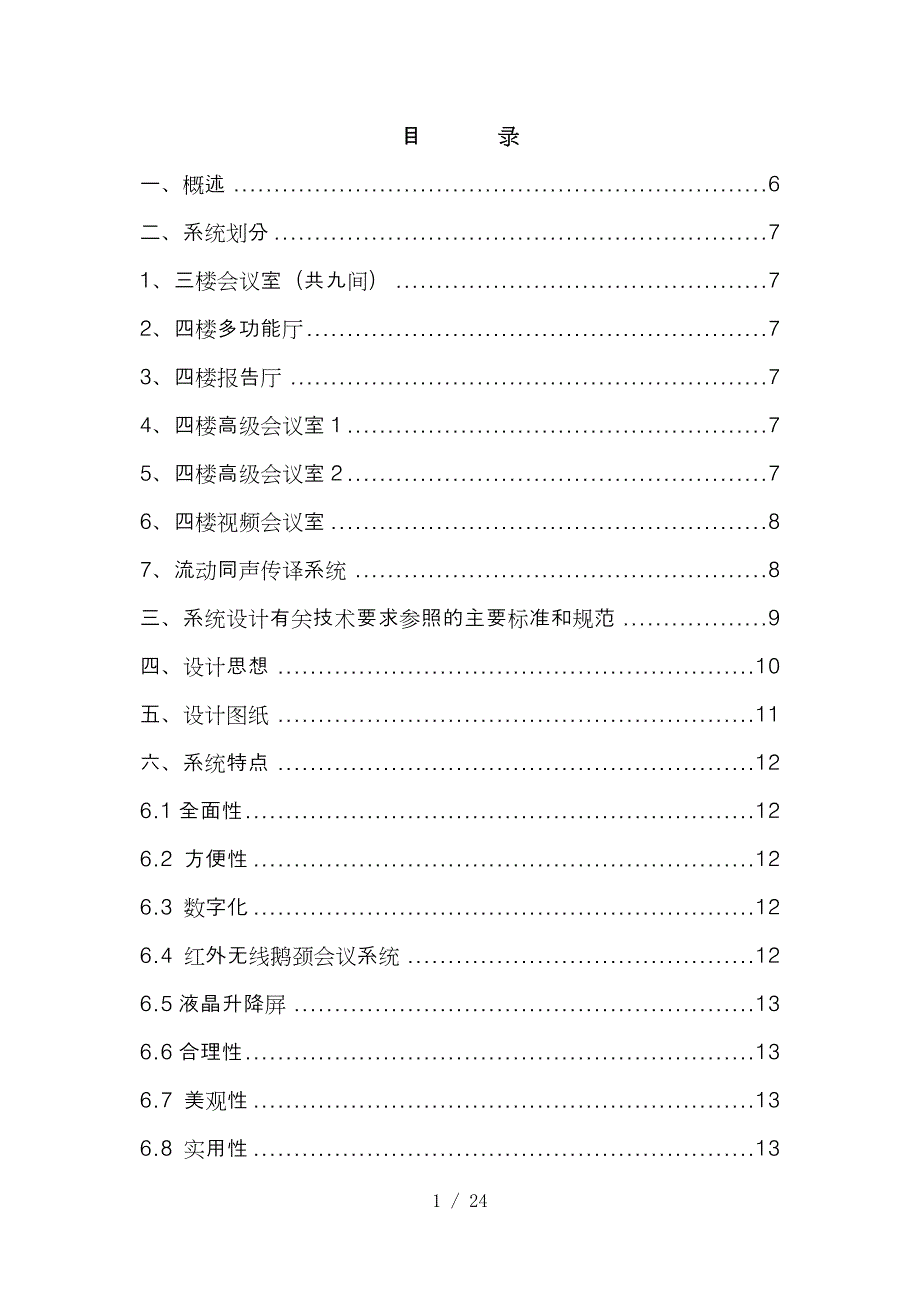

目 录一、概述 6二、系统划分 71、三楼会议室（共九间） 72、四楼多功能厅 73、四楼报告厅 74、四楼高级会议室1 75、四楼高级会议室2 76、四楼视频会议室 87、流动同声传译系统 8三、系统设计有关技术要求参照的主要标准和规范 9四、设计思想 10五、设计图纸 11六、系统特点 126.1全面性 126.2 方便性 126.3 数字化 126.4 红外无线鹅颈会议系统 126.5液晶升降屏 136.6合理性 136.7 美观性 136.8 实用性 13七、各子系统特点 151、三楼普通会议室 151.1扩声系统 151.1.1 数字音频处理器DLP2400 161.1.2 AD-CI52ST 161.1.3 R-200调音台 171.1.4 四通道功放 CX-254 171.1.5 电源管理器 171.1.6 鹅颈会议话筒 181.2多媒体显示系统 18多媒体投影机PLC—XU2510 182、四楼多功能厅 192.1扩声系统 192.1.2 R-2004调音台 192.1.2 AD-S82H 192.1.3 四通道功放 CX-404 20CX-404的特点： 202.1.4 REV100效果器 212.1.5 手持、头戴无线话筒EW-100 212.2 多媒体显示系统 212.3灯光系统 223、四楼报告厅 233.1扩声系统 233.1.1 R-2004调音台 233.1.2 AD-S82H 233.1.3 四通道功放 CX-404 24CX-404的特点： 243.1.4 手持、头戴无线话筒EW-100 243.1.5 卡座、DVD机、MD机多种音源设备 253.2 多媒体显示系统 254、四楼高级会议室 264.1采用红外无线会议讨论发言系统 264.2 液晶屏电动升降系统 274.3 多媒体显示系统 284.4 无线智能中央控制系统 294.4.1控制设计 304.4.2中控集成系统框图： 314.4.3主要设备 32PGM II 32无线触摸屏 325、四楼视频会议室 335.1 扩声系统 335.1.1数字音频媒体矩阵 335.1.2 自动调音台 345.1.3 界面话筒 345.2 多媒体显示系统 355.3 电视会议系统 355.3.1 电视会议系统概述 355.3.2 电视会议系统总体目标 365.3.3 电视会议系统总体方案 375.3.4 视频会议系统组网图 395.3.5 设备选型 395.3.5.1主会场会议室终端设PCS-1P 395.3.5.2 分会场会议室终端设PCS-11P 425.3.5.3 视频会议多点控制单元MCU系统 435.3.5.3.1 DST H.323 MCS的优势： 435.3.5.3.2 DST H.323 MCS的突出特点： 44(1) 会议调度中的功能： 44会议发起灵活 44NAT(网络地址转换) 44数据会议 44内置GK 44级连 45组播 45增加会议的参与点数 45(2) 会议控制中的功能： 45会议控制方式 45语音控制方式 45图像控制方式 46(3) 会议中特殊的功能 46会议多画面选择 46会议保障 465.3.5.4 双视频流模块Dual Video 46一、概述随着计算机多媒体技术和数字通讯技术的飞速发展，人类社会已进入了信息化的时代。
信息量越来越大，处理信息的手段也越来越先进，特别是近几年来，可视化信息技术在信息资源的主要交流场所--会议室得到了广泛的应用幻灯机、投影机、录像放像设备、扩声器材、会议、视频会议等各类电子会议设备大量进入会议场所但在会议过程中往往不能将这些设备得到最充分的发挥，而是需要会议工作人员手工操作，这样不仅降低了会议效率，还给会议的保密性带来诸多问题会议室电子化及全面智能化控制已成为此领域的一大趋势我们根据业主需求和工程经验提供一套全面、先进、经济、实用、可靠的系统解决方案，能够完成各种类型会议的各项议程及会务工作的实施，同时兼顾厅堂的专业扩音音质此项目内包括普通会议室、多功能厅、报告厅、高级会议室和视频会议室等场所本工程从功能上包括专业扩声系统、图像显示系统、红外无线会议讨论系统、液晶升降屏系统、中央控制系统、流动同声传译系统和电视会议系统二、系统划分此工程按区域、功能和使用要求划分为1、三楼会议室（共九间）l 扩声系统l 多媒体显示系统2、四楼多功能厅l 扩声系统l 多媒体显示系统l 灯光系统3、四楼报告厅l 扩声系统l 多媒体显示系统4、四楼高级会议室1l 扩声系统l 多媒体显示系统l 红外无线会议讨论系统l 液晶升降屏系统l 无线中央控制系统5、四楼高级会议室2l 扩声系统l 多媒体显示系统l 红外无线会议讨论系统l 液晶升降屏系统l 流动同声传译系统l 无线中央控制系统6、四楼视频会议室l 扩声系统l 多媒体显示系统l 液晶升降屏系统l 电视会议系统7、流动同声传译系统三、系统设计有关技术要求参照的主要标准和规范l 《演出场所扩声系统的声学特性指标》WH/T18-2003l 《厅堂扩声系统设计规范》GB50371-2006l 《歌舞厅扩声系统设计指标》Wh01-93 l 《歌舞厅扩声系统声学特性指标及测量方法》Wh0301-93 l 《体育馆声学设计及测量规程》JGJ/T131-2000l 《剧场建筑设计规范》JGJ57-2000 l 《剧场建筑设计规范》GJ-57-2000／J67-2001l 《智能建筑设计标准》GB/T 50314-2000l 《民用建筑电气设计规范》JGJ/T 16-92l 《厅堂扩声特性测量方法》GB4959-1995l 《厅堂扩声系统声学特性指标》GYJ25-86l 《EASE计算机声场模拟软件》l 《声系统设备互连的优选配接值》GB14197-93；l 《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93；l 《厅堂混响时间测量规范》GBJ76-84；l 《建筑厅堂音质设计》SJ2112-82l 《电气装置安装工程1Kv及以下配线工程施工验收规范》GB50258-96l 《电气安装工程接地装置施工质量验收规范》GB50169-92l 《30MHz～1GHz声音和电视信号的电缆分配系统》GB6510-86l 《电气装置安装工程施工及验收规范》GB50258-96l 《安全防范工作程序与要求》GAT75-94l 建筑声学设计施工图；四、设计思想按照小而精、适可而止、着眼未来为原则小而精：以最小的投入，获得最精湛的系统设计，追求系统的实用性；操作的简单性；适可而止：器材选型上，适当选择国内外高性能、知名品牌设备，确保系统的稳定性；不盲目追求品牌的堆积;着眼未来：系统设计及器材选型，适当超前，充分考虑系统的可扩展性和系统的升级；五、设计图纸六、系统特点6.1全面性满足电视会议、多媒体会议、多媒体讲座等各类会议要求。
6.2 方便性 通过智能中央控制器、无线触摸屏，可达到“一键式”控制会议室内扩声系统、多媒体显示系统、和液晶屏电动升降系统等几乎所有设备，无论在会议室任何地方皆可任意操控1）多种模式切换迅速，采用数字控制技术2）操作简便可达到无人职守以及非专业人员操作（不会造成系统不稳定及设备损坏）6.3 数字化处理设备全部采用数字化设备，代替了繁杂的传统周边设备（分频器、均衡器、压限器、延时器、路由器、噪声门、激励器、回授抑制器等）（1）数字化的采用，大大提高了系统的安全性、可靠性2）可存储多种使用模式，实现热切换3）通过软件升级可逐步对整个系统进行升级，减少了二次投资6.4 红外无线鹅颈会议系统四楼高级会议室其发言设备采用世界上先进的红外无线鹅颈会议系统，其特点有：①方便使用②稳定性高（自我诊断功能）③保密性强④易扩展⑤强大的会议管理功能(例如主席优先；先按开通；后按开通；人数限制等)6.5液晶升降屏在四楼会议室配置了六台液晶升降显示屏显示屏不用时暗藏在会议桌内，桌子表面是平整的，可以开普通会议，在需要使用时触发控制器，仓盖自动打开显示器升至桌面，显示器在上升过程中如受到阻力时，显示屏会自动向下回到原位起到保护作用。
显示屏升上来后，可随时根据视角向后调整显示屏的角度便于观看，调整后升降器将记住这个角度，下次屏升上来后还将是这个位置6.6合理性 在此次设备选型方面，我们并非完全一味追求品牌效应，而是选用性价比较高的设备满足系统的使用要求6.7 美观性 四楼报告厅和多功能厅扩声系统选用美国QSC AD-S82H全天候扬声器，该系列扬声器带有防尘表面，外形平滑时尚，适用于酒店、餐厅及多媒体会议场所在保证不影响整体系统性能的情况下，我方将选用吸顶扬声器作为会议室扩声，美国QSC品牌吸顶扬声器，宽频段，高保真性能，极低的失真度能确保再现完整而丰富的音乐声6.8 实用性（1）采用进口品牌带红外卡座、DVD机、MD机等多种音源，以供不同的使用需求2）多媒体显示系统我们分别为不同的会议室设计了正投方式、正投电动升降方式和电动折射板式投影，采用100”电动投影幕和高亮度投影机3）配置了分配器和倍线器，可以清楚的将发言者笔记本电脑显示的内容切换到液晶屏和投影幕，方便与会人员观看4）使用手持无线话筒和领夹无线话筒，方便台上演讲以及台上台下的互动5）流动式同声传译系统的设计方式，既为会议室节省了空间，又满足了召开会议时需要同声传译的需求。
6）视频会议使人们能进行自然的、计划好的会议，而摆脱了距离的限制也避免了进行耗时、费力的长途旅行视频会议的最大特点是能够再现实地会议的效果，减小因距离因素而产生的与会者之间的隔阂7）为系统配置了无线鹅颈会议话筒，不受设备连线的限制，方便安排会议坐席七、各子系统特点为了保证使本套系统获得最佳的声音效果，设计时利用计算机软件及其他辅助工具，用所选设备对场地内不同区域进行模拟设计试听及视听，以期达到设计标准，计算机辅助设计包括声场均匀度分析、声压级计算、频率相应计算和调整、语言清晰度计算分析等，这样做的好处是：当发现声音不满意的时候，可以在电脑中进行调整和重新计算，并加以解决，再反复进行语音模拟试听，这个过程在仅仅电脑中进行，当系统声音调整到最佳效果后(包括对厅内建声环境的修改)再进行安装，这样可以保证完成后的系统实际指标可以达到设计要求，完全避免了传统的方式安装完毕后发现问题再进行整改的尴尬局面，充分保障了业主的利益1、三楼普通会议室1.1扩声系统会议室的主要用途是召开会议，因此，在扩声系统上要满足会议类扩声系统声学特性指标（语言类）—— 一级标准：最大声压级：≥98dB 传输频率特性：以125-4000Hz平均声压级为0dB，在此频带内允许+4~-6dB的变化稳态声场不均匀度：≤8dB（1000Hz，4000Hz）传声增益：≥-10dB（125Hz-4000Hz）系统噪声：≤NR20该系列吸顶扬声器是当今最新技术水平的吸顶扬声器代表，以极低的失真提供自然响亮的低音和清晰的高音，向听众展现最真实、原汁原味的音。
