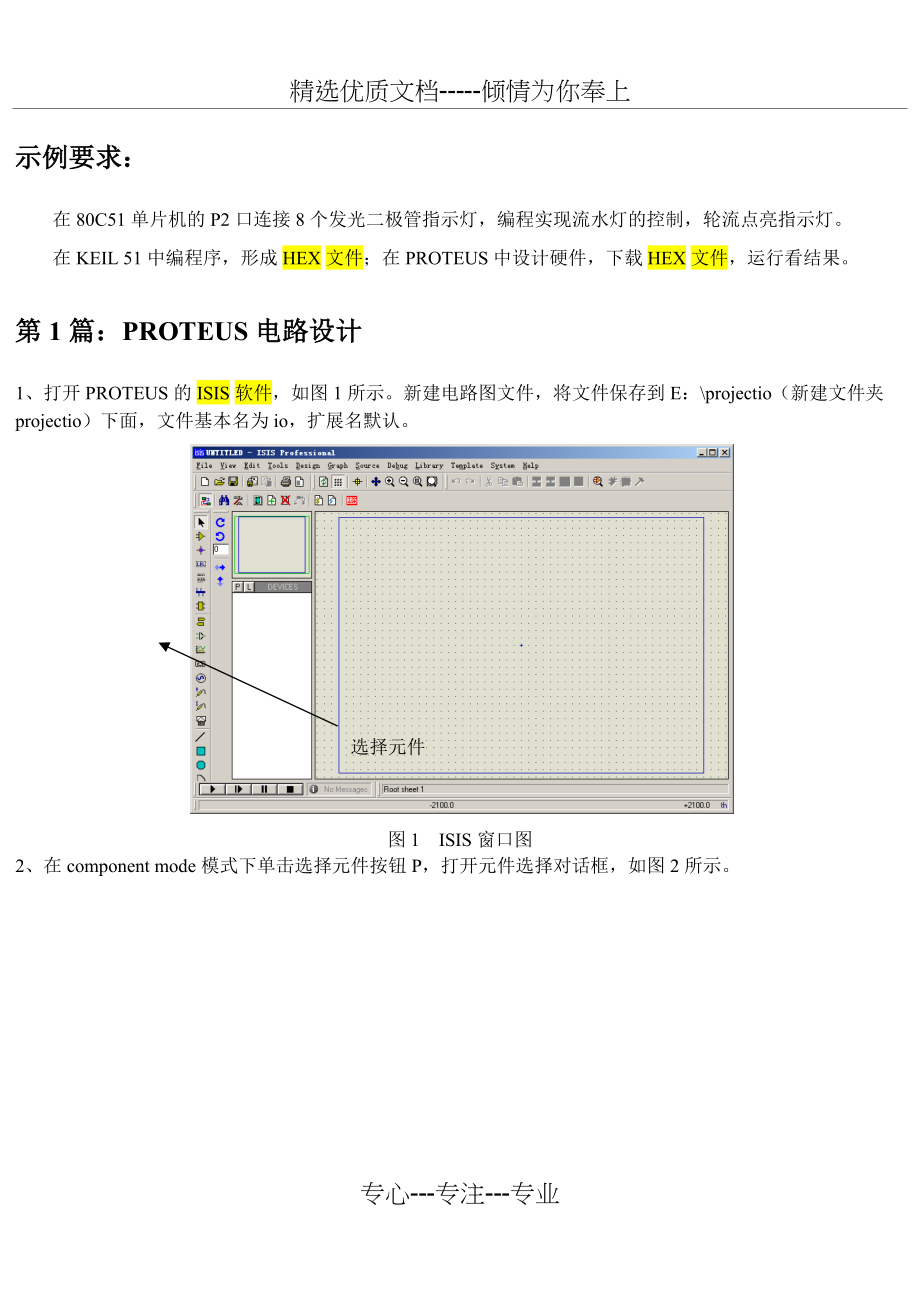

精选优质文档-----倾情为你奉上示例要求：在80C51单片机的P2口连接8个发光二极管指示灯，编程实现流水灯的控制，轮流点亮指示灯在KEIL 51中编程序，形成HEX文件；在PROTEUS中设计硬件，下载HEX文件，运行看结果第1篇：PROTEUS电路设计1、打开PROTEUS的ISIS软件，如图1所示新建电路图文件，将文件保存到E：\projectio（新建文件夹projectio）下面，文件基本名为io，扩展名默认选择元件图1 ISIS窗口图2、在component mode模式下单击选择元件按钮P，打开元件选择对话框，如图2所示图2 元件选择窗口在元件选择对话框的keywords窗口中输入元件关键字可换搜索元件，找到元件后，双击元件则可选中元件，添加元件到图3的device列表栏在这里依次添加元件单片机80C51、电阻RES、电容CAP、按键BUTTON、晶振CRYSTAL、发光二极管LED-RED，如图3所示图3 添加元件的device列表栏3、选择devices元件列表中的元件放到工作窗口，注意放置在工作窗口合适的位置，在元件放置时可对元件进行移动、旋转等操作；如图4所示。
电源（POWER）与地（GROUND）：（右键-放置-终端里选）图4 放置元件图4、连接导线，如图5所示连接后存盘图5 连接元件图5、在Keil软件中设计软件程序，形成HEX文件（具体过程见第2篇Keil软件编程）保存软件项目到电路文件相同的文件夹E：\projectio下6、在PROTEUS电路图中，单击单片机80C51芯片，选中，再次单击打开单片机80C51的属性对话框，在属性对话框中的program file框中选择下载到80C51芯片中的程序这里是同一个文件夹下面的shili.hex文件如图6所示图6 下载程序到单片机7、单击仿真运行按钮play，运行程序可通过LED二极管看到相应的结果如图7所示图7 仿真结果图第2篇：Keil软件编程1、 运行KEIL51软件，出现图1所示KEIL 51主界面图1 KEIL 51主界面首先用Project菜单下的New Project命令建立项目文件，过程如下：（1）选择Project菜单下的New Project命令，弹出如图2所示的Create new Project对话框2）在Create New Project对话框中选择新建项目文件的位置（与PROTEUS电路图文件同一个文件夹下E：\projectio），输入新建项目文件的名称，例如，项目文件名为shili，单击【保存】按钮将弹出如图3所示的Select Device for Target ‘Target 1’对话框，用户可以根据使用情况选择单片机型号。
Keil uVision2 IDE几乎支持所有的51核心的单片机，并以列表的形式给出选中芯片后，在右边的描述框中将同时显示选中的芯片的相关信息以供用户参考图2 Create New Project对话框图3 Select Device for Target ‘Target 1’对话框（3）这里选择atmel公司的AT89c51单击【确定】按钮，这时弹出如图4所示的Copy Standard 8051 Startup Code to Project Folder and Add File to Project确认框，C语言开发选择【是】，汇编语言开发选择【否】单击后，项目文件就创建好了项目文件创建后，在主界面的左侧的项目窗口可以看到项目文件的内容这时只有一个框架，紧接着需向项目文件中添加程序文件内容图4 Copy Standard 8051 Startup Code to Project Folder and Add File to Project确认框2、给项目添加程序文件当项目文件建立好后，就可以给项目文件加入程序文件了，Keil uVision2支持C语言程序，也支持汇编语言程序。
这些程序文件可以是已经建立好了的程序文件，也可以是新建的程序文件，这里我们新建的汇编程序文件后再添加1) 选择文件菜单上的new命令，出现新建文本窗口，如图5所示图5 新建文本窗口在文本编辑窗口中输入程序存盘，假设文件名为chengxu.asm注意汇编程序文件扩展名为.asm，这时默认路径为工程文件夹参考程序如下： ORG 0000HLJMP MAINORG 0100HMAIN: MOV A, #01HLOOP: MOV P2, A LCALL DELAY RL A SJMP LOOP SJMP $DELAY: MOV R2, #0FFHDELAY1: MOV R3, #0FFH DJNZ R3, $ DJNZ R2, DELAY1 RET END （2）添加文件到项目中在项目管理器窗口中，展开Target1项，可以看到Source Group1子项右击Source Group1，在出现菜单中选择Add Files to Group ‘Source Group1’命令出现添加文件的窗口，加程序chengxu.asm如到项目中。
如图6所示注意文件类型要选择为*.a*图6 添加程序文件到项目3、编译、连接项目，形成目标文件当把程序文件添加到项目文件中，并且程序文件已经建立好存盘后，就可以进行编译、连接，形成HEX目标文件（只在keil 51中软件仿真可以不形成目标文件）1）选择Project菜单下的Built Target命令(或快捷键F7) 编译、连接当前项目，编译、连接时，如果程序有错，则编译不成功，并在下面的信息窗口给出相应的出错提示信息，以便用户进行修改，修改后再编译、连接，这个过程可能会重复多次如果没有错误，则编译、连接成功，并且在信息窗口给出提示信息如图7所示图7 编译、连接后的显示图（2）如果要做硬件下载可硬件仿真，则要形成HEX目标文件，须先对输出选项进行相应的设置，设置后再进行编译连接方法如下：右击项目管理器窗口的Target1项，在右键菜单中选择下面的Options for Target ‘Target 1’命令，在Options for Target ‘Target 1’对话框选择Output选项卡，在该选项卡选中Create HEX File选项，选择生成HEX文件，然后按（1）操作进行编译连接。
如图8所示图8 Options for Target ‘Target 1’ 对话框4、运行调试观察结果（本示例不需要的步骤）当项目编译、连接成功后，就可以运行它来观察结果先用Debug菜单下的Start/Stop Debug Session命令(快捷键Ctrl+F5)启动调试过程，启动后可用Debug菜单下Go连续运行命令、Step单步运行、Stop running停止运行命令等运行程序观察结果专心---专注---专业。
