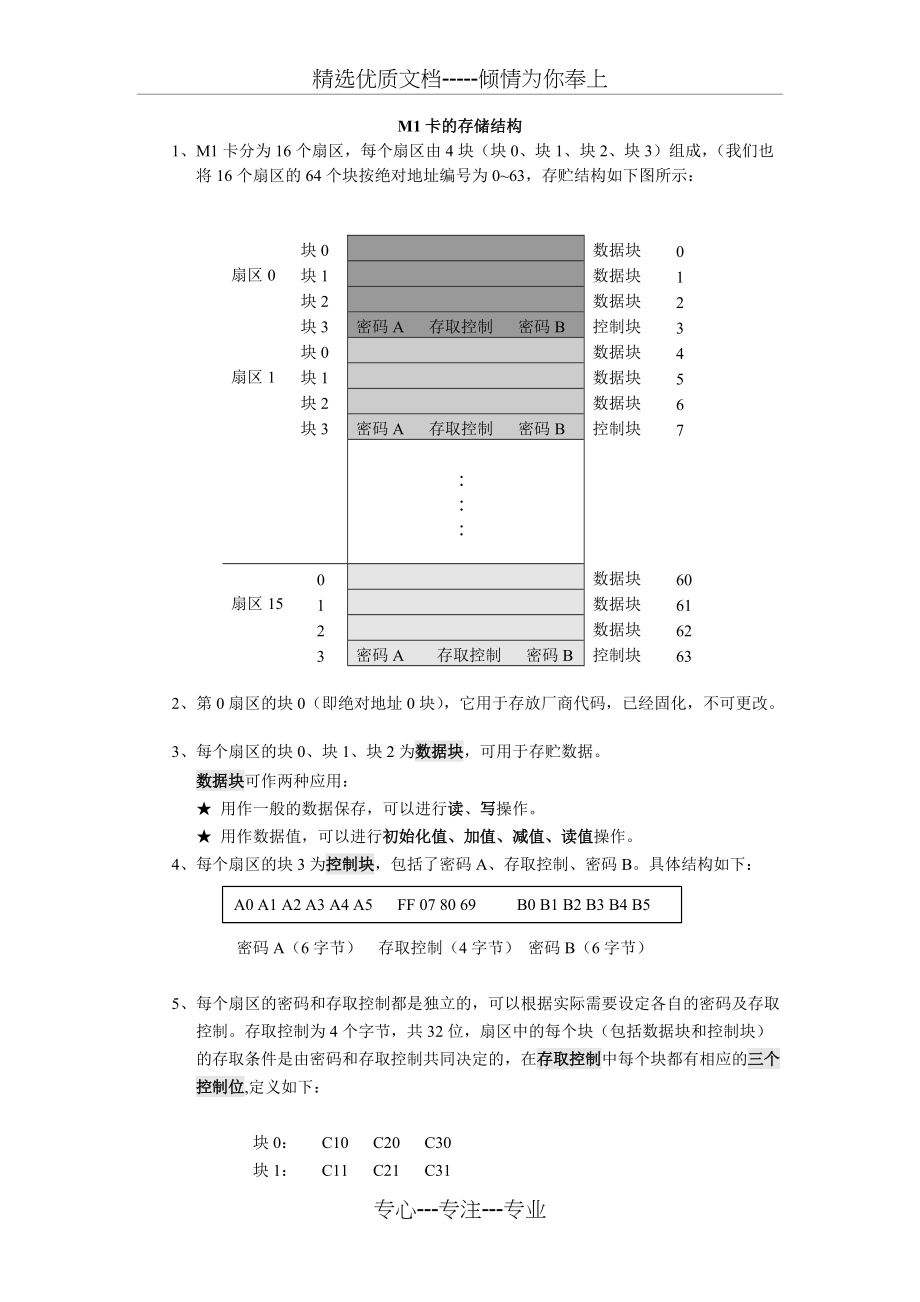

精选优质文档-----倾情为你奉上M1卡的存储结构1、 M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如下图所示： 扇区0 块0 数据块0块1数据块1块2数据块2块3密码A 存取控制 密码B控制块3 扇区1块0数据块4块1数据块5块2数据块6块3密码A 存取控制 密码B控制块7 ∶ ∶ ∶ 扇区15 0数据块60 1数据块61 2数据块62 3密码A 存取控制 密码B控制块632、 第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改3、 每个扇区的块0、块1、块2为数据块，可用于存贮数据 数据块可作两种应用：★ 用作一般的数据保存，可以进行读、写操作★ 用作数据值，可以进行初始化值、加值、减值、读值操作4、 每个扇区的块3为控制块，包括了密码A、存取控制、密码B具体结构如下：A0 A1 A2 A3 A4 A5 FF 07 80 69 B0 B1 B2 B3 B4 B5 密码A（6字节） 存取控制（4字节） 密码B（6字节） 5、 每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制。
存取控制为4个字节，共32位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控制位,定义如下： 块0： C10 C20 C30 块1： C11 C21 C31 块2： C12 C22 C32 块3： C13 C23 C33 三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如 进行减值操作必须验证KEY A，进行加值操作必须验证KEY B，等等）三个控制 位在存取控制字节中的位置，以块0为例： 对块0的控制： bit 7 6 5 4 3 2 1 0字节6C20_bC10_b字节7C10C30_b字节8C30C20字节9 ( 注： C10_b表示C10取反 ) 存取控制（4字节，其中字节9为备用字节）结构如下所示： bit 7 6 5 4 3 2 1 0字节6C23_bC22_bC21_bC20_bC13_bC12_bC11_bC10_b字节7C13C12C11C10C33_bC32_bC31_bC30_b字节8C33C32C31C30C23C22C21C20字节9 ( 注： _b表示取反 ) 6、数据块（块0、块1、块2）的存取控制如下： 控制位（X=0..2） 访 问 条 件 （对数据块 0、1、2）C1XC2XC3X Read Write IncrementDecrement, transfer,Restore000KeyA|BKeyA|BKeyA|BKeyA|B010KeyA|BNeverNeverNever100KeyA|BKeyBNeverNever110KeyA|BKeyBKeyBKeyA|B001KeyA|BNeverNeverKeyA|B011KeyBKeyBNeverNever101KeyBNeverNeverNever111NeverNeverNeverNever （KeyA|B 表示密码A或密码B，Never表示任何条件下不能实现） 例如：当块0的存取控制位C10 C20 C30=1 0 0时，验证密码A或密码B正确后可读； 验证密码B正确后可写；不能进行加值、减值操作。
7、控制块块3的存取控制与数据块（块0、1、2）不同，它的存取控制如下：密码A存取控制密码BC13C23C33ReadWrite ReadWriteReadWrite000NeverKeyA|BKeyA|BNeverKeyA|BKeyA|B010NeverNeverKeyA|BNeverKeyA|BNever100NeverKeyBKeyA|BNeverNeverKeyB110NeverNeverKeyA|BNeverNeverNever001NeverKeyA|BKeyA|BKeyA|BKeyA|BKeyA|B011NeverKeyBKeyA|BKeyBNeverKeyB101NeverNeverKeyA|BKeyBNeverNever111NeverNeverKeyA|BNeverNeverNever 例如：当块3的存取控制位C13 C23 C33=1 0 0时，表示： 密码A：不可读，验证KEYA或KEYB正确后，可写（更改） 存取控制：验证KEYA或KEYB正确后，可读、可写 密码B：验证KEYA或KEYB正确后，可读、可写。
