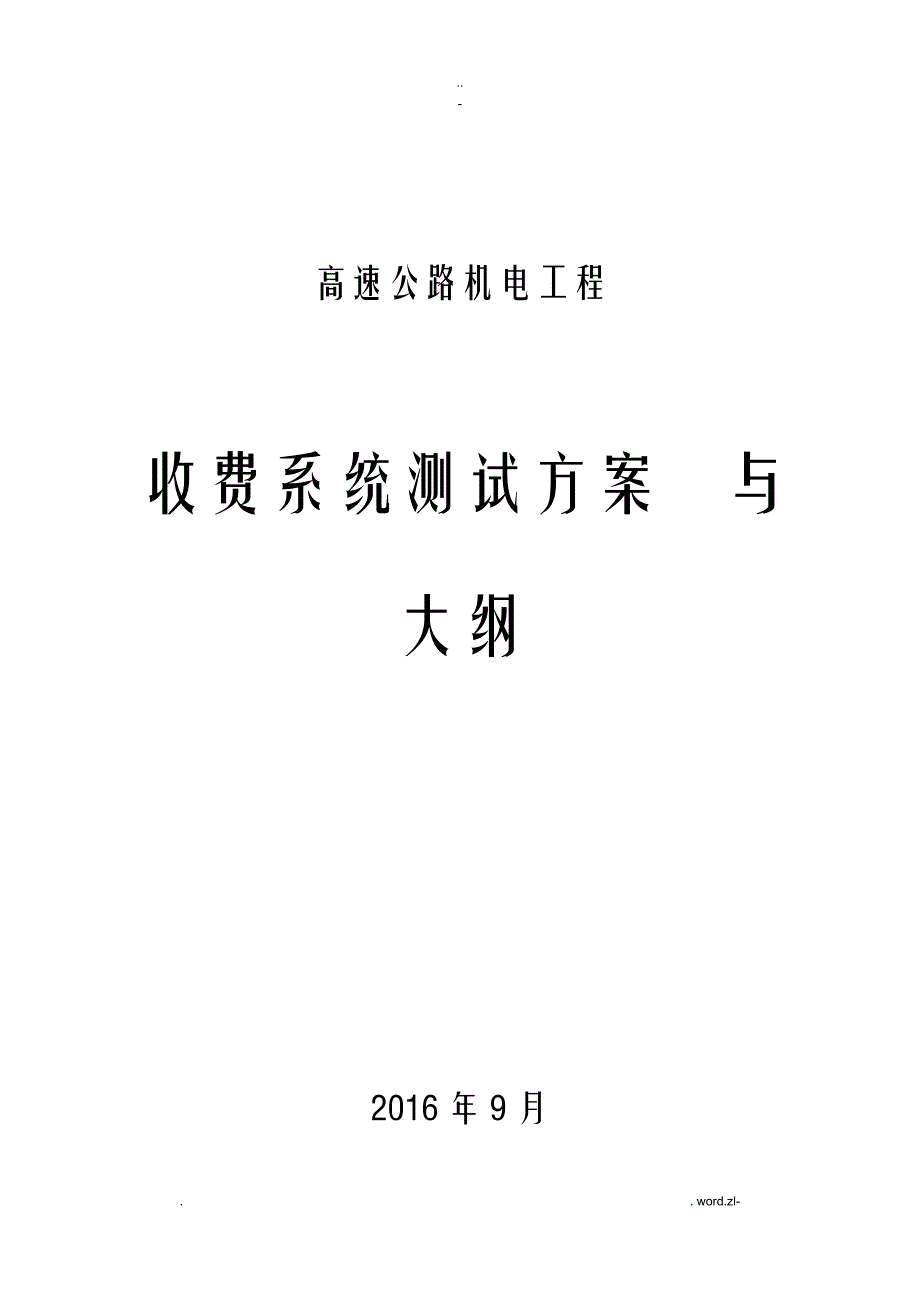

-高速公路机电工程收费系统测试方案 与大纲2016年9月. . word.zl-.. -目 录一、测试大纲11.1 测试目的11.2 测试围11.3 测试标准11.4 测试时间及人员安排1二、测试方案22.1一般规定12.2测试工程12.3测试容12.4测试记录及评定标准1. . word.zl-.. -一、测试大纲1.1 测试目的对高速公路交通机电安装工程施工工程进展完工测试，测试过程及其质量进展格控制，提供真实的测试值。
并对测试不合格的工程按照技术要求进展整改1.2 测试围本系统工程围：收费系统分局部项全部工程本系统测试工程：入口车道系统及附属设备，出口车道系统及附属设备，收费分中心计算机系统，闭路电视监控系统，计重收费系统，部有线对讲系统及紧急报警系统，夜间金库本系统测试容：设备及附件安装，单机单体功能测试，系统运行测试1.3测试标准JTGF80-2-2004?人民国交通工程机电系统质量检验评定标准?1.4测试时间及人员安排测试时间：现方案于2013年10月10日至2013年10月23日进展本系统测试测试人员配备情况：业主代表1-2名，机电项管1-2名，机电监理1-2名，机电承包人假设干名主要人员配置表如下序号单位XX职务专业资质等级123测试按方案完成二、测试方案2.1一般规定机电工程分项工程检查频率：施工单位为100%；工程监理单位不低于30%，当工程测点数少于3个小时，全部检查机电工程分项工程各项实测检查工程的权值均为１2.2测试工程1.〕入口车道系统及附属设备2.〕出口车道系统及附属设备3.〕收费分中心计算机系统4.〕闭路电视监控系统5.〕计重收费系统6.〕部有线对讲系统及紧急报警系统7.〕夜间金库2.3测试容1、入口车道系统及附属设备1〕根本要求a. 入口车道设备数量、型号规格符合设计要求，部件及配件完整。
b. 收费亭、电动〔手动〕栏杆、车道控制器〔车道计算机〕、收费员显示终端、键盘、信号灯、车辆检测器、摄像机、发〔打〕卡设备等主要设备是符合或行业标准的定型产品c. 收费亭操作台、设备安装符合要求d. 收费亭、控制器、发〔打〕卡机、电动栏杆等设备的接地连接符合规要求e. 电动栏杆、信号灯、摄像机等安装位和位置正确f. 所有设备安装到位并连通，处于正常工作状态g. 隐蔽工程验收记录2〕外观鉴定a. 收费亭外设备安装稳固、端正b. 收费亭操作台、座椅、设备、配线列架等整齐、有序、无明显歪斜，标志清楚、结实c. 所有设备安装后，外观划划伤、刻痕，以及防护层剥落等缺陷d. 设备及收费亭布线整齐美观、固定可靠、标识清楚；过墙、板、地下通道处有保护套管，并留有适当余量e. 设备之间连线接插头等部件连接可靠、严密、到位准确；布线整齐、余留规整、标识清楚；固定螺丝等紧固，无松动f. 配电箱信号线、动力线及其接插头要求明显区分，标识清楚，有永久性接线图g. 电动〔手动〕栏杆挡杆上反光标记完整醒目，落下时应处于水平位置3〕实测工程a.入口车道设备检测工程标准或允差实际检查情况检验法设备强电端子对机壳绝缘电阻≥50 MΩ500Ｖ兆欧表测量车道控制器平安接地电阻≤4Ω接地电阻测量仪测量电动栏杆机平安接地电阻≤4Ω接地电阻测量仪测量收费亭防雷接地电阻≤10Ω接地电阻测量仪测量雨棚信号灯动作按规定的动作红绿转换实际操作△车道信号灯动作按规定的触发状态正常工作实际操作电动栏杆起落总时间≤4.0s 电动栏杆起落总时间△电动栏杆动作响应按规定操作流程动作,具有防砸车和水平回转功能电动栏杆动作响应环形线圈电感量电感围：0.3~100mH查隐蔽工程记录闪光报警器按规定的触发状态正常工作实际操作车道摄像机可手动对光圈、焦距进展调节，图象清晰实际操作亭摄像机可手动对光圈、焦距进展调节，图象清晰实际操作专用键盘标记清楚、结实，键位划分合理，操作灵活，响应准确、可靠实际操作初始状态动作车道控制标志显示车道关闭，车道栏杆处于水平半闭状态，收费员显示器显示容齐全正确实际操作入口正常处理流程符合规定的操作流程实际操作公务车处理流程符合规定的操作流程实际操作军车处理流程符合规定的操作流程实际操作军队处理流程符合规定的操作流程实际操作其他紧急车处理流程符合规定的操作流程实际操作违章车报警流程符合规定的操作流程实际操作修改功能流程有车型判别错误时，可按规定的流程修改实际操作信号转接箱外观无损坏、无锈迹，设备安装稳固、端正目测车道维修和复位操行流程维护菜单允维护员进展车道维护和复位操作等实际操作对车道控制设备状态监测功能运行过程中，车道控制器〔车道计算机〕可对车道设备进展监测，故障时应给出报警信号，提醒收费员和站监控人员对车道控制设备状态监测功能图像抓拍车道关闭时，抓拍检测器处于启动状态，车辆进入入口车道时，图像抓拍检测器侦获“来车〞信号，触发图像抓拍，抓拍信息符合要求，能按规定格式存储转发实际操作2、出口车道系统及附属设备1〕根本要求a. 出口车道设备数量、型号规格符合设计要求，部件及配件完整。
b. 收费亭、电动〔手动〕栏杆、车道控制器〔车道计算机〕、收费员显示终端、专用键盘、费额显示器、信号灯、车辆检测器、摄像机、收〔打〕卡设备等主要设备是符合或行业标准的定型产品c. 收费亭操作台、座椅、设备安装符合设计要求d. 电动栏杆、费额显示器、信号灯、摄像机等安装位和位置正确e. 车道设备的电源线、信号线按设计要求进展保护处理f. 所有设备安装到位并连通，处于正常工作状态g. 隐蔽工程验收记录2〕外观鉴定a. 收费亭外设备安装稳固、端正b. 收费亭操作台、座椅、设备、配线列架等整齐、有序、无明显歪斜，标志清楚、结实c. 所有设备安装后，外观划划伤、刻痕，以及防护层剥落等缺陷d. 设备及收费亭布线整齐美观、固定可靠、标识清楚；过墙、板、地下通道处有保护套管，并留有适当余量e. 设备之间连线接插头等部件连接可靠、严密、到位准确；布线整齐、余留规整、标识清楚；固定螺丝等紧固，无松动f. 配电箱信号线、动力线及其接插头要求明显区分，标识清楚，有永久性接线图g. 电动〔手动〕栏杆挡杆上反光标记完整醒目，落下时应处于水平位置3〕实测工程a.出口车道设备检测工程标准或允差实际检查情况检验法设备强电端子对机壳绝缘电阻≥50 MΩ500Ｖ兆欧表测量车道控制器平安接地电阻≤4 Ω接地电阻测量仪测量电动栏杆机平安接地电阻≤4 Ω接地电阻测量仪测量收费亭防雷接地电阻≤10Ω接地电阻测量仪测量雨棚信号灯动作按规定的动作红绿转换实际操作车道信号灯动作按规定的触发状态正常工作实际操作电动栏杆起落总时间≤4.0s或符合设计要求电动栏杆起落总时间电动栏杆动作响应按规定操作流程动作,具有防砸车和水平回转功能电动栏杆动作响应环形线圈电感量电感围：0.3~100mH查隐蔽工程记录闪光报警器按规定的触发状态正常工作实际操作车道摄像机可手动对光圈、焦距进展调节，图象清晰实际操作亭摄像机可手动对光圈、焦距进展调节，图象清晰实际操作专用键盘标记清楚、结实，键位划分合理，操作灵活，响应准确、可靠实际操作费额显示器通行卡处理后，通行费显示于费额显示器实际操作＋目测初始状态动作车道控制标志显示车道关闭，车道栏杆处于水平半闭状态，收费员显示器显示容齐全正确实际操作出口正常处理流程符合规定的操作流程实际操作入出口车型不符合处理流程自动报警，站处理实际操作无支付或缺乏支付处理流程符合出口“未付车〞监视处理流程实际操作丢卡、坏卡处理流程符合卡丧失、卡故障处理流程实际操作公务车处理流程符合规定的操作流程实际操作军车处理流程符合规定的操作流程实际操作车队处理流程符合规定的操作流程实际操作“拖车〞处理流程符合“拖车〞处理流程实际操作闯关车处理流程符合“闯关车〞处理流程实际操作其他紧急车处理流程符合规定的操作流程实际操作违章车报警流程符合规定的操作流程实际操作修改功能流程有车型判别错误时，可按规定的流程修改实际操作信号转接箱外观无损坏、无锈迹，设备安装稳固、端正目测车道维修和复位操行流程维护菜单允维护员进展车道维护和复位操作等实际操作对车道控制设备状态监测功能运行过程中，车道控制器〔车道计算机〕可对车道设备进展监测，故障时应给出报警信号，提醒收费员和站监控人员对车道控制设备状态监测功能图像抓拍车道关闭时，抓拍检测器处于启动状态，车辆进入入口车道时，图像抓拍检测器侦获“来车〞信号，触发图像抓拍，抓拍信息符合要求，能按规定格式存储转发实际操作3、收费分中心计算机系统1〕根本要求硬件a. 收费中心设备数量、型号符合要求，部件完整。
b. 网线、插座、连接头、网卡、集线器、交换机、路由器、调制解调器、效劳器等网络设备的数量、型号规格符合设计要求c. 网络设备安装调试完毕，系统处于正常运转工作状态d. 效劳器、工作站安装调试完毕，处于正常工作状态软件a. 能准确及时对车道的实时监控b. 操作台、座椅、设备、配线列架等整齐、有序、无明显歪斜，标志清楚、结实c. 能对车道数据进展通信，迅速准确地提供信息2〕外观鉴定a. 设备安装稳固、端正b. 在配线箱〔架〕或设备控制箱光、。
