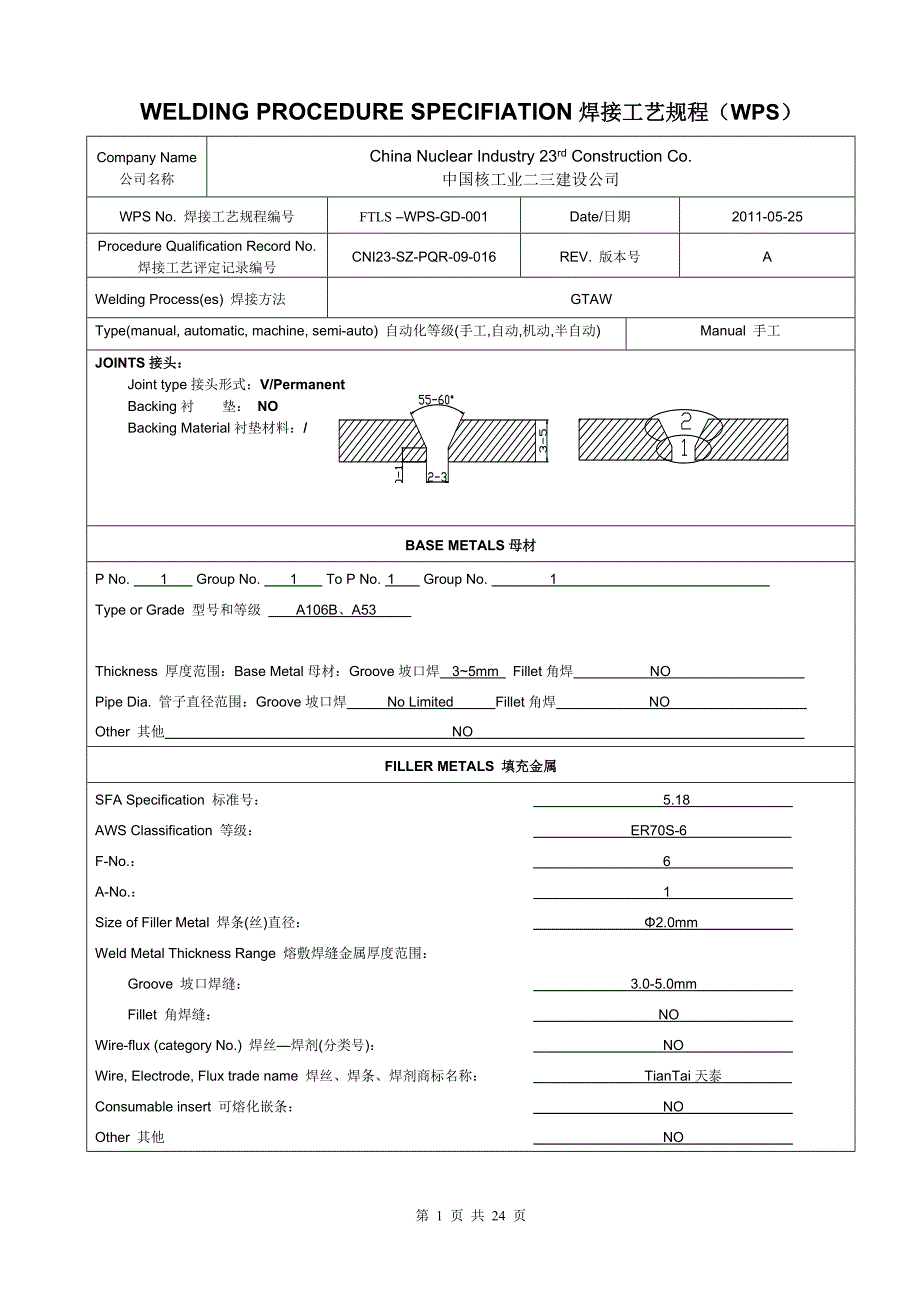

WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）Company Name公司名称China Nuclear Industry 23rd Construction Co.中国核工业二三建设公司WPS No. 焊接工艺规程编号FTLS –WPS-GD-001Date/日期2011-05-25Procedure Qualification Record No.焊接工艺评定记录编号CNI23-SZ-PQR-09-016REV. 版本号AWelding Process(es) 焊接方法GTAWType(manual, automatic, machine, semi-auto) 自动化等级(手工,自动,机动,半自动)Manual 手工JOINTS接头： Joint type接头形式：V/Permanent Backing衬 垫： NO Backing Material衬垫材料：/BASE METALS母材P No. 1 Group No. 1 To P No. 1 Group No. 1 Type or Grade 型号和等级 A106B、A53 Thickness 厚度范围：Base Metal母材：Groove坡口焊 3~5mm Fillet角焊 NO Pipe Dia. 管子直径范围：Groove坡口焊 No Limited Fillet角焊 NO Other 其他 NO FILLER METALS 填充金属SFA Specification 标准号： 5.18 AWS Classification 等级： ER70S-6 F-No.： 6 A-No.： 1 Size of Filler Metal 焊条(丝)直径： Φ2.0mm Weld Metal Thickness Range 熔敷焊缝金属厚度范围： Groove 坡口焊缝： 3.0-5.0mm Fillet 角焊缝： NO Wire-flux (category No.) 焊丝—焊剂(分类号)： NO Wire, Electrode, Flux trade name 焊丝、焊条、焊剂商标名称： TianTai天泰 Consumable insert 可熔化嵌条： NO Other 其他 NO WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）POSITIONS焊接位置POSTWELD HEAT TREATMENT焊后热处理Position of Groove坡口的位置： 1G/2G/5G Temperature温度范围： NO Weld progression焊接方向： 向上 Time时间范围： NO Fillet Weld Location角焊位置： / GAS气体PREHEAT预热处理gas(es)气体% composition混合比flow rate流量Preheat temp min最小预热温度 10℃ Shielding保护气 Ar 99. 99% 15~20L/minInterpass temp max最大层间温度 250℃ Trailing尾部保护气 NO NO NO Preheat maintenance预热保持方式 N/A Backing背部保护气 NO NO NO ELECTRICAL CHARACTERISTICS电特性Current电流AC或DC DC Polarity极性 DCEN Amps (A) 安培(范围) See Below Table Volts(V) 伏特 See Below Table Tungsten electrode size 钨极尺寸和类型： Ф2.5mm铈钨极 Mode of metal transfer for GMAW金属过渡方式(GMAW)： N/A Electrode wire speed range 送丝速度范围： N/A TECHNIQUE焊接技术String or Weave Bead 直进焊或横摆焊： String Bead无摆动 Orifice gas cup size喷嘴或喷嘴尺寸： Ф12~14mm Initial and interpass cleaning (Brushing or grinding,etc.)底焊道和中焊道清理方式(刷理或打磨等)： Grinding/打磨 Method of back gouging背面清根方法： NO/无 Oscillation横摆方法： NO Distance from contact tube to work piece导电嘴至工件距离： 5~10mm Multiple or single pass (per side)多焊道或单焊道： Multiple/多焊道 Multiple or single electrode多丝焊或单丝焊： Single electrode单丝焊 Travel Speed (Range)焊接速度(范围)： See Below Table Peening捶击有无： NO Other其它： NO Weld Layer(s)焊层Process焊接方法Filler Metal填充金属Current(A)电流Volt.Range(V)电压范围Travel Speed Range (cm/min)焊接速度范围Note备注Class种类Dia.(mm)直径Polarity极性Amp.Range安培1GTAWER70S-6Ф2.0DCEN60~8010~135~815~202GTAWER70S-6Ф2.0DCEN60~9010~156~815~20Note: Current of the Vertical position welding and the overhead position welding are less than 15-20% of above.注：立焊、仰焊电流小于上述15-20%。
Initiated by编制：Date日期： Reviewed by审核：Date日期：WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）Company Name公司名称China Nuclear Industry 23rd Construction Co.中国核工业二三建设公司WPS No. 焊接工艺规程编号FTLS –WPS-GD-002Date/日期2011-05-25Procedure Qualification Record No.焊接工艺评定记录编号CNI23-SZ-PQR-09-015REV. 版本号AWelding Process(es) 焊接方法GTAW/SMAWType(manual, automatic, machine, semi-auto) 自动化等级(手工,自动,机动,半自动)Manual 手工JOINTS接头： Joint type接头形式：V/Permanent Backing衬 垫： NO Backing Material衬垫材料：/BASE METALS母材P No. 1 Group No. 1 To P No. 1 Group No. 1 Type or Grade 型号和等级 A106B、A53 Thickness 厚度范围：Base Metal母材：Groove坡口焊 5~7mm Fillet角焊 NO Pipe Dia. 管子直径范围：Groove坡口焊 No Limited Fillet角焊 NO Other 其他 / FILLER METALS 填充金属SFA Specification 标准号： 5.18/5.1 AWS Classification 等级： ER70S-6 F-No.： 6 A-No.： 1 Size of Filler Metal 焊条(丝)直径： Φ2.4 /3.2mm Weld Metal Thickness Range 熔敷焊缝金属厚度范围： Groove 坡口焊缝： 5~7mm Fillet 角焊缝： NO Wire-flux (category No.) 焊丝—焊剂(分类号)： NO Wire, Electrode, Flux trade name 焊丝、焊条、焊剂商标名称： TianTai天泰 Consumable insert 可熔化嵌条： NO Other 其他 NO WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）POSITIONS焊接位置POSTWELD HEAT TREATMENT焊后热处理Position of Groove坡口的位置： 1G/2G/5G Temperature温度范围： NO Weld progression焊接方向： 向上 Time时间范围： NO Fillet Weld Location角焊位置： NO GAS气体PREHEAT预热处理gas(es)气体。
