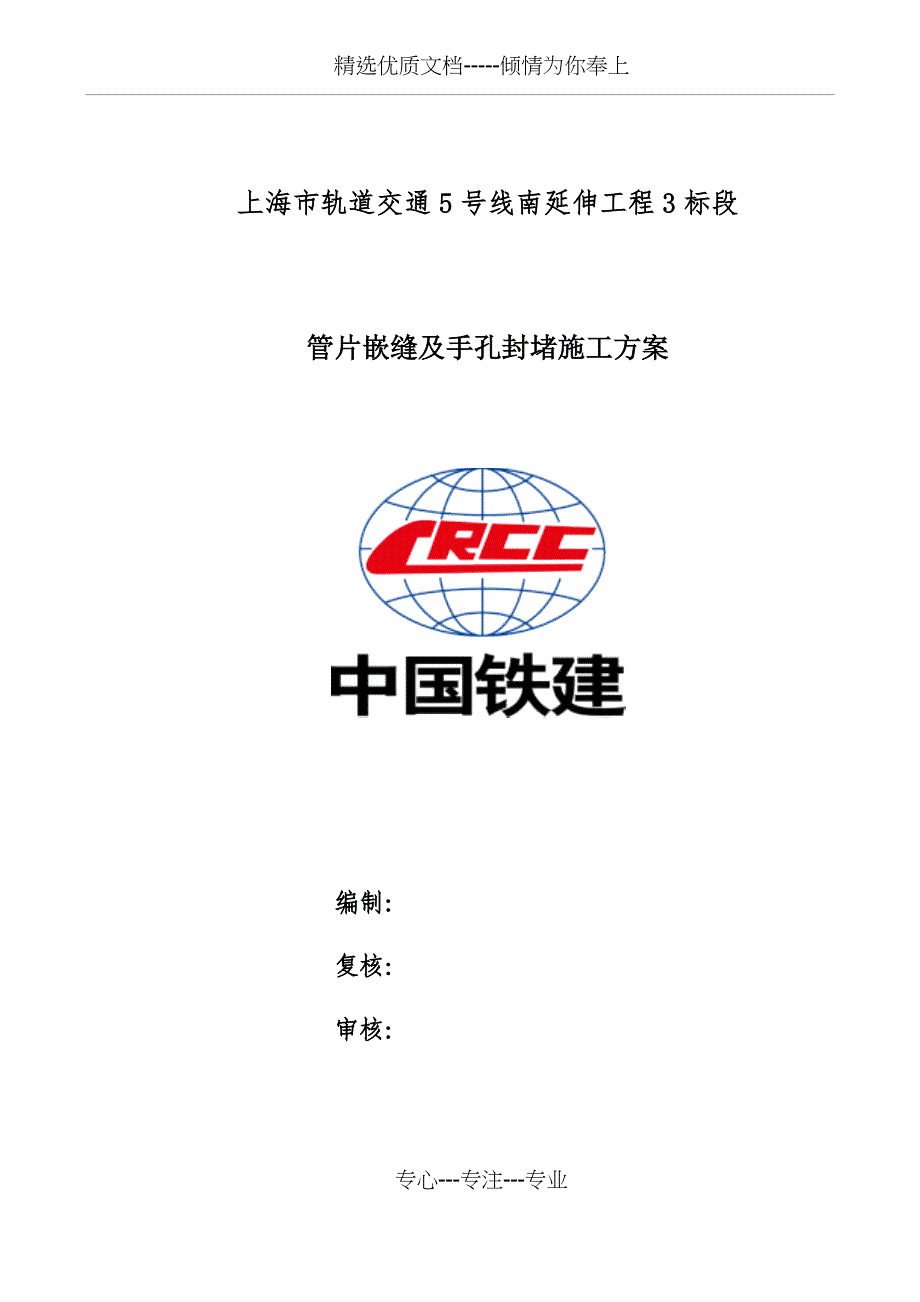

精选优质文档-----倾情为你奉上上海市轨道交通5号线南延伸工程3标段管片嵌缝及手孔封堵施工方案 编制： 复核： 审核： 中铁十一局集团有限公司上海市轨道交通5号线南延伸工程3标段项目经理部二〇一六年六月专心---专注---专业目 录 一、编制依据《地下工程防水技术规范》 （GB5010－2008）《盾构法隧道施工与验收规范》 （GB50446-2008） 《地下防水工程施工质量验收规范》 （GB50208-2011）《区间防水图》（上海市隧道工程轨道交通设计研究院）《区间防水图》（上海市城市建设设计研究总院）二、工程概况上海市轨道交通5号线南延伸工程3标段包括三个盾构区间，即望园路站～金海湖站、金海湖站～南桥新城站、南桥新城站～盾构工作井三个盾构区间均位于上海市奉贤区金海公路沿线，区间均为单圆隧道，管片内径5.5m，外经6.2m，环宽1.2m沿线全长约3.7公里，盾构掘进总长6512.508延米，三个区间详细参数详见下表1.1 盾构区间简介表 表1.1区间名称区间长度（m）最小曲线半径（m）最大纵坡隧道埋深（m）联络通道个数望~金区间906.18736020‰9.3~16.21金~南区间1482.832150022‰9.5~19.62南~盾区间855100013‰8.0~12.91三、手孔及嵌缝封堵施工计划安排区间管片手孔及嵌缝封堵在区间盾构贯通后，即刻组织人员进行施工。
四、资源配置 4.1人员配置 对于三条盾构区间的嵌缝、手孔封堵施工，我部将设置管片嵌缝和手孔封堵两个分队，每队配备1名技术管理人员，4名普工和4名泥水工并且每个区间另设1名生产副经理和1名专职安全员，确保施工安全、有序进行4.2材料配置4.2.1手孔封堵材料①丙烯酸乳液防腐蚀水泥砂浆；②界面处理剂；③低密度聚乙烯塑料保护罩；4.2.2嵌缝材料①聚合物水泥防水砂浆；②高模量聚氨酯密封胶；③聚乙烯泡沫条；④界面处理剂；⑤遇水膨胀止水胶；五、 管片嵌缝、手孔的范围及内容5.1管片嵌缝范围及内容区间隧道拱底块环、纵缝进行嵌缝，嵌缝方式分为嵌缝方式（一）、嵌缝方式（二）、二次注浆加固区变形缝嵌缝方式和二次注浆加固区一般嵌缝方式四个类型嵌缝方式（一）施作于拱底块变形缝、钢管片的拱底块环缝与纵缝、钢管片与混凝土管片之间的拱底块环缝，其余拱底块环、纵缝均采用嵌缝方式（二）施工二次注浆加固区变形缝嵌缝方式用于二次注浆加固区内即管片型号为[TZ8]X、[TL8]X或[TR8]X与[TZ5]X之间的变形缝上，二次注浆加固区一般嵌缝方式则用二次注浆加固区内即管片型号为[TZ8]X、[TL8]X或[TR8]X的管片环、纵缝上。
具体嵌缝方式及内容详见下图5-1、5-2、5-3、5-4图5-2嵌缝方式（二）图5-1嵌缝方式（一）图5-4二次注浆加固区一般嵌缝方式图5-3 二次注浆加固区变形缝嵌缝方式5.2管片手孔范围及内容（1） 隧道上半环采用内部充满丙烯酸乳液防腐蚀水泥砂浆的塑料保护罩套于螺栓上2） 隧道下半环采用丙烯酸乳液防腐蚀水泥砂浆填充手孔充满前应于手孔内壁涂刷界面处理剂，拱底块的手孔不作充填处理同时根据实际情况（如隧道转弯处、隧道推进中高程产生偏差等情况）对拱底局部手孔封堵数量做相应调整六、施工工艺流程6.1手孔施工工艺流程 （1）隧道上半环采用内部充满丙烯酸乳液防腐水泥砂浆的塑料保护工艺流程： 手孔清理→在塑料保护罩内加入适量丙烯酸乳液防腐水泥砂浆→将保护罩加盖到螺栓上→清理保护罩外溢出的砂浆；（2）隧道下半环拱底块以上采用丙烯酸乳液防腐水泥砂浆填充手孔工艺流程： 手孔清理→涂刷界面处理剂→用丙烯酸乳液防腐水泥砂浆填充→抹平→擦除手孔周围砂浆6.2嵌缝堵施工工艺流程 （1） 嵌缝方式（一）施工工艺流程：环、纵缝清理→嵌入聚乙烯泡沫条→嵌填高模量聚氨酯密封胶→抹平→擦除管片上粘附的密封胶；（2） 嵌缝方式（二）施工工艺流程：环、纵缝清理→涂刷界面处理剂→嵌填聚合物水泥防水砂浆→抹平→擦除管片上粘附的砂浆；（3） 二次注浆加固区变形缝嵌缝方式施工工艺流程：环缝清理→嵌入聚乙烯泡沫条→嵌入5mm厚的遇水膨胀止水胶→嵌填高模量聚氨酯密封胶→抹平→擦除管片上粘附的密封胶；（4） 二次注浆加固区一般嵌缝方式施工工艺流程：环、纵缝清理→涂刷界面处理剂→嵌入聚乙烯泡沫条→嵌入5mm厚的遇水膨胀止水胶→嵌填聚合物水泥防水砂浆→抹平→擦除管片上粘附的砂浆；七、施工方法7.1管片手孔封堵施工 7.1.1隧道上半环螺栓加套保护塑料罩 （1）手孔清理①清除手孔内泥浆，清理后的手孔内应干净无浮灰。
②螺栓复紧，清除连接螺栓表面浮锈 （2）加盖螺栓保护罩 ①在塑料保护罩内加入适量的丙烯酸乳液防腐蚀水泥砂浆，保证套上螺栓后砂浆充满整个螺栓保护罩，最后擦除溢出保护罩的砂浆，确保管片干净整洁丙烯酸乳液防腐蚀水泥砂浆为NBS水泥改性剂- 丙烯酸脂共聚乳液、细砂（石英砂或河砂）、不低于525号的硅酸盐水泥或普通硅酸盐水泥和水配比而成，具体配比为：灰砂比1：1~1：2；灰乳比1：0.15~1：0.3；水灰比40%左右②施工前需要使用移动式作业平台，并通过验收合格后开始施工上半环手孔封堵作业中，水泥中可掺入对半量的快硬水泥代替普通水泥，以加快封堵材料的固结时间7.1.2隧道下半环手孔封堵 （1）手孔清理①清除手孔内泥浆，清理后的手孔内应干净无浮灰②螺栓复紧，清除连接螺栓表面浮锈，涂刷界面处理剂 （2）封堵及抹平 丙烯酸乳液防腐蚀水泥砂浆填充应密实，保证砼与螺纹紧密连接，最后进行收面抹平，确保与管片面平齐，最后擦除螺栓孔周围粘附的砂浆7.2管片嵌缝封堵施工7.2.1嵌缝方式（一）（1） 环、纵缝清理 ①对管片渗漏处，先进行封堵 ②用钢丝刷清理缝内泥浆，嵌缝槽内不得有积水或残存杂物。
2） 嵌填及抹平 ①嵌填聚乙烯泡沫条，保证泡沫条嵌填到最底部，无翘起现象 ②将高模量聚氨酯密封胶进行嵌填和抹平，施工时要注意挤出速度和倾斜角度，做到挤出均匀，填充密实，防止气泡与孔洞形成 ③若管片接缝间存在高差，则要两端抹平，不要出现明显的台阶7.2.2嵌缝方式（二） （1）环、纵缝清理 ①对管片渗漏处，先进行封堵 ②用钢丝刷清理缝内泥浆，嵌缝槽内不得有积水或残存杂物 （2）嵌填及抹平 ①在环、纵缝处涂刷界面处理剂，保证涂刷均匀，无遗漏 ②将聚合物水泥防水砂浆进行嵌填和抹平，施工时要注意挤出速度和倾斜角度，做到挤出均匀，填充密实，防止气泡与孔洞形成 ③若管片接缝间存在高差，则要两端抹平，不要出现明显的台阶 7.2.3二次注浆加固区变形缝嵌缝 （1）环、纵缝清理 ①对管片渗漏处，先进行封堵 ②用钢丝刷清理缝内泥浆，嵌缝槽内不得有积水或残存杂物 （2）嵌填及抹平 ①嵌填聚乙烯泡沫条，保证泡沫条嵌填到最底部，无翘起现象 ②在泡沫条上部涂上一层厚5mm的遇水膨胀止水胶，保证涂抹均匀连续，填充密实，防止气泡与孔洞形成。
③将高模量聚氨酯密封胶进行嵌填和抹平，施工时要注意挤出速度和倾斜角度，做到挤出均匀，填充密实，防止气泡与孔洞形成 ④若管片接缝间存在高差，则要两端抹平，不要出现明显的台阶 7.2.4二次注浆加固区一般嵌缝 （1）环、纵缝清理 ①对管片渗漏处，先进行封堵 ②用钢丝刷清理缝内泥浆，嵌缝槽内不得有积水或残存杂物 （2）嵌填及抹平 ①嵌填聚乙烯泡沫条，保证泡沫条嵌填到最底部，无翘起现象 ②在泡沫条上部涂上一层厚5mm的遇水膨胀止水胶，保证涂抹均匀连续，填充密实，防止气泡与孔洞形成 ③在环、纵缝处涂刷界面处理剂，保证涂刷均匀，无遗漏 ④将聚合物水泥防水砂浆进行嵌填和抹平，施工时要注意挤出速度和倾斜角度，做到挤出均匀，填充密实，防止气泡与孔洞形成 ⑤若管片接缝间存在高差，则要两端抹平，不要出现明显的台阶八、 材料性能指标8.1嵌缝材料性能指标 （1）聚合物水泥防水砂浆性能指标项目单位指标粘结强度7dMpa≥1.028d≥1.2拉渗压力7dMpa≥1.028d≥1.5抗压强度Mpa≥24.0抗折强度Mpa≥8.0收缩率%≤0.15耐水性%≥80吸水率%≤4.0柔韧性（横向变形能力）mm≥1.0抗冻性无开裂、剥落耐碱性无开裂、剥落耐热性无开裂、剥落注：耐水性指标指在浸水168h后材料粘接强度及抗渗压力的保持率 （2）高模量聚氨酯密封胶性能指标项目指标下垂度，mm≤3表干时间，h≤24挤出性，ml/min≥80弹性回复率，%≥70拉伸模量，Mpa23℃>0.4或>0.6-20℃定伸粘结性无破坏浸水后定伸粘结性无破坏冷拉-热压后的粘结性无破坏质量损失率，%≤7 （3）遇水膨胀止水胶性能指标序号检测项目指标PJ2201固含量，%≥852密度，g/cm3规定值±0.13下垂度（50±2）℃，mm≤24表干时间，h≤2457d拉伸粘结强度，Mpa≥0.46低温柔性（-20±2）℃，2h无裂纹7拉伸性能拉伸强度，Mpa≥0.5断裂伸长率，%≥408体积膨胀倍率，%≥2209长期浸水体积膨胀率保持倍率，%9010抗水压力，Mpa1.5不渗水11实干厚度，mm≥2 （4）界面处理剂技术性能指标剪切粘结强度(Mpa)7天≥1.014天≥1.5拉伸粘结强度（Mpa）未处理≥0.4≥0.6浸水处理≥0.5热处理冻融循环处理碱处理8.2手孔材料性能指标 （1）低密度聚乙烯塑料保护罩性能指标项目指标密度（g/cm3）0.91~1.5拉伸强度（Mpa）6.8~16相对伸长率（%）90~650氧指数≥23 （2）丙烯酸乳液防腐蚀水泥砂浆性能指标项目单位指标粘结强度与水泥基层Mpa≥1.2与钢铁基≥1.5抗渗等级Mpa≥1.5抗压强度Mpa。
