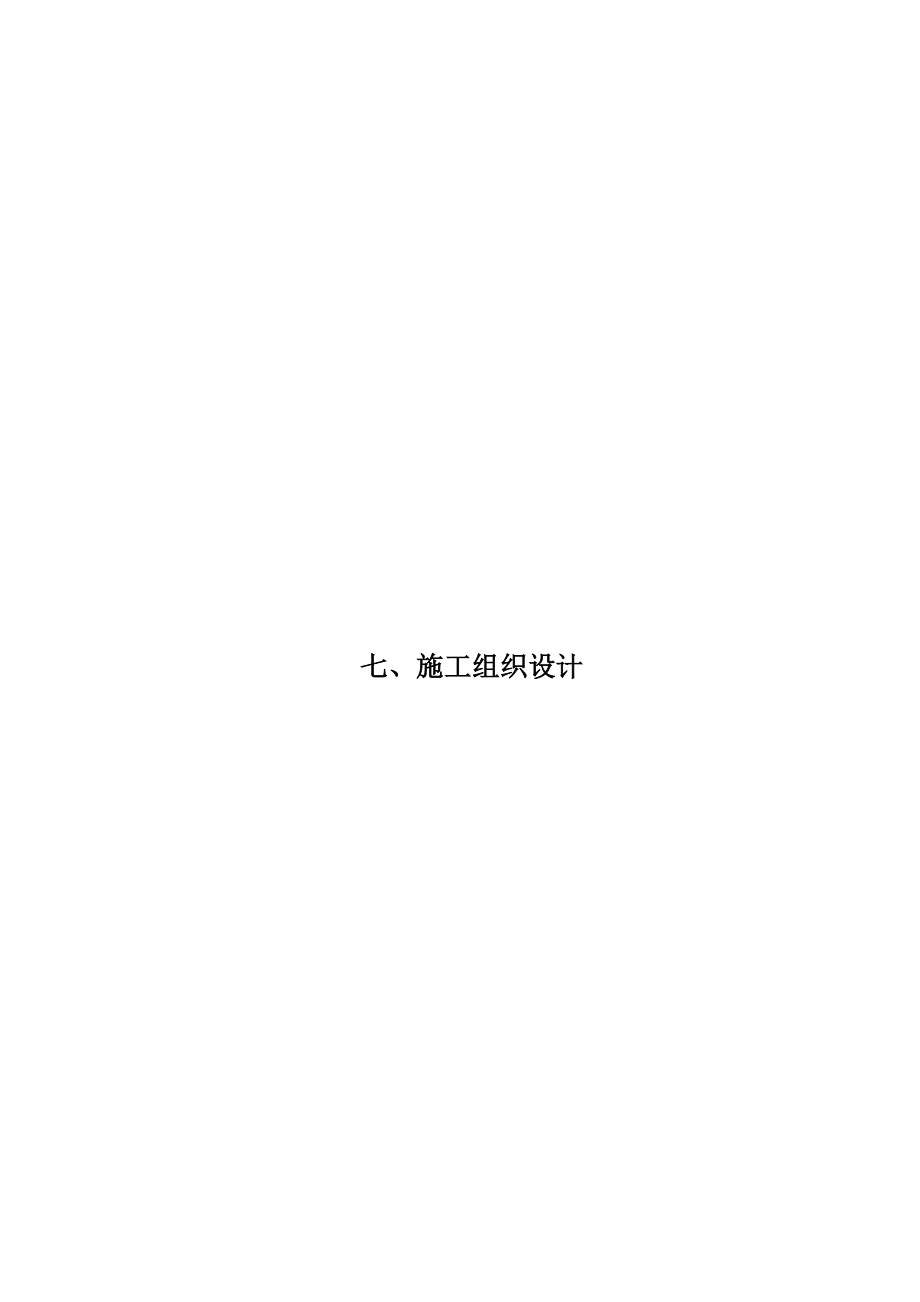

七、施工组织设计目 录第1章 编制说明第2章 施工技术方案与技术措施第3章 质量管理体系与措施第4章 工程进度计划与措施第5章 安全生产管理体系与措施第6章 文明施工管理体系与措施第7章 环境保护体系与措施第8章 主要管理和技术人员配置及劳动力计划第9章 主要施工机械设备配置第10章 施工总平面图第11章 工程材料、设备及临时设施第12章 冬、雨季施工技术及保证措施第13章 减少噪音、降低环境污染措施第14章 地下管线及其它地上地下设施的保护加固技术措施第15章 水土保持方案附件一： 拟投入本标段的主要施工设备表附件二： 拟投入本标段的试验和检测仪器设备表附件三： 拟投入本标段的劳动力计划表附件四： 计划开工日期、竣工日期和施工进度横道图附件五： 施工总平面图附件六： 临时用地表第1章 编制说明一、工程说明1、工程概况1.1、鸣矣河为金沙江支流普渡河一级支流，位于安宁市西南部，地处东经102°21′～102°29′、北纬24°29′～24°53′之间，流域面积909km2，主河道长68.1km，天然落差716m，河道比降2.8‰。
其中安宁境内流程51.2km，径流面积588km2，多年平均径流量8900万m3八街镇和县街镇所在鸣矣河总面积约为572km2，占流域面积的97.3﹪ 鸣矣河老河面平均宽度8.0m（最窄处4.7m，最宽处10m），河顺流左堤平均宽度l.5m（最窄处Om，最宽处5m），河顺流右堤平均宽度3.5m（最窄处Om，最宽处7m），部分堤段堤身低矮、冲刷掏蚀严重，大部分堤段断面小，行洪受限而且沿岸不少段河堤被群众从事农业生产活动，从而加剧了河堤的破坏，河堤稳定性难于保证H前河道实际泄洪流最25～73 m3/s，而该段10年一遇的洪峰流量为77.3m3／s，现有河道断面远远不能满足泄洪要求，随时都在威协着当地人民生命财产的安全，严重制约着经济发展和城市建设，鸣矣河流域是我市的粮食主产区和水源林保护区，目前鸣矣河全线防洪标准达不到5年遇，每年均发牛不同程度的洪涝灾害鸣矣河河道治理工程能避免或减少汛期洪水泛滥，保护沿岸农田不再发生洪涝灾害，改善沿岸农业发展环境，对当地发展国民经济、促进农业综合开发、农业产业结构调整和新农村建设的步伐具有重要意义1.2、治理方案布置：本次鸣矣河治理一期工程治理段为车木河水库溢洪道出口至下游13.3km，河道大部分为天然顺直河道，由下河岸低矮，河堤单薄，河道防洪标准低，根据治理段情况并结合鸣矣河防洪总体规划，一期工程治理段防洪整治以堤防工程措施为主，并辅以扩宽河道、清淤等河道整治工程措施，河闸、路桥等汇系建筑物不在此次治理范围内。
鸣矣河河道沿线有部分河段(右河堤：0+000-0+134、9+350-10+060；左河堤：9+490-9+600、9+690-10+040)作了护岸处理，并能满足洪水下泄要求，通过现场踏勘，质最可以保证，该段不再进行治理1.3、鸣矣河道的堤线和堤距：鸣矣河河段基本为土堤，河道较为顺直所以治理原则是堤线的走向基本维持现状不变矣河的现状河底宽在5～l4m,河顶段宽于10～16m在满足设计过流的情况下，设计河宽为10～19.4m，对河道进行扩宽，为了现有建筑物能正常使用、河道两岸田地的协调以及平面上整体的协调，对现有轴线进行局部调整根据堤线布置原则，确定各河段左、右片防洪堤堤距：（1） 七街0+000至铁厂拦河闸2+345段经实洲，此段现状河床宽为4.6～8.2m，堤距7～15m，堤高l.5-2.1m，高低不一，河道两岸绝大部分为农田，河线布置原则围绕原河道整治，设计过流量62.4m3/s，通过过流汁算结合当地的实际情况，此段采用二种断面形式桩号O+000-0+134由于顺流右岸为已建公路路肩，只对左岸进行衬砌处理，河床宽度与现有断面相一致，采用矩形断面，河底宽度为10～21m，选择堤距也为10～21m。
桩号0+150-1+050段由于河岸右侧树木较多，为保护树木不受破坏、，考虑将河床左移为减少土地占用面积，考虑此段右河堤为重力式护坡，左侧为护坡式护坡，河底宽度8m，堤距为13.3～13.7m 桩号1+050～1+080、1+776-1+883、2+340—2+350段为渐变段，采川矩形断面，河床宽度与现有河床宽度一致，河堤为重力式护坡 桩号1+080～1+776、1+920～2+340段为梯形断面，底宽8.0m，河堤宽度为10～13.4m （2)铁厂拦河闸2+350至东山桥10+920段 经实测，此段现状河床宽度为4.4～19.5m，堤距8～20m，堤高l.5-3.1m，高低不一，河道两岸绝大部分为农田，河线布置原则围绕原河道整治，设计过流时77.3m3/s，通过过流计算结合当地的实际情况，此段采用二种断面形式 矩形断面用于河堤与公路桥、人行桥及拦河问相交的渐变断，为方便下一步工程改造，河底宽度与现与现有河床基本一致，河堤为重力式护坡其它河段采用梯形断面，河底宽度为8m，河堤宽度根据不同的坡降有不同的高度，河堤宽度为13.7～20.3m1.4、水土保持 (1) 1#弃渣场田家营公鸡山l#弃渣场占地面积l.50hm2。
弃渣量99484m3（松方），堆渣高度达12m，方案设计在堆渣沟道外围布设浆砌石截水沟，并对1#弃渣场堆放的弃渣进行分台堆放，在1#弃渣场堆渣下边坡处修建重力式浆砌石挡墙，弃渣共分两台堆放，第一台高7m(儿中挡墙高2m)，第二台高5m，堆放边坡坡比为1:2.0，分台处马道宽2m，马道内侧修建预制混凝土排水沟在施工准备期对其设计了表土剥离措施，并在施工结束对其进行覆土绿化①表土剥离l#弃渣场占地面积l.50hm2，平均剥离厚度为0.3m，剥离量为4500m3，表土堆放于1#渣场上游一脚，用于渣场后期绿化覆土②绿化 施工结束后，对渣场进行覆土后播撒草籽，栽植l#渣场绿化面积为1.50hm2 a市地条件 渣场堆渣高程1940-1958m，属高原低纬亚热带季风气候，多年平均气温14.7℃，多年平均降雨量为911.7mm，降雨量多集中于5～10月份，多年平均蒸发量为1237.9mm，风速加大，多年平均为2.2m/s，历年最大风速为16.3m/s(相应风向为WNW)项目区主要土壤类型为红壤、黄壤 b树、草种选择 根据项目实际情况，结合弃渣场立地条件进行树、草种选择弃渣场堆放平台树种选择旱冬瓜和云南松，草种选择黑麦草和狗牙根；堆渣边坡撒播黑麦草和狗牙根。
③整地、覆土及覆土来源 植树整地乔术采用块状整地，早冬瓜、云南松挖坑40cm×40cm×40cm；黑麦草、狗牙根撒播40kg/hm2 考虑对弃渣场进行覆土绿化，覆土30cm，覆土面积约1.50hm2，共需覆土4500m3，覆土土料从渣场挖出④造林要求 树种选择苗高0.8m左右的营养苗，造林株行距为4m×4m，雨季造林苗术搬运时注意保护苗木，不能损伤苗木根系和阳光曝晒苗木；栽植苗木必须做到随取随栽，防止苗木失水；树苗栽植前苗木要打泥浆，选阴天、毛雨天或雨后栽植最好苗木定植时要根系舒展，踩紧踏实，切忌窝根 草籽必须选用发芽率大于90%，出苗率大于85%的合格草籽造林典型模式见下表1#弃渣场典型造林模式 造林位置1#弃渣场造林树、草种旱冬瓜、云南松、黑麦草、狗牙根 造林方式早冬瓜、云南松栽植，黑麦草、狗牙根撒播造株行距、密度旱冬瓜4m×4m，云南松4m×4m，黑麦草、狗牙根40kg/hm2林 场地清理清除地表石块及杂物，覆土30cm技 整地块状整地规格:40cm×40cm×40cm 苗木苗高为0.8m的营养苗，发芽率大于90%，出苗率大于85%的合格草籽术种植季节春季或雨季（5～10月）抚育管理次年雨季补植；第二年、第三年各除草培土1次；防火，防病虫害，防牲畜和人为损害。
⑤工程量 l#弃渣场绿化面积为1. 50hm2，其中弃渣堆放平台面积1.35hm2，弃渣堆放坡面面积0.15hm2栽植早冬瓜844株，云南松844株，撒播黑麦草60kg，狗牙根60kg；考虑5%补植率，需栽植早冬瓜886株，云南松886株，黑麦草63kg，狗牙根63kg，块状整地1688个，覆土4500m3，抚育管理1.50hm21#弃渣场绿化措施工程量统计表措施位置植物类型种植面积、长度种植密度（株/hm2、株／m、kg/hm2） 定植量(株、kg) 苗木量(株、kg)抚育管理（hm2） 旱冬瓜625844886弃渣堆放平台 百南松625844886黑麦毕1.35hm2405456.71.35 狗牙根405456.7弃渣堆放坡面 黑麦牛 0.15hm24066.360.15 狗牙根4066.36 块状整地1688个，覆土4500m3，抚育管理1.50hm22)2#弃渣场 前所垃圾场2#弃渣场为当地乡村生活垃圾堆放场，垃圾场下游前期已建有拦渣坝，坝出土高4m，顶宽0.5m，底宽2.6m，长10m防护效果较好，不需对下游设计拦挡措施，只需设计渣场外围截水措施在施工准备期对其设及了表土剥离措施，并在施工结束对其进行覆土绿化。
①表土剥离 2#弃渣场占地面积1.35hm2，可剥离面积约为1.16hm2（扣除0.19hm2的垃圾堆放区），沟道底部可剥离表土较厚，可剥离0.6～0.8m，剥离土量兼顾考虑3#弃渣场植被恢复需土量，共剥离表土约为8310m3，其中表土4010m3堆放于弃渣场上游，3#弃渣场需土量4260m3可在剥离后运至3#弃渣场（采石场采空迹地）空地内 ②绿化 2#弃渣场绿化面积为1.35hm2，其中弃渣堆放平台面积1.22hm2，弃渣堆放坡面面积0.13hm2栽植甲冬瓜763株，云南松763株，撒播黑麦草54kg，狗牙根54kg；考虑5%补植率，需栽植早冬瓜801株，云南松801株，黑麦草56.7kg，狗牙根56.7kg，块状整地1526个，覆土4050m3，抚育管理1.35hm22#弃浓场绿化措施工程量统计表措施位置植物类型种植面积、长度 种植密度(株/hm2、株／m、kg/hm2) 定植量(株、kg) 苗木量 (株、kg)抚育管理(hm2)旱冬瓜625763801弃渣堆放平台云南松625763801黑麦草1.22hm24048.851.241.22狗牙根4048.851.24弃渣堆放坡黑麦争405.25.46狗牙根0.13hm2405.25.460.13块状整地1688个,覆土4500m3,抚育管理1.50hm2 (3)3#弃渣场 秧田湾3#弃渣场占地面积1.42hm2，弃渣堆放于采石场采空形成了三个深约30m的漏斗型矿坑。
弃渣堆放完毕后，渣面略低于周边，故不需布置拦渣及截水措施施工准备期2#弃渣场剥离的表土有4260m3堆放于3#弃渣场（采石场开采迹地的空地上），因堆放表土的开采迹地空地地势较低，堆放时间不在雨季，故不考虑对其实施拦挡、。
