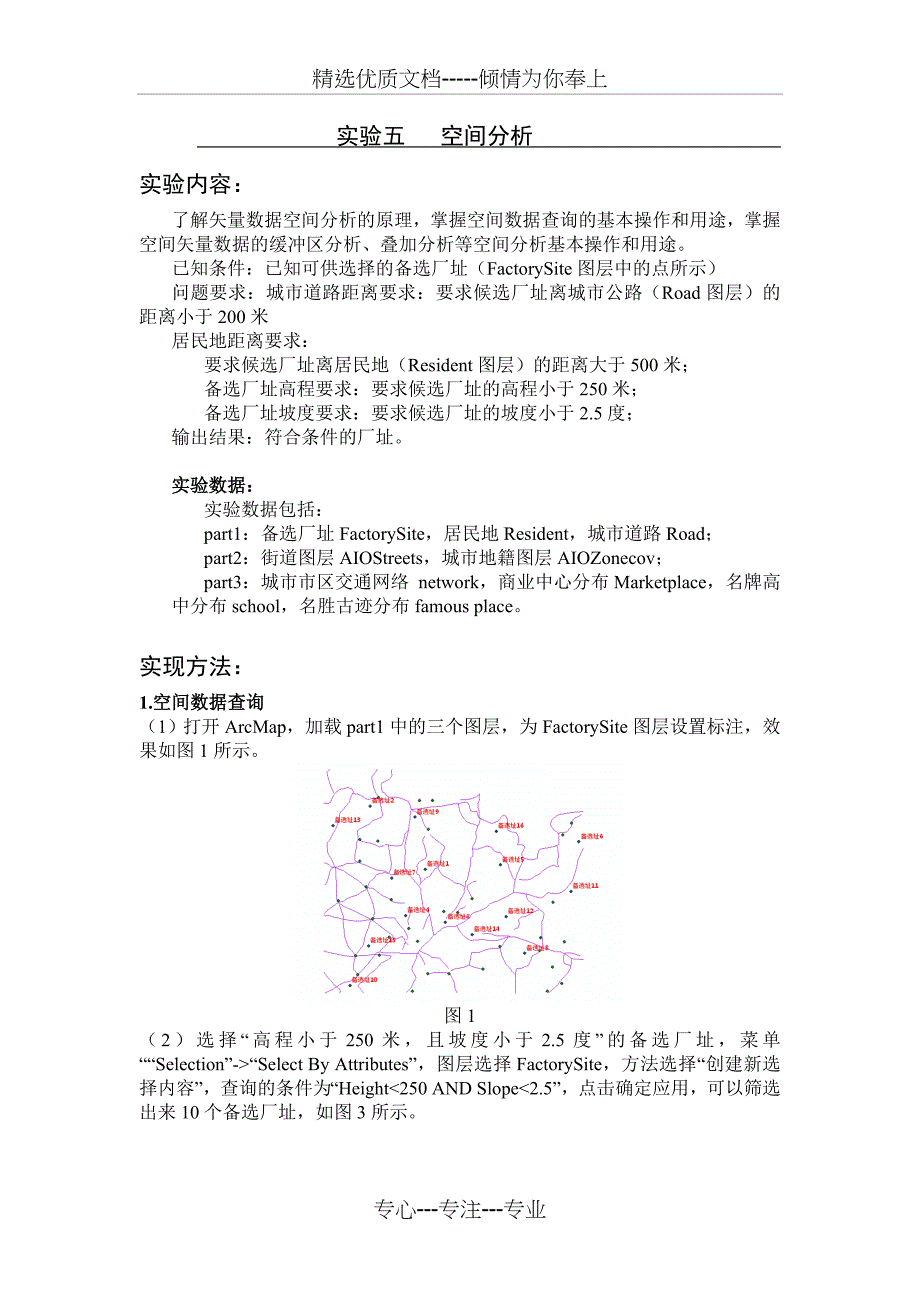

精选优质文档-----倾情为你奉上 实验五 空间分析 实验内容： 了解矢量数据空间分析的原理，掌握空间数据查询的基本操作和用途，掌握空间矢量数据的缓冲区分析、叠加分析等空间分析基本操作和用途已知条件：已知可供选择的备选厂址（FactorySite图层中的点所示）问题要求：城市道路距离要求：要求候选厂址离城市公路（Road图层）的距离小于200米居民地距离要求：要求候选厂址离居民地（Resident图层）的距离大于500米；备选厂址高程要求：要求候选厂址的高程小于250米；备选厂址坡度要求：要求候选厂址的坡度小于2.5度；输出结果：符合条件的厂址实验数据：实验数据包括：part1：备选厂址FactorySite，居民地Resident，城市道路Road；part2：街道图层AIOStreets，城市地籍图层AIOZonecov；part3：城市市区交通网络 network，商业中心分布Marketplace，名牌高中分布school，名胜古迹分布famous place实现方法：1.空间数据查询（1）打开ArcMap，加载part1中的三个图层，为FactorySite图层设置标注，效果如图1所示。
图1（2）选择“高程小于250米，且坡度小于2.5度”的备选厂址，菜单““Selection”->“Select By Attributes”，图层选择FactorySite，方法选择“创建新选择内容”，查询的条件为“Height<250 AND Slope<2.5”，点击确定应用，可以筛选出来10个备选厂址，如图3所示图2图3（3）在以上操作的基础上，继续选择“离城市公路（Road图层）的距离小于200米”的候选厂址，执行菜单“Selection”->“Select By Location”，设置参数如图4所示，筛选出来6个备选厂址，查询结果如图5所示图4图5（4）最后一个条件是“离居民地（Resident图层）的距离大于500米”，由于位置查询中没有提供大于的操作，可从当前选择集中去掉“离居民地距离小于500米”的候选厂址，参数设置如图6所示，筛选出来3个备选厂址，查询结果如图7所示图6图7（5）符合所有条件的备选厂址为5、11、14，再执行属性查询，结果是一致的2.缓冲区分析（1）新建地图文档，加载part2中图层AIOStreets和AIOZonecov（地图单位为：米）2）在工具栏中选择“自定义”，选择如图8所示的对话框，选择命令选项卡，类别选择“工具”，命令选择“缓冲向导”，将“缓冲向导” 拖放到菜单“Tools”中，出现按钮即可。
图8（3）从图层AIOStrees中，选择街道名称为CYPRESS的街道，执行菜单命令“Selection”->“Select By Attributes”，弹出属性查询对话框，参数设置如图9所示查询结果如图10所示图9图10（4）为选中的街道创建50米线状缓冲区，点击“Tools”菜单中的“缓冲区向导”，打开缓冲区向导对话框l 第一步，选择对象对话框选择要进行缓冲区分析的图层“AIOStreets”，并选中“仅使用所选要素”，如图11所示图11l 第二步，弹出缓冲区建立类型对话框选择单位为米，建立类型为“以指定距离”，并输入距离为50如图12所示图12l 第三步，缓冲区存放选择对话框，参数设置如图13所示，缓冲区效果如图14所示图13图14（5）找出与街道“CYPRESS”的50米缓冲区相交的地块，执行菜单“Selection”->“Select By Location”，参数设置如图15所示，缓冲区分析效果如图16所示图15图163.综合实例3.1 要求：(1) 所寻求的区域要满足以下条件：l 离主要交通要道200m之外，以减少噪音污染(ST为道路数据中类型为交通要道的要素)l 在商业中心的服务范围之内，服务范围以商业中心规模的大小(YUZHI_)来确定。
l 距名牌高中在750m之内，以便小孩上学便捷l 距名胜古迹500m之内，环境幽雅2) 对整个城市区域的住房条件进行评价，即划分等级，满足其中四个条件的为第一等级；满足三个的为第二等级；满足两个的为第三等级；满足一个的为第四等级；完全不满足的为第五等级3) 对整个城市区域住房的等级用专题图表示，并整饰专题图3.2 操作步骤（1）新建地图文档，加载part3中得四个图层，如图17所示，选择交通要道，执行菜单“Selection”->“Select by Attributes”，参数设置如图18所示，图17图18l 查询效果如图19所示图19l 对交通要道建立缓冲区，选择Tools中的缓冲区向导（或点击工具栏上的缓冲区按钮），打开缓冲区生成对话框，设置参数如图20、图21、图22所示图20图21图22l 缓冲区分析结果如图23所示图23（3）商业中心影响范围（缓冲区）建立，选择Tools中的缓冲区向导（或点击工具栏上的缓冲区按钮），打开缓冲区生成对话框：第一步，图层为Marketplace；第二步，选择“Based on a distance from an attribute”，属性字段选择“YUZHI”，如图5-30；第三步，指定缓冲区文件的存放路径和名称。
如图24、图25所示图24图25l 效果如图26所示图26（4）名牌高中的影响范围建立，建立名牌高中周边750m的缓冲区，与交通要道缓存区建立类似，效果如图27所示图27（5）名胜古迹影响范围建立，建立名胜古迹周边500m的缓冲区，与交通要道缓存区建立类似，效果如图28所示图28（6）叠加分析，求出满足四个要求的区域，对后三个缓冲图层求交集，结果为满足后三个条件的区域：打开ArcToolbox，选择“分析工具”->“叠加分析”->“相交”，如图29所示，打开交集对话框，参数设置如图30所示.图29图30l 叠加分析效果如图31所示图31l 将上步结果与交通要道缓冲区取差集，用前者擦除后者，得到四个条件均满足的区域：“ArcToolbox” ->“Analysis Tools”->“Overlay”->“Erase”，参数设置如图32所示，擦除效果如图33所示图32图33（7）整个城市住房条件评价思考题：对整个城市区域的住房条件进行评价，即划分等级，满足其中四个条件的为第一等级；满足三个的为第二等级；满足两个的为第三等级；满足一个的为第四等级；完全不满足的为第五等级提示：通过空间分析操作生成一个评价图层，其中有一个属性字段（如class、整型）是表达每个地块的评价等级。
基本思想：将不同的等级用不同的值来表达，需要将图层进行联合实现过程：（1）打开，将“缓冲_famous_place.shp”、“缓冲_school.shp”、“缓冲_Marketplace.shp”、“缓冲_network.shp”四个图层都分别增加一个字段class，类型为短整型2）打开ArcMAp中，编辑这四个图层，“缓冲_famous_place.shp”、“缓冲_school.shp”、“缓冲_Marketplace.shp”这三个图层的class字段置为1，将“缓冲_network.shp”图层class字段置为-13）在ArcToolBox中执行“联合”命令，输入要素为以上四个图层，连接属性为“ALL”，输出要素类为“Union”，如图34所示图34（4）在Union图层点击右键，打开属性列表，在属性列表中增加一个字段c，类型为短整型，如图35所示图35（5）在字段c列上点击右键，选择字段计算器，将第一步中的四个图层的中得class字段都相加，得到字段c的值，如图36所示，这样字段c的取值为（-1，0，1，2，3），自然就分为了五个等级图36(8) 用专题图表示并整饰专题图l 生成专题图右键“Properties”，在“Symbology”选项页中设置为独立值专题图，以对不同等级的区域进行符号化显示。
设置“字段”为“class”，然后点击最下方的按钮“Add All Values”，将会把“class”字段中出现的所有的值显示到列表中，中间一列表示的是图例中显示的文字，可双击将其修改为对应的等级名称；在“Color Ramp”处选择合适的颜色，亦可双击列表中任一行，修改其颜色或图案如图37所示效果图如图38所示修改标注后如图39所示图37图38图39l 整饰专题图转换视图模式为布局视图，在ArcMap中的地图编辑窗口左下角有四个小图标，从左到右依次为数据视图Data View、布局视图Layout View、刷新Refresh View、暂停绘制Pause Drawing对于左边两个小图标，平时按下的是Data View，在此按下Layout View，来查看布局，相当于打印预览的效果如图40所示图40l 添加标题：通过Insert菜单，插入标题Title：拖动Title，可以移动其位置，如图41所示图41l 添加图例：点击“Insert->Legend”,会出现图例添加向导，根据向导可完成图例添加过程实验结果： 最终效果图如下图所示：体会与心得：通过实验五，了解矢量数据空间分析的原理，掌握空间数据查询的基本操作，掌握空间矢量数据的缓冲区分析、叠加分析等空间分析基本操作和用途。
进行空间分析最重要的前提是要弄清楚目标和条件在进行空间数据查询时，要准确选择“选择方法”（从图层中选择要素，添加到当前选择集，从当前选择集中移除，从当前选择集中选择），因为每一种选择方法都是不同的，就像在实验中，如果选错了，就可能不是在之前选择的基础上继续选择，可能会得到错误的结果在缓冲区分析时，要准确选择建立何种缓冲区在实验得到最终结果时，还是挺有成就感的，也体会到ArcGIS空间分析能力很强专心---专注---专业。
