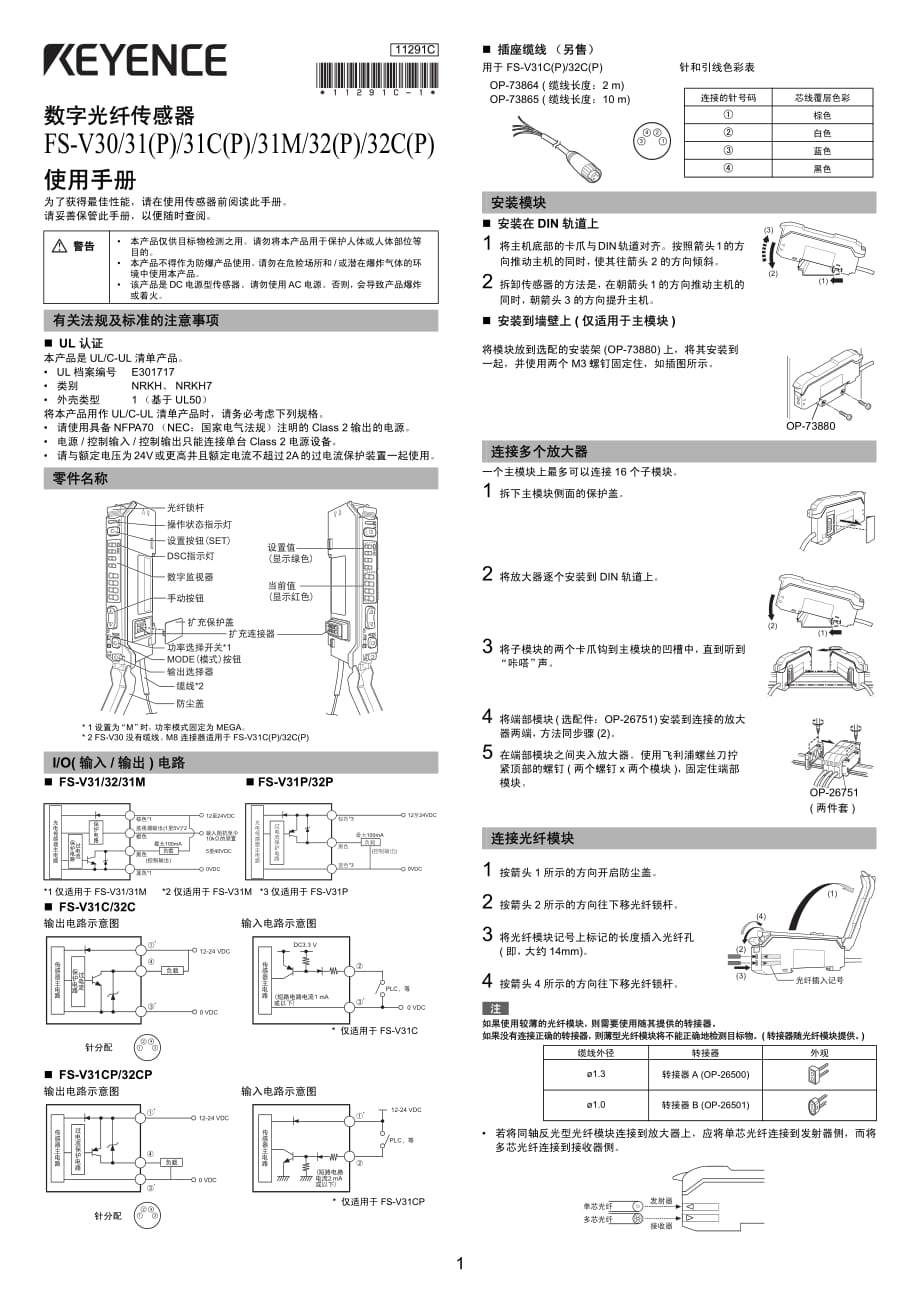

1 数字光纤传感器数字光纤传感器 FS-V30/31(P)/31C(P)/31M/32(P)/32C(P) 使用手册使用手册 为了获得最佳性能，请在使用传感器前阅读此手册 请妥善保管此手册，以便随时查阅 有关法规及标准的注意事项有关法规及标准的注意事项 ? UL 认证认证 本产品是 UL/C-UL 清单产品 •UL 档案编号E301717 •类别NRKH、 NRKH7 •外壳类型1 （基于 UL50） 将本产品用作 UL/C-UL 清单产品时，请务必考虑下列规格 •请使用具备 NFPA70 （NEC：国家电气法规）注明的 Class 2 输出的电源 •电源 / 控制输入 / 控制输出只能连接单台 Class 2 电源设备 •请与额定电压为24V或更高并且额定电流不超过2A的过电流保护装置一起使用 零件名称零件名称 I/O( 输入输入 / 输出输出 ) 电路电路 ? FS-V31/32/31M? FS-V31P/32P *1 仅适用于 FS-V31/31M *2 仅适用于 FS-V31M *3 仅适用于 FS-V31P ? FS-V31C/32C 输出电路示意图输入电路示意图 ? FS-V31CP/32CP 输出电路示意图输入电路示意图 ? 插座缆线 （另售）插座缆线 （另售） 用于 FS-V31C(P)/32C(P)针和引线色彩表 安装模块安装模块 ? 安装在安装在 DIN 轨道上轨道上 1将主机底部的卡爪与DIN轨道对齐。
按照箭头1的方 向推动主机的同时， 使其往箭头 2 的方向倾斜 2拆卸传感器的方法是， 在朝箭头1的方向推动主机的 同时， 朝箭头 3 的方向提升主机 ? 安装到墙壁上安装到墙壁上 ( 仅适用于主模块仅适用于主模块 ) 将模块放到选配的安装架 (OP-73880) 上，将其安装到 一起，并使用两个 M3 螺钉固定住，如插图所示 连接多个放大器连接多个放大器 一个主模块上最多可以连接 16 个子模块 1拆下主模块侧面的保护盖 2将放大器逐个安装到 DIN 轨道上 3将子模块的两个卡爪钩到主模块的凹槽中， 直到听到 “咔嗒” 声 4将端部模块(选配件 ： OP-26751)安装到连接的放大 器两端， 方法同步骤 (2) 5在端部模块之间夹入放大器 使用飞利浦螺丝刀拧 紧顶部的螺钉 ( 两个螺钉 x 两个模块 )， 固定住端部 模块 连接光纤模块连接光纤模块 1按箭头 1 所示的方向开启防尘盖 2按箭头 2 所示的方向往下移光纤锁杆 3将光纤模块记号上标记的长度插入光纤孔 ( 即， 大约 14mm) 4按箭头 4 所示的方向往下移光纤锁杆 注 如果使用较薄的光纤模块， 则需要使用随其提供的转接器。
如果没有连接正确的转接器， 则薄型光纤模块将不能正确地检测目标物 如果使用较薄的光纤模块， 则需要使用随其提供的转接器 如果没有连接正确的转接器， 则薄型光纤模块将不能正确地检测目标物 (转接器随光纤模块提供转接器随光纤模块提供 ) •若将同轴反光型光纤模块连接到放大器上，应将单芯光纤连接到发射器侧，而将 多芯光纤连接到接收器侧 警告 •本产品仅供目标物检测之用请勿将本产品用于保护人体或人体部位等 目的 •本产品不得作为防爆产品使用 请勿在危险场所和/或潜在爆炸气体的环 境中使用本产品 •该产品是 DC 电源型传感器 请勿使用AC 电源 否则， 会导致产品爆炸 或着火 SELM SELM DSC DSC 操作状态指示灯 数字监视器 设置值 (显示绿色) 当前值 (显示红色) 防尘盖 光纤锁杆 设置按钮(SET) DSC指示灯 手动按钮 MODE(模式)按钮 功率选择开关*1 扩充保护盖 扩充连接器 输出选择器 缆线*2 * 1 设置为 “M” 时， 功率模式固定为 MEGA * 2 FS-V30 没有缆线 M8 连接器适用于 FS-V31C(P)/32C(P) 最大100mA 0VDC 12至24VDC (控制输出) 棕色*1 橙色 监视器输出(1至5V)*2 蓝色*1 黑色 光电传感器主电路 过电流 保护电路 保护电路 5至40VDC 输入阻抗至少 10kΩ的装置 负载 光电传感器主电路 最大100mA 0VDC 12至24VDC (控制输出) 棕色*3 蓝色*3 黑色 负载 过电流保护电路 0 VDC 12-24 VDC ?* ?? 传感器主电路 过电流 保护电路 负载 ?* DC3.3 V ?* ? (短路电路电流1 mA 或以下) PLC，等 0 VDC 传感器主电路 针分配 1 2 3 4 * 仅适用于 FS-V31C ?* ?* ? 0 VDC 12-24 VDC 传感器主电路 过电流保护电路 负载 ?* ? (短路电路 电流2 mA 或以下) PLC，等 12-24 VDC 传感器主电路 针分配 1 2 3 4 * 仅适用于 FS-V31CP 缆线外径转接器外观 1.3转接器 A (OP-26500) 1.0转接器 B (OP-26501) 连接的针号码芯线覆层色彩 ? 棕色 ? 白色 ? 蓝色 ? 黑色 OP-73864 ( 缆线长度：2 m) OP-73865 ( 缆线长度：10 m) 3 4 1 2 (1) (2) (3) OP-73880 (1) (2) OP-26751 ( 两件套 ) 光纤插入记号 (1) (4) (2) (3) 发射器 单芯光纤 多芯光纤 接收器 11291C 2 设置灵敏度设置灵敏度 ? 两点校准两点校准 该模式中，使用的 PV 将是有无工件时获得的两个传感值的平均值。
1在光纤模块前方没有放置任何工件时， 按 SET( 设置 ) 按钮 2将一个工件放置在光纤模块前面， 并按 SET( 设置 ) 按钮 如果灵敏度差没有足够的空间，在完成校准后， “____”会闪烁约 2 秒钟 即使在 这种情况下，设置值仍将储存在内存内 ? 设置最大灵敏度设置最大灵敏度 如果是反光型工件，则在不放置工件的情况下设置灵敏度；若是光透过型工件，则 在放置工件的情况下设置 在上图所示的状态下，按 SET( 设置 ) 按钮 3 秒钟 (SET( 设置 ) 闪烁时释放按钮 ) 设置灵敏度时，设置的值应比接收的光强略高 ? 全自动校准全自动校准 该模式中， PV 将设置为给定时间内测得的最大与最小关联值之平均值 使用该模 式检测移动的工件 1在工件穿过光纤模块的传感区域时， 按住 SET( 设置 ) 按钮至少 3 秒钟 •按住 SET( 设置 ) 按钮时， 将根据关联值设置传感器的灵敏度 •设置完成后， 设置值显示在数字监视器上 ? 定位校准定位校准 1在光纤模块前方没有放置任何工件时， 按 SET( 设置 ) 按钮 2将工件放置在想要执行定位的位置 按住 SET( 设置 ) 按钮至少 3 秒钟，直到显示屏闪烁。
灵敏度微调灵敏度微调 按手动按钮可以直接变更设置值 百分比百分比 (％％) 校准校准 这种校准方法在设置灵敏度时能够参照接收的光强百分比进行设置 例如，如果目标值设置为 -10P，那么，按动 SET( 设置 ) 按钮时，确定的设置值比 接收到的光强低 10% 1选择灵敏度设置方法时 ( 第 4 页第 2 项 )， 选择 % 校准， 然后设置校准的目标值 2参考所需的光强 ( 通常不使用工件 )， 按 SET( 设置 ) 按钮 * 使用 % 校准时，不能使用其它校准 ( 灵敏度设置 ) * 使用 FS-V31C(P)/32C(P)， 通过从 PLC 或其他设备周期性地执行外部校准，即使 有微小的灵敏度差距也可以稳定地执行检测 输出选择输出选择 可以选择 light-ON 模式或 dark-ON 模式 动态灵敏度校正动态灵敏度校正 (DSC) 功能功能 没有工件时 ( 输出 OFF( 关闭 ))， DSC 自动根据接收的光强变化校正设置值 在确定有无工件的过程中，如果光强差异较小，这种功能会很有效 在选择检测模式时 ( 第 4 页第 4 项 )，选择 “动态灵敏度校正模式” * 设置灵敏度的方法与一般模式相同。
设置 DSC 功能时， DSC 指示灯亮起 *选择 Light ON 时，可校正的范围上限是初始设置值的两倍 *即使在关闭电源后，该数值仍会保留在内存内 *在输出 OFF( 关闭 ) 过程中光强剧烈波动或者 L/D ON 选择不当时，DSC 指示灯 会闪烁 在这种情况下，请再次检查设置值 边缘检测模式边缘检测模式 该模式检测给定时间内接收光强的变化 ? 过滤片设置过滤片设置 一般情况下，这一设置值应保留其初始值 如果工件之间的过道间隔太小，以致模 块不能响应，那么应加强过滤水平，并重试 可选择的过滤水平因功率模式而异 *HSP: HIGH SPEED 数值越小， 过滤片越强， 模块越难以对光强的渐变做出响应 ? 设置灵敏度设置灵敏度 快速按一次 SET( 设置 ) 按钮时，灵敏度设置为最大 如果设置值太小，且模块检测目标物而非工件时，应将设置值微调为一个较大 的数值 ? 切换输出时的操作切换输出时的操作 设置扩充显示设置扩充显示 ( 第第 5 页第页第 8 项项 ) 接收光强的位数时接收光强的位数时 1快速按一次手动按钮， 然后检验并确保设置值闪烁 2设置值闪烁时， 使用手动按钮修改设置值。
DSC DSC 完成设置后，设置值会显示出来 工件 DSC 至少3秒 “反光型” “光透过型” DSC 工件 DSC DSC 完成设置后，设置值会显示出来 头部 工件 SELM DSC 上升边缘检测检测接收光强的增加 ( 上升边缘 ) 下降边缘检测检测接收光强的下降 ( 下降边缘 ) 过滤片水平 HSP*FINETURBOSUPERULTRAMEGA 默认状态 589999 设置范围1 至 54 至 85 至 96 至 98 至 9仅 9 设置操作 L-ON 一般 OFF( 关闭 ) 仅在光强变化时 ON( 开启 ) D-ON 一般 ON( 开启 ) 在光强变化时 OFF( 关闭 ) SELM DSC (1)按 (2) SELM 选择区域检测模式时， 选项为NO和NC DSC 按下(1)后的5秒钟内 按一下(2) SELM DSC DSC指示灯 3 区域检测模式区域检测模式 此模式适用于检测某个范围内的接收光强 要设置此模式，在检测模式中选择区域检测模式 ( 第 4 页第 4 项 ) 设置该值时，注意上限设置值要大于下限设置值 若上限设置值小于或等于下限设置值，则模块将无 法响应。
? 如何切换上限设置值如何切换上限设置值 (HI) 和下限设置值和下限设置值 (LO) 按按钮时， “HI”或 “LO”和设置值会交替闪烁 在画面交替闪烁时，如果按 MODE( 模式 ) 按钮， “HI”或 “LO”显示会发生变 化 配置灵敏度设置值的方法与一般检测模式相同 设置显示比例设置显示比例 此功能用于根据 “目标值比例”调节接收光强 1选择显示值校正功能时 ( 第 5 页第 6 项 )， 首先选择显示比例功能， 然后设置目标 值 ( 这里说明的是目标值设置为 2000 的情况 ) 2正常显示过程中， 同时按 MODE( 模式 ) 和 SET( 设置 ) 按钮 ( 这时， 对当前光强执行按比例缩放 ) 根据目前接收到的光强，在如下范围设置基准光接收强度： •在选择边缘检测模式时，不能设置数值 •即使在关闭电源后，该数值仍会保留在内存内 •该数值不会反映在 FS-V31M 的模拟输出中 •使用 FS-V31C(P)/32C(P) 时，可以使用外部输入 零移位功能零移位功能 零移位功能用于将当前的光强强制设置为零 1在画面上选择数值校正功能时 ( 第 5 页第 6 项 )， 选择 “零移位功能” 。
2按 MODE( 模式 ) 。
