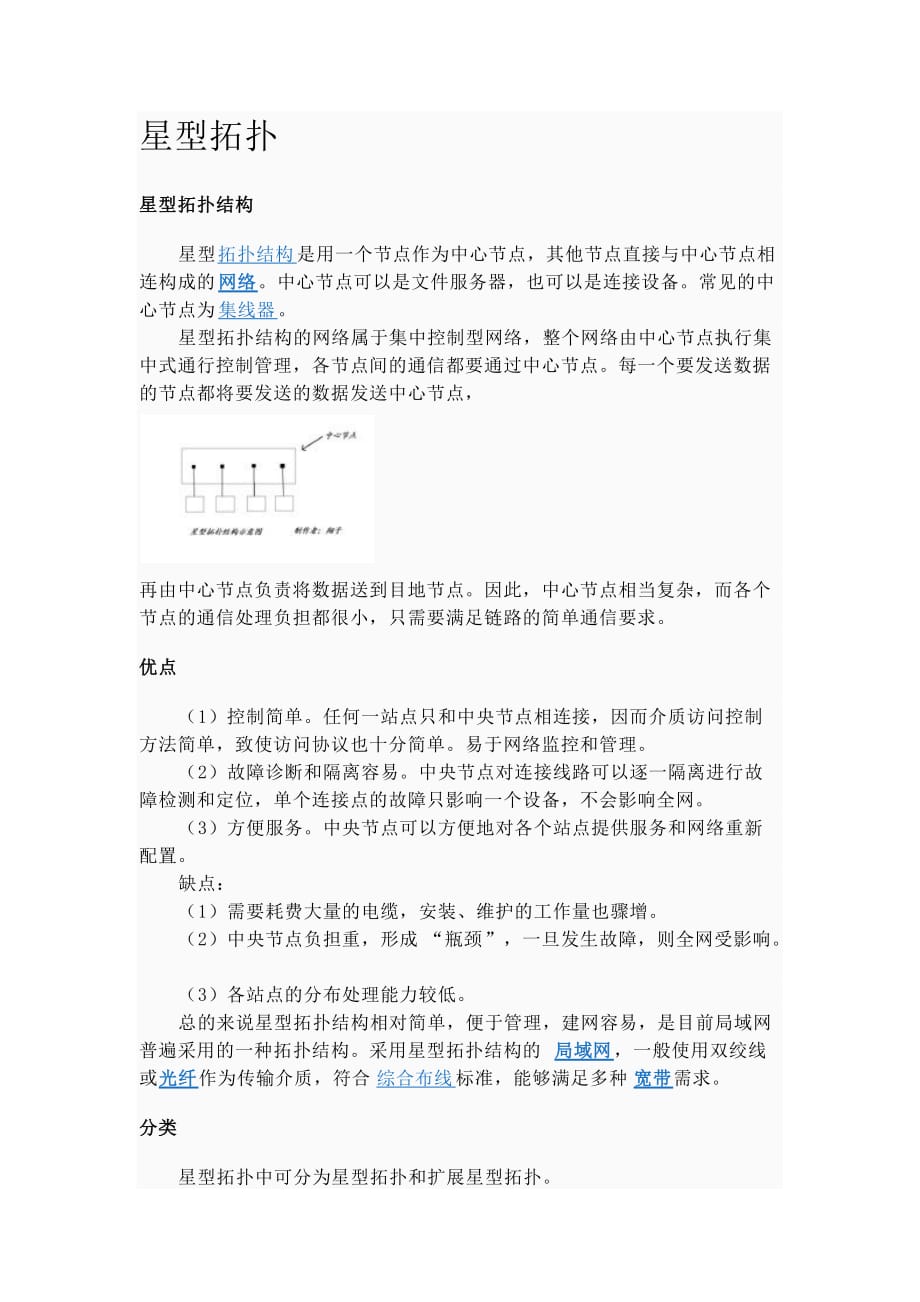

星型拓扑结构

星型拓扑星型拓扑结构　　星型拓扑结构是用一个节点作为中心节点，其他节点直接与中心节点相连构成的网络中心节点可以是文件服务器，也可以是连接设备常见的中心节点为集线器 　　星型拓扑结构的网络属于集中控制型网络，整个网络由中心节点执行集中式通行控制管理，各节点间的通信都要通过中心节点每一个要发送数据的节点都将要发送的数据发送中心节点， 再由中心节点负责将数据送到目地节点因此，中心节点相当复杂，而各个节点的通信处理负担都很小，只需要满足链路的简单通信要求 优点　　（1）控制简单任何一站点只和中央节点相连接，因而介质访问控制方法简单，致使访问协议也十分简单易于网络监控和管理 　　（2）故障诊断和隔离容易中央节点对连接线路可以逐一隔离进行故障检测和定位，单个连接点的故障只影响一个设备，不会影响全网 　　（3）方便服务中央节点可以方便地对各个站点提供服务和网络重新配置 　　缺点： 　　（1）需要耗费大量的电缆，安装、维护的工作量也骤增 　　（2）中央节点负担重，形成“瓶颈”，一旦发生故障，则全网受影响 　　（3）各站点的分布处理能力较低 　　总的来说星型拓扑结构相对简单，便于管理，建网容易，是目前局域网普遍采用的一种拓扑结构。

采用星型拓扑结构的局域网，一般使用双绞线或光纤作为传输介质，符合综合布线标准，能够满足多种宽带需求 分类　　星型拓扑中可分为星型拓扑和扩展星型拓扑 星型拓扑　　尽管物理星型拓扑的实施费用高于物理总线拓扑，然而星型拓扑的优势却使其物超所值每台设备通过各自的线缆连接到中心设备，因此某根电缆出现问题时只会影响到那一台设备，而网络的其他组件依然可正常运行这个优点极其重要，这也正是所有新设计的以太网都采用的物理星型拓扑的原因所在 扩展星型拓扑　　如果星型网络扩展到包含与主网络设备相连的其它网络设备，这种拓扑就称为扩展星型拓扑 　　纯扩展星型拓扑的问题是：如果中心点出现故障，网络的大部分组件就会被断开。
