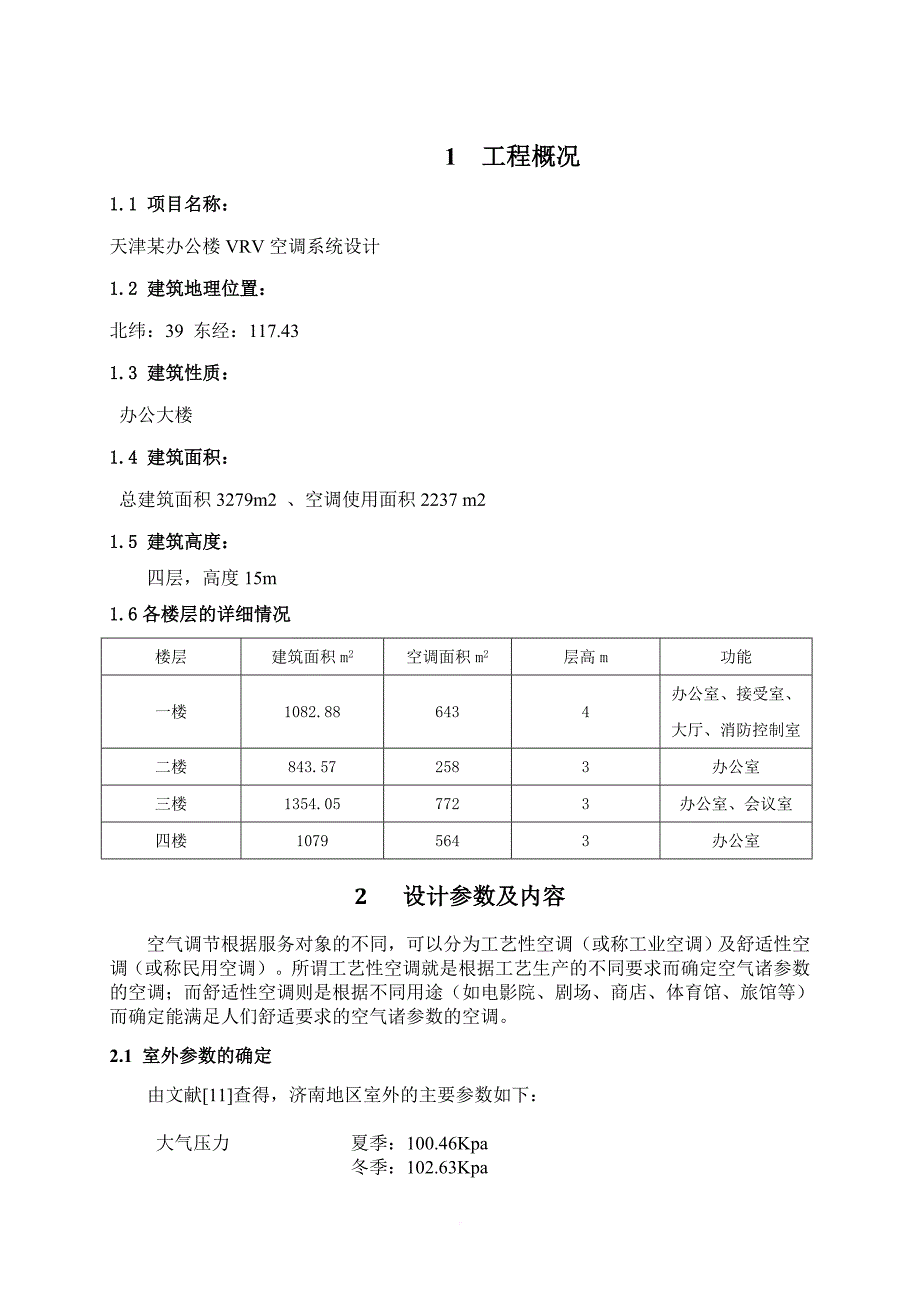

山东建筑大学毕业设计说明书1 工程概况1.1 项目名称：天津某办公楼VRV空调系统设计1.2 建筑地理位置：北纬：39 东经：117.431.3 建筑性质：办公大楼1.4 建筑面积：总建筑面积3279m2 、空调使用面积2237 m21.5 建筑高度：四层，高度15m1.6各楼层的详细情况楼层建筑面积m2空调面积m2层高m功能一楼1082.886434办公室、接受室、大厅、消防控制室二楼843.572583办公室三楼1354.057723办公室、会议室四楼10795643办公室2 设计参数及内容空气调节根据服务对象的不同，可以分为工艺性空调（或称工业空调）及舒适性空调（或称民用空调）所谓工艺性空调就是根据工艺生产的不同要求而确定空气诸参数的空调；而舒适性空调则是根据不同用途（如电影院、剧场、商店、体育馆、旅馆等）而确定能满足人们舒适要求的空气诸参数的空调2.1 室外参数的确定由文献[11]查得，济南地区室外的主要参数如下： 大气压力 夏季：100.46Kpa 冬季：102.63Kpa 室外空气参数 夏季空调室外计算干球温度：32.5℃ 夏季空调室外计算湿球温度：26.9℃ 夏季室外日平均温度：29.6℃ 夏季室外计算相对湿度：68% 夏季室外平均风速：4.2m/s 2.2 室内参数的确定2.2.1对于舒适性空调的室内参数规定：夏季 温 度：应采用24～28ºC; 相对湿度：应采用40%～65%； 风 速：不应大于0.3m/s. ——由文献[11]P31查得 根据实际情况,本设计夏季室内温度取25˚C,室内相对湿度取68％。
室内风速取0.2m/s2.2.2 噪声要求根据实际情况,办公室≤45dB(A)；会议室≤40-50 dB(A)； 其他<40 dB(A)2.2.3 新风量根据实际情况,本设办公室新风量取30 m³/h.人；会议室新风量：30m³/h.人； 2.2.4 照明负荷根据实际情况,本设计办公室的照明负荷取11W/ m²，会议室的照明负荷取11W/ m² 2.2.4 照明负荷根据实际情况,本设计办公室的设备负荷取13W/ m²，会议室的设备负荷取15W/ m²2.3 设计内容提要1 调研、收集资料，确定初步方案，并确定室外机的大体位置；2 空调负荷计算，包括各围护结构冷负荷计算，湿负荷计算，新风负荷计算等；3 室内机选择计算、新风设备选择计算；4 布置室内机及新风设备；5 根据房间使用功能或要求划分多联机系统；6 确定室外机位置；7 根据划分系统计算选择室外机；8 校核各室内机的实际供冷量，若实际制冷量不满足要求，适当调整室内机9 检查各系统的室内外机容量配比（50%—130%），适当调整室内机型号，使其满足配比要求；10 根据室内外机容量，标注配管管径和分歧管型号规格3 空调负荷计算空调负荷计算包括室内负荷、新风负荷、再热负荷和风机、风管温升负荷，室内负荷又包括围护结构、人员、照明、设备及其它负荷。
舒适性空调没有再热，本设计中忽略风机、风管温升负荷空调房间冷（热）、湿负荷是确定空调系统送风量和空调设备容量的基本依据在室内外热、湿量作用下，某一时刻进入一个恒温恒湿房间内的总热量和湿量称为在该时刻的得热量和得湿量当得热量为负值时称为耗（失）热量在某一时刻为保持房间恒温恒湿，需向房间供应的冷量称为冷负荷；相反，为补偿房间失热而需向房间供应的热量称为热负荷；为维持室内相对湿度所需由房间除去或增加的湿量称为湿负荷空调房间的得热量由下列各项得热量组成：1）通过围护结构传入室内的热量；2）通过窗户进入室内的太阳辐射热量；3）人体、照明、设备散入房间的热量；4）食品或物料的散热量；5）渗透空气带入室内的热量；6）伴随各种散湿过程产生的潜热量 —— 摘自文献[1]P203.1空调冷负荷计算空调冷负荷是指为了维护室温恒定，空调设备在单位时间内必须自室内取走的热量，即在单位时间内必须向室内供给的冷量冷负荷计算包括谐波法和工程估算法空调负荷计算包括室内负荷、新风负荷、再热负荷和风机、风管温升负荷，室内负荷又包括围护结构、人员、照明、设备及其它负荷。
舒适性空调没有再热，本设计中忽略风机、风管温升负荷本设计只对办公室、会议室、做详细计算，其余房间用工程估算法进行概算3.1.1外墙冷负荷计算外墙结构参数由文献[1]P272页附录序号44查得： K=1.95W/m2·k ε=8.5h β=0.35夏季：室内计算温度tN=25℃，办公楼计算区间为：8：00-18：00，因为ε=8.5h，计算区间：8：00-18：00工程上一般用简化的计算方法由文献[1]P44 页公式2-58得：CLQτ=KF△tτ-ε式中 CLQτ－外墙冷负荷，Ｗ；τ －计算时刻，h；є －围护结构表面受到周期为24小时谐性温度波作用，温度波传到内表面的时间延迟，h；τ-є －温度波的作用时间，即温度波作用于围护结构内表面的时间，h；K －围护结构传热系数，Ｗ／m２▪Ｋ；F －围护结构的计算面积，m２；Δtτ-ε－作用时刻下围护结构的冷负荷计算温差，简称负荷温差由文献[1]P282附录2-103.1.2内墙得热本设计中，如果旁边的办公室没有安装空调，则需计算内墙传热没有安装空调的房间室内温度设为32℃，由文献[4]P54公式2-6得计算公式：Q＝KFΔt式中 Q — 内墙传热冷负荷，W；K — 窗的传热系数，Ｗ／m２▪Ｋ；F — 围护结构的计算面积，m２；∆t — 室内外的温差，℃；本设计中需精算的几个房间内墙得热量相对小，忽略计算。
3.1.3门窗负荷计算（1）瞬变传热引起的冷负荷瞬变传热引起的冷负荷由文献[1]P45公式2-60计算可得：CLQc·τ=KF∆tτ式中 CLQc·τ — 玻璃窗瞬变传热引起的冷负荷，W； K — 窗户的传热系数，Ｗ／m２▪Ｋ；F — 窗口的面积，m２；△t —计算时刻的负荷温差，℃由文献[1]P287附录2－12中查得2）外窗日射得热形成的冷负荷窗户日射得热形成的冷负荷可按文献[1]P45公式2-61进行计算：CLQj﹒τ=xgxdcncsFJj·ح 式中 xg — 窗户的有效面积系数，本设计单层钢窗为0.85 xd — 地点修正系数；可由文献[1]P291表中查得cn — 窗内遮阳设施的遮阳系数；文献[1]附录2-8取浅色白布帘cn＝0.5cs — 窗玻璃的遮挡系数；本设计为5mm厚普通玻璃cs＝0.93 F — 窗户的面积，m２；Jj·τ— 计算时刻时透过单位窗口面积的太阳辐射热形成的冷负荷，简称负荷强度，Ｗ／m２可由文献[1]P291附录2-13中查得由文献[1]P287附录2-12查得：房间类型为中型由文献[1]P276序号1查得：楼板为1型楼板 υf=1.5 3.1.4人体负荷计算人体负荷分显热负荷和潜热负荷两种，其中潜热负荷将直接变成冷负荷，不需做其它。
人体散热形成的冷负荷与年龄、衣着、性别、劳动强度以及环境条件（温、湿度）等多种因素相关为了实际计算方便，可以以成年男子为基础，乘以考虑了各类人员组成比例的系数，称群集系数由文献[1]查得显热负荷可按以下公式进行计算：CLQτ＝QCLQ其中 Q＝qnn’q－不同室温和劳动性质时成年男子散热量 由文献[1] P53表2-16查得n－室内全部人数n’－群集系数 由文献[1] P53表2-15查得人体潜热冷负荷：人体散湿形成的潜热冷负荷Qr 可按下式计算Qr=qnn′其中 q - 不同室温和劳动性质时成年男子潜热散热量，W，由参考文献6查取； n - 室内全部人数； n′-群集系数，见参考文献[2]表2-15研发室人员的体力活动性质属于极轻劳动，查25℃下成年男子潜热散热量为69W；食堂人员活动性质属于轻度劳动，查25℃下成年男子潜热散热量为99W；休息室人员活动性质属于静坐，查25℃下成年男子潜热散热量为48W在本设计中，办公室按阅览室静坐来算，办公室按5m2/人，会议室按3 m2/人3.1.5照明负荷计算照明设备散热量属于得热，虽然得热量随时间变化不大，但仍看为不稳定得热。
因不知室内灯具数量以及消耗功率，因此对照明得热形成的冷负荷进行估算，查参考文献[1]表11-1-15可知，本设计中，办公室按30W/m2，会议室按30W/m2计算各房间照明负荷详细结果见下表）3.1.6设备负荷计算设备设备散热量属于得热，虽然得热量随时间变化不大，但仍看为不稳定得热因不知室内设备数量以及消耗功率，因此对设备得热形成的冷负荷进行估算查参考文献[1]，本设计中，办公室大厅按25W/m2，会议室按15W/m2计算各房间设备负荷计算详细结果见下表负荷详细计算表1001办公室基本参数房间名称房间面积(㎡)夏季设计温度(℃)夏季相对湿度(%)办公室312560人体人数劳动强度群集系数时间指派7.75静坐0.89人员_办公建筑_工作日新风[冷]新风量(m^3)新风负荷类型计算方法新风机组处理状态热回收类型时间指派232.5新风冷负荷稳态计算处理到室内点状态不考虑热回收过程默认时间设备设备类型设备功率(KW)时间指派电子设备0.4人员_办公建筑_工作日灯光灯光类型安装功率(W)时间指派白炽灯341人员_办公建筑_工作日外墙[西]外墙名称外墙朝向外墙围护结构外墙长度(m)外墙宽度(m)外墙面积(㎡)外墙净面积(㎡)外墙[西]西混凝土加气混凝土280()5.542219.84外窗[西,2]外窗名称外窗朝向外窗围护结构外窗长度(m)外窗宽度(m)外窗面积(㎡)遮阳类型外窗[西,2]西单层塑钢窗0.61.81.08无遮阳设施外窗[南]外窗名称外窗朝向外窗围护结构外窗长度(m)外窗宽度(m)外窗面积(㎡)遮阳类型外窗[南]南单层塑钢窗0.51.80.9无遮阳设施内门内门名称内门围护结构内门长度(m)内门宽度(m)内门面积(㎡)内门。
