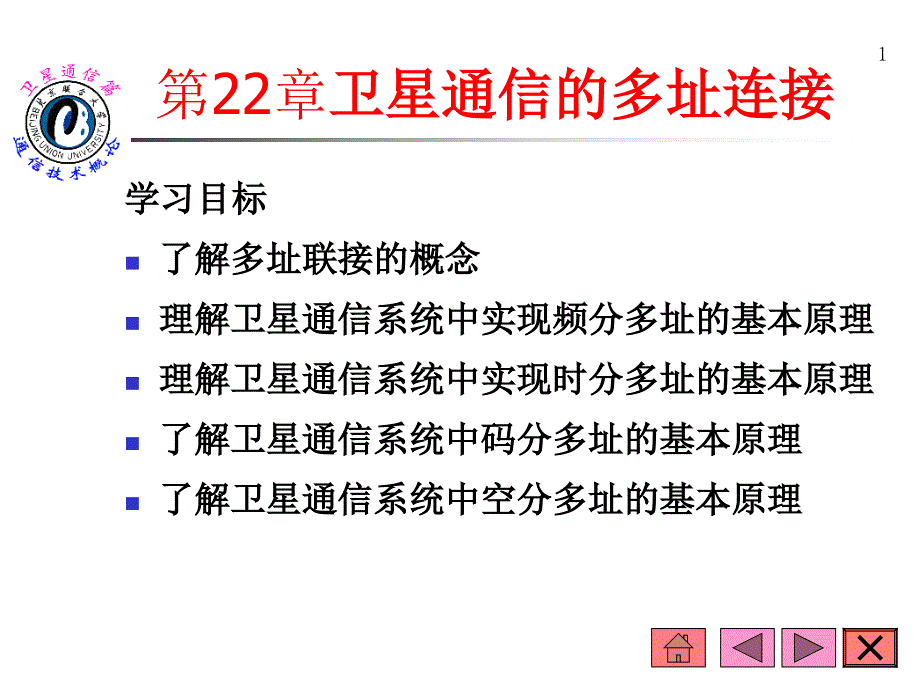

第22章卫星通信的多址连接,学习目标 了解多址联接的概念 理解卫星通信系统中实现频分多址的基本原理 理解卫星通信系统中实现时分多址的基本原理 了解卫星通信系统中码分多址的基本原理 了解卫星通信系统中空分多址的基本原理,1,第22章卫星通信的多址连接,多址联接是指在卫星的覆盖区内，各地球站通过同一个卫星，同时分别建立相互之间的通信线路而实现的各地球站之间通信的一种方式卫星通信能同时实现多方向多个地球站之间的相互联系，这种特性称为多址连接对于多址连接方式来说，最关键的是每个地球站都能迅速准确从卫星转发下来的总信号中分出发给自己的信号实现多址连接的技术基础是信号分割，也就是在发端对信号进行适当的设计，使系统中各地球站所发射的信号各有差别；而各地球站具有信号识别能力，能从卫星转发的总信号中只收本站所需的信号常用的多址连接方式有频分多址、时分多址、码分多址和空分多址2,22.1 频分多址（FDMA）,卫星通信系统使用的频分多址是将通信卫星使用的频带分割成若干互不重叠的部分，再将它们分别分配给各个地球站各个地球站按所分配的频带发送信号，接收端的地球站根据频带识别发信站，并从接收到的信号中提取发给本站的信号。
3,22.1 频分多址（FDMA）,4,22.2 时分多址(TDMA),时分多址是把卫星转发器的工作时间周期性的分割成互不重叠的时间间隔即时隙Tk分配给各地球站使用各地球站可以使用相同的载波频率在所分配的时隙内发送信号接收端地球站根据接收信号的时隙位置提取发给本站的信号在这种方式中由于分配给每个地球站的不再是一个特定的载波，而是一个指定的时隙，这样能有效地利用卫星频带而又不使各站信号相互干扰5,22.2 时分多址(TDMA),,6,22.3 码分多址(CDMA),在码分多址卫星通信系统中，各个地球站所发射的载频信号的频率相同，并且各个地球站可同时发射信号但是不同的地球站有不同的地址码，该系统靠不同的地址码来区分不同的地球站各个站的载波信号由该站基带信号和地址码调制；接收站只有使用发射站的地址码才能解调出发射站的信号，其它接收站解调时由于采用的地址码不同，因而不能解调出该发射站的信号7,22.3 码分多址(CDMA),在码分多址卫星通信系统中，各个地球站所发射的载频信号的频率相同，并且各个地球站可同时发射信号但是不同的地球站有不同的地址码，该系统靠不同的地址码来区分不同的地球站各个站的载波信号由该站基带信号和地址码调制；接收站只有使用发射站的地址码才能解调出发射站的信号，其它接收站解调时由于采用的地址码不同，因而不能解调出该发射站的信号。
8,22.3 码分多址(CDMA),优点 抗干扰性能强 有一定的保密能力 改变地址比较灵活 缺点 要占用很宽的频带，频带利用率一般较低 接收时，对地址码的捕获与同步需有一定时间 类型 直接序列扩频码分多址（DS/ CDMA） 跳频码分多址（FH/CDMA）,9,22.4 空分多址(SDMA),空分多址方式是指在卫星上安装多个天线，这些天线的波束属于点波束，点波束天线它的覆盖面积小,这些点波束天线波束覆盖区分别指向地球表面上的不同区域不同区域的地球站所发射的电波在空间不会互相重叠，利用天线的波束在空间指向的差异来区分不同地球站10,22.4 空分多址(SDMA),卫星上装有转换开关设备，这个转换开关设备是一个空中交换机 ，由这个交换机中的微波开关矩阵网络可根据控制信号的指示把该转换的信号转换到发往相应波束区用的放大器和天线，并转发给相应波束区的指定地球站如果有几个地球站都在同一天线波束覆盖区，则它们之间的站址识别还要借助频分多址方式或时分多址方式11,本章小结,多址联接是指在卫星的覆盖区内，卫星通信能同时分别建立多方向多个地球站相互之间的通信线路，从而同时实现各地球站之间通信的一种方式对于多址连接方式来说，最关键的是每个地球站都能迅速准确从卫星转发下来的总信号中分出发给自己的信号。
常用的多址连接方式有频分多址（FDMA）、时分多址(TDMA)、码分多址(CDMA)和空分多址(SDMA)12,本章小结,频分多址是将通信卫星使用的频带分割成若干互不重叠的部分，再将它们分别分配给各个地球站各个地球站按所分配的频带发送信号，接收端的地球站根据频带识别发信站，并从接收到的信号中提取发给本站的信号频分多址系统存在的一个严重问题就是会产生互调干扰频分多址方式可分成多址载波方式和单址载波方式13,本章小结,时分多址是把卫星转发器的工作时间周期性的分割成互不重叠的时间间隔即时隙Tk分配给各地球站使用各地球站可以使用相同的载波频率在所分配的时隙内发送信号接收端地球站根据接收信号的时隙位置提取发给本站的信号 14,本章小结,码分多址是各个地球站所发射的载频信号的频率相同，并且各个地球站可同时发射信号但是不同的地球站有不同的地址码，该系统靠不同的地址码来区分不同的地球站目前应用较多的是直接序列扩频码分多址（DS/ CDMA）和跳频码分多址（FH/CDMA）15,本章小结,空分多址方式是不同区域的地球站所发射或接收的电波在空间不会互相重叠，通信卫星利用天线的上波束在空间指向的差异来区分不同的地球站。
16,思考题与作业习题,思考题：常见的多址联接方式有哪些？它们分别是如何实现站址区分的？ 作业习题：P119 22.4,17,。
