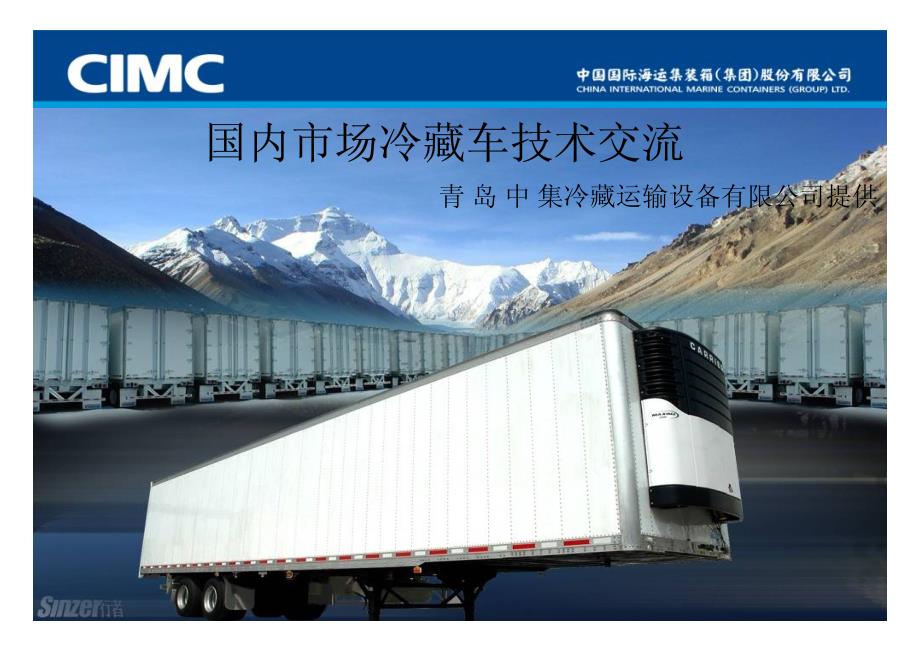

国内市场冷藏车技术交流国内市场冷藏车技术交流 青 岛 中 集冷藏运输设备有限公司提供 国内市场冷藏车解决方案国内市场冷藏车解决方案 • 一、青岛中集冷藏车辆公司介绍 • 二、欧美结构冷藏车介绍 • 三、冷藏运输半挂车方案 • 四、双温冷藏车方案 • 五、冷藏车重要结构选配及推荐 • 六、青岛冷藏车辆专利结构介绍 • 七、关于发泡材料的展望 青岛冷藏产业基地 青岛中集冷藏箱制造有 限公司 青岛中集冷藏箱制造有 限公司 青岛中集特种冷藏设备 有限公司 青岛中集特种冷藏设备 有限公司 青岛中集冷藏运输设备 有限公司 青岛中集冷藏运输设备 有限公司 Qingdao CIMC Reefer Trailer Co., Ltd. 标准海运冷藏集装箱标准海运冷藏集装箱特种冷藏箱特种冷藏箱 冷藏半挂车、厢式冷 藏车等 冷藏半挂车、厢式冷 藏车等 Qingdao CIMC Reefer Trailer Co., Ltd. 青岛中集冷藏车辆工厂简介青岛中集冷藏车辆工厂简介 • 2003年起为中铁物流等国内客户生产铝铆接厢式半挂车年起为中铁物流等国内客户生产铝铆接厢式半挂车 • 2005年开展中美互动项目研发美国冷藏车。
年开展中美互动项目研发美国冷藏车 • 2006年生产第一台美国年生产第一台美国53’冷藏半挂车样车，并为美国客户定制 生产两台到美国试用 冷藏半挂车样车，并为美国客户定制 生产两台到美国试用 • 2008年青岛中集冷藏车辆公司成立年青岛中集冷藏车辆公司成立 Qingdao CIMC Reefer Trailer Co., Ltd. 青岛中集冷藏车辆工厂简介青岛中集冷藏车辆工厂简介 • 2009年年3月青岛中集冷藏车辆第一台展车参加美国月青岛中集冷藏车辆第一台展车参加美国trailer展，取得 轰动效果，美国专业月刊 展，取得 轰动效果，美国专业月刊Trailerbody Builder杂志专题进行了报 道 杂志专题进行了报 道 • 2009年初，青岛中集冷藏车完成一期生产线建设，正式面向北美 地区接单销售目前在美国已经发展了 年初，青岛中集冷藏车完成一期生产线建设，正式面向北美 地区接单销售目前在美国已经发展了16家客户 • 09年欧洲年欧洲P1样车完成样车完成, 09年年9月参加中集车辆研讨会月参加中集车辆研讨会 • 09年同时开展面向中国、澳洲、中东、东南亚、南美等国家的冷 藏挂车和冷藏汽车的设计及样车生产。
年同时开展面向中国、澳洲、中东、东南亚、南美等国家的冷 藏挂车和冷藏汽车的设计及样车生产 Qingdao CIMC Reefer Trailer Co., Ltd. QCTC Mfg Facility Location 冷藏车厂鸟瞰图 青岛冷车工厂占地面积 QCTC Mfg Facility Location 冷藏车厂鸟瞰图 青岛冷车工厂占地面积27.3万平方米，生产车间占地万平方米，生产车间占地5.15万平方米一期已经完成投资万平方米一期已经完成投资2.2亿， 年生产能力达到 亿， 年生产能力达到5,000台台53英尺冷藏半挂车二期投资将达到英尺冷藏半挂车二期投资将达到10,000台台/年的生产能力年的生产能力 Qingdao CIMC Reefer Trailer Co., Ltd. 生产线设备情况生产线设备情况 侧板自动罗拉机底侧梁自动冲孔机侧板生产线 地板自动焊接设备 侧板自动铆接生产线地板生产线 Qingdao CIMC Reefer Trailer Co., Ltd. 生产线设备情况生产线设备情况 侧板发泡前台位 三明治发泡设备 总装配生产线 顶板自动铆接生产线底角封自动焊接生产线车体落成生产线顶板自动铆接生产线底角封自动焊接生产线车体落成生产线 Qingdao CIMC Reefer Trailer Co., Ltd. 冷藏半挂车的跨洋运输 9 9 3. 3. 欧州欧州欧州欧州 EuropeEurope 1. 1. 北美州北美州北美州北美州 N. AmericaN. America 5. 5. 南美州南美州南美州南美州 S. AmericaS. America 2. 2. 亚洲亚洲亚洲亚洲 AsiaAsia 4. 4. 大洋洲大洋洲大洋洲大洋洲 Australia/New Australia/New ZealandZealand Qingdao CIMC Reefer Trailer Co., Ltd. 面向北美地区市场销售的53英尺16米冷藏车结构（铝制铆接结构） - 总重总重30吨；吨； - 无大梁结构；无大梁结构； - 后两轴可前后移动改变 后悬位置，调整轴荷。
后两轴可前后移动改变 后悬位置，调整轴荷 - 空气悬挂和空气悬挂和ABS制动 整体结构采用铝板铆接，低密度发泡具有重量轻、标准化程度高和成本低 的优点 制动 整体结构采用铝板铆接，低密度发泡具有重量轻、标准化程度高和成本低 的优点 Qingdao CIMC Reefer Trailer Co., Ltd. 面向北美地区市场开发的冷藏车内部结构（铝制铆接结构） 厢体各部分结构厢体各部分结构厢体各部分结构厢体各部分结构 内部地板采用内部地板采用DUCT（堡型）铝地板或平地板；侧板采用（堡型）铝地板或平地板；侧板采用FRP/VERSITEX配 防磨板的结构设计内部简洁、美观、实用 配 防磨板的结构设计内部简洁、美观、实用 Qingdao CIMC Reefer Trailer Co., Ltd. 2010 Model Reefer Trailer2010 Model Reefer Trailer Qingdao CIMC Reefer Trailer Co., Ltd. 面向欧洲市场开发的冷藏挂车（钢制粘接结构） 欧洲冷藏挂车为三轴带大梁结构，总重约35吨，采用高密度发 泡；内外侧板均为钢板粘接结构。
空气悬挂、 EBS盘式制动 器 Qingdao CIMC Reefer Trailer Co., Ltd. 面向欧洲市场开发的冷藏车（钢制粘接结构） 欧洲车特点是：粘接、分片发泡、可异地组装箱体、板面平整 美观、无铆钉，但价格很高 Qingdao CIMC Reefer Trailer Co., Ltd. 三、国内内陆运输冷藏半挂车解决方案 1、国家为鼓励货物运输向大型厢式挂车发展，新的中国法规GB1589，从 2008年1月1日起生效，突破了13米挂车总长和外宽2.5米的限制允许总长 14.6米、宽度2.55米的全封闭厢式半挂车上路青岛中集冷藏车辆根据效率最 高原则，为双汇定制推荐48英尺三轴冷藏半挂车 2、厢体尺寸参数：14600mm（外长）x2550mm（外宽） 3、内容积约80立方米视冷机厚度、牵引车鞍座高度变化） 4、该车配置具备自重轻、载重大的优势： 厢体自重：约8,720KG (三轴，内FRP板,地板为小T地板结构） 冷机重：730KG（按开利大凤凰） 载重：约30,400KG 整车整备质量：39850KG 注意：以上重量随箱内材料配置变化 改良三明治低密度发泡工艺 •改良三明治发泡工艺是目前世界上主流的发泡工艺。
•加强筋不连通内外板材，有效保证了整箱保温效果 •发泡质量和密度可以进行精确控制，生产效率高，不良产 品率极低，易于检查、控制 •低密度发泡是美国冷藏车主流的发泡技术，可有效降低厢 体总重量 自动火烤生产线 自动毛刷清洁 电晕（ 自动火烤生产线 自动毛刷清洁 电晕（2万伏高 压去除板面静电 等）粘结剂喷涂 万伏高 压去除板面静电 等）粘结剂喷涂 板面发泡前的处理是冷藏车制造技术的基础，决定了产品 在整个生命周期的表现青岛冷藏车采取独特的工艺手 段，进行严格的工序控制，多年来受到客户好评 板面发泡前的处理是冷藏车制造技术的基础，决定了产品 在整个生命周期的表现青岛冷藏车采取独特的工艺手 段，进行严格的工序控制，多年来受到客户好评 独具优势的板材发泡前处理 不锈钢内板与加强筋采用碰焊连接 经过多年的工艺实践形成成熟的碰焊连接工艺，加强筋的适应 厚度为0.8mm-4.5mm Qingdao CIMC Reefer Trailer Co., Ltd. 国内冷藏半挂车解决方案 欧洲和美国技术的结合，提供性能优、成本低的冷车解决方案： 整体各墙体之间采用铆接结构 下装配置三轴带大梁结构，加大承载能力。
Qingdao CIMC Reefer Trailer Co., Ltd. 国内冷藏半挂车解决方案 内部结构推荐选配： 40mm高海运集装箱地板； FRP 内侧板；（可选不锈钢内侧板） 防水壁、风道 Qingdao CIMC Reefer Trailer Co., Ltd. 四、冷藏厢式改装车解决方案（9.5米为例） 1、根据双汇物流的要求，结合中集集团公告，推荐厢体尺寸参数： 9435mm（内长）x2335mm（内宽）x2390mm（厢体内高） 3、内容积约52.65立方米 4、自重：约2600KG(随箱体材料配置变化） 5、底盘配置：一汽/东风等 东风汽车有限公司1372016685306002390233594353950254011980中集牌冷藏车 一汽解放青岛汽车厂1185019000309802390233594353890254011995中集牌冷藏车 东风汽车有限公司1184012865249002390233594353950254011950中集牌冷藏车 中国第一汽车集团公司1095513800249502390233594353890254011980中集牌冷藏车 底企型1底企型1 整备质 量 整备质 量 额定 质量 额定 质量 总质 量 总质 量 货厢 高 货厢 高 货厢 宽 货厢 宽 货厢 长 货厢 长 高高宽宽长长 中文品 牌 中文品 牌 车辆名 称 车辆名 称 Qingdao CIMC Reefer Trailer Co., Ltd. 外板为铝板拼接，可选白色彩钢板； 双温冷藏厢式改装车解决方案 Qingdao CIMC Reefer Trailer Co., Ltd. 内板为FRP，可选不锈钢板； 后门配置通风器。
•结构：冷藏车总体结构采用美国主流的铆接结构，结构可靠、质量轻、易维 修、适用于大批量生产为满足国内客户外板美观、平整、耐用的需求，外板 采用可欧洲冷藏车主流的粘接覆膜钢板 •材料： •框架材料：冷藏车底架横梁采用高强钢；后框采用不锈钢或优质耐候钢喷漆 车体顶、底连接梁全部采用铝型材 •外部材料：外侧板、前外墙采用铝板外顶板和门板采用铝板 •内部材料：内侧板、门内衬和前内墙采用不锈钢板SUS 304内顶板采用预涂 铝板5052-H46地板为堡型铝型材地板 •发泡材料：冷藏车的保温材料为聚氨酯发泡. 冷藏车的基本结构和材料 Qingdao CIMC Reefer Trailer Co., Ltd. 产品分类产品分类 产品档次分类（按内外板材料） □VR板 □环保彩钢板 □预涂碳钢板低端配置 □VR板 □FRP板 □环保彩钢板 □不锈钢板 □预涂铝板, □亚光耐候VCM板(中端 ) 中端配置 □不锈钢板 □环保VCM板(高端) □FRP板 □高光耐候VCM板(高端 ) 高端配置 内板形式 (适用于冷藏半挂车与冷藏汽车) 外板形式 (适用于冷藏半挂车与冷藏汽车) Qingdao CIMC Reefer Trailer Co., Ltd. 五 、重要结构选配1 —— 外侧板 推荐： 铝制拼接外侧板： 与顶底梁采取铆接结构，拼板采 用粘接结构或卡接结构。
可选配： 铝铆接侧板:重量轻、易维修 覆膜钢板或彩钢板 Qingdao CIMC Reefer Trailer Co., Ltd. 重要结构选配2 ——内侧板 推荐： 玻璃钢内侧板:重量轻、易维修 配防磨板结构 可选配： SUS304不锈钢内衬板，带通风 槽 Versitex内侧板：美国最新复合 材料。
