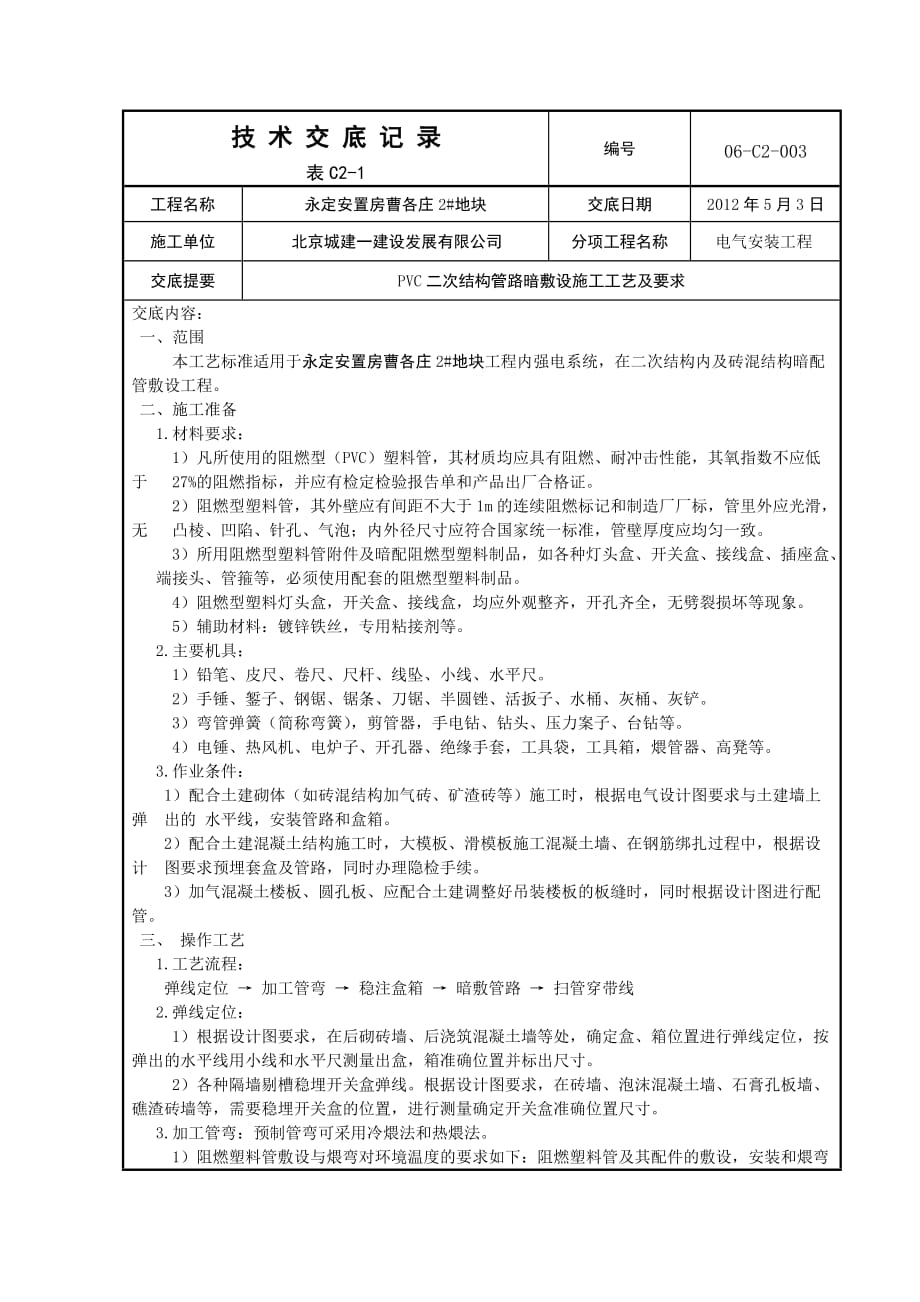

技 术 交 底 记 录表C2-1编号06-C2-003工程名称永定安置房曹各庄2#地块交底日期2012年5月3日施工单位北京城建一建设发展有限公司分项工程名称电气安装工程交底提要PVC二次结构管路暗敷设施工工艺及要求交底内容：一、范围 本工艺标准适用于永定安置房曹各庄2#地块工程内强电系统，在二次结构内及砖混结构暗配管敷设工程二、施工准备 1.材料要求： 1）凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于 27%的阻燃指标，并应有检定检验报告单和产品出厂合格证 2）阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无 凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致 3）所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、 端接头、管箍等，必须使用配套的阻燃型塑料制品 4）阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象 5）辅助材料：镀锌铁丝，专用粘接剂等 2.主要机具： 1）铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。
2）手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、水桶、灰桶、灰铲 3）弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等 4）电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等 3.作业条件： 1）配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹 出的 水平线，安装管路和盒箱 2）配合土建混凝土结构施工时，大模板、滑模板施工混凝土墙、在钢筋绑扎过程中，根据设计 图要求预埋套盒及管路，同时办理隐检手续 3）加气混凝土楼板、圆孔板、应配合土建调整好吊装楼板的板缝时，同时根据设计图进行配管三、 操作工艺 1.工艺流程： 弹线定位 → 加工管弯 → 稳注盒箱 → 暗敷管路 → 扫管穿带线 2.弹线定位： 1）根据设计图要求，在后砌砖墙、后浇筑混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸 2）各种隔墙剔槽稳埋开关盒弹线根据设计图要求，在砖墙、泡沫混凝土墙、石膏孔板墙、礁渣砖墙等，需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。
3.加工管弯：预制管弯可采用冷煨法和热煨法 1）阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于-15℃ 2）冷煨法：管径在25mm及其以下可以用冷煨法 ① 断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光 ② 用膝盖煨弯：将弯管弹簧（简称弯簧插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手扳，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧） ③ 使用手扳弯管器煨弯，将管子插入配套的弯管器，手板一次煨出所需弯度 3）热煨法：管径在32mm及其以下可以用冷煨法 用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧不得因煨弯使管出现烤伤、变色、破裂等现象 4.稳埋盒、箱： 1）盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收规范规定 2）后砌墙（隔板墙）稳埋盒、箱： ① 预留进（出）盒、箱管路位置：根据原主体结构预留的进、出盒、箱管路的位置，在土建后砌墙、隔板墙施工时，距顶或地面100mm左右处预留出进出盒箱的管路位置；然后按照设计图纸、洽商变更、施工验收规范要求、弹出的水平线及管路的走向，在后砌墙、隔板墙标注出需要剔凿位置的两边先弹线，其宽度及深度均应比管外径大，开槽宽度与深度以大于1.5倍管外径为宜；要在土建砌墙、立隔板墙时，按照设计图纸及变更洽商要求，将已经结构已经预留和将要预留的配电箱洞口进行四周标线；并将甩管路的端头堵好。
② 剔洞稳埋盒、箱，再接短管：由土建按照注出需要剔凿位置进行剔凿；在剔凿后将剔凿出槽、洞中的杂物清理干净依照管路的走向敲掉盒子的敲落孔，接短管入盒、箱；然后用高标号水泥砂浆将敷设好的管路、箱体分为几点进行稳固，线盒四周用高标号水泥砂浆进行稳固，稳固后的盒口或箱口与墙体平齐、标高正确、水平 ③ 墙体内暗装强弱电配电箱，要在砌筑过程中配合预留适合配电箱安装的槽、洞；明装强弱电配电箱在依照上两条施工外，必要时在砌墙时预埋固定支架或固定螺栓； 5.管路敷设： 1）管路敷设要使用PVC专用管接、盒接及粘接剂用小刷子沾粘接剂，均匀涂抹在管外壁上，将管子插入管接、盒接，管断口处要插接到位粘接剂性能要求粘接后1min内不得移位，粘性保持时间长，并具有防水性 2) 管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300～500mm处各加一个固定点 3) 管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等） 4) 在墙体管路敷设前要必须将原结构预留预埋管路处理通顺，避免在后砌墙（隔板墙）重复剔凿、配管等反攻现象； 6.扫管穿带线： 1）对于原现浇混凝土结构预留预埋的管路，要在后砌墙（隔板墙）定位线完毕后及时进行扫管，弱电带线，及时发现堵管不通现象，及时处理修补管路。
2）对于后砌墙（隔板墙）施工过程中或后，要在抹灰前进行扫管，有问题时修改管路，便于土建修复经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象 四、质量标准及要求： 1.阻燃型塑料管及其附件材质氧指数应达到27%以上的性能指标阻燃型塑料管不得在室外高温和易受机械损伤的场所明敷设 2.管路连接紧密，管口光滑，保护层大于15mm，使用胶粘剂连接紧密、牢固 3.盒、箱内设置正确，固定可靠，管子进入盒、箱处顺直，一孔一管，以端接头与内锁母将管固定在盒、箱管孔处，牢固不松动 4.穿过变形缝处有补偿装置，补偿装置能活动自如，穿过建筑物和设备基础处，应加保护管；补偿装置平正，管口光滑，内锁母与管子连接可靠，加套保护管在隐蔽工程记录中标示正确 5.PVC塑料管、弯曲半径必须符合施工验收规范要求； 6.在土建剔槽后局部无法达到安装要求（需要修复）时，必须使用切割机切割后方可使用扁型铁钎剔凿（抹灰后墙面、地面需要剔凿时必须使用切割机切割） 7.墙体、地面电气管路施工时不得随意切断任何结构钢筋； 8.同一套型内箱、盒安装位置要一致，箱盒的安装标高要控制在允许偏差范围以内； 9.同一墙面并排安装的开关、插座等，除标高控制在允许偏差范围以内外，在排位时一定要将灯具开关排在距门口首位；开关、插座等线盒同一墙面相邻安装时，其之间水平距离不能小于一个标准86线盒宽度； 10.安装在同一墙面、同一标高强弱电插座，除标高控制在允许偏差范围以内外，其水平距离不得小于50cm；安装在同一墙面、同一标高强弱电插座，在墙面宽度无法排列时，其水平距离要严格按照有关规范、法规执行； 11.所有强弱电箱体、线盒严禁使用电气焊开孔； 五、成品保护： 1.在隔墙、后砌墙配管时，注意不要将其他专业的成品、半成品损坏； 2.遇有管路损坏时应及时修复； 3.其它专业在施工中应注意保护电气配管，严禁私自改动电线管。
六、质量注意事项： 1.使用冷煨管器时，移动要适度，用力不要过猛以免造成煨弯处凹扁过大或弯曲半径倍数不够； 2.暗配管路弯曲过多，敷设管路时，应按设计图要求及现场情况，沿最近的路线敷设，不绕行弯曲处可明显减少； 3.配管时应按设计图纸要求，测量尺寸位置，以免造成定位不准； 4.断管后应及时用锉将管口锉平齐铣口； 5.暗配管路堵塞，配管后应及时扫管，发现堵管及时修复配管后应及时加管堵把管口堵严实七、安全注意事项： 1.施工场地应做到活完料净脚下清，保持周围环境整洁； 2.机具使用严格按照规定操作； 3.登高作业所使用的梯子应采取防滑措施，高度超高两米时必须系好安全带； 4.使用明火时，必须经有关部门批准，应远离易燃物，并在现场备足灭火器，且做好必要防护，设专职看火人； 5.未尽事宜按照有关规章规范执行审核人交底人接受交底人。
