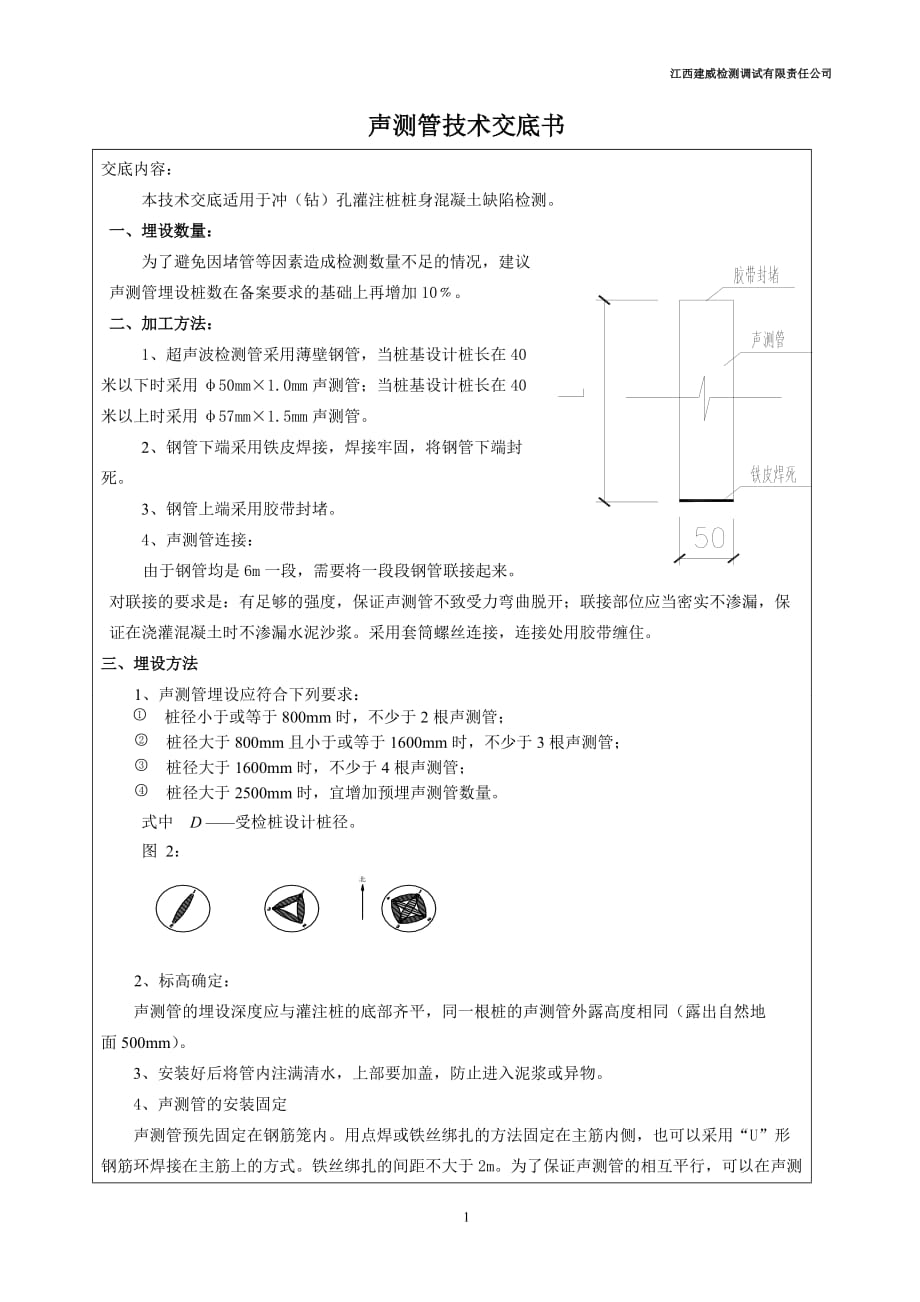

江西建威检测调试有限责任公司声测管技术交底书交底内容：本技术交底适用于冲（钻）孔灌注桩桩身混凝土缺陷检测 一、埋设数量：为了避免因堵管等因素造成检测数量不足的情况，建议声测管埋设桩数在备案要求的基础上再增加10﹪二、加工方法：1、超声波检测管采用薄壁钢管，当桩基设计桩长在40米以下时采用φ50mm×1.0mm声测管；当桩基设计桩长在40米以上时采用φ57mm×1.5mm声测管 2、钢管下端采用铁皮焊接，焊接牢固，将钢管下端封死 3、钢管上端采用胶带封堵 4、声测管连接：由于钢管均是6m一段，需要将一段段钢管联接起来对联接的要求是：有足够的强度，保证声测管不致受力弯曲脱开；联接部位应当密实不渗漏，保证在浇灌混凝土时不渗漏水泥沙浆采用套筒螺丝连接，连接处用胶带缠住三、埋设方法1、声测管埋设应符合下列要求： 桩径小于或等于800mm时，不少于2根声测管； 桩径大于800mm且小于或等于1600mm时，不少于3根声测管； 桩径大于1600mm时，不少于4根声测管； 桩径大于2500mm时，宜增加预埋声测管数量式中 D ——受检桩设计桩径图 2： 2、标高确定： 声测管的埋设深度应与灌注桩的底部齐平，同一根桩的声测管外露高度相同（露出自然地面500mm）。
3、安装好后将管内注满清水，上部要加盖，防止进入泥浆或异物4、声测管的安装固定声测管预先固定在钢筋笼内用点焊或铁丝绑扎的方法固定在主筋内侧，也可以采用“U”形钢筋环焊接在主筋上的方式铁丝绑扎的间距不大于2m为了保证声测管的相互平行，可以在声测管间点焊三角形钢筋架支撑5、声测管布置：声测管应牢靠固定在钢筋笼内侧对于钢管，每2m间距设一个固定点，直接点焊于钢筋主筋上；对于无钢筋笼的部位，声测管可用钢筋支架固定 布置方式见图34、吊装安装：声测管与钢筋笼吊装同时进行，吊装过程中注意保护声测管，避免吊装过程中声测管因震动或碰撞而与钢筋固定开裂， 发生错位或脱落四、施工注意事项 1、浇筑砼时，串筒和声测管保持一定间距，防止浇筑时声测管产生偏移2、声测管与主筋点焊时，必须保证其不上下左右移动，且不得将声测管焊透3、声测管安装过程中常见故障及预防措施 1）管体变形：产生原因主要有1. 搬运过程中的野蛮装卸； 图32. 吊装时钢筋笼扭曲； 3. 浇筑混凝土时法兰撞击管体所致； 4. 安装时人为弯曲。
预防措施主要有：1. 装卸时轻拿轻放； 2. 请勿抛扔； 3. 吊装时避免钢筋笼扭曲； 4. 浇注混凝土时导管垂直升降，避免左右摆动确保不直接撞击管体； 5. 安装时保持声测管始终垂直2）管体堵塞（非混凝土堵塞）：产生原因有1. 从管体顶端掉入杂物；2. 密封圈损坏预防措施主要有：1. 下完全部钢筋笼后检查管内是否加满清水，及时密封管体顶端（加盖或内塞）；2. 发现密封圈破损及时更换3）管体堵塞（混凝土堵塞）：产生主要原因有1. 连接压力不到位； 2. 另外加焊固定耳时焊穿管体；3. 运输和封装过程中造成管口变形或密封圈损坏预防措施主要有：1. 管体连接时必须用专用液压钳将接头夹紧到位，密封圈必须安放到位；2. 用16#铁丝将管体固定在钢筋笼上；3. 如发现管口变形，请勿使用并及时通知厂商处理修复，发现密封圈破损及时更换五、成品保护1、浇筑完成后，将管口覆盖，避免不必要的破坏2、管口胶带要经常检查，避免人为破坏；3、建议混凝土浇灌完毕后，对声测管是否堵管、是否满贯清水进行二次检查为后期检测做准备。
