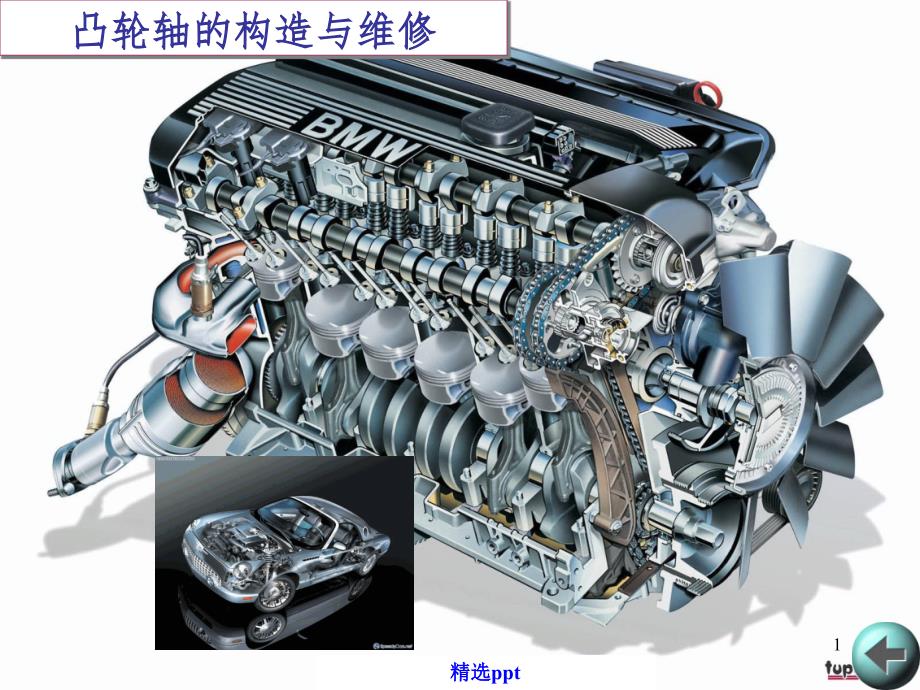

凸轮轴的构造与维修1精选ppt气门传动组 ：功用：传递凸轮轴气门之间的运动 气门传动组包括，凸轮轴、挺柱、推杆、摇臂气门间隙调整螺钉等 气门传动组构造2精选ppt气门（视频）点击观看视频3精选ppt挺柱功用:是将凸轮的推力传给推杆（或气门杆），并承受凸轮轴旋转时所施加的侧向力，近年来，液压挺柱被广泛地采用推杆的作用:将从凸轮轴传来的推力传给摇臂，它是配气机构中最容易弯曲的零件要求有很高的刚度，在动载荷大的发动机中，推杆应尽量地做得短些 挺柱、推杆挺柱4精选ppt挺柱和推杆（视频）点击观看视频5精选ppt摇臂的作用:将推杆传来的力改变方向，作用到气门杆端打开气门 摇臂轴:安装摇臂的机构摇臂、摇臂轴的构造摇臂轴摇臂6精选ppt功用：控制气门的开启和关闭，使其符合发动机的工作顺序，气门开度的变化规律等要求每一个进、排气门分别有相应的进气凸轮和排气凸轮构造：凸轮轴主要由凸轮、轴颈、偏心轮和螺旋齿轮等组成凸轮轴构造凸轮轴颈偏心轮螺旋齿轮材料：凸轮轴一般采用优质钢模锻而成，也有用合金铸铁或球墨铸铁铸造而成凸轮与轴颈表面经过热处理，使之具有足够的硬度和耐磨性7精选ppt凸轮轴（视频）点击观看视频8精选ppt凸轮的形状影响气门的开闭时刻及高度，凸轮的排列影响气门的开闭时刻和工作顺序。
凸轮：进气凸轮、排气凸轮、同名凸轮、异名凸轮凸轮轴构造1同名凸轮夹角根据同名凸轮位置可判断作功顺序9精选ppt凸轮轴构造21凸轮轴的构造:轴颈：A、采用整体式座孔和轴承支承的凸轮轴，轴颈直径不同，由前到后逐渐减小B、轴颈上加工有集油槽、泄油孔等轴颈上的泄油槽和泄油孔10精选ppt气门传动组凸轮轴、凸轮轴正时带轮、摇臂、液力挺柱、摇臂轴11精选ppt凸轮轴及其驱动（视频）点击观看视频12精选ppt凸轮轴轴向定位1凸轮轴的构造轴向定位装置：用隔圈和止推凸缘定位1-正时齿轮 2-齿轮轮毂 3-固定螺母 4-止推凸缘 5-安装螺栓 6-隔圈凸轮轴的轴向定位13精选ppt缸套凸轮轴缸套密封圈气门活塞销活塞销卡环活塞环活塞包括凸轮轴的图片14精选ppt凸轮轴的损伤凸轮轴的损伤形式主要有 ：1）凸轮磨损、擦伤或表面出现麻点；2）凸轮轴弯曲变形；3）轴颈磨损或擦伤；4）正时齿轮轴颈鍵槽磨损15精选ppt凸轮轴弯曲的检查将凸轮轴两端轴颈置于平台上的V型垫块上，如图所示，用百分表触头与中间轴颈的表面接触(应有1mm的压缩量)，并缓转凸轮轴一圈,如最大弯曲度超过0.05mm，应进行冷压校正或更换,校正后的弯曲度应不大于0.03mm。
凸轮轴弯曲的检测16精选ppt凸轮轴轴颈磨损的检测:用外径千分尺测量凸轮轴轴颈尺寸，计算圆度和圆柱度误差凸轮轴颈尺寸检测凸轮轴颈尺寸检测若凸轮轴轴颈尺寸的测量值小于磨损极限时，应更换新的凸轮轴17精选ppt凸轮轴颈尺寸表机型凸轮轴颈YC611260.64260.668YC6108ZLQB59.92159.94YC6105、YC610855.42155.44EQ610051.41051.440CA610253.97053.951YC410858.4458.47凸轮轴颈尺寸表18精选ppt凸轮轴颈尺寸判断凸轮轴颈尺寸检测表截面截面最大圆柱度误差11方向51.4151.430.0122方向51.4251.42最大圆度误差0.0050.005EQ6100：单位：mm凸轮轴轴颈磨损的检测:用外径千分尺测量凸轮轴轴颈尺寸，计算圆度和圆柱度误差技术要求：圆度和圆柱度误差：（EQ61000.015mm)要测量所有的凸轮轴轴颈19精选ppt凸轮轴颈尺寸判断1EQ6100：测量所有的凸轮轴轴颈尺寸检测表单位：mm20精选ppt凸轮轴颈尺寸修理表判断每道轴颈是否符合技术要求技术要求：当圆度和圆柱度误差：（EQ61000.015mm)时需进行修理，修理尺寸如下：单位：mm21精选ppt凸轮轴颈及轴承的检查与修理凸轮轴轴颈及轴承磨损的检查与修理 检查方法：检查配合间隙。
修理方法： 有修理尺寸的，修磨凸轮轴，更换轴承 无修理尺寸的，更换轴承或凸轮轴及轴承均换 无轴承的，座孔磨损后，更换缸盖或缸体22精选ppt凸轮轴凸轮尺寸检测测量凸轮轴凸轮尺寸凸轮损伤的检查:用检视法可以检查出凸轮表面擦伤和疲劳剥落、麻点等损伤用千分尺测量各个齿轮的高度值，与标准值对比，小于规定值即为磨损23精选ppt凸轮轴凸轮尺寸图解凸轮磨损的检查与修理 检查方法：用外径千分尺检查凸轮高度或升程 修理方法：修磨或更换凸轮高度及升程24精选ppt凸轮轴凸轮尺寸表凸轮损伤的检查用检视法可以检查出凸轮表面擦伤和疲劳剥落、麻点等损伤用千分尺测量各个齿轮的高度值，与标准值对比，小于规定值即为磨损EQ6100:41.2（0 -0.34）mm;CA6102:44.2mm机型凸轮高度EQ6100进气凸轮40.86 41.2排气凸轮40.46 40.8CA6102进气凸轮44.2排气凸轮44.2单位：mm凸轮轴凸轮尺寸表技术要求：EQ6100在0.300.80mm，CA6102在0.500.80mm之内可直接在专用的凸轮轴磨床上修磨25精选ppt凸轮轴凸轮尺寸表1凸轮损伤的检查:用检视法可以检查出凸轮表面擦伤和疲劳剥落、麻点等损伤。
用千分尺测量各个齿轮的高度值，与标准值对比，小于规定值即为磨损机型进气凸轮排气凸轮YC61125218 5188 YC6108ZLQB4742 4748 YC6105、YC61084741 4748 EQ610040.86 41.2YC41105136 4959 YC41084976 4848 26精选ppt凸轮轴凸轮损伤修理凸轮损伤的修理凸轮损伤和疲劳剥落，表面出现麻点，需更换新凸轮轴凸轮磨损后的修理 凸轮正常磨损后，其升程高度减少量: EQ6100在0.300.80mm，CA6102在0.500.80mm之内可直接在专用的凸轮轴磨床上修磨当凸轮升程高度减少量0.80mm后，应堆焊后再经凸轮轴磨床磨削至标准轮廓尺寸27精选ppt凸轮轴轴向间隙定义凸轮轴轴向间隙检查凸轮轴的轴向间隙由凸轮前端的止推片厚度决定，止推片用两个螺栓固定在缸体上，止推片与凸轮轴第一轴颈端面的距离，即是凸轮轴的轴向间隙间隙过大，则加厚止推片；反之，则减少止推片28精选ppt凸轮轴轴向间隙的检查凸轮轴轴向间隙的检查与修理检查方法：用塞尺或百分表检查要求：一般允许极限间隙为0.300.35mm修理方法：更换止推凸缘或隔圈。
用百分表检查轴向间隙29精选ppt凸轮轴轴向间隙表凸轮轴轴向间隙检查机型凸轮轴向间隙YC61120.1040.224YC6108ZQB、 YC6108ZLQB0.080.20YC6105、YC61080.160.26EQ6100、CA6102 0.050.20YC41100.050.22YC41080.100.20单位：mm30精选ppt。
