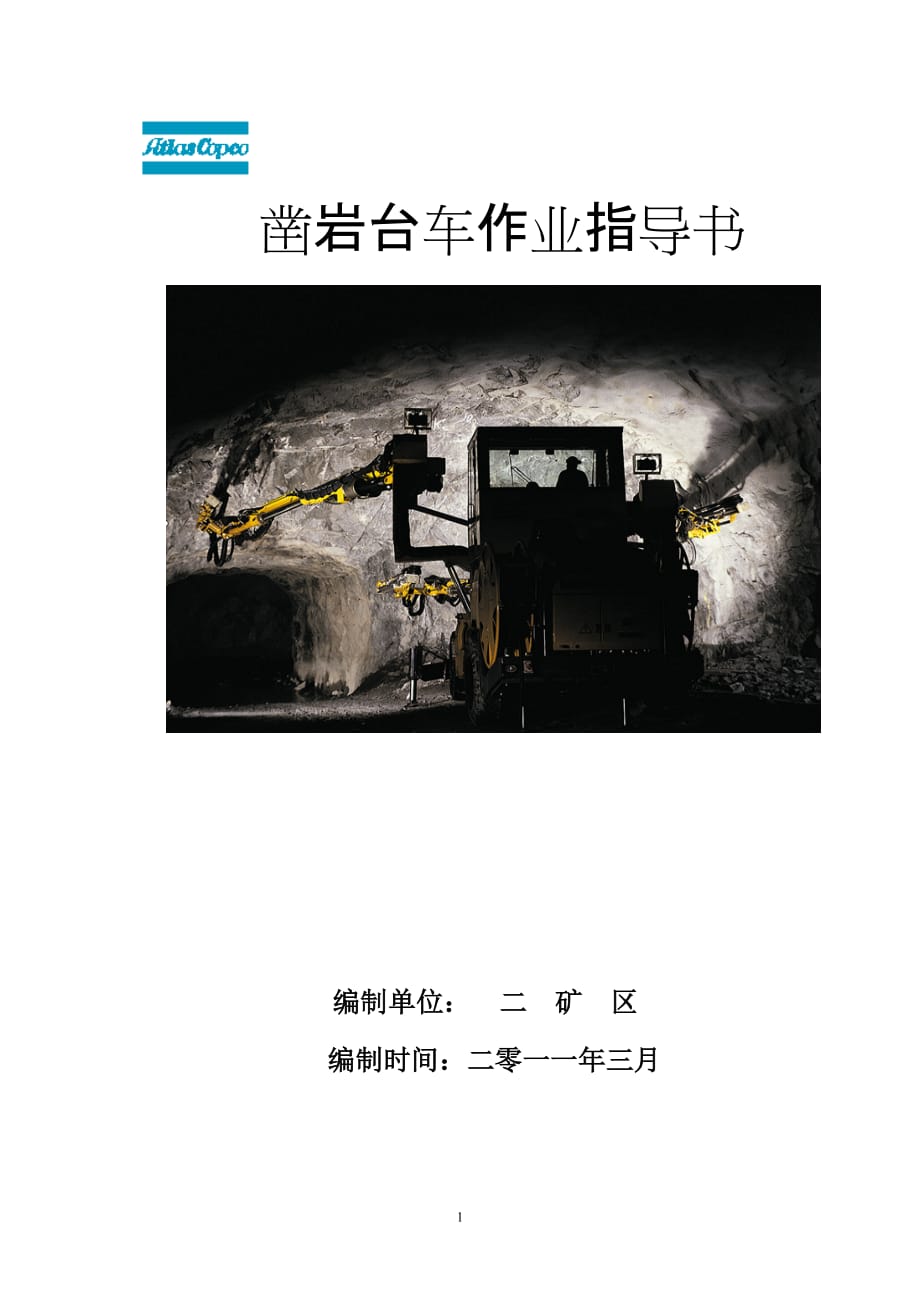

凿岩台车作业指导书编制单位： 二 矿 区编制时间：二零一一年三月目 录1、Atlas公司Boomer 282凿岩台车技术性能……………………32、凿岩台车主要部件的结构名称…………………………………93、凿岩台车全车润滑示意图……………………………………164、总的安全守则…………………………………………………175、凿岩台车出车前的检查………………………………………186、凿岩台车运行中的检查………………………………………207、凿岩台车停车后的检查……………………………………218、发动机的启动………………………………………………219、凿岩台车的操作………………………………………………2210、怎样操作钻臂进行凿岩作业…………………………………2511、凿岩台车运行和停车时的注意事项…………………………2812、台车的起步与行驶…………………………………………3313、凿岩前的准备工作…………………………………………3414、凿岩作业……………………………………………………3415、作业完毕与收车……………………………………………35一、Atlas公司Boomer 282凿岩台车技术性能Boomer 282 全液压凿岩台车，适用于地下矿山、隧道及地下厂房开挖的爆破钻孔。
最大工作面积达45 平方米，钻孔直径自41 毫米至102毫米整体结构设计合理、强度高、操作和维修简单、方便，设备运行效率高、经济性好1.1、COP1638技术数据重量, kg 170长度, mm 1008宽度, mm 251高度, mm 223冲击功率, kw 16冲击频率, Hz 60液压系统压力, 最大 bar 200回转速度, rpm 0-310/0-190回转压力,最大, bar 210回转扭矩,最大, Nm 660/1000冲渣水压力, bar 5.5-251.2、BMH 2800系列推进梁 BMH型号 2843 总长 mm 5897 钻杆长 mm 4310 钻孔深度 mm 4015 重量 kg（含凿岩机）524 最大推进力 100bar 1.3、BUT28钻臂 推进补偿 1250 mm 钻臂延伸 1250 mm 推进梁 360翻转 大臂举升角度 +65，下摆角度 –30 大臂左右摆动角度 35 重量 1750 kg1.4、DC15底盘 DeutzF5L912W柴油发动机，2500rpm时功率为55kW，1550rpm时，扭矩为230Nm，铰接式底盘，+/- 41转角，液压助力转向系统。
Hurth 176/137 前桥，Hurth 176/102 后桥， +/- 8摆动角，前桥带差速器自锁装置，防侧滑，前后轮胎均为 12 R20的Michelin D2型轮胎，前（可展开式）后各有2个液压千斤顶，行车制动：两条独立的回路，液压全封闭湿式制动，紧急停车和停车制动： SAHR（弹簧应用液压失效）全封闭湿式制动，60L燃油箱，底盘集中润滑系统，水平仪，用于纵向和侧向倾斜角测量，最大承载时爬坡能力1：4，平地行进速度>13公里/小时（滚动阻力系数0.05）， 1：8斜坡时行进速度>4.5公里/小时1.5、液压系统液压泵组：一台P1用于冲击和定位，一台P2用于回转，一台P3用于缓冲，卸载启动方式，系统压力150-230bar，液压油箱，最大容量 160 L，低油位报警及自动停机，油箱上装有液压油温表，液压油过滤器阻塞报警器1.6、空气系统（用于凿岩机润滑） Atlas Copco LE55 空压机，最大排量，7bar时， 12.5 l/s1.7、水系统（用于液压油冷却和吹渣）增压水泵 CR 4 – 160，10 bar时，最大流量 100 l/min最小进水压力 2bar1.8、电气系统 总功率 100kW，主电机 2 x 45 kW，电压 380V-1000V（380V）频率50Hz，起动方式 - 星型/三角形卸载起动，电动机热过载保护，相序指示报警，漏电保护。
1.9、外形尺寸及重量宽度 1976mm运输高度 2300mm顶棚全部打开时高度 3000mm运输时长度（配BMH2843梁） 11820mm离地间隙 305mm毛重 16600kg车桥承载， 钻臂端 13080kg 发动机端 3520kg35二、凿岩台车主要部件的结构和名称2.1、凿岩台车主要组成部分的名称1、凿岩机 2、推进梁 3、钻臂 4、前千斤 5、后千斤 6、电缆卷 7、配电柜 8、顶棚 9、电机和液压泵 10、驾驶室 11、操作台2.2、操作台凿岩系统的结构和名称1、冲击压力计 2、回转压力计 3、水阀 4、液压泵启动按钮 5、液压泵停止按钮 6、回转控制手柄 7、冲击控制手柄 8、推进控制手柄 9、开孔推进压力阀 10、全速推进压力阀 11、润滑油压力计12、推进压力计 13、水压计 14、气压计15、回油滤清器压力计 16、缓冲压力计 2.3、钻臂的定位系统的结构和名称1、后钻臂油缸 2、伸缩装置 3、推进梁延伸油缸 4、前钻臂油缸5、翻转油缸 6、仰俯油缸2.4、操作台定位系统的结构和名称1、推进梁回转手柄 2、推进梁仰俯油缸手柄 3、钻臂伸缩手柄4、推进梁延伸控制手柄 5、抗平行按钮 6、钻臂定位手柄2.5、凿岩台车控制盘及操纵杆位置示意图凿岩台车的控制盘机控制手柄A 控制盘B 防护顶棚的控制手柄C 支腿控制手柄D 钻臂定位及卷筒装置的控制手柄2.6、凿岩台车控制盘部件名称A 仪表盘B 制动踏板C 加速踏板2.8、凿岩台车仪表盘示意图凿岩台车仪表盘仪表盘的功用功用说明H11泊车制动指示灯当施加泊车制动时，灯会亮H12传动装置指示灯如果传动油压过低或油温过高，灯会亮。
对于Boomer281及Rocket Boomer281凿岩台车，还施加了泊车制动灯亮后应与维修人员联系H13Boomer281及Rocket Boomer281凿岩台车：吸油滤清器指示灯Boomer282及Rocket Boomer282凿岩台车：制动压力指示灯指示灯表明液压油箱的吸油滤清器堵塞了如果灯亮，必须更换滤清器与维修人员联系如果液压油温过低，灯也会亮指示灯表明制动回路中的液压油压过低如果灯亮，不得驱动机车应与维修人员联系H14液压油位指示灯当油箱中的液压油位过低时，灯亮如果灯亮起，必须注满液压油，不能耽误H15风扇皮带指示灯如果风扇皮带断开，灯会亮如果皮带断开，必须更换，不能耽误应与维修人员联系H16柴油发动机油压指示灯如果油压降得过低，灯会亮如果出现这种情况，应立即关闭发动机，然后查找并排除故障与维修人员联系H17发动机温度指示灯如果发动机温度过高，灯会亮如果在行驶过程中，灯亮起，必须立即关闭发动机，请维修人员来H18电池充电指示灯在正常的行驶条件下，灯应该灭，表明电池正在充电当点火钥匙打开，灯会亮如果在行驶时灯亮起，请于维修人员联系H20预热指示灯P1柴油机计时器表示柴油发动机运行的时间P2油位计表示燃料的量T2点火钥匙开关T3差速器锁按钮当按下按钮时，激活差速器锁T4泊车制动按钮当按下按钮时，施加泊车制动。
当拔出按钮时，释放泊车制动泊车制动应施加，才能够启动柴油机T5顶棚灯按钮T6底盘灯按钮T7底盘灯按钮T8灯测试按钮当按下按钮时，所有灯都应亮如果任一个指示灯有故障，应立即更换T10挡位选择器为了能启动柴油机，挡位选择器必须置于中立（N）位置T12喇叭按钮2.7、凿岩台车电气柜示意图和功用电气柜的功用符号标号功用说明H65指示灯电机超载电机超载时灯亮H35指示灯相序错误指示出现相序错误时灯亮H36指示灯液压油位低液压油位太低时灯亮H39指示灯回油滤清器回油滤清器堵塞时，灯会亮H38指示灯液压油温高液压油温太高时灯亮H53指示灯主电源主电源接通时灯亮H32按钮灯测试按钮当按下此按钮时，电气柜上的所有灯均应亮Q7开关主开关S51开关电机1的开关运行时应置于位置1置于位置0时，断开电压S52开关电机2的开关，仅适用于2臂式台车运行时应置于位置1置于位置0时，断开电压2.8、防护顶棚、支腿等的操纵杆的位置和功用DC15底盘凿岩台车的控制手柄控制手柄功用P手柄的选择钻臂定位中立电缆卷筒装置K操作电缆卷筒装置T1防护顶棚升起/放下（两个油缸中的其中一个）T2防护顶棚升起/放下（两个油缸中的其中一个）D5左前支腿滑入/出D4左前支腿升起/放下D3后支腿升起/放下D2右前支腿升起/放下D1右前支腿滑入/出三、凿岩台车润滑示意图四、总的安全守则4.1、 凿岩台车的操作人员必须经过专门培训，考试合格取得操作证，方可上岗作业。
操作人员必须熟悉所操作车辆的技术性能，安全要求，操作方法及维护保养规定操作人员应了解凿岩爆破、岩石性能等矿山工艺知识操作人员还必须接受消防知识的专门培训4.2、 作业前必须穿戴好劳动防护用品，持证上岗，以备检查4.3、 本规定适应于BOOMER282等DCS12、DCS18液压系统的凿岩台车，井下其它型号的凿岩台车可参照执行4.4、 确保设备已按照维护保养计划进行过维护保养4.5、 确保全部控制及紧急停机按钮的功能良好4.6、 立即报告任何损坏和事故直到所有故障已经排除了，才可以运行该系统4.7、 在凿岩台车移动之后和每个作业班开始前，必须要检查安全装置和紧急停车装置4.8、 凿岩台车在运行时，绝对不能进行保养和修理4.9、 在向油箱内注入燃油前，要关掉发动机保证易燃液体远离热的工作表面、火花和明火4.10、 在保养和维修过程中，为了防止人身伤害，所有可能移动或掉落的部件必须要安全的支起或捆绑牢4.11、 在对凿岩台车进行检修前，确保液压、水和空气系统已泄压，电器系统不带电4.12、 如果电器柜上的任何一个警示灯亮起，不能使用该系统请维修人员来排除故障4.13、 当凿岩台车的检查和调整必须要在凿岩台车处于运行中进行时，这种调整和检查不得少于两。
