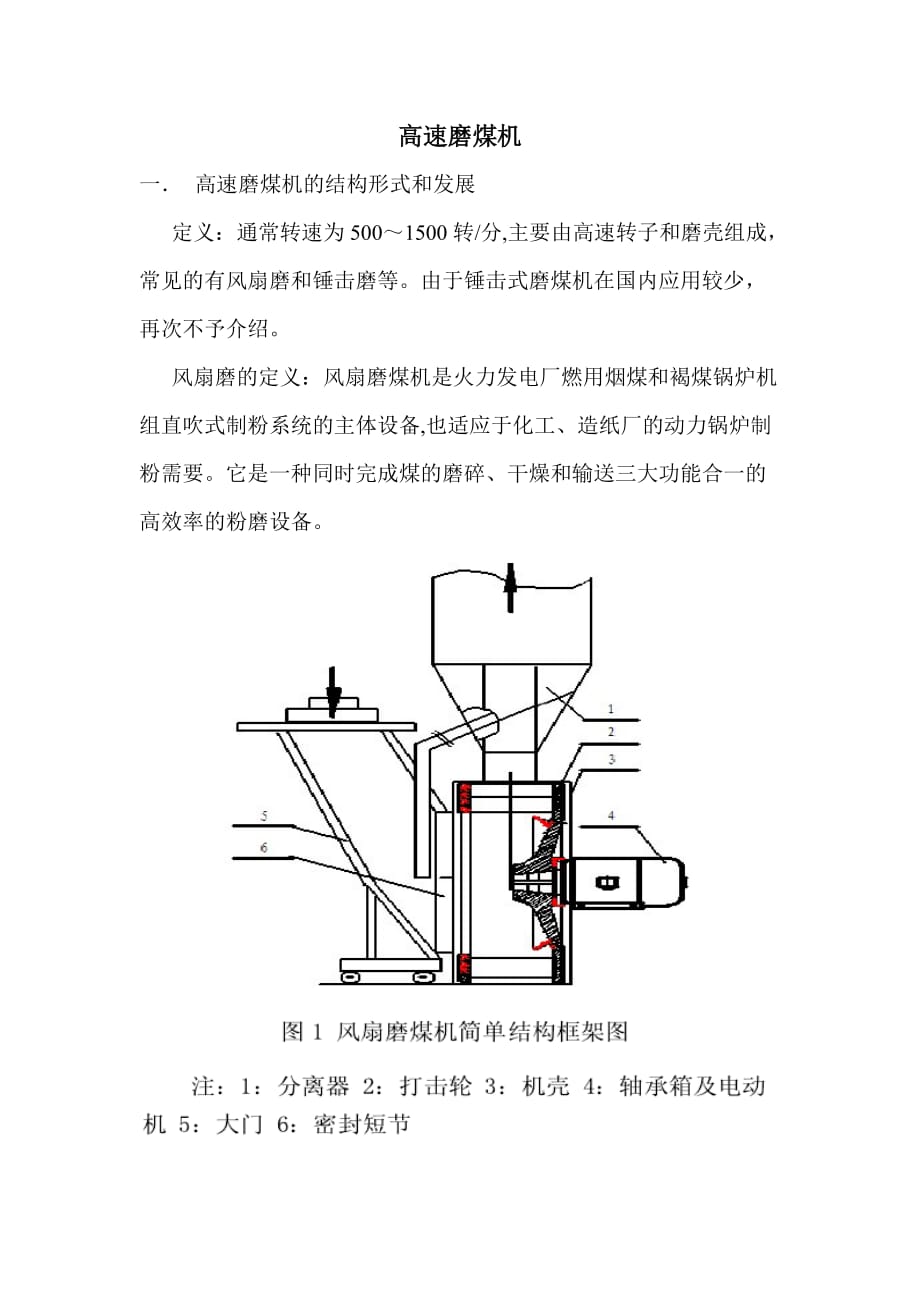

高速磨煤机一． 高速磨煤机的结构形式和发展 定义：通常转速为500～1500转/分,主要由高速转子和磨壳组成，常见的有风扇磨和锤击磨等由于锤击式磨煤机在国内应用较少，再次不予介绍风扇磨的定义：风扇磨煤机是火力发电厂燃用烟煤和褐煤锅炉机组直吹式制粉系统的主体设备,也适应于化工、造纸厂的动力锅炉制粉需要它是一种同时完成煤的磨碎、干燥和输送三大功能合一的高效率的粉磨设备二． 风扇磨煤机的工作原理风扇磨磨机主要由带有护板的机壳和在机壳中高速旋转的打击轮所组成磨机大门可在轨道上移动，大门侧壁内装有隔温隔热的石棉填料，大门和引入管之间用密封隔断装置连接起来机壳的上部安装箱式惯性分离器，在分离器上部装有风量调节挡板，用来改变磨煤机出口通风量和煤粉出力打击轮悬臂安装在双列轴承支承的主轴上，由主电机轴与轴承箱主轴经联轴器相连，直接驱动打击轮进行高速旋转，对原煤进行破碎，并依靠磨煤机自身产生的压头，将风粉混合物输入送粉管道，进入锅炉燃烧室，进行燃烧电动机和轴承箱的轴承润滑由各自的润滑油站进行润滑和冷却打击轮在现场的安装、拆卸由专门的装置即风扇磨煤机检修小车独立完成，这样可以方便地拆卸和安装悬臂支承于主轴上的打击轮。
同时风扇磨煤机具有运输成品煤粉的功能高速旋转的打击轮通过打击和研磨将原煤磨碎，同时配有螺旋结构的机壳，打击轮产生将粉尘和空气混合的压力炉膛内的热烟气进入竖井管道上部，同时风扇磨煤机燃料表面湿度下降风扇磨煤机入口处的干燥介质的温度下降，在进行研磨的时候风扇磨煤机原煤基本上被烘干磨煤机将磨碎的煤粉带到分离器，而个别稍大的颗粒返回磨煤机进行再次研磨，合格的煤粉由空气煤粉管道送入锅炉炉膛根据打击轮的旋转方向，风扇磨煤机分左旋和右旋如果从电机方向看，左旋风扇磨煤机打击轮按照顺时针方向旋转，右旋风扇磨煤机打击轮按逆时针方向旋转三． 风扇磨煤机的适用性煤粉在风扇磨煤机中大多处于悬浮状态，加上风扇磨煤机自身的抽吸力，不仅可用热风还可抽吸炉烟作干燥剂，这样就使得干燥过程十分强烈，因而可以磨制高水分煤但由于风扇磨煤机工作转速高，冲击板和护甲磨损较严重，磨出的煤粉也较粗，所以风扇磨煤机不宜磨制硬煤、强磨损性及低挥发分煤四． 风扇磨煤机的特点风扇磨煤机工作时能产生一定的抽吸力，因此可省去排粉机它本身能同时完成煤磨制、干燥和干燥剂的吸入、煤粉的输送任务，因而大大简化了系统风扇磨煤机还具有结构简单、尺寸小、金属耗量少、运行电耗低等优点，其主要缺点是磨损部件磨损严重，机件磨损后磨煤出力明显下降，煤粉品质恶化，因此维修工作频繁。
另外，磨出的煤粉且不够均匀五． 带风扇磨煤机的直吹式制粉系统国内采用带风扇磨煤机的直吹式制粉系统制烟煤时，大多利用热风做干燥剂；而磨制高水分褐煤时则利用热风掺炉烟作干燥剂利用热风掺炉烟作干燥剂时，不仅提高了制粉系统的干燥能力，而且由于烟气中惰性气体的混入，降低了干燥剂的含氧浓度及炉膛燃烧区域的温度水平，可以大大减少制粉系统自然爆炸及燃烧器喷嘴被烧坏的危险性、减少NOx的生成另外，在燃用灰熔点较低的褐煤时，还有助于防止炉内结渣1—原煤仓；2—煤闸门；3—给煤机；4—干燥管；5—风扇磨煤机；6—分离器；7—燃烧器；8—二次风箱；9—空气预热器；10—送风机；11--锅炉参考文献[1]周登印.改进型风扇式磨煤机打击轮的强度分析.化学工程与装备.2012年第11期.[2]梁雨飞.风扇磨煤机的工作原理和维护.科技与企业.2014年01期[3]冯俊凯 沈幼庭 杨瑞昌.锅炉原理及计算3版.北京：科学出版社，2003.[4]叶江明.电厂锅炉原理及设备3版.北京：中国电力出版社，2010.黄褐色，湿，软塑~可塑，含少量粉粒，稍有光泽，无摇振反应，干强度中等，分布于卵石层之上稍密，该层有轻微摇震反应，干强度较差，部分地段接近与粉砂。
