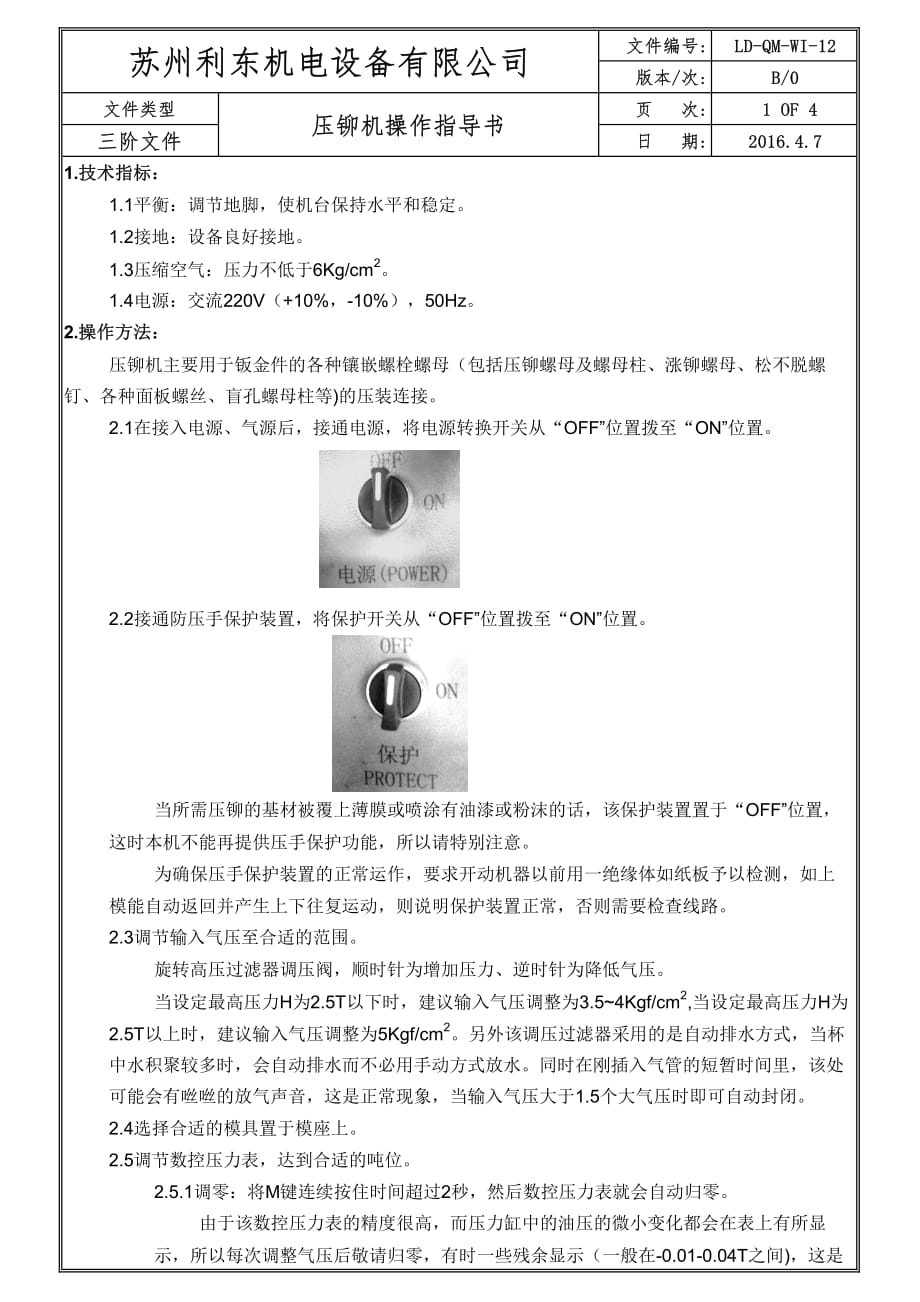

1 技术指标技术指标 1 1平衡 调节地脚 使机台保持水平和稳定 1 2接地 设备良好接地 1 3压缩空气 压力不低于6Kg cm2 1 4电源 交流220V 10 10 50Hz 2 操作方法操作方法 压铆机主要用于钣金件的各种镶嵌螺栓螺母 包括压铆螺母及螺母柱 涨铆螺母 松不脱螺 钉 各种面板螺丝 盲孔螺母柱等 的压装连接 2 1在接入电源 气源后 接通电源 将电源转换开关从 OFF 位置拨至 ON 位置 2 2接通防压手保护装置 将保护开关从 OFF 位置拨至 ON 位置 当所需压铆的基材被覆上薄膜或喷涂有油漆或粉沫的话 该保护装置置于 OFF 位置 这时本机不能再提供压手保护功能 所以请特别注意 为确保压手保护装置的正常运作 要求开动机器以前用一绝缘体如纸板予以检测 如上 模能自动返回并产生上下往复运动 则说明保护装置正常 否则需要检查线路 2 3调节输入气压至合适的范围 旋转高压过滤器调压阀 顺时针为增加压力 逆时针为降低气压 当设定最高压力H为2 5T以下时 建议输入气压调整为3 5 4Kgf cm2 当设定最高压力H为 2 5T以上时 建议输入气压调整为5Kgf cm2 另外该调压过滤器采用的是自动排水方式 当杯 中水积聚较多时 会自动排水而不必用手动方式放水 同时在刚插入气管的短暂时间里 该处 可能会有咝咝的放气声音 这是正常现象 当输入气压大于1 5个大气压时即可自动封闭 2 4选择合适的模具置于模座上 2 5调节数控压力表 达到合适的吨位 2 5 1调零 将M键连续按住时间超过2秒 然后数控压力表就会自动归零 由于该数控压力表的精度很高 而压力缸中的油压的微小变化都会在表上有所显 示 所以每次调整气压后敬请归零 有时一些残余显示 一般在 0 01 0 04T之间 这是 日 期 日 期 压铆机操作指导书压铆机操作指导书 三阶文件三阶文件 文件类型文件类型 LD QM WI 12LD QM WI 12 版本 次 版本 次 B 0B 0 页 次 页 次 1 OF 4 1 OF 4 文件编号 文件编号 2016 4 72016 4 7 苏州利东机电设备有限公司苏州利东机电设备有限公司 正常现象 只需重新置零即可 2 5 2设定下限值L 将L键 减 加 当调节到设定值后 按M记忆键予以记忆储存 2 5 3设定上限值H 按H键 减 加 当调节到设定值后 按M记忆键予以记忆储存 2 5 4重置 操作不当或因输出力达不到设定值而导致机器不返程时可按RST重置键予以 重置 2 6将工件放于下模上 并将铆钉置于要压装的孔内对好方向放好 2 7保压延时 铆钉在压铆过程中的压力状况大致呈如下曲线 由于压力在接近峰值时的曲线比较陡直 所以真正受到设定值的作用力的时间就会较短 这对于基材较厚或者较大的螺钉来说压铆的效果可能不是很理想 对于压铆平整度较高的产品 也可采用 这是就建议采用保压延时的方式处理 具体方式如下 2 7 1根据所需延时时间调节时段开关 左边档为10倍档 时间段为1 99秒 中间档为 1 9 9秒 右边档为0 1倍档 时间段为0 01 0 99秒 一般设定为右边档即可 文件类型文件类型 压铆机操作指导书压铆机操作指导书 页 次 页 次 2 OF 4 2 OF 4 三阶文件三阶文件日 期 日 期 2016 4 72016 4 7 苏州利东机电设备有限公司苏州利东机电设备有限公司 文件编号 文件编号 LD QM WI 12LD QM WI 12 版本 次 版本 次 B 0B 0 LED显示 时段开关 数字开关 到达指示 按住2秒置零 记忆键 重置键 设定上限值 设定下限值 2 7 2根据所需时间调整数字开关 其中前面为十位数 后面为个位数 调整数字的 可以增减数字 如需要0 3秒 则将时段开关设定为右边0 1档 再将十位数数调 整为3 个位数调整为0 2 7 3如果不需要保压则调节为01 严禁00 2 7 4当设备达到压力时开始计时 而一旦计时达到设定值时 机器自动返程 保压时间的设定也可以采用与压力上限H的设定一样方式 取一边角料用从低到高调节 保压时间 以压铆后的铆钉达到足够的扭力或足够的平面度为准 2 8电子计数 每次冲压 力行程不动作则不会计数 后自动计数 按图示绕圈内复位键上推可 以置零 下推则可以锁住按钮 2 9当下班或中途停机时 将机器面板上的旋钮开关置于OFF的位置以切断电源 3 常见故障及其排除常见故障及其排除 4 维护保养维护保养 定期检查油缸 虽然本机的油压采用的是顶级密封件 但是由于运作频繁 所以缸内的液压油 还是会有一定的损耗 如果发现输出力不够或行程明显缩短 即可考虑给机器加油 平时大约每6个 月要加一次油 液压油使用42号美孚液压油 建议每两个月检查一次油量是否不足 记录于 压铆机保养记录表 文件类型文件类型 压铆机操作指导书压铆机操作指导书 页 次 页 次 3 OF 4 3 OF 4 三阶文件三阶文件日 期 日 期 2016 4 72016 4 7 苏州利东机电设备有限公司苏州利东机电设备有限公司 文件编号 文件编号 LD QM WI 12LD QM WI 12 版本 次 版本 次 B 0B 0 问题可能原因解决方法 旋钮开关置于OFF位置旋钮开关置于ON的位置 急停开关未开启开启急停开关 未接入压缩空气检查并接好气管 三扁插座接错火地线检查并接好电源 插头未挺好脚踏开关及电源的插头接好并拧紧 下限值 即L设定得太高 将L调至0 1 0 5T 未达到下限设定L值前即松开 了脚踏开关 加长脚踏时间 输入气压过低用气源过滤器调高气压 力行程调速阀限流比例太少顺时针放出限流阀至合适值 液压油损耗太多补充液压油 输入气压过低用气源过滤器调高气压 上限设定H值过高调低H值或增大气压 油缸中液压油损耗过多补充液压油 气管严重漏气检查出漏气部件并用密封胶密封之 上下模具之间的间距太大缩小模具之间距 油缸中液压油损耗过多补充液压油 不能启动 上下模不能 粘附 力行程不动 作 达不到上限 压力值 不 能自动返程 行程不够 5 压力值选择参考压力值选择参考 6 相关表单 压铆机保养记录表 LD QM RD 21 苏州利东机电设备有限公司苏州利东机电设备有限公司 文件编号 文件编号 LD QM WI 12LD QM WI 12 版本 次 版本 次 B 0B 0 文件类型文件类型 压铆机操作指导书压铆机操作指导书 页 次 页 次 4 OF 4 4 OF 4 三阶文件三阶文件日 期 日 期 2016 4 72016 4 7 螺母螺母柱螺母螺母柱螺母螺母柱 M30 5 1 00 8 2 00 3 0 80 6 1 80 1 0 60 5 1 5 M40 5 1 00 8 2 00 3 0 80 6 1 80 1 0 60 5 1 5 M50 6 1 51 0 3 00 4 1 30 8 2 50 3 1 00 6 2 0 M60 6 1 51 0 3 00 4 1 30 8 2 50 3 1 00 6 2 0 M81 0 3 01 5 5 00 8 2 51 0 4 50 6 2 50 8 4 0 M102 0 4 02 5 6 01 5 3 52 0 5 51 2 3 01 5 5 0 M122 0 5 03 0 7 01 8 4 52 5 6 51 5 4 52 5 6 0 M142 5 6 03 5 8 02 0 5 03 0 7 52 0 6 03 0 7 0 铁铜铝 规格 。
