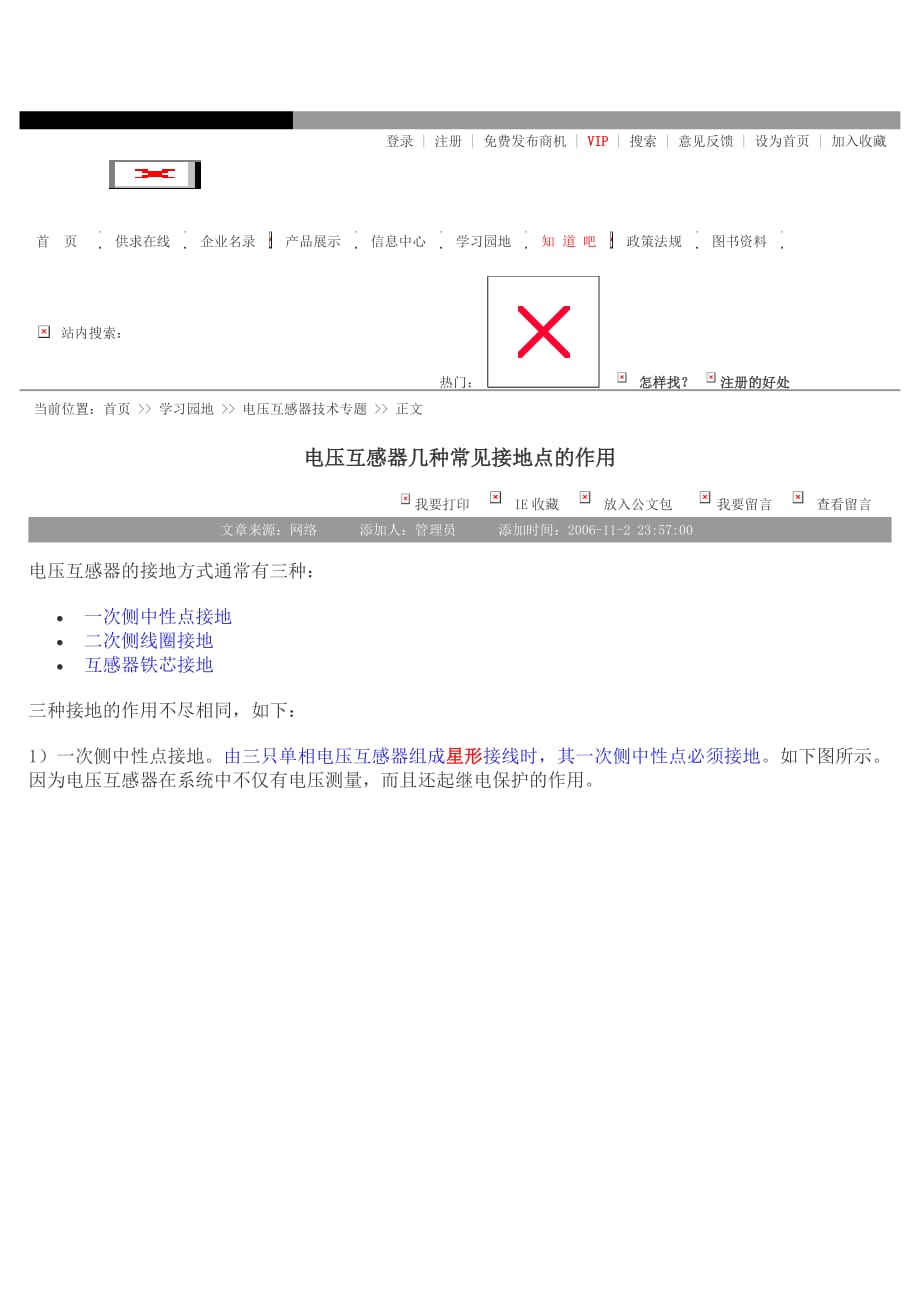

登录 | 注册 | 免费发布商机 | VIP | 搜索 | 意见反馈 | 设为首页 | 加入收藏 首 页供求企业名录产品展示信息中心学习园地知 道 吧政策法规图书资料站内搜索：热门： 怎样找？ 注册的好处 当前位置：首页 >> 学习园地 >> 电压互感器技术专题 >> 正文电压互感器几种常见接地点的作用我要打印 IE收藏 放入公文包 我要留言 查看留言 文章来源：网络 添加人：管理员 添加时间：2006-11-2 23:57:00 电压互感器的接地方式通常有三种：· 一次侧中性点接地 · 二次侧线圈接地 · 互感器铁芯接地三种接地的作用不尽相同，如下：1）一次侧中性点接地由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地如下图所示因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用当系统中发生单相接地时，系统中会出现零序电流如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器KV就不会动作，发不出接地信号对于三相五柱式电压互感器，其一次侧中性点同样要接地由两只单相电压互感器组成的V-V形接线时，其一次侧是不允许接地的，因为这相当于系统的一相直接接地。
而应在二次中性点接地，如下图所示2）二次侧接地电压互感器二次侧要有一个接地点，这主要是出于安全上的考虑当一次、二次侧绕组间的绝缘被高压击穿时，一次侧的高压会窜到二次侧，有了二次侧的接地，能确保人员和设备的安全另外，通过接地，可以给绝缘监视装置提供相电压二次侧的接地方式通常有中性点接地和V相接地两种，如下图所示根据继电保护等具体要求加以选用采用V相接地时，中性点不能再直接接地为了避免一、二次绕组间绝缘击穿后，一次侧高压窜入二次侧，故在二次侧中性点通过一个保护间隙接地当高压窜入二次侧时，间隙击穿接地，v相绕组被短接，该相熔断器会熔断，起到保护作用二次侧接地点按规程规定，均应选在主控室保护屏经端子排接地，而在配电装置处只设置试验检修时的安全接地点3）铁心接地，在电压互感器外壳上有一个接地桩头，这是铁心和外壳的接地点，起安全保护作用最新供应信息最新求购信息查看留言用户留言|关于我们 | 付款方式 | 广告合作 | 服务条款 | 联系我们 | 使用帮助 | 友情链接| 公司：86-351-3186477 技术部：86-351-3186477 采编部：86-351-3186477 业务部：86-351-3186477 财务部：86-351-3186477 ：86-351-3186477 客服：3040365 技术支持：中国互感器网 服务支持：mailwyh@ 晋ICP证07000401 7*24服务热线013111050718 7*24技术热线013111050718 中国互感器网群号:22634717 : 617886874 版权所有©中国互感器网 1999-2006 。
