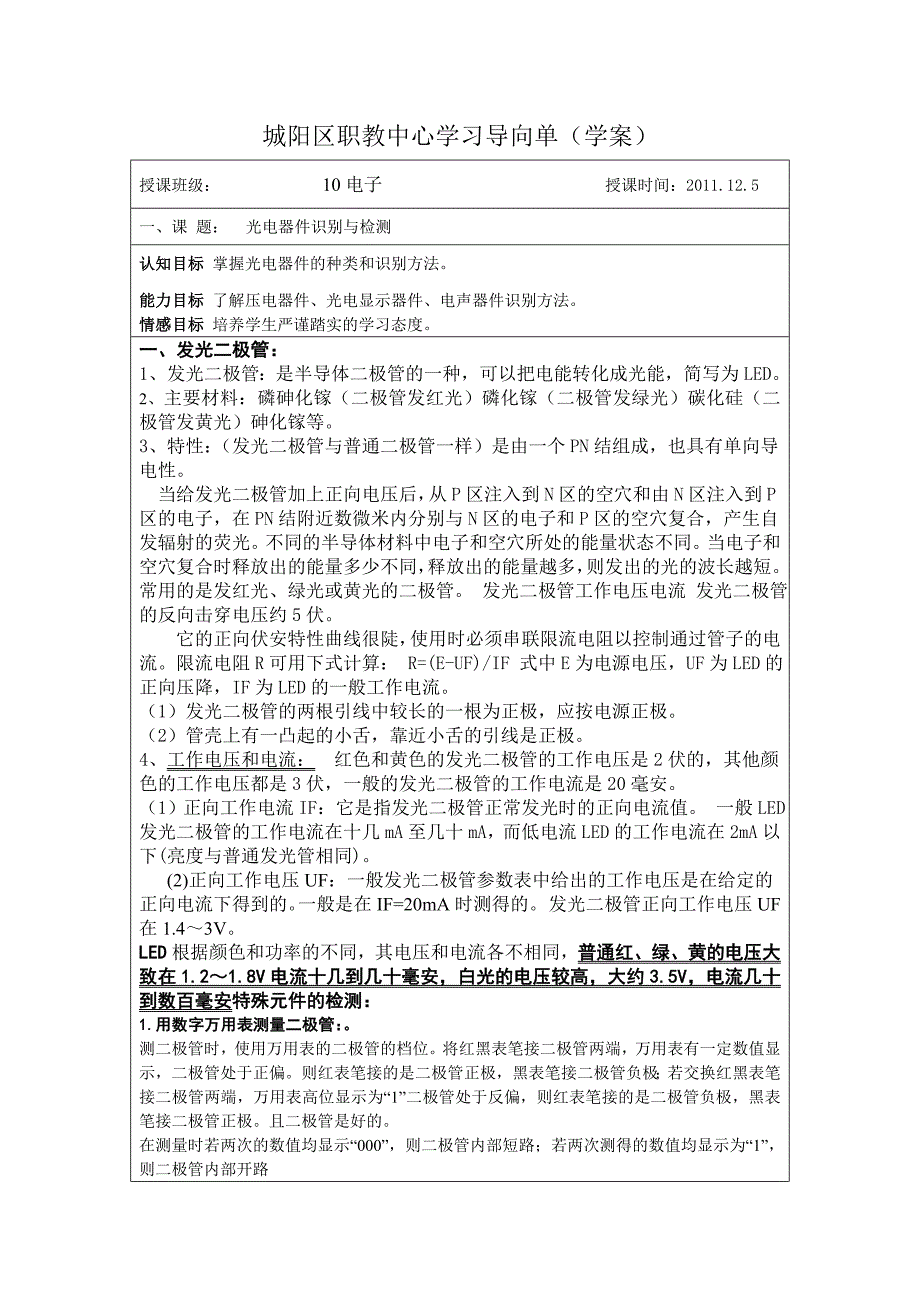

城阳区职教中心学习导向单（学案）授课班级： 10电子 授课时间：2011.12.5一、课 题： 光电器件识别与检测 认知目标 掌握光电器件的种类和识别方法能力目标 了解压电器件、光电显示器件、电声器件识别方法情感目标 培养学生严谨踏实的学习态度一、发光二极管：1、发光二极管：是半导体二极管的一种，可以把电能转化成光能，简写为LED2、主要材料：磷砷化镓（二极管发红光）磷化镓（二极管发绿光）碳化硅（二极管发黄光）砷化镓等3、特性：（发光二极管与普通二极管一样）是由一个PN结组成，也具有单向导电性当给发光二极管加上正向电压后，从P区注入到N区的空穴和由N区注入到P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光不同的半导体材料中电子和空穴所处的能量状态不同当电子和空穴复合时释放出的能量多少不同，释放出的能量越多，则发出的光的波长越短常用的是发红光、绿光或黄光的二极管 发光二极管工作电压电流 发光二极管的反向击穿电压约5伏。
它的正向伏安特性曲线很陡，使用时必须串联限流电阻以控制通过管子的电流限流电阻R可用下式计算： R=(E-UF)/IF 式中E为电源电压，UF为LED的正向压降，IF为LED的一般工作电流1）发光二极管的两根引线中较长的一根为正极，应按电源正极2）管壳上有一凸起的小舌，靠近小舌的引线是正极 4、工作电压和电流： 红色和黄色的发光二极管的工作电压是2伏的，其他颜色的工作电压都是3伏，一般的发光二极管的工作电流是20毫安1）正向工作电流IF：它是指发光二极管正常发光时的正向电流值 一般LED发光二极管的工作电流在十几mA至几十mA，而低电流LED的工作电流在2mA以下(亮度与普通发光管相同)2)正向工作电压UF：一般发光二极管参数表中给出的工作电压是在给定的正向电流下得到的一般是在IF=20mA时测得的 发光二极管正向工作电压UF在1.4～3VLED根据颜色和功率的不同，其电压和电流各不相同，普通红、绿、黄的电压大致在1.2～1.8V电流十几到几十毫安，白光的电压较高，大约3.5V，电流几十到数百毫安特殊元件的检测：1.用数字万用表测量二极管： 测二极管时，使用万用表的二极管的档位将红黑表笔接二极管两端，万用表有一定数值显示，二极管处于正偏。
则红表笔接的是二极管正极，黑表笔接二极管负极；若交换红黑表笔接二极管两端，万用表高位显示为“1”二极管处于反偏，则红表笔接的是二极管负极，黑表笔接二极管正极且二极管是好的 在测量时若两次的数值均显示“000”，则二极管内部短路；若两次测得的数值均显示为“1”，则二极管内部开路2．用数字万用表测量三极管：（1）用数字万用表的二极管档位测量三极管的类型和基极B：判断时可将三极管看成是一个背靠背的PN结，使用万用表的二极管的档位将红表笔接在假定基极上，黑表笔分别接在三极管另两个极上，若万用表都有一定数值显示，则PN结处于正偏或万用表显示为“1” 则PN结处于反偏此极即为基极B同时可知道被测三极管第一次测得是NPN，第二次测得是PNP型三极管2）发射极E和集电极c的判断：利用万用表测量β（HFE）值的档位，判断发射极E和集电极c将档位旋至MFE基极插入所对应类型的孔中，把其于管脚分别插入c、E孔观察数据，再将c、E孔中的管脚对调再看数据，数值β大的说明管脚插对了 （3）判别三极管的好坏: 将万用表转换开关拨到二极管的档位上，分别测试三极管发射结、集电结的正、反偏是否正常，若万用表测试三极管发射结、集电结的正偏均有一定数值显示，反偏均显示为“1”。
则正常的三极管是好的，否则三极管已损坏如果在测量中找不到公共B极、该三极管也为坏管子3、特殊器件的检测：1）判断是稳压二极管还是普通二极管：当使用万用表的Rxlk挡测量二极管时，测得其反向电阻是很大的，再将万用表转换到Rx10k档，如果出现万用表指针向右偏转较大角度，即反向电阻值减小很多，则该二极管为稳压二极管；如果反向电阻基本不变，说明该二极管是普通二极管，而不是稳压二极管2）发光二极管LED (Light EMitting Diode)：用万用表的Rx10k挡，测量方法及对其性能的好坏判断与普通二极管相同但发光二极管的正向、反向电阻均比普通二极管大得多在测量发光二极管的正向电阻时，可看到该二极管有微微的发光现象 一、发光二极管：1、发光二极管：是半导体二极管的一种，可以把电能转化成光能，简写为LED2、主要材料：磷砷化镓（二极管发红光）磷化镓（二极管发绿光）碳化硅（二极管发黄光）砷化镓等3、特性：（发光二极管与普通二极管一样）是由一个PN结组成，也具有单向导电性当给发光二极管加上正向电压后，从P区注入到N区的空穴和由N区注入到P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光。
不同的半导体材料中电子和空穴所处的能量状态不同当电子和空穴复合时释放出的能量多少不同，释放出的能量越多，则发出的光的波长越短常用的是发红光、绿光或黄光的二极管 发光二极管工作电压电流 发光二极管的反向击穿电压约5伏它的正向伏安特性曲线很陡，使用时必须串联限流电阻以控制通过管子的电流限流电阻R可用下式计算： R=(E-UF)/IF 式中E为电源电压，UF为LED的正向压降，IF为LED的一般工作电流1）发光二极管的两根引线中较长的一根为正极，应按电源正极2）管壳上有一凸起的小舌，靠近小舌的引线是正极 4、工作电压和电流： 红色和黄色的发光二极管的工作电压是2伏的，其他颜色的工作电压都是3伏，一般的发光二极管的工作电流是20毫安1）正向工作电流IF：它是指发光二极管正常发光时的正向电流值 一般LED发光二极管的工作电流在十几mA至几十mA，而低电流LED的工作电流在2mA以下(亮度与普通发光管相同)2)正向工作电压UF：一般发光二极管参数表中给出的工作电压是在给定的正向电流下得到的一般是在IF=20mA时测得的 发光二极管正向工作电压UF在1.4～3VLED根据颜色和功率的不同，其电压和电流各不相同，普通红、绿、黄的电压大致在1.2～1.8V电流十几到几十毫安，白光的电压较高，大约3.5V，电流几十到数百毫安特殊元件的检测：1.用数字万用表测量二极管：。
测二极管时，使用万用表的二极管的档位将红黑表笔接二极管两端，万用表有一定数值显示，二极管处于正偏则红表笔接的是二极管正极，黑表笔接二极管负极；若交换红黑表笔接二极管两端，万用表高位显示为“1”二极管处于反偏，则红表笔接的是二极管负极，黑表笔接二极管正极且二极管是好的 在测量时若两次的数值均显示“000”，则二极管内部短路；若两次测得的数值均显示为“1”，则二极管内部开路2．用数字万用表测量三极管：（1）用数字万用表的二极管档位测量三极管的类型和基极B：判断时可将三极管看成是一个背靠背的PN结，使用万用表的二极管的档位将红表笔接在假定基极上，黑表笔分别接在三极管另两个极上，若万用表都有一定数值显示，则PN结处于正偏或万用表显示为“1” 则PN结处于反偏此极即为基极B同时可知道被测三极管第一次测得是NPN，第二次测得是PNP型三极管2）发射极E和集电极c的判断：利用万用表测量β（HFE）值的档位，判断发射极E和集电极c将档位旋至MFE基极插入所对应类型的孔中，把其于管脚分别插入c、E孔观察数据，再将c、E孔中的管脚对调再看数据，数值β大的说明管脚插对了 （3）判别三极管的好坏: 将万用表转换开关拨到二极管的档位上，分别测试三极管发射结、集电结的正、反偏是否正常，若万用表测试三极管发射结、集电结的正偏均有一定数值显示，反偏均显示为“1”。
则正常的三极管是好的，否则三极管已损坏如果在测量中找不到公共B极、该三极管也为坏管子3、特殊器件的检测：1）判断是稳压二极管还是普通二极管：当使用万用表的Rxlk挡测量二极管时，测得其反向电阻是很大的，再将万用表转换到Rx10k档，如果出现万用表指针向右偏转较大角度，即反向电阻值减小很多，则该二极管为稳压二极管；如果反向电阻基本不变，说明该二极管是普通二极管，而不是稳压二极管2）发光二极管LED (Light EMitting Diode)：用万用表的Rx10k挡，测量方法及对其性能的好坏判断与普通二极管相同但发光二极管的正向、反向电阻均比普通二极管大得多在测量发光二极管的正向电阻时，可看到该二极管有微微的发光现象。
