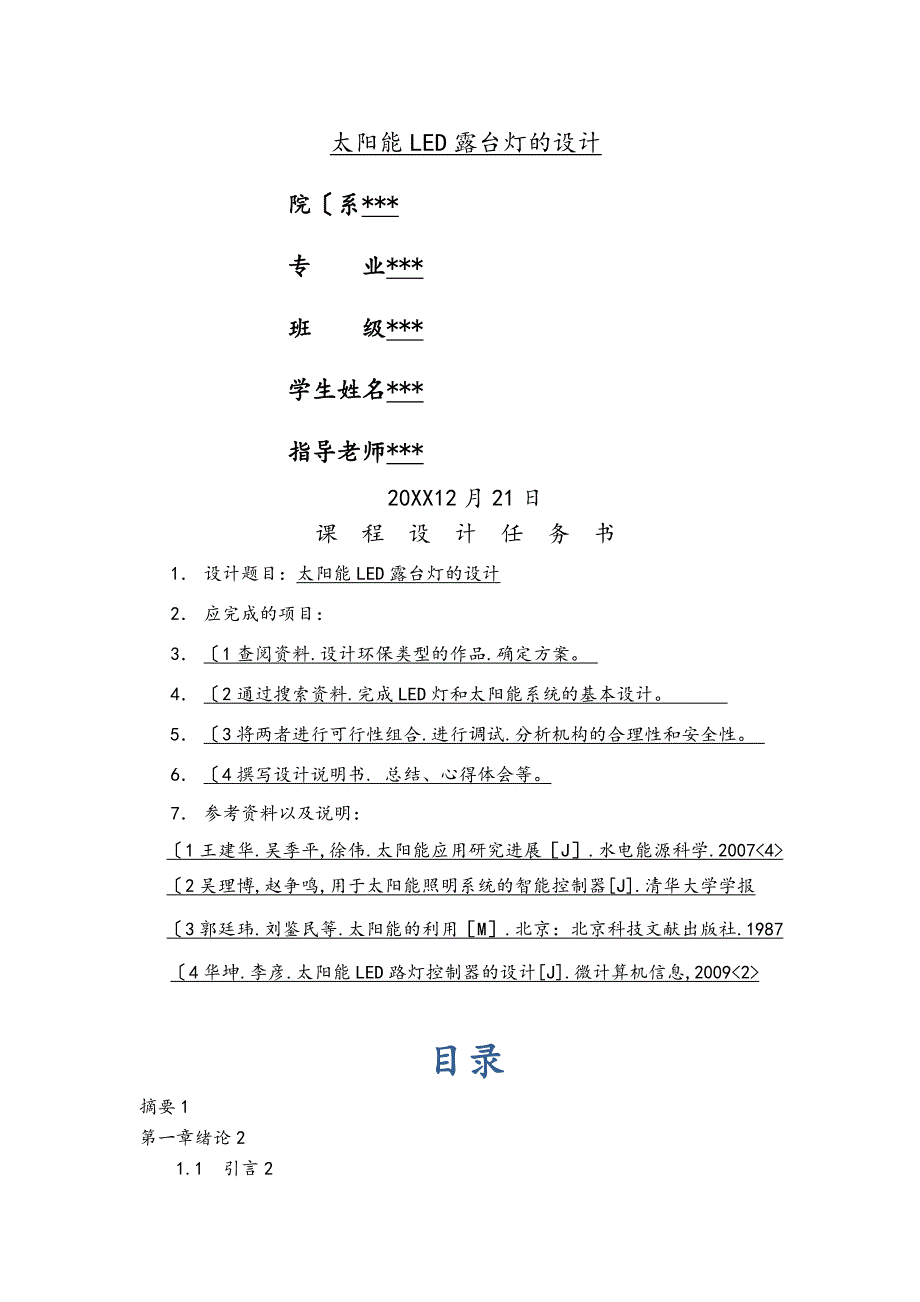

太阳能LED露台灯的设计院〔系***专 业***班 级***学生姓名***指导老师***20XX12月21日课 程 设 计 任 务 书1． 设计题目：太阳能LED露台灯的设计2． 应完成的项目：3． 〔1查阅资料.设计环保类型的作品.确定方案 4． 〔2通过搜索资料.完成LED灯和太阳能系统的基本设计 5． 〔3将两者进行可行性组合.进行调试.分析机构的合理性和安全性 6． 〔4撰写设计说明书. 总结、心得体会等7． 参考资料以及说明：〔1王建华.吴季平,徐伟.太阳能应用研究进展［J］.水电能源科学.2007<4>〔2吴理博,赵争鸣,用于太阳能照明系统的智能控制器[J].清华大学学报〔3郭廷玮.刘鉴民等.太阳能的利用［M］.北京：北京科技文献出版社.1987〔4华坤.李彦.太阳能LED路灯控制器的设计[J].微计算机信息,2009<2>目录摘要1第一章绪论21.1 引言2第二章太阳能电池板与蓄电池的选取32.1 太阳能电池板选取32.2 蓄电池的选取3第三章系统硬件设计43.1 太阳能控制器硬件设计43.2 LED的选择设计53.3 LED组合及驱动方式6第四章系统软件设计74.1 工作原理介绍74.2 太阳能控制器74.3 单片机软件编程7总结9参考文献10附件11摘 要由于全球性能源危机.世界普遍重视可再生能源的利用与研究。
太阳能作为一种新兴的绿色能源.以其永不枯竭、无污染等优点.正得到迅速的推广应用随着世界能源危机的加剧.各国都在寻求解决能源危机的办法.一条道路是寻找新能源和再生能源的利用；另一条是寻求新的节能技术.降低能源的消耗.提高能源的利用效率太阳能是地球上最直接最普遍也是最清洁的能源.太阳能作为一种大量可再生能源.每天达到地球表面的辐射能大约等于2.5亿桶石油.可以说是取之不尽.用之不竭LED的光谱几乎全部集中于可见光频段.所以发光效率高.一般人都认为.节能灯可节能4/5是伟大的创举.但LED比节能灯还要节能1/4.这是固体光源更伟大的改革为积极响应国家节能减排、大力开发利用新能源的号召.以实际应用为目的.围绕太阳能光伏发电技术和ID照明技术．设计了一套太阳能LED灯照明系统介绍了太阳能电池功率的选取原则及与蓄电池容量的匹配方法.重点分析研究了基于ATmega128单片机和XLT604驱动器的太阳能照明系统中的太阳能控制器和LED驱动.同时就ID在芯片的功率选取、组合方式等问题上进行了分析所设计的太阳能LED灯照明系统照度良好、环保节能.满足家庭所需照明的要求太阳能LED照明集成了太阳能与LED的优点。
关键词：太阳能. LED灯.节能第一章 绪论1.1 引言跨入21世纪后.人类面临着实现经济和社会可持续发展的重大挑战.如何能在能源有限和环境保护的双重制约下发展经济已成为全球的热点问题而能源问题更为突出.不仅表现在常规能源的匮乏.更严重的是化石能源的开发利用更加剧了环境的恶化主要表现为以下几个方面：<1>能源短缺常规能源的有限性和分布不均匀.造成了世界上大部分国家能源供应不足.不能满足其经济发展的需求从长远来看.全球已探明石油储量只能用到2020年.天然气也只能延续到2040年左右.即使储量丰富的煤炭资源也只能维持二三百年因此.人类迟早要面临化石燃料枯竭的危机局面<2>环境污染燃烧煤、石油等化石燃料.每年有数十万吨硫等有害物质排入天空.是大气环境遭到严重污染.直接影响居民的身体健康和生活质量；甚至在局部地区形成酸雨.严重污染水土资源<3>温室效应化石能源的利用不仅造成环境污染.同时会排放大量的温室气体.产生温室效应.引起全球气候变化近年来随着太阳能光伏发电技术和LED照明技术的发展.太阳能LED发光灯已进入了城市照明领域LED作为照明光源与传统的照明光源相比具有直流低电压驱动、耗电量少、抗振动、寿命长、纳秒级的响应速度、设计空间大、环保、可连续开关闪断。
能轻松实现0—100％调光功能等优点.被认为是新一代的绿色照明设备太阳能LED节能灯是以太阳能作为能源每个路灯均是独立的.安装方便.无需铺设电缆电线.无需交流电能和电费.采用直流供电.光控定时控制.安全可靠、节能、经济、环保.实用第二章太阳能电池板与蓄电池的选取2.1太阳能电池板选取目前单晶硅太阳能电池的光电转换效率约为15％.最高达到24％是目前所有种类的太阳能电池中光电转换效率最高的.技术也最为成熟使用寿命一般可达15A.最高可达25A多晶硅太阳能电池比单晶硅太阳能电池的光电转换效率要降低不少.其光电转换效率约12％.同时多晶硅太阳能电池的使用寿命也要比单晶硅太阳能电池短非晶硅薄膜太阳能电池光电转换效率偏低目前国际先进水平约为l0％.且不够稳定.随着时间的延长.其转换效率衰减.直接影响了其实际应用所以目前多采用单晶硅太阳能电池根据太阳能辐射原理太阳能电池方阵面上所获得辐射量的多少与很多因素有关：当地的纬度、海拔、大气的污染程度或透明程度、一年当中四季的变化、一天时间的变化、到达地面的太阳辐射值、散分量的比例、地表面的反射系数、太阳能电池方阵的运行方式或固定方阵的倾角变化以及太阳能电池方阵表面的清洁程度等。
太阳能照明系统充放电效率取0.75太阳能电池组件组失修正系数取O.95.灰尘遮挡及其他损失修正系数取0.9O经过查询资料和单位换算及简化处理后可得到太阳能电池总用量P的计算公式P=-5 618xAxQd式中.Q为负载日功耗；巩为水平面年平均13辐射量>；Kop为斜面辐射最佳辐射系数；A为安全系数.一般取1.1～1.32.2 蓄电池的选取I21蓄电池的容量要根据太阳能电池板的功率和LE D路灯的功率以及照明时间来决定．蓄电池应与太阳能电池、LED路灯相匹配可用一种简单方法确定它们之间的关系太阳能电池功率必须高出负载功率4倍以上系统才能正常工作太阳能电池的电压要超过蓄电池的工作电压20％～30％.才能保证给蓄电池正常蓄电因此.蓄电池容量必须比负载日耗量高6倍以上为宜蓄电池的容量Be的计算公式：Be= ／式中．PL为日平均耗电量.D为阴雨天数. 6为安全系数.1.1～1.4 <包括了温度修正系数：0℃上为l.一l0℃上为1.1.一1O℃下为1.2.放电深度cc=O.75>.V为工作电压根据上式可以估算出蓄电池的容量.同时蓄电池的充电效率的高低取决于充电的方式。
根据系统要求和对各种指标的核定.这里选用12V/100Ah阀控密封式铅酸蓄电池第三章 系统硬件设计3.1 太阳能控制器硬件设计太阳能控制器全称为太阳能充放电控制器．是控制太阳能电池方阵对蓄电池充电以及蓄电池给负载供电的自动控制设备．能自动防止蓄电池过充电和过放电它对蓄电池的充、放电条件加以规定和控制.并按照负载的电源需求控制太阳电池组件和蓄电池对负载的电能输出.是整个系统的核心控制部分本文设计的充电控制器用ATmega128单片机作为主控器件.检测太阳能电池板的输出电压.选择适合的DC／DC支路.检测蓄电池的电压值.根据蓄电池的电荷状态.选择合适的充电方式.为蓄电池提供过充电、过放电保护图1为采用斩波式PWM充电原理图.检测蓄电池的充电端电压.将检测得到的蓄电池端电压与给定点电压比较若蓄电池的电压小于给定电压．斩波器全通.迅速给蓄电池充电；若大于给定电压.则根据比例调整功率管的占空比充电进入慢充阶段.改善充电特性.最后进入涓流充电.防止过充下图是PWM原理图：图1 PWM原理图AVR128单片机给出充电的控制信号.即PB4=I.NPN型0805的i极管导通.此时集电极接地.使得IRF4905栅源电压钳位在一1OV.IRF4905管导通.太阳能电池板向蓄电池充电；反之.NPN型0805三极管截止I.a=0 V.IRF4905管断开.太阳电池板不能向蓄电池充电。
ATmega128内置1O位的逐次逼近型A／D转换器A／D转换器与8通道的模拟多路复用器连接.采样端口F的8路单端输入电压蓄电池正极与单片机PF1引脚相接.当电压低到lOV.单片机自动检测到并作出相应处理.如图2所示图2 系统硬件电路3.2 LED的选择设计按目前市场产品的输入功率对LED分类.其中输入功率为几十MW的.称为传统的小功率芯片；其输人功率小于1W的.为功率LED：输入功率等于1 W 或大于1 W 的.则为W级功率<大功率>LED目前大功率比较常见的有1.3.5.8.10W已批量应用的有1 W 和3 W LED.并正朝大电流<300 mA～1．4 A>、高效率<60～1 204 in1.>、亮度可调的方向发展大功率LED节能灯采用单颗功率大于1 W以上的LED选用美国CREE公司的3 W LED将多个芯片集成于印刷电路板上排列为一定间距的点阵作为平面发光源.组合成一个大功率LED单体模块.装入节能露台灯灯具中.借此提高芯片面积.并增加发光量将多个LED集中在一起设计露台照明.除足够的光通量和合理的光学设计保证合理的光分布外.更为重要的是散热问题由于露台灯几本都是在户外夜间使用.散热面位于侧上面以及体型受限制较小等特点。
有利于空气自然对流散热所以LED灯选择自然对流散热方式．同时整灯采用高导热系数铝作为散热主体.解决了LED的散热问题3.3 LED组合及驱动方式常用的LED组合方式有3种：并联、串联和混联1并联方式要求LED驱动器输出较大电流.负载电压较低分配在所有LED两端电压相同.当LE D的一致性差别较大时.通过每颗LED 电流不一致.其亮度也不同2串联方式要求LED驱动器输出较高的电压当LED的一致性差别较大时.分配在不同的LED两端电压不同.通过每颗LED的电流相同.LED的基本亮度一致3混联方式在需要使用比较多LE D时.如果将所有LED串联.将需要LED驱动器输出较高的电压：如果将所有LED并联.则需要LED驱动器输出较大的电流将所有LED串联或并联.不但限制着LED的使用量.而且并联LED负载电流较大.驱动器的成本也会大增混联方式的LED数量平均分配.分配在一串LED上的电压相同.通过同一串每颗LED上的电流也基本相同.LED亮度一致同时通过每串LED的电流也相近所以根据太阳能LED露台灯设计实际需要选择LED混联方式．并选用XLT604驱动器设计驱动电路来驱动LED.如图3所示图3 XLT604功能框图XLT604各引脚主要功能有：LD为线性输入调光端：ROSC为振荡电阻接人段；CS为LED 电流采样输入端；GND为芯片地；GATE为驱动外部MOSFET栅极；VDD为芯片电源：PWM为PWM输入调光端.兼作使能端。
第四章 系统软件设计4.1 工作原理介绍系统工作原理简单.利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能输出.经过充放电控制器储存在蓄电池中.夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压4.5V左右.充放电控制器侦测到这一电压值后动作.蓄电池对灯头放电蓄电池放电8.5小时后.充放电控制器动作.蓄电池放电结束充放电控制器的主要作用是保护蓄电池4.2 太阳能控制器太阳能控制器应用于太阳能光伏系统中.协调太阳能电池板、蓄电池、负载的工作.是光伏系统中非常重要的组件使整个太阳能光伏系统高效.安全的运作 太阳能路灯控制器主要用于家庭、商业区、工厂、交通、牧区、通信以等太阳能供电系统作为太阳能路灯控制器应该具备以下基本功能: •。
