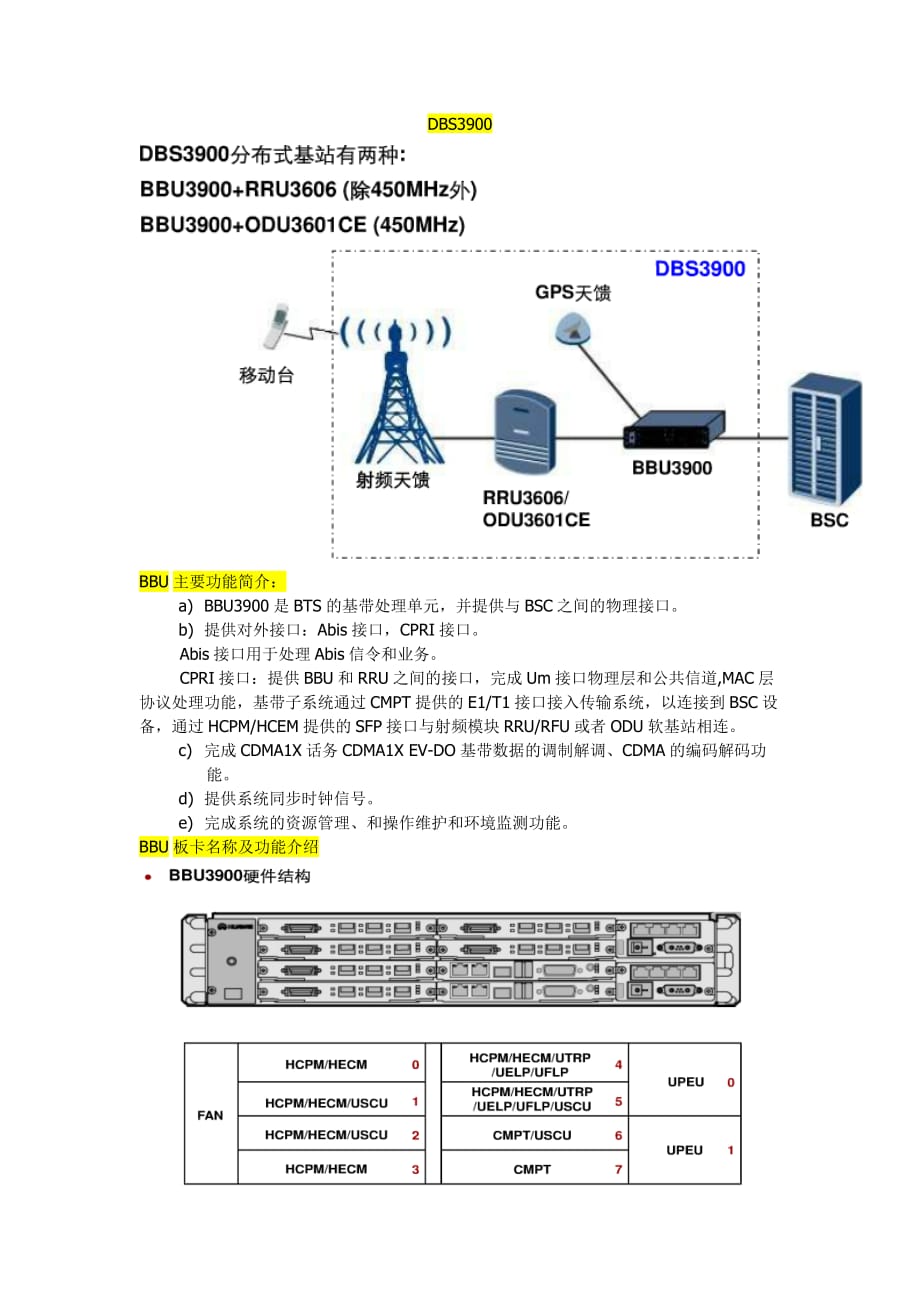

DBS3900BBU主要功能简介：a) BBU3900是BTS的基带处理单元，并提供与BSC之间的物理接口b) 提供对外接口：Abis接口，CPRI接口Abis接口用于处理Abis信令和业务CPRI接口：提供BBU和RRU之间的接口，完成Um接口物理层和公共信道,MAC层协议处理功能，基带子系统通过CMPT提供的E1/T1接口接入传输系统，以连接到BSC设备，通过HCPM/HCEM提供的SFP接口与射频模块RRU/RFU或者ODU软基站相连c) 完成CDMA1X话务CDMA1X EV-DO基带数据的调制解调、CDMA的编码解码功能d) 提供系统同步时钟信号e) 完成系统的资源管理、和操作维护和环境监测功能BBU板卡名称及功能介绍BBU硬件基本数据：华为3900站型BBU共有8个槽位，槽位编号规则是0至70号至5号槽位用于插信道板，6号与7号槽位用于插CMPT主控板华为3900站型BBU的0、1号槽位与4、5槽位之间数据不能透传，2、3号槽位和0、1、4、5槽位之间可以数据透传英文简称英文全称中文名称功能CMPTCDMA Main Processing&Transmission Unit主控传输模块实现BTS与BSC之间的数据传输处理，对整个BTS进行控制和管理，为基站系统提供时钟信号。
CMPT支持E1/T1/FE三种传输方式，支持IP传输模式 最多配置2块，支持1+1备份每块提供4路E1/T1、2路FE接口，以前四口，目前也可提供8口CMPT板HCPMHERT Channel Processing Module1x信道处理板承担1X业务各种前向信道、反向信道业务数据处理任务配置的基带处理芯片为CSM6700，信道处理能力为前向285信道，反向256信道；极限支持12个扇区载频（即在话务量非常小的时候在人口密集去一般支持6载扇开销信道？）最多配置6块，每块HCPM板上提供3个CPRI SFP光口连接到射频模块HECMHERT Enhance Channel Processing Module1xEV-DO信道处理板承担EV-DO模式各种前向信道、反向信道业务数据处理任务配置的基带处理芯片为CSM6800，支持192个用户；支持12个扇区载频最多配置6块，每块HECM板上提供3个CPRI SFP光口连接到射频模块UTRPUniversal Extension Transmission Processing Unit通用扩展传输处理单元实现BBU3900与BSC之间的连接，支持E1/T1传输方式，支持IP传输模式。
最多配置2块，支持负荷分担或1+1备份每块提供8路E1/T1接口UELPUniversal E1/T1 Lighting Protection Unit通用E1/T1防雷单元为BBU3900提供E1/T1信号的防雷处理最多配置2块，每块支持4路E1/T1防雷UFLPUniversal FE/GE Lighting Protection Unit通用FE/GE防雷单元为BBU3900提供FE信号的防雷处理最多配置2块，每块支持2路FE防雷FANFAN Unit通用BBU3900风扇单元是BBU3900主要的散热部件UPEUUniversal Power and Environment Interface Unit电源环境接口单元为BBU3900提供-48V/+24V DC到+12V DC电源转换；提供8路干结点告警输入，连接外部告警设备最多配置2块，支持1+1备份USCUUniversal Satellite Card and Clock Unit通用星卡时钟单元提供卫星时钟等外部信号输入接口，为BBU3900以及所连接的射频模块提供同步时钟最多配置2块，支持单模/双模星卡DO载频是否扩容的条件：如果话务量大于5ERL,占空比大于70%、用户数大于10，三个条件中满足2个以上就需要重点考虑扩容了，BBU配置计算。
例：沧州医专学校晚忙时总话务量1053Erl（PS+CS），不含切换总用户4200人，新生入学用户预计发展翼机通用户3700人，估算算所需设备数量1053/4200=0.229ERL/人，切换话务按35%估算，0.229*1.35=0.31，估算新生入学后晚忙时话务量0.31*7900=2449ERL每个载扇含切换可承载话务为21.6Erl，得出2449/21.6≈114，每个RRU设置5载波，那么共需要RRU数量：114/5≈13个每个BBU共有8个槽位，其中安装CMPT和UTRP板各1块，USCU和UELP或者UFLP各一块，这样BBU上可供使用的插槽还剩下4个，也就是说可供使用的插槽只有四个，由于EV-DO和1X数据不能再同一个信道板上每个1X信道板可支持256信道，也就是说最大可支持256Erl,两块1X 信道板可支持512Erl,由此可得出23个载扇，由两块1X信道板建立一个资源池的话可支持4个O5的RRU,由以上计算可知在不考虑EV-DO的情况下可需要四个BBU可满足要求，现在由于数据用户量较大，需要在每个RRU开通2载的DO,我们知道每块每个DO载扇需要一条链路每个8口的UTRP板最大支持8条链路，所以在每个BBU上配置一块UTRP板，最大只能支持4个2载的RRU，所以在此配置下需要BBU数量为4个。
