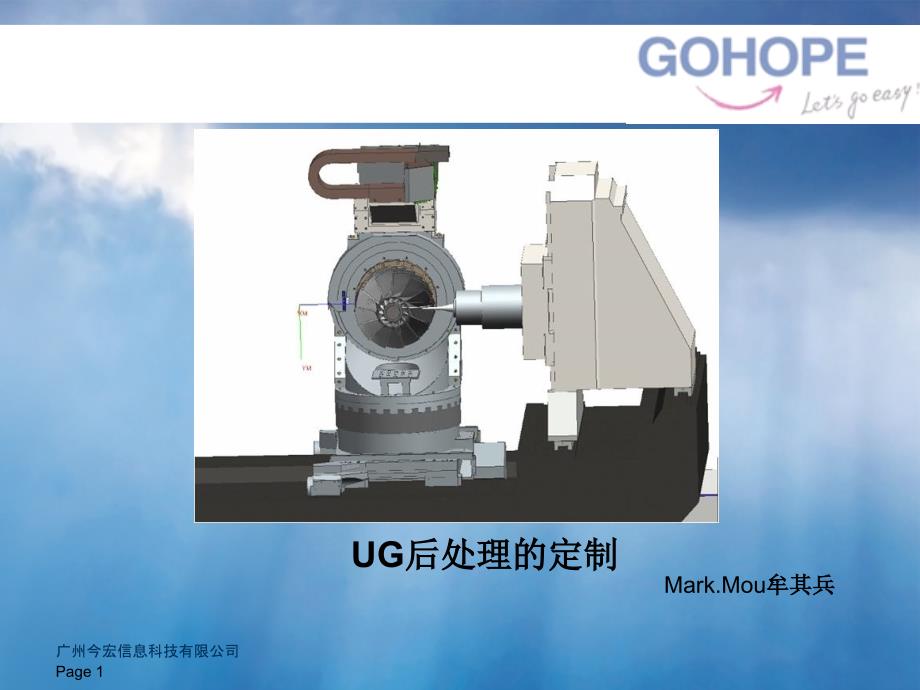

UG后处理的定制,Mark.Mou牟其兵,后处理简述,CAM软件:其主要用途都是生成在机床上加工零件的刀具轨迹（简称刀轨） 后处理目的：为了让CAM软件编出的刀轨数据变成机床能够识别的刀轨数据，即NC代码，在大多数CAM软件中这种过程叫做“后处理”刀具刀轨,NC代码,,,机床运动,CAM软件,,后处理,后处理程序,选择合适的后处理,后处理内部工作流程,*.tcl文件,*.def文件,*.nc文件,后处理器缺省路径,,,,,,后处理器的加载,,,,,UG/Post Builder工具,udssoft.pui,1、事件处理器（udssoft.tcl) 包含一系列指令用来处理不同的事件类型 2、定义文件（udssoft.def) 主要包含与特定机床相关的静态信息,,,,,定制后处理的名称,公制,3轴铣床,机床控制器,,UG/Post Builder工具续－定义机床参数,,机床移动速度,机床精度,机床行程,是否有圆弧输出G02/G03,UG/Post Builder工具续－事件处理器*.tcl,＊.tcl文件,UG/Post Builder工具续－定义文件,＊.def文件,UG/Post Builder工具续－输出设定1（批处理）,,,批处理,nc扩展名,UG/Post Builder工具续－输出设定2,＊.tcl文件内容预览,,,＊.def文件内容预览,设定螺旋下刀方式,Nx3.0以前螺旋下刀：在 NC程序中走螺旋方式是以走线方式G01来逼近 现在 螺旋下刀：走真正意义上的螺旋，程式变短，加工流畅，光洁度好,,,,用户自定义命令,导入自定义命令,UG另外写的命令,设定螺旋下刀方式，续1,,,左键按住不放拖到需要位置松开,,设定螺旋下刀方式，续2,,Linear是G1逼近，要走G02/G03就是Full_circle/Quadrant,定义圆弧输出(全圆或四分之一圆),,加入Turbo,使后处理速度加快数倍,适合于类似FANUC系统,方法：类似于才定制螺旋下刀的方式,,加入Turbo命令，续１,,加入Turbo命令，续２,把加工入Turbo命令的后处理另存为GM_turbo，然后再把此后处理加文件中template_post文件中，也就是加载，再后处理出nc比较时间！,,,,加入部分自定义或个性设定,１、自定义程序头 ２、加入刀具信息 ３、加入强制性命令输出 ４、自定义程序尾 ５、未尾自定义－输出加工时间,,,,自定义程序头,,,#决定是否强制输出内容,决定是否有序列号N输出,*.def文档,,加入刀具信息（出现在换刀位置）,,自定义程序尾,部分添加内容,１、输出刀具信息 global mom_tool_diameter global mom_tool_corner1_radius global mom_tool_name MOM_output_literal “( $mom_tool_name D=[format “%.2f“ $mom_tool_diameter] R=[format “%.2f“ $mom_tool_corner1_radius] )“ ２、强制输出 MOM_output_literal “亿和“ ３、输出加工时间 global mom_machine_time MOM_output_literal “(time: [ format “%.2f“ $mom_machine_time] MIN)“,批处理, 去除总nc文档（ugpost_base.tcl的更改）,1：先打开你的后处理*.TCL文件找到SET MOM_SYS_GROUP_OUTPUT 设为ON 2：打开你的UG安装目录下\MACH\RESOURCE\postprocessor\下的UGPOST_BASE.TCL文件找到set grp_ptp_name “${mom_output_file_basename}_${group_name_lowercase}${output_extn}“改成set grp_ptp_name “${group_name_lowercase}${output_extn}“ 3：找到 proc mom_start_of_group下面的 if {$mom_sys_ptp_output == “ON“} {MOM_open_output_file $ptp_file_name 改成if {$mom_sys_ptp_output == “ON“} {MOM_remove_file $ptp_file_name 4:继续找到 proc mom_end_of_group下面的 if {$mom_sys_ptp_output == “ON“} {MOM_open_output_file $ptp_file_name 改成if{$mom_sys_ptp_output == “ON“} {MOM_remove_file $ptp_file_name 5:保存 UGPOST_BASE.TCL文件!,END,謝謝大家,。
