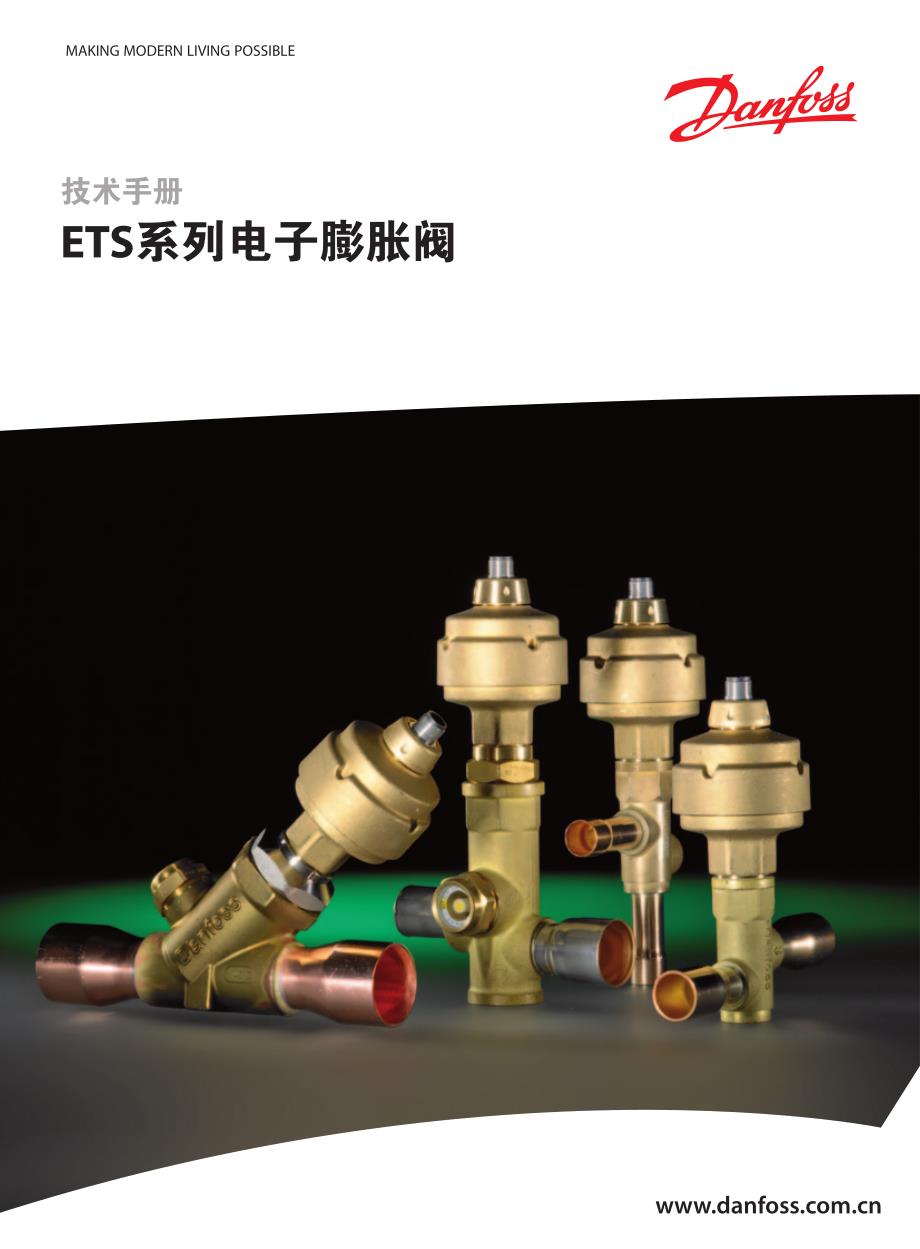

技术手册 ETS系列电子膨胀阀 MAKING MODERN LIVING POSSIBLE ETS 系列电子膨胀阀 3 产品特点 ■ 精确的定位确保了制冷剂流量的最优控制 ■ 适用于各种常见制冷剂(如R410A, R407C, R404A, R134a, R22) ■ ETS 12.5, ETS 25, ETS 50和ETS 100 的最大工作压力为 45.5 bar(660 psig)ETS 250和ETS 400的最大工作 压力为34 bar(493 psig) ■ ETS 50至ETS 400电子膨胀阀设计上实现的动力平衡 不仅使阀门能够双向流运行，还使其具有双向截止 功能，就如同电磁阀一样关阀严密 ■ ETS 50和ETS 100所采用的无水焊接接头，使得焊接 时无需湿布包裹，既方便又快捷 ■ ETS 50至ETS 400电子膨胀阀均装有内置视液镜 ■ 内、外防腐蚀设计 ■ 低功耗 ■ 可按要求选用电缆和接头 ■ EKC 316A，EKC 312以及EKD 316是丹佛斯常用的适 用于驱动ETS电子膨胀阀的控制器 ■ 提供AST - g手操器用于ETS电子膨胀阀的手动操作 和维修。
ETS系列电子膨胀阀广泛应用于制冷空调系统，精 确控制喷射进蒸发器的制冷剂流量 阀门活塞和线性定位设计完全平衡，从而保证流 体在正向、反向两个流动方向的特性一致此 外，还具有双向截止的功能，就如同电磁阀一样 关闭严密 双极驱动的阀门设计提供了精确的流量控制 ETS电子膨胀阀适用于Danfoss及其它制造商的电控 方案 ETS 系列电子膨胀阀 4 技术参数 电气参数 适用制冷剂HFC, HCFC (e.g. R410A, R407C, R404A, R134a, R22) 冷冻油所有矿物油和酯类油 PED认证.有 MOPD33 bar (478.6 psig) 最大工作压力 (PS/MWP) ETS 12.5/ETS 25/ETS 50/ETS 100: 45.5 bar (660 psig) ETS 250/ETS 400: 34 bar (493 psig) 制冷剂温度范围–40C to 65C (–40F to 149F) 环境温度–40C to 60C (–40F to 140F) 材质 ETS 50/ETS 100 阀体和AST外壳为铜，接口为双金属(不锈钢/铜) ETS 12.5, 250, 400: 阀体和AST外壳为铜，接口为铜 电机外封IP 67 步进电机形式双极永磁式 步进模式两相全步进 相电阻52 Ω 10% 相电感85 mH 保持电流取决于应用情况，允许全电流(100%负荷运行) 步进角 7.5 (电机), 0.9 (导纹螺杆), 传动比 8.5:1.(38/13)2:1 额定电压 (恒定电压驱动) 12 V dc -4% +15%, 150 步/秒 相电流(斩波器电流驱动) 100 mA RMS -4% +15%, 最大总功率电压 / 电流驱动: 5.5 / 1.3 W (UL: NEC 2级) 步进速率 150 步/秒 (恒定电压驱动) 0-300 步/秒 推荐300 (斩波器电流驱动) 总步数 ETS 12.5, 25, 50: 2625 [+160 / -0] 步 ETS 100: 3530 [+160 / -0] 步 ETS 250 and 400: 3810 [+160 / -0] 步 全行程时间 ETS 12.5, 25, 50: 17 / 8.5 秒 (电压 / 电流) ETS 100: 23 / 11.5 秒 (电压 / 电流) ETS 250 and 400: 25.4 / 12.7 秒 (电压 / 电流) 提升高度 ETS 12.5, 25, 50: 13 mm (0.5 in.) ETS 100: 16 mm (0.6 in.) ETS 250-400: 17.2 mm (0.7 in.) 参考位置朝着全关位置过驱动 电气连接M12 接头 注意： 只有在系统中有冷冻油的情况下，才能确保ETS电子膨胀阀的完全使用寿命。
在无油的系统中，ETS电子膨胀阀的寿命无法 保证 ETS 系列电子膨胀阀 5 结构 注意: A到B为正向流动 1. M12 接头 2. 玻璃密封 3. AST 电机外壳 4. 步进电机 5. 轴承 6. 推杆 7. 椎体和引导螺母 8. 阀座 ETS 12.5, 25, 直通型和角型 A B A B ETS 250 & 400 1. M12 接头 2. 玻璃密封 3. AST 电机外壳 4. 步进电机 5. 轴承 6. 推杆 7. 上螺母 8. 活塞 9. 带试纸的视液镜 10. 阀座 11. 阀口 ETS 50 & 100 1. M12 接头 2. 玻璃密封 3. AST 电机外壳 4. 步进电机 5. 轴承 6. 推杆 7. 上螺母 8. 活塞 9. 阀座 10. 阀口 B A 1 2 3 4 5 6 7 8 9 10 A B .10 ETS 系列电子膨胀阀 6 步进电机 切换顺序 注意： 检查步进电机和接线的电气参数：线圈I 52 ohm, 线圈II 52 ohm M12?? ?? ?? ?? ?? ?? ?? 电线 如您选用其他厂家生产或特制的非Danfoss控制器 来驱动ETS电子膨胀阀，请务必注意一下几点，以 防缺步。
a. 为了保证阀门的完全关闭，控制器应带有使阀门在 关闭方向过盈的功能建议过盈步数为全步数的 10% b. 缺步的数量会随着阀门开启度的变化量而增加可 以通过控制器，在确定阀门开启度的变化量后，对 缺步进行补偿 警告: 除非安装了备用电池这样的安全装置，否则ETS电子 膨胀阀将在断电时，停留在原先的开启位置 ETS 50, 100, 250 和 400 均配有带湿度试纸的视液镜 可以通过视液镜来检查阀内活塞的位置，也可以用来 确定系统中制冷剂的流向(ETS 50 和ETS 100) 同时，通过视液镜还可以观察到由于过冷不足产生的 闪发气体视液镜中的湿度试纸通过改变其颜色来指 示干湿度 视液镜和指示器 ↑ 关闭 ↑ 步数 线圈 I线圈 II ↓ 打开↓ 红色绿色白色黑色 1+-+- 2+--+ 3-+-+ 4-++- 1+-+- ETS 系列电子膨胀阀 7 Danfoss 93G18.14 阀门操作ETS阀门由AST步进电机电子控制驱动运行该步进电 机是两相双极的，只有在驱动器产生电脉冲启动两组 分离的电机定子绕组沿不同的方向旋转时，电机才会 动作 传动机构的旋转方向取决于电脉冲的相序关系，而又 同时决定了活塞的位置。
电机通过传动机构带动连 杆，将旋转运动转化为阀的线性运动 AST电机外壳有标准配置的玻璃密封的M12接头，同 时也兼容其它特制的电缆和插塞插口连接件 ETS阀门的活塞为压力平衡设计，能够提供完全一致 的双向流性能以及大致相同的最大能力 通过过盈关阀使得步数的参考值始终正确 ETS电子膨胀阀需要一个控制器带动运行，该控制器 可由12V直流电压(5.5W)或100 mA RMS斩波器电流 驱动 推荐使用Danfoss EKC 316A，EKC 312和EKD 316 作为 驱动器 注意: 根据控制器或驱动器的类型，阀门传动机构和驱动器 之间的电缆长度会存在限制 电缆的实际长度，现场的EMC 辐射水平以及驱动器电 路均对驱动电动机的实际电流失真有影响 对于Danfoss控制器，根据经验，EKC 316A 和 EKC 312 为 5 m [15 feet]，EKD 316 为50 m [150 feet] 所有这些控制器都可以在各自的4个电源端子上安装 一个100 mH 的 AKA 211型滤波器，从而大大增加电 缆的长度 如果您在电缆长度上有任何疑问，请与Danfoss联系 阀门应用 控制器 / 驱动器 温度传感器 温度传感器 压力传感器 蒸发器 ETS电子膨胀阀 ETS 系列电子膨胀阀 8 为了确保最高性能，需要修正蒸发器能力。
选型还 应确保阀门具有可被接受的压降当过冷度偏离 4K (7.2F) 时，必须修正蒸发器能力为选择规格正 确的ETS，您将需要下列信息： ■ 制冷剂：CFC, HCFC 或 HFC ■ 蒸发器能力 Qe (以 kW 或 TR 为单位) ■ 蒸发温度 te(以 C 或 F为单位) ■ 冷凝温度 tc(以 C 或 F为单位) ■ ETS 电子膨胀阀最大的可接受压降(以bar 或psig 为 单位) ■ 过冷度 Δtsub ■ 接口尺寸 示例 当选择阀门时，可能需要对实际蒸发器能力使用修正 系数当系统条件不同于表格中条件时，需要使用修 正系数选型还应确保阀门具有可被接受的压降下 例为正确选择阀门的方法 ■ 制冷剂：R410A ■ 蒸发能力：Qe = 500 kW (143 TR) ■ 冷凝温度：tc = 25C (77F) ■ 冷凝压力：pc = 23 bar (330 psig) ■ 蒸发温度：te = +10C (50F) ■ 蒸发压力：pe = 9.8 bar (142 psig) ■ 液管压降：pl = 0.5 bar (估计值) ■ 阀最大压降： Δp = pc - pl - pe = 23 - 0.5 - 9.8= 12.7 bar (184 psig) ■ 接口尺寸：11/8 11/8 in 阀门大小 阀门选型 现在选择合适的能力表，按照制冷剂为R410A，蒸 发温度te = +10C (50F)，选择一个在阀门可接受 压降为12.7 Bar(184 psig)时，阀能力等于或高于 435 kW (124 TR) 的阀。
ETS 100在阀门压降为14 bar(略高于12.7 bar (184 psig)) 时，提供503.8 kW (143 TR) 的阀能力，并提供 11/8 in 的 接口尺寸，对于本例是恰当的选择 步骤 3 te [C] 正向流额定能力 [kW] ETS 50ETS 100 压降 ∆p [bar] 246810121416246810121416 R410A –40173.7224.6255.1275.5289.5299.2305.7309.6323.5418.1475.0512.9539.1557.2569.2576.4 –30169.3220.8252.3273.5288.3298.6305.7310.1315.2411.2469.7509.2536.8556.1569.2577.5 –20163.3214.9246.8268.6284.1295.0302.5307.4304.0400.1459.6500.2528.9549.2563.3572.4 –10155.9206.8238.8260.9276.6287.9295.8301.0290.3385.0444.6485.7515.1536.1550.8560.5 –5151.7202.0233.7255.8271.6283.0291.0296.4282.5376.0435.2476.3505.8527.0541.9551.8 10137.5184.5214.8236.1251.5262.7270.6275.8256.0343.5399.9439.6468.3489.1503.8513. 6 步骤 4 确定过冷度Δtsub的修正系数。
在修正系数列表中(如下所示)，当过冷度为 15K (27F) 时，R410A 对应的修正系数为1.15 修正后的蒸发器能力为： Qe (修正) = 500 kW/1.15 = 435 kW (124 TR) 步骤 1 步骤 2 过冷度Δtsub的修正系数 修正系数 Δtsub 4 K10 K15 K20 K25 K30 K35 K40 K45 K50 K 7.2F18F27F36F45。
