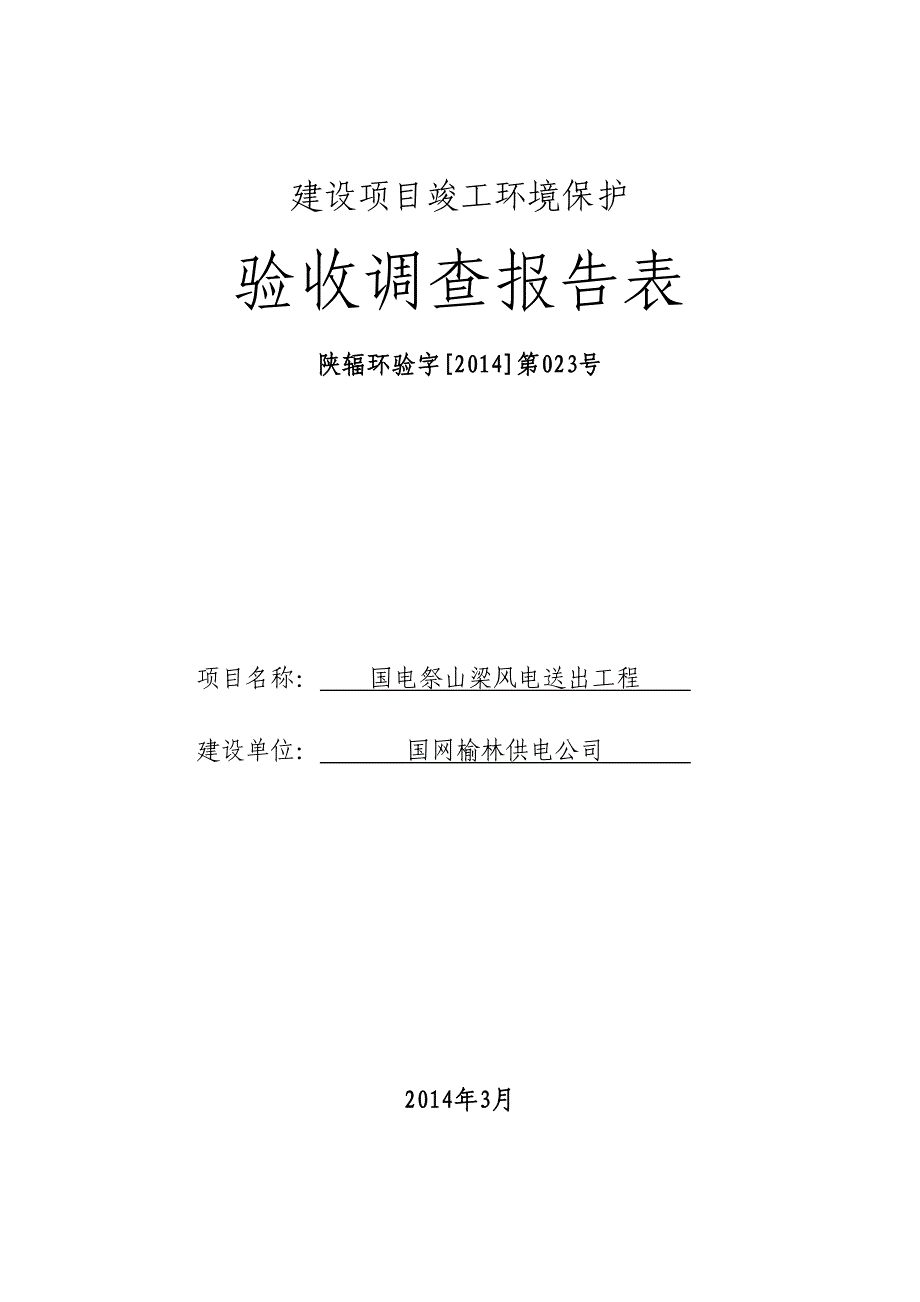

建设项目竣工环境保护 验收调查报告表 陕辐环验字陕辐环验字[201[2014 4] ]第第023023号号 项目名称： 国电祭山梁风电送出工程 建设单位： 国网榆林供电公司 20142014年年3 3月月 国电祭山梁风电送出工程 环境保护验收调查报告表 陕辐环验字[2014]第023号 编写单位（盖章）：陕西省辐射环境监督管理站 站 长：郝军亮 项目负责：熊松琦 报告编写：熊松琦 审 核 人： 签 发 人： 参加人员：田杰 表表 1 1 项目总体情况项目总体情况 项目名称 国电祭山梁风电送出工程 建设单位 国电陕西新能源有限公司 法人代表 赵瑞光 联系人 李鑫 通信地址 西安市锦业路都市之门 D 座 8 楼 80802 建设地点 陕西省榆林市靖边县东坑镇吉山梁 项目性质 ■新建 □改扩建 □技改 环境影响报告 表名称 《国电祭山梁风电送出工程建设项目环境影响报告表》 环境影响评价 单位 陕西电力科学研究院 初步设计单位 陕西省电力设计院 环境影响评价 审批部门 陕西省环境保护厅 文号 陕环批复 [2012]761 号 时间 2012.11.12 初步设计审批 部门 陕西省电力公司 文号 陕电发展 [2012]143 号 时间 2012.11.23 环境保护设施 设计单位 陕西省电力设计院 环境保护设施 施工单位 陕西省送变电公司 环境保护设施 监测单位 / 投资总概算 （万元） 6799 其中：环境 保 护 投 资 （万元） 102 实际环境保 护投资占总 投资比例 （万 元） 1.5% 实际总投资 （万元） 6799 其中：环境 保护投资 （万元） 102 设计生产能力 扩建 330kV 统万变电站 110kV 出线间隔 1 个；新建 110kV 单回架空线路 71 公里 建设项目开 工日期 2012.06.17 实际生产能力 扩建 330kV 统万变电站 110kV 出线间隔 1 个；新建 110kV 单回架空线路 71 公里 投入试运行 日期 2012.12.31 项目建设过程简述 为了解决靖边地区三座风电场送出的需要，以及强化本地区 110kV电网构架，增强供电可靠性和质量，建设国电祭山梁风电场送出工程。
本工程 2011 年 7 月立项，2012 年进行初步设计、项目环境影响评价，并取得相应批复，2012 年 12 月该项目建成投入试运行2013 年 12 月委托陕西省辐射环境监督管理站进行该项目的环境保护验收调查 1.1 1.1 验收法律依据 （1） 《中华人民共和国环境保护法》（1989 年12 月26 日） （2） 《建设项目竣工环境保护验收管理办法》（环保总局令13 号，2001 年12 月11 日） （3） 《电磁辐射环境保护管理办法》（环保总局令18 号，1997 年3 月25 日） （4） 《关于建设项目环境保护设施竣工验收监测管理有关规定的通知》（国家环境保护总局环发[2008]38 号，2000 年2 月22 日） 1.2 1.2 验收技术标准 （1） 《辐射环境保护管理导则·电磁辐射监测仪器和方法》（HJ/T10.2—1996） （2） 《500kV 超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24—1998） （3） 《高压交流架空送电线无线电干扰限值》（GB15707—1995） （4） 《高压架空输电线、变电站无线电干扰测量方法》（GB/T7349-2002） （5） 《工业企业厂界环境噪声排放标准》（GB 12348-2008） （6） 《声环境质量标准》（GB 3096-2008） 1.3 1.3 项目有关文件 （1） 《国电祭山梁风电送出工程建设项目环境影响报告表》（陕西电力科学研究院） （2） 《陕西省环境保护厅关于榆林供电局国电祭山梁风电送出工程环境影响报告表的批复》（陕环批复〔2012〕761号，2012 年11 月12 日，陕西省环境保护厅） （3） 《关于国电祭山梁风电送出工程电磁辐射验收委托事宜的说明》（国网陕西省电力公司榆林供电公司 2013.10.15） 1.4 1.4 本项目验收执行标准 （1 1） 电磁环境 ●工频电磁场 工频电场强度和磁感应强度验收调查执行《500kV 超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24--1998）中有关限值，以4kV/m 限值作为居民区工频电场的验收标准，以0.1mT 限值作为对公众全天辐射时的工频磁感应强度的验收标准。
●无线电干扰场强 无线电干扰执行《高压交流架空输电线无线电干扰限值》（GB15707--1995） 中有关限值， 距110kV 变电站、 边相导线20m 处频率为0.5MHz 时无线电干扰限值46dB(μV/m)作为验收标准 （2 2） 声环境 厂界噪声执行《工业企业厂界环境噪声排放标准》（GB12348-2008）2 类标准（昼间60dB(A)，夜间50dB(A)） 声环境执行 《声环境质量标准》 （GB3096-2008） 2 类标准 （昼间 60dB(A)，夜间 50dB(A)） 表表 2 2 调查目的、范围、因子、方法、重点调查目的、范围、因子、方法、重点 2.1 2.1 调查目的 根据《建设项目环境保护管理条例》和《建设项目竣工环境保护验收管理办法》的有关要求，通过本次调查和现状监测，确定本输变电工程在建设期和运行期是否达到了环评以及批复的要求，其环保设施是否按设计投运，各项环保措施是否落实为环境管理部门最终确定该工程是否能够通过环保验收，提供决策支持 2.2 2.2 调查范围 验收调查范围原则上与环境影响评价文件的评价范围一致结合相关技术导则中评价范围的要求，确定本次调查范围见下表2-1。
表2-1 调查范围 调查对象 调查项目 调查范围 输电线路 生态环境 线路走廊两侧100m带状区域 工频电场、磁感应强度 线路走廊两侧50m带状区域 无线电干扰 距边相导线投影20 m处 噪声 距边相导线投影20 m处 重点监测范围是：输电线路边导线两侧50 米 2.3 2.3 环境影响因子 生态环境：调查输电线路施工过程中地表植被遭破坏和后期的恢复情况，调查线路经过区域土地类型、实际占地大小等情况，调查临时占地、取土弃渣场的恢复情况 水环境：废水处理设施运行情况，废水排放量及排放去向 声环境：厂界的排放噪声及线路周围的环境噪声的等效连续A 声级 电磁环境： 工频电场强度、 工频磁感应强度和无线电干扰场强 2.4 2.4 环境保护目标 验收调查期间未发现该工程所在区域有原始林地、湿地、原生自然植物，建设工程附近无军事设施、文物古迹及矿产资源，线路走廊外侧2000m 内未发现有易受到电磁干扰的民用导航台、电视差转台等无线电台、站设施新建的国电祭山梁风电送出工程线路经过地为沙漠丘陵区和黄土丘陵区，同环评阶段一样 2.5 2.5 调查重点 根据该工程建设期的环境影响主要来自线路架设建设过程，将造成地表植被破坏和土壤环境质量下降。
运行期的环境影响主要来自于送电线路产生的工频电场、工频磁场、无线电干扰和噪声，确定验收调查的重点为： 2.5.1. 生态影响调查 调查线路杆塔等永久占地和临时占地的土地类型、面积及临时占地的植被、工程恢复措施和恢复情况对涉及自然保护区等生态敏感目标的项目，重点调查项目建设的环境影响及环境保护措施的实施情况 2.5.2. 电磁环境影响调查 重点调查输电线路沿线电磁环境敏感目标受本工程产生的工频电场、工频磁场、无线电干扰的影响程度，调查环境影响报告表中提出的电磁防护措施及环评批复要求落实情况 2.5.3. 声环境影响调查 重点调查输电线路沿线声环境敏感目标受变电站噪声和线路电晕噪声的影响程度，调查环境影响报告表中提出的噪声防治措施及环评批复要求落实情况 2.5.4. 水环境影响调查 重点调查跨越水体类型、级别、工程施工方式、塔基与河流位置关系等 2.5.5. 环境风险事故防范及措施调查 调查工程是否制定了风险事故应急预案，是否配备了必要的应急设施 表表 3 3 工程概况工程概况 3.1 3.1 环评中工程主要内容及规模 3.1.1 项目主要内容及规模 (1)330kV统万变扩建 1回 110kV出线间隔至国电祭山梁风电场，不需新征用地。
(2)新建 110kV线路规模新建 110kV单回架空线路 71km，线路由四条分线路组成： ①祭山梁风电场～李家梁风电场，线路长 22km；靖边县以西东坑镇南部上草成峁村的祭山梁风电场 110kV升压站向北架空出线，线路后向东走线至麻黄咀村北侧，右转经过杨家窑子和西高峁村南侧后，线路左转经姬家坬北侧至贾家坬则东南左转，在大圪垯村连续两次右转进入李家梁风电场 110kV升压站 ②李家梁风电场～330kV统万变，线路长 35km；靖边县以西席麻湾镇东南李家梁附近的李家梁风电场 110kV升压站门型构架向北架空线路出线，至王圈村西侧右转，走线至中钵钵山附行于 330kV统定线的南侧走线，向东跨过张家峁水库、包茂高速，在谢渠村东南左转，平行于 110kV鲁统线（鲁能风电场～统万变）向北走线至 110kV杨桥畔变电站外，接入原元梁山风电场送出线路的 1#双回路分歧塔，利用原线路预留侧进入 330kV统万变 ③王渠则风电场 T接祭山梁风电场～李家渠风电场，线路长 13.5km；靖边县以西王渠则镇南侧王渠则风电场 110kV升压站向西北 110kV架空出线，左转至山脊后右转至麻黄瓜则后，线路向北接入①线路。
④李家梁风电场 110kV升压站外临时搭接线路，线路长 0.5km；线路位于 110kV李家梁风电场升压站站外，在门型架至①线路和②线路出线终端塔线北侧新立3基水平排列铁塔，两条线路进行临时搭接 全线新建铁塔 219基，占地面积 5475m2，其中直线塔 187基，采用 ZM1、ZM2、ZM3型塔；转角塔 23基（占 10.5%） ，采用 JC1、JC2、JC3型塔；终端塔 9基，采用 DJ、SDJ型塔线路平均档距 350～400m 建设项目地理位置图见图3-1 图3-1 1国电祭山梁风电送出工程地理位置图 3.2 3.2 实际工程建设与环评中描述的工程的差异 本次验收项目中工程的实际建设规模与环评报告中的项目建 设规模相一致，扩建330kV统万变电站110kV出线间隔1个，新建110kV单回架空线路71公里，经现场调查，本次验收内容存在几点差异： (1)330kV 统万变扩建 1 回 110kV 出线间隔工程验收被纳入330kV 统万变验收内容，本次验收不涉及 (2)李家梁风电场 110kV 升压站外临时搭接线路，线路长 0.5km，是临时搭接线，竣工验收时已拆除 (3)环境影响评价报告中涉及的 7 个敏感点发生了变更，据调查：建设单位为了减少对公众的影响，线路在施工时采取了优化、避让措施。
具体见下表 3-2： 表 3-2 敏感目标变更情况 序号 保护目标 环评中描述 现场调查情况 备注 1 上草成茆村 （风电项目部） 线路东侧 30 米 线路东侧 295 米 发生变更，不 在验收调查范 围内 2 东路壕村 （刘佳家） 线路东南侧45米 线路东南侧超过 500 米 3 东高圈村 （康考波家） 线路东侧 40 米 线路西侧超过 500 米 4 杨家窑子 （李村原家） 线路北侧 35 米 线路南侧超过 500 米 5 西高茆村 （王东民家） 线路南侧 45 米 线路南侧超过 500 米 6 姬家坬 （李树民家） 线路南侧 30 米 线路南侧超过 500 米 7 镇靖村 线路北侧 40 米 线路南侧 20.5 米 镇靖村 2 组， 师姓居民家 输电线路规模见表 3-3 表 3-3 输电线路规模 工程名称 指标名称 环评规模 实际规模 输电线路 线路长度 71Km 71Km 铁塔型式 铁塔 铁塔 基础型式 混凝土浇筑 混凝土浇筑 导线类型 2×LGJ-300 2×LGJ-。
