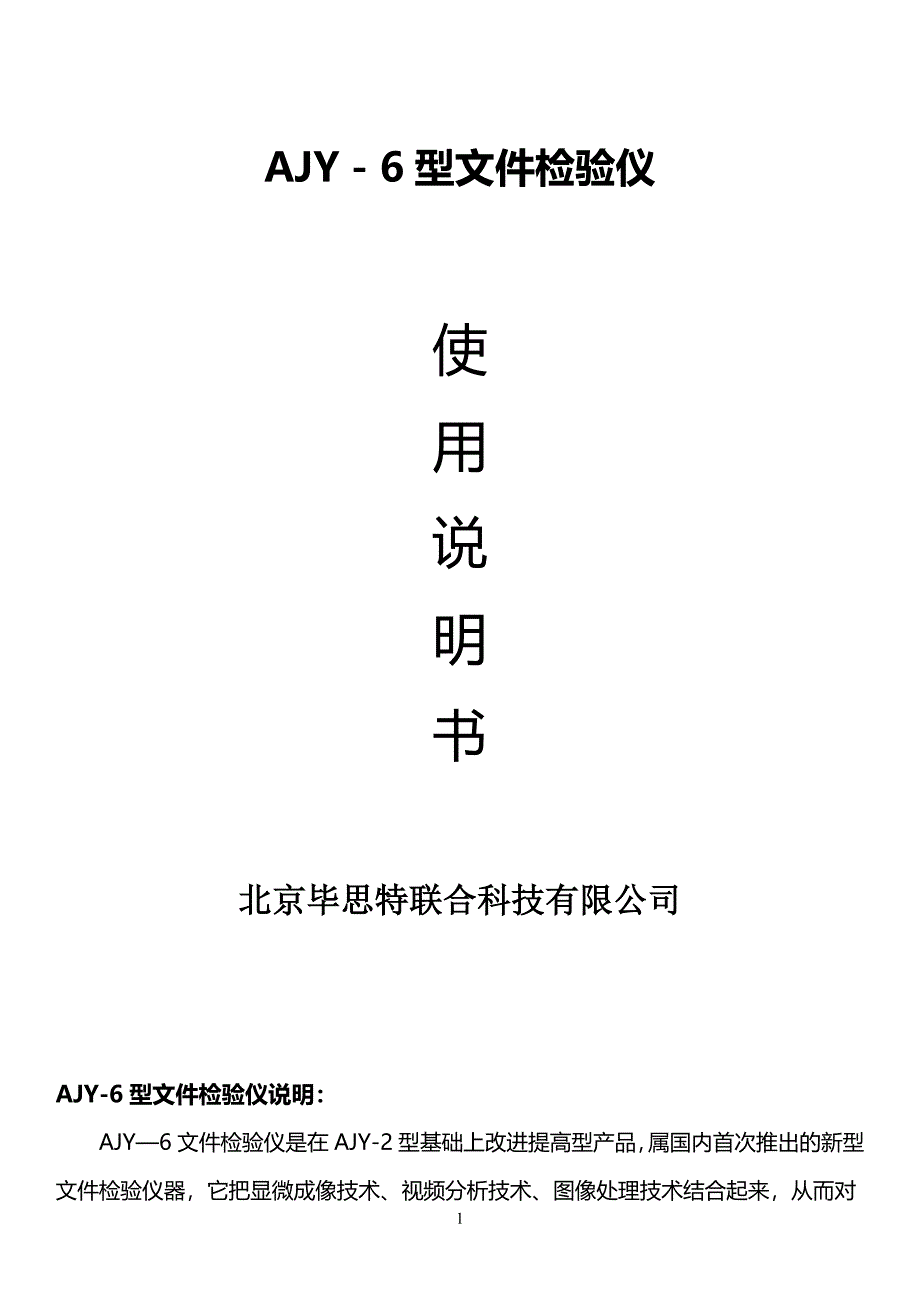

AJY－6型文件检验仪使用说明书北京毕思特联合科技有限公司 AJY-6型文件检验仪说明：AJY—6文件检验仪是在AJY-2型基础上改进提高型产品，属国内首次推出的新型文件检验仪器，它把显微成像技术、视频分析技术、图像处理技术结合起来，从而对印刷文件检验（印制痕迹、打印复印痕迹、货币、票证、印章印文、防伪印记等）污损文件检验（添加改写、挖补粘贴、擦刮消褪、退色、涂抹掩盖等）笔迹检验（字迹、压痕、墨水检测、书写时间等）微量物证、痕迹指纹等进行检测鉴定，仪器配有专业图像处理软件可对采集的图像进行测量、图像处理该产品是公安、检察、法院及大专院校进行司法鉴定和教学的理想仪器一、主要特点：1、127种激发光与接收滤光片组合检验不同油墨的荧光差别，自动扫描逐帧观察2、反射光源与接收滤光片组合检验不同油墨对不同波段光的吸收反射差别3、反射光源与接收滤光片组合检验不同波段红外光对不同油墨穿透的效果4、透射光源与接收滤光片组合检验不同波段红外光对不同油墨穿透的效果 5、侧光光源以掠入射的方式照射文件，检验文件被刮擦、切割的痕迹6、透射光源从文件的下面向上照射文件，检验文件被切割、挖补的痕迹二、功能：（一）、光源系统：1、均匀强光源：1X24V/150W卤钨灯，配有专用散热风机，聚光透镜，隔热玻璃；2、紫外短波：254nm（11W）,观察可见荧光油墨；3、紫外长波：365nm(11W),观察无色、有色荧光油墨、消字灵退消痕迹；4、侧光光源：1X50W，可检测红外吸收反射，灯架可调节任意角度，用于检测全息防伪标记、字迹压痕、钢印痕迹等；5、透射紫外光：11W，正反荧光油墨相对位置；6、透射白光灯：20W，可检测水印、挖补擦刮、涂改液覆盖、对印、接线技术等； 7、可见激发光：高纯度5nm宽带，313nm-600nm127种，激发各种荧光看差异；8、 接收滤光片：000nm、650nm、700nm、750nm、780nm、800nm、900nm截止式长波通滤光片.根据用户需要，激发可到12组； 9、截止滤波片自动切换，按钮操作方便快捷，外部实时显示当前截止滤波片波长； （二）、图像采集系统：高灵敏度感红外自动对焦摄像系统，27X变焦变倍，可自动变倍、变焦、光圈控制。
变倍电动控制，可任意定位放大倍数，屏幕显示变焦变倍倍数摄像系统分辨率达640线，灵敏度为0.0001Lux的1/3CCD彩色摄像系统采用高分辩率彩色/黑白自动转换高分辨率CCD摄像机（原装进口）；分辨率480线，视频信噪比：48dB（AGC OFF）；光谱响应范围：300-1000 nm；图像采集棒，USB连接口可与电脑连接，对检验结果进行采集、存储、打印 （三）、图像处理系统：1、 存储/打印功能 可存储文检仪在检验过程中获得的所有图像与数据资料，并可以配合打印机将所需图像打印出来 2、 比对功能 可将检测到的两幅图像进行水平、垂直方向的拼接比对或重叠比对；静态图像和动态图像可实时进行比对 3、 反光度吸光度测定，可对图像中任意指定点或区域的灰度值进行测定并可将各个检测条件下该处的灰度变化以曲线形式显示此方法特别有利于鉴别被检文件形成的图像中，不同文字之间人眼难以察觉的微小灰度差别； 4、景深自动合成、模糊图像处理； 5、运动模糊处理和变形图像几何校正、快速图像处理； 6、可进行色度测定、彩色灰度互转、颜色合并、颜色分离、颜色滤除；7、运笔书写顺序、图章骨干提取、曲线及线性图像整形；8、图像测量与标注、图象万向切割比对、图像重影多种方式选择；9、镜像及其它多方面图像处理。
三、 仪器操作：（一） 、结构1、主机： 2、接线图： 3、 内部结构： （二）、安装：1.把仪器调在高度适合的高度，取出毛玻璃放好，将电源线插在插上220v电压2.将摄像头的连接线插入摄像头插口，另一端至电脑上采集卡插口3．上述工作完成后即可在电脑上进行初步观察，在毛玻璃上放好检材，打开照明灯，按动面板是的倍率键，同时通过电脑屏幕，这是可观察到检材的图像，摄像机自动调整至清晰为止4. AXB专业图像处理软件：采用标准的Windows程序安装方式，用户只要将光盘放入光驱，双击其中的Setup，然后根据屏图标，用户将随带的软件加密狗插入计算机USB接口上，点击图标即可运行软件三）、操作：1.开机（常规）： 打开仪器（主光）——开启电脑——毛玻璃上放置检材——调节CCD变焦——打开AXB图象处理软件——观察——采集图象——保存 2.激发光观察：（1）、单一光源： （2）、复合光源： （3）、复合光源自动扫描观察： 2-1.如需关闭激发（LED）光源时请按“复合”再按“313”最后按“确认”键2-2.在扫描状态下：按313扫描速度-1（复按可以连续减速） 按415扫描速度+1（复按可以连续加速） 按450暂停/继续 2-3 . 按“确认”扫描/退出3.图像处理软件具有 ： （1）、 存储/打印功能 可存储文检仪在检验过程中获得的所有图像与数据资料，并可以配合打印机将所需图像打印出来。
（2）、 比对功能 可将检测到的两幅图像进行水平、垂直方向的拼接比对、或重叠比对： （3）、 灰度值测定 可对图像中任意指定点或区域的灰度值进行测定并可将各个检测条件下该处的灰度变化以曲线形式显示此方法特别有利于鉴别被检文件形成的图像中，不同文字之间人眼难以察觉的微小灰度差别4）、图像质量改善 可通过改变亮度和对比度的方法改善图像质量 （5）、红外伪彩色图像合成 可将不同实验条件下取得的近红外图像合成为伪彩色图像，可以更好地将两种不同墨水的荧光曲线极微小的差别以色彩的差别来显示 （6）. 可见区荧光的真彩色图像合成 由于彩色摄像头对红外不灵敏，文件检验仪均采用对红外灵敏的黑白摄像头，这样在红外区和可见光区只能获得黑白图像由于本仪器在可见光区具有红、绿、蓝三个波段的带通接收滤光片，可以由在此三个波段下接收的图像合成为一幅真彩色的荧光图像依此原理，可获得被检文件原件的真彩色图像 实例使用指南：1. 不同墨水添加： 780波段观察 900波长观察 不同墨水涂改： 800波长观察 3. 侧光源看钢印：4. 底透光观察涂改字迹（黑白摄像头下）5.身份证辅助光254波长下看暗记：身份证辅助光365波长下看暗记： 6.邮票普通光观察： 邮票辅助光365波长下观察： 7.朱墨时序：先字后章 8. 字迹涂改普通光观察 800波长观察 五、仪器的维护与保养：1、仪器应放在阴凉、干燥、无灰尘、无酸碱蒸气的室内，每次用毕应盖上防尘罩。
2、光学镜头表明应保持清洁，若表面粘有灰尘，用吹风球吹净，3、请勿自行打开仪器，如需检修请送本公司北京毕思特联合科技有限公司 地址：西城区太平街6号富力摩根E321室 ：010-59362176 59362175：010-59362083E-mail：1914734490@.com文章来源：北京毕思特联合科技有限公司 15。
