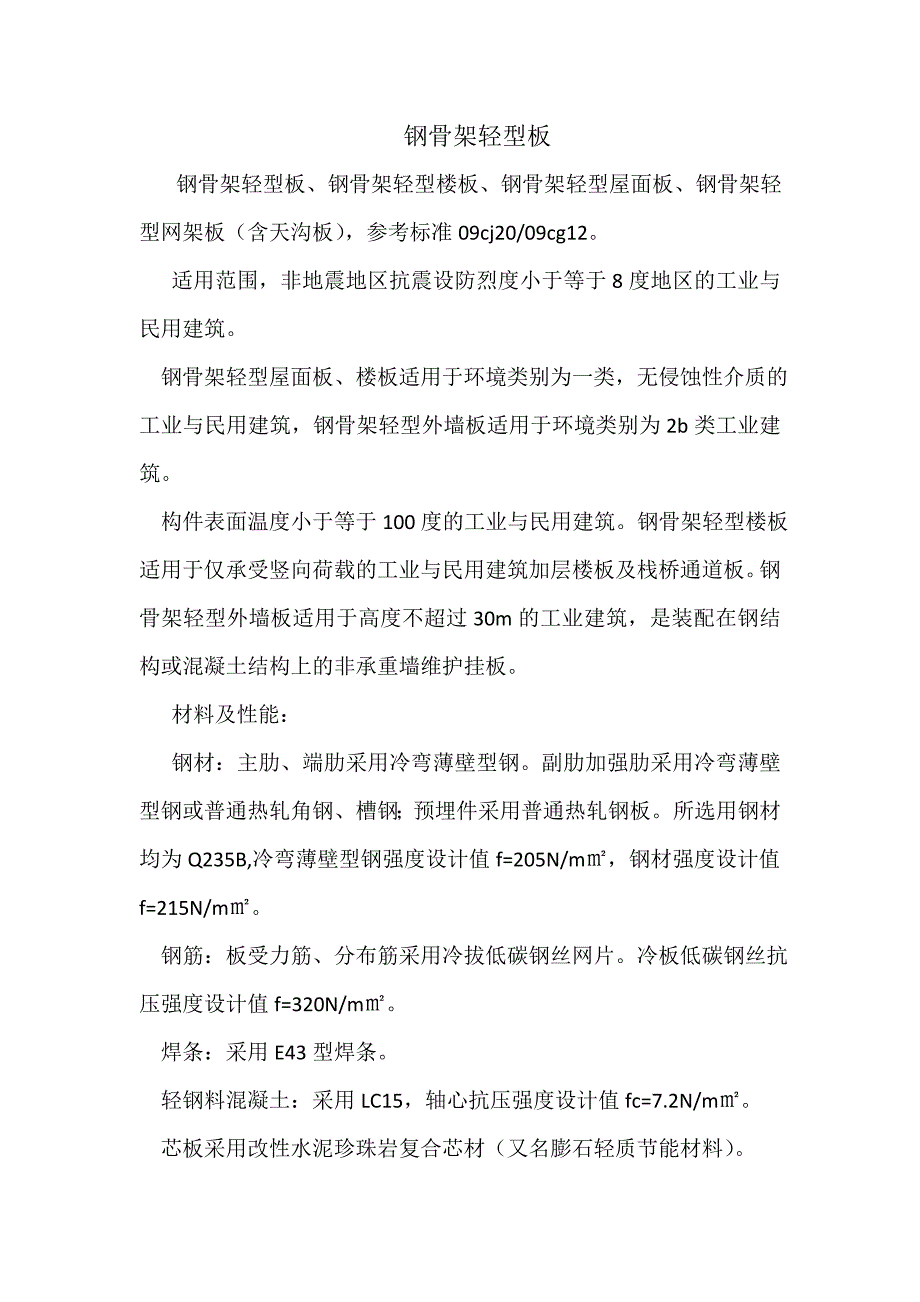

钢骨架轻型板 钢骨架轻型板、钢骨架轻型楼板、钢骨架轻型屋面板、钢骨架轻型网架板（含天沟板），参考标准09cj20/09cg12 适用范围，非地震地区抗震设防烈度小于等于8度地区的工业与民用建筑 钢骨架轻型屋面板、楼板适用于环境类别为一类，无侵蚀性介质的工业与民用建筑，钢骨架轻型外墙板适用于环境类别为2b类工业建筑 构件表面温度小于等于100度的工业与民用建筑钢骨架轻型楼板适用于仅承受竖向荷载的工业与民用建筑加层楼板及栈桥通道板钢骨架轻型外墙板适用于高度不超过30m的工业建筑，是装配在钢结构或混凝土结构上的非承重墙维护挂板 材料及性能： 钢材：主肋、端肋采用冷弯薄壁型钢副肋加强肋采用冷弯薄壁型钢或普通热轧角钢、槽钢；预埋件采用普通热轧钢板所选用钢材均为Q235B,冷弯薄壁型钢强度设计值f=205N/m㎡，钢材强度设计值f=215N/m㎡ 钢筋：板受力筋、分布筋采用冷拔低碳钢丝网片冷板低碳钢丝抗压强度设计值f=320N/m㎡ 焊条：采用E43型焊条 轻钢料混凝土：采用LC15，轴心抗压强度设计值fc=7.2N/m㎡。
芯板采用改性水泥珍珠岩复合芯材（又名膨石轻质节能材料）钢骨架轻型板芯材的耐火极限为2.0h，防火墙板根据具体工程，另行设计 钢骨架轻型的芯材厚度120mm的空气隔声量≥40db 钢骨架轻型屋面板芯板标准厚度为100mm，芯板厚度可根据节能要求特殊制作 钢骨架轻型外墙板芯板厚度为120mm，芯板厚度可根据节能要求特殊制作 设计原则： 构建安全等级为二级， 钢骨架轻型屋面板规格： 4480mm*1180mm*140mm*100mm4480mm*1180mm*160mm*100mm4480mm*1480mm*160mm*100mm4480mm*1480mm*140mm*100mm5980mm*1180mm*180mm*100mm5980mm*1180mm*200mm*100mm7480mm*1180mm*240mm*100mm7480mm*1180mm*260mm100mm以上为标准规格，具体情况系图纸可另行设计制作 钢骨架轻型楼板选用表构件代号板长L（mm）板宽B(mm）板边高H（mm）芯板厚H1（mm）主肋端肋加强肋加强肋间距（mm）板自重标准值（KN/㎡）GLB2012-119801180100100C100*50*20*3.0C100*40*20*2.5L30*410000.85GLB2012-219801180100100C100*50*20*3.0C100*40*20*2.5L30*410000.85GLB2412-123801180100100C100*50*20*3.0C100*40*20*2.5L30*412000.85GLB2412-223801180100100C100*50*20*3.0C100*40*20*2.5L30*412000.85GLB3012-129801180100100C100*50*20*3.0C100*40*20*2.5L30*415000.85GLB3012-229801180120100C120*60*20*3.0C100*40*20*2.5L30*415000.85GLB3612-135801180120100C120*60*20*3.0C100*40*20*2.5L30*412000.85GLB3612-235801180160100C160*50*20*3.0C100*40*20*2.5L30*412000.85GLB4212-141801180160100C160*50*20*3.0C100*40*20*2.5L30*414000.90GLB4212-241801180180100C180*70*20*3.0C100*40*20*2.5L30*414000.90GLB5412-153801180200100C200*70*20*3.0C100*40*20*2.5L30*413500.95GLB5412-253801180260100C260*70*20*3.0C100*40*20*2.5L30*413500.95GLB6012-159801180240100C240*70*20*3.0C100*40*20*2.5L30*415000.95GLB6012-259801180300100C300*70*20*3.0C100*40*20*2.5L30*415001.0GLB6612-165801180280100C280*70*20*3.0C100*40*20*2.5L30*413201.0GLB7212-171801180320100C320*70*20*3.0C100*40*20*2.5L30*414401.05GLB7812-177801180350100C350*70*20*3.0C100*40*20*2.5L30*413001.1 钢骨架轻型外墙板选用表构件代号板长L(MM)板宽B(mm）板边高H（mm）板芯厚H1（mm）主肋端肋加强肋加强肋间距（mm）板自重标准值（kn/㎡）GQB4515-1、2、344801480140120C120*60*20*2.75C100*50*20*2.5L30*415000.70GQB4815-1、2、347801480140120C120*60*20*2.75C100*50*20*2.5L30*412000.70GQB5415-1、253801480140120C120*60*20*3.0C100*50*20*2.5L30*413500.70GQB5415-353801840140120C140*60*20*3.0C100*50*20*2.5L30*413500.70GQB6015-159801480140120C120*60*20*3.0C100*50*20*2.5L30*415000.70GQB6015-259801480140120C140*60*20*3.0C100*50*20*2.5L30*415000.70GQB6015-359801480140120C160*60*20*3.0C100*50*20*2.5L30*415000.70GQB7515-174801840140120C160*70*20*3.0C100*50*20*2.5L30*415000.80GQB7515-274801480140120C180*75*20*3.0C100*50*20*2.5L30*415000.80GQB7515-374801480140120C200*75*20*3.0C100*50*20*2.5L30*415000.80GQB9015-189801480140120C200*70*20*3.0C100*50*20*2.5L30*415000.80GQB9015-289801840140120C240*70*20*3.0C100*50*20*2.5L30*415000.80钢骨架轻型板、钢骨架轻型屋面板、钢骨架轻型楼层板、钢骨架轻型网架板的制作、运输、堆放、安装、维护： 钢骨架采用焊接或螺栓连接，采用焊接时寒风质量等级为三级，焊缝高度为4mm、 板内钢丝网采用圆5与圆3的焊接钢丝网片，其中圆5为受力钢筋，深入支座长度不小于50mm，圆3为分布钢筋，深入支座长度不小于30mm，且应有一根横向筋在支座内。
为保证芯材的整体性，芯材分层浇筑时应在下层初凝前浇筑上层 屋面板顶面、外墙板外侧面的芯材浇筑时，比钢边框高出20mm受力筋保护层厚度≥20mm，钢骨架轻型板上不得随意开洞，当洞口尺寸D＞200mm时，应另行设计，并应在设置时事先预留；特殊情况需要现场开洞的应由厂家配合完成 钢骨架边框应进行除锈处理，除锈等级为st2.c06-1铁红醇酸防锈漆两道、c04-2各色醇酸磁漆两道，膜厚为120μm，钢边框与芯材接触表面不刷漆 当芯材强度达到设计强度70%的时候方可运输、吊装专车运输时，车内应设垫木，轻型板营码放平整，捆绑牢固，轻型板悬挑长度不得超过600mm 钢骨架轻型板在二次搬运及吊装时，应采用专用机具作业，单块吊装 钢骨架轻型板堆放时场地要平整坚实每垛码放高度不得超过10块板，垫木高度要求一致，上下对齐 钢骨架轻型板安装时，板搁置在支架上的长度不得小于60mm，就位后屋面板、楼板主肋应与支座焊牢，其焊缝长度不得小于60mm，焊缝高度为4mm，并应保证3点焊接对有抗震设防要求的屋面板、楼板按整体连接点做法进行加强 屋面板宜采用结构找坡，坡度不得小于2%，防水层可直接坐在屋面板上。
钢骨架轻型板在运输和安装过程中应防止碰撞，对因摩擦、碰撞导致油漆脱落或板局部损伤，安装完毕后应及时补刷油漆，并按要求对板局部损伤进行修复 钢骨架轻型板不能直接作为土建筑工作业面若在板上堆放及运输施工材料时，应采取保护措施，且其堆重及施工负荷不得超过板允许外加均布负荷组合标准值 施工前应对主体结构进行测量，要求预埋件允许位置偏差，垂直方向±10mm，水平方向±5mm 钢骨架轻型外墙板施工前，应做好各项准备工作，连接件，配套材料应备齐，放出水平和高度控制线外墙板应对号分中就位，要注意安装顺序，外墙板找正就位后先做好临时固定再脱吊钩，然后按照规定的连接做法固定 钢骨架轻型板的维护应按《冷弯薄壁型钢结构技术规范》GB50018-2002相关规定执行 钢骨架轻型板质量检验： 尺寸偏差及外观质量要求：长度、宽度、高度、表面平整允许偏差±5mm钢骨架轻型板结构性能检验： 检验内容：钢骨架轻型板首先进行承载能力和挠度检验，芯板受力不允许出现规定的裂缝 检验数量：对成批生产的构件每2000件，且不超过3个月的同类产品为一批，在每批中随机抽出一个构件为试件进行检验 检验方法：要满足构建实验条件，支撑方式、荷载布置、加载方法。
加载分级、测试仪表布置均安检验规定方法执行，采用短期静力加载。
