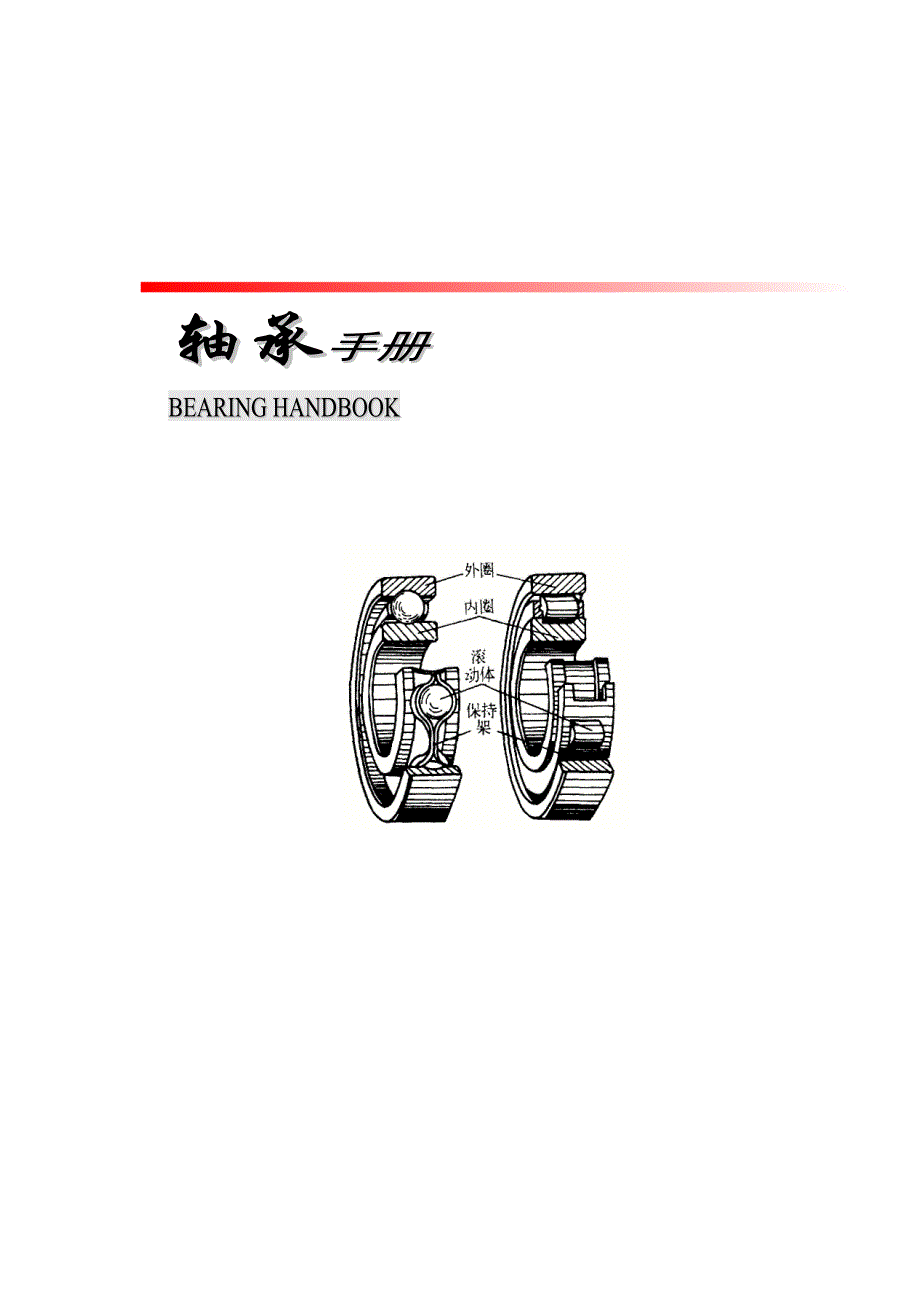

轴承手册BEARING HANDBOOK目 录第一章 滚动轴承知识 1第一节 滚动轴承的分类和特征（GB/T-271-1997） 1一、滚动轴承结构类型分类 1二、滚动轴承材料 1三、常用轴承结构类型 2第二节 滚动轴承的代号 6一、基本代号 6二、前置代号和后置代号 7第三节 滚动轴承的润滑和密封 10一、滚动轴承的润滑 10二、 滚动轴承的密封 10第四节 滚动轴承类型的选择 10一、滚动轴承类型的选择 10二、公差等级选用原则 12第五节 轴承的安装与拆卸： 12一、轴承安装前的准备： 12二、装拆方法 12第六节 轴承组合的调整 15一、滚动轴承的游隙选用与调整 15二、一般非调整式轴承 15三、调整式轴承 15四、轴承间隙的调整 16五、轴承的预紧 17六、轴承组合位置（轴系）的调整 17第二章 精密滚动轴承的装配与调整 18第一节 滚动轴承的损伤与预防 18一、损伤分类 18二、预防 20三、更换原则 21第二节 滚动轴承的游隙及检测 21一、游隙分类 21二、滚动轴承轴向游隙的检测 22第三节 滚动轴承的预加负荷（预紧） 23一、预加负荷的目的 24二、预加负荷的原则 24三、预加负荷的分类及方法 24四、预加负荷的测定 26第四节 滚动轴承的定向装配 28一、装配误差分析 28二、装配要点 29三、装配步骤 30第三章 精密滑动轴承的修理 32第一节 滑动轴承的材料 32第二节 滑动轴承的损伤及预防 32一、损伤分类 32二、预防 38第三节 滑动轴承的修复 44一、滑动轴承轴瓦的技术要求 44二、刮研法修复 44三、重新浇注或焊补轴承合金后加工修复 46第四节 滑动轴承的刮研 47一、刮研的技术要求 47二、各类滑动轴承的刮研 48第五节 动压滑动轴承的修理 51一、动压轴承的工作原理 51二、动压轴承的特点 52三、动压轴承的分类 52四、动压滑动轴承的装配与调整 54第六节 静压滑动轴承的修理 58一、静压轴承的工作原理 58二、静压轴承的特点 60三、静压轴承的分类 60四、静压轴承的修理 60五、静压轴承的装配与调整 61附表一：滚动轴承发生各种损伤后的状态及原因 63第一章 滚动轴承知识滚动轴承是由内圈、外圈、滚动体和保持架等元件组成。
工作时滚动体在内、外圈的滚道上滚动，形成滚动摩擦它与滑动轴承相比具有摩擦小、效率高、轴向尺寸小、调整迅速及拆装方便等优点第一节 滚动轴承的分类和特征（GB/T-271-1997）调心滚子轴承 推力滚针轴承调心球轴承 圆锥滚子轴承 推力圆柱滚子轴承角接触向心轴承向心轴承径向接触轴承径向接触球轴承径向接触滚子轴承圆柱滚子轴承滚针轴承滚动轴承角接触向心球轴承角接触向心滚子轴承角接触球轴承 推力轴承组合轴承角接触向心轴承轴向接触轴承轴向接触球轴承——推力球轴承轴向接触滚子轴承角接触推力球轴承——推力角接触球轴承角接触推力滚子轴承推力圆锥滚子轴承 推力调心滚子轴承 一、滚动轴承结构类型分类常用滚动轴承结构分类如下：二、滚动轴承材料常用的滚动轴承材料是滚动轴承钢，主要牌号有：GCr9、GCr15、GCr15SiMn、GSiMnV、GSiMnMoV等，G—表示滚动轴承钢1、滚动轴承钢的性能滚动轴承钢具有较高的淬透性、保证滚动轴体和内套（淬火后）整体具有均匀的高硬度（HRC61～65）和高耐磨性，同时还要有高的屈服强度和弹性极限，还要有高的抗接触疲劳强度，足够的韧性和良好的尺寸稳定性轴承体工作表面要求磨削抛光，保持架不承受载荷，要求匹配的材料具有减磨性。
2、轴承的热处理工艺滚动轴承的热处理工艺流程一般为：图1-1 滚动轴承的结构球化退火 → (830～850℃)淬火 → (150～160℃/2～3 h)低温回火 → (120～130℃/10～20 h)人工时效处理 → 冷处理3、滚动轴承的特点滚动轴承具有摩擦阻力小、起动灵敏、效率高、润滑简便和有互换性的特点主要缺点是抗冲击能力较差、高速时出现噪声和轴承径向尺寸大三、常用轴承结构类型图1-1是滚动轴承的组成结构常用滚动轴承的结构类型和类型代号如表1-1所示：表1-1 常用轴承结构类型名称调心球轴承调心滚子轴承推力调心滚子轴承简图类型代号122（230000型）名称圆锥滚子轴承双列深沟球轴承推力球轴承简图类型代号345续表名称深沟球轴承角接触球轴承推力圆柱滚子轴承简图类型代号678名称（外圈无挡边）圆柱滚子轴承（内圈无挡边）圆柱滚子轴承（内圈单挡边）圆柱滚子轴承简图类型代号NNUNJ名称（外圈单挡边）圆柱滚子轴承滚针轴承双列角接触球轴承简图类型代号NFNA0图1-2 双向推力球轴承上表是滚动轴承的常见典型结构，其中推力球轴承还有可以承受双向轴向力的双向推力球轴承，如图1-2所示。
对于圆柱滚子轴承，根据圆柱滚子列数不同，又可分为单列圆柱滚子轴承和双列圆柱滚子轴承（52000型）表中所示是单列圆柱滚子轴承（51000型）四、滚动轴承的特性（1）深沟球轴承：结构简单，使用方便6000型在安装、密封、配合乌特殊要求的地方，均可采用带防尘盖的防尘性好，带密封圈的密封性好，两面带防尘盖的已装入适量润滑脂，工作中在一定时期内不用再加油内圈较一般轴承宽的供装置密封及紧定螺丝或偏心套用，安装、拆卸和使用方便，适用于要求密封较高的长轴，安装或受载荷时弯曲、倾斜较大的轴上，对主机的制造安装精度要求较低2）调心球（滚子）轴承：主要用在载荷作用下弯曲较大的传动轴，以及支承座孔不易保证严格同心的地方调心滚子轴承的承载能力大，特别适合重载或振动载荷下工作3）圆柱滚子轴承：允许外圈与内圈轴线偏斜度较小（2＇～4＇），故只能用于刚性较大的轴上，并要求支承座很好的对中常用于受外力弯曲较小的固定短轴上，或因发热而使轴伸长的机件上，此时，于一个支点安装无挡边的滚子轴承，另一支点上则应安装使轴与轴承箱能固定起来的轴承4）滚针轴承：适用于径向安装尺寸受限制的地方5）圆锥滚子轴承：为分离型轴承，其内圈（含圆锥滚子和保持架）和外圈可以分别安装。
在安装和使用过程中可以调整轴承的径向和轴向游隙，也可以预过盈安装单列的在径向载荷作用下会产生附加轴向力，因此一般应成对安装如单独使用，其外加轴向力应大于附加轴向力主要用于重型机械这类轴承轴向游隙的大小，对轴承能否良好工作影响很大，过小时温升高，过大时则轴承易损坏6）推力球（滚子）轴承：在运转过程中，如外加轴向力小，轴承未被压紧，由于离心力作用，钢珠（滚子）和滚道之间产生滑移而破坏轴承的正常运转，因此，须施加足够的轴向力，轴向力小时可用弹簧使轴承预紧轴承两支承面必须平行，不允许有任何偏差，轴中线与外壳支承面应保证垂直，若不能保证，可用球面座圈或挑衅垫圈加以补偿常见滚动轴承的特性比较如表1-2表1-2 常见滚动轴承的特性比较轴承类型深沟球轴承角接触球轴承调心球轴承圆柱滚子轴承滚针轴承圆锥滚子轴承调心滚子轴承推力轴承单列双列球圆柱滚子载荷方向主要承受径向载荷，也可同时承受少量的双向轴向载荷在转速较高、不宜用推力轴承时，可承受较轻纯轴向载荷承受径向和单项轴向的联合载荷；承受径向和单项轴向的联合载荷不宜承受纯轴向载荷承受径向为主和双向轴向载荷的联合载荷不宜承受纯轴向载荷主要承受径向载荷，也可同时承受少量的双向轴向载荷。
仅能承受径向载荷，内、外圈带挡边的单列轴承可承受较小的轴向载荷（加带挡圈的可承受双向的）仅能承受径向载荷主要承受以径向载荷为主的径、轴向联合载荷，而大锥角可承受以轴向载荷为主的径、轴向联合载荷主要承受径向载荷，也可同时承受少量的双向轴向载荷51000型只能承受单向轴向载荷，52000型可承受双向轴向载荷，230000型主要承受单向轴向载荷，也可同时承受一定量的景象载荷承受单向轴向载荷限制轴向位移能力能限制轴的双向轴向位移在轴承的游隙范围内能限制轴的单向轴向位移能限制轴的双向轴向位移在轴向游隙内限制轴的双向轴向位移在轴向游隙内N、NU不能限制轴的轴向位移，NF、NJ限制轴的单向位移不能限制轴向位移单列的可限制单向轴向位移，双列的限制双向位移限制轴的双向轴向位移51000型限制单向轴向位移，52000型限制双向轴向位移限制单向轴向位移转速比1.0α=15，1.4 α=40，0.80.60.71.0有保持架0.60.60.60.20.2旋转精度好好不好不好好不好好不好尚好不好噪声振动好尚好不好不好好不好不好不好不好不好允许角度差 0组游隙8’02’0302’002’13系列≤130、31、22系列≤1.5，40、23系列≤2，41、32系列≤2.5003组12’4组16’调心性不好不好不好好不好不好不好好球面垫圈 好不适用寿命长长长较短很长较长长较长较短较长价格低低低较高较低较低高较低较低较低第二节 滚动轴承的代号代号是识别滚动轴承类型、结构、尺寸与公差等级等的符号，标印在轴承的端面上。
轴承代号的表示方法与排列顺序见表1-3表1-3 滚动轴承的代号表示方法前置代号基本代号后置代号轴承类型尺寸系列轴承内径内部结构密封与防尘 套圈变形保持架及其材料轴承材料公差等级游隙配置其它一、基本代号基本代号表示轴承的类型、结构和尺寸，是轴承代号的基础1、类型代号类型代号用阿拉伯数字或大写拉丁字母加数字表示，表示方法见表1-4表4 常用轴承类型代号、尺寸系列号和组合代号轴承类型类型代号尺寸系列代号组合代号轴承类型类型代号尺寸系列代号组合代号调心球轴承1（1）1（1）（0）222（0）32312221323深沟球轴承6（0）0（0）2（0）3（0）460626364调心滚子轴承22223303132222223230231232角接触球轴承7（1）0（0）2（0）3（0）470727374圆锥滚子轴承3020313202223302303313320。
