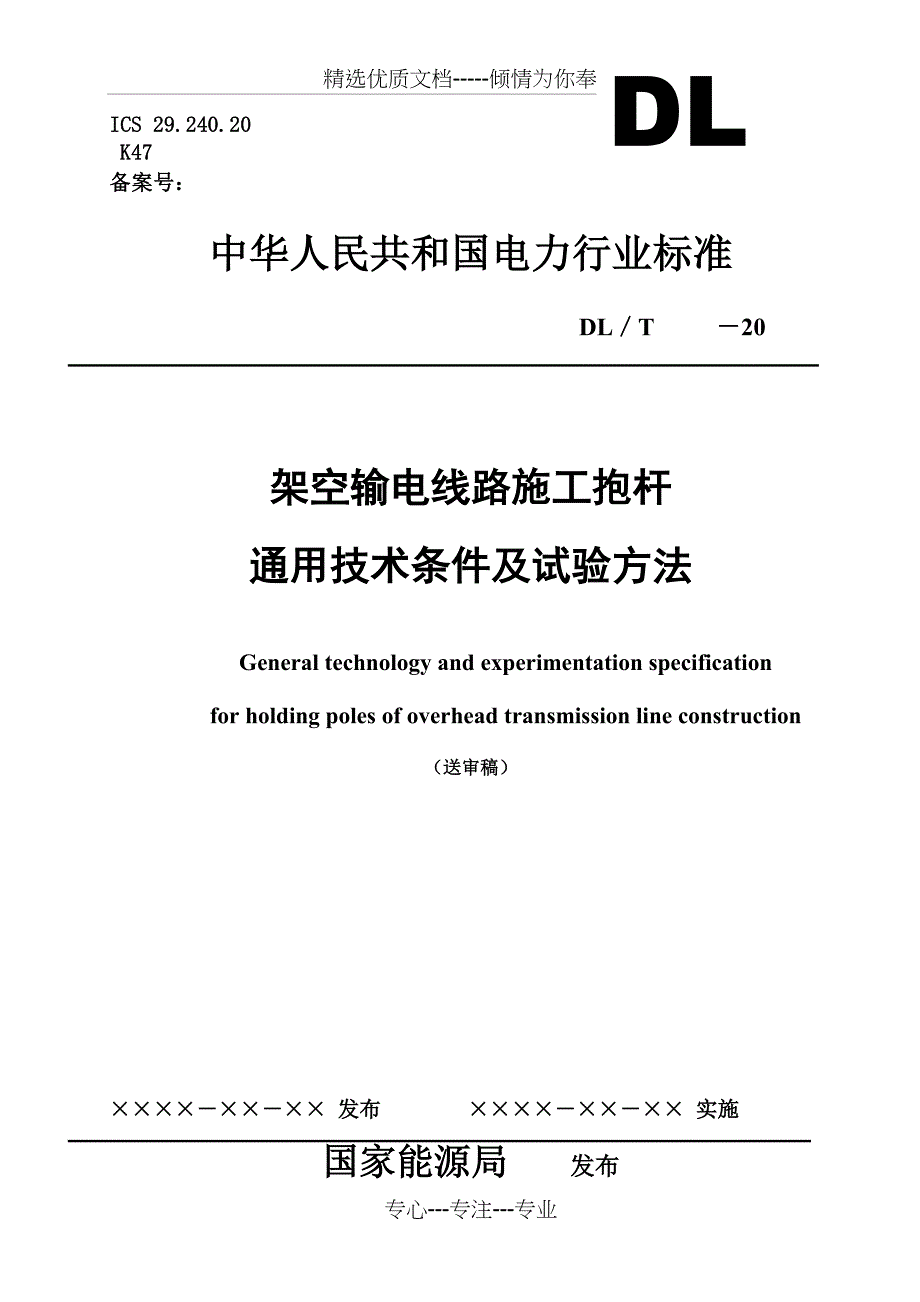

精选优质文档-----倾情为你奉上DLICS 29.240.20K47 备案号：中华人民共和国电力行业标准 DL／T －20架空输电线路施工抱杆通用技术条件及试验方法General technology and experimentation specificationfor holding poles of overhead transmission line construction（送审稿）××××－××－×× 发布 ××××－××－×× 实施国家能源局 发布专心---专注---专业目 次 前 言本标准由中国电力企业联合会提出本标准由中国电力科学研究院归口本标准主要起草单位： 本标准主要起草人： 本标准在执行过程中的意见或建议请反馈至中国电力企业联合会标准化中心（北京市宣武区白广路二条一号，）架空输电线路施工抱杆通用技术条件及试验方法1 范围本标准规定了架空输电线路施工用抱杆的分类、技术要求、试验方法、检验规则、包装、标志、运输与贮存等，作为设计制造和验收的技术依据本标准适用于架空输电线路施工中整体组立或分体组立杆塔所用的抱杆，其他用途的抱杆可参照执行。
2 规范性引用文件 下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T 191 包装储运 图示标志（ISO780：1997）GB/T 699 优质碳素结构钢GB/T 700 碳素结构钢GB/T 1591 低合金高强度结构钢GB/T 3190 变形铝及铝合金化学成分GB/T 3811 起重机设计规范GB/T 5117 碳钢焊条GB/T 5118 低合金钢焊条GB 6067 起重机械安全规程GB 6892 一般工业用铝及铝合金热挤压型材GB/T 13306 标牌GB/T 13912 金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法GB/T 14846 铝及铝合金挤压型材尺寸偏差GB/T 20118 一般用途钢丝绳（GB/T20118-2006，ISO/DIS 2408:2002 Steel wire ropes general purpose—Minimum requirements，MOD）GB 50205 钢结构工程施工质量验收规范GB 50429 铝合金结构设计规范GB 50576 铝合金结构工程施工质量验收规范SD 232 输变电线路施工机具产品型号编制方法DL/T 875 输电线路施工机具设计、试验基本要求HB 5055 铝及铝合金硫酸阳极氧化膜的质量检验TSG Q7012 轻小型起重设备型式试验细则3 术语和定义下列术语和定义适用于本标准。
3.1 架空输电线路施工抱杆 holding pole for of overhead transmission line construction在输电线路施工中通过绞磨、卷扬机等驱动机构牵引连接在承力结构上的绳索而达到提升、移动物品的一种轻小型起重设备，以下简称抱杆抱杆主要有单抱杆、人字抱杆、摇臂抱杆、组合式抱杆等结构形式3.2 单抱杆 single holding pole由单个杆体构成的抱杆3.3 人字抱杆 humanoid holding pole两个杆体的共同铰接（或等同铰接结构）处作为提升点的抱杆3.4 摇臂抱杆 holding pole with rotating arm在杆体上部特定位置铰接两个或两个以上杆体作为臂架的抱杆3.5 组合式抱杆 combined holding pole 由多个杆体按不同组合形式共同组成的抱杆3.6 抱杆长度 the length of holding pole指抱杆整体无铰接点的最大长度，单位为m单抱杆为杆体的最大长度人字抱杆为抱杆一侧杆体的长度摇臂抱杆的主杆长为铰接点至杆体底部的长度，臂长为单侧臂架的全长3.7 抱杆断面宽度 the section width of holding pole指抱杆杆体的最大断面宽度，单位为mm。
管式抱杆为杆体的最大外径，等边多边形抱杆为其最大边长3.8 抱杆额定起升载荷 rated lifting load of holding pole在设计工况下能够起吊的物料与吊具的重力之和，单位为kN3.9 单抱杆许用轴向压力 allowable pressure of single holding pole指单抱杆沿其中心线所允许承受的轴向压力，单位为kN3.10 额定不对称力矩 rated asymmetric torque 指摇臂抱杆起吊不同重量物料时，抱杆本体允许承受的最大弯矩，单位为kN·m4型号4.1 产品分类——抱杆按主要材料分为铝合金抱杆、钢抱杆、铝钢等多种材料混合抱杆、木抱杆及其它材料抱杆——抱杆按杆体形式分为格构式抱杆（主材为角钢、钢管等）和管式抱杆——抱杆按结构型式分为单抱杆、人字抱杆、摇臂抱杆等——抱杆按使用方法分为悬浮抱杆、落地抱杆等4.2 型式表示方法抱杆型号见图1的表示方法 L– B - □ - □ - □ 更新代号，用A、B、C、D……表示； 主参数代号，用m×n×q表示； 特征代号，用RL表示； 组别代号，用B表示； 类别代号，用L表示；图1 抱杆型号类别代号：L表示组立杆塔设备。
组别代号：B表示抱杆特征代号：第一位或前两位字母表示抱杆类型，最后一位字母表示抱杆主体材料抱杆类型有：单抱杆（D），人字抱杆（R），摇臂抱杆（Y），悬浮抱杆（X），悬浮摇臂抱杆（XY）, 落地摇臂（DY），组合式抱杆（Z）等抱杆按主体材料分为：铝合金抱杆（L），钢抱杆（G），铝钢等多种材料混合抱杆（H），其他材料抱杆（Ｑ）主参数代号：第一位数字m表示抱杆长度，第二位数字n表示抱杆断面宽度，第三位数字q表示抱杆的最大额定起升载荷单抱杆的数字代号q为抱杆许用轴心压力摇臂抱杆的抱杆长度可用数字组合m/r表示，m代表主杆长，r代表臂长摇臂抱杆的最大额定起升载荷可用数字组合（s×q）表示，s代表能够同时起升最大额定起升载荷的数量，q代表单侧最大额定起升载荷更新代号：指当产品进行更换或结构有重大改革，需要重新试制鉴定时，其改进代号按大写汉语拼音字母A、B、C、D……顺序采用，以区别于原型号当产品为原型号且无改进型时，代号可省略4.3 标记示例举例1：L-B-DL-26×650×120表示抱杆长度为26m，断面宽度为650 mm，许用轴心压力为120kN的铝合金单抱杆举例2：L-B-RL-12×350×60表示抱杆长度为12m，断面宽度为350 mm，最大额定起升载荷为60kN的铝合金人字抱杆。
举例3：L-B-XYG-30/6×900×（2×60）-B表示抱杆主杆长为30m，臂长为6m，断面宽度为900mm，最大额定起升载荷为2×60kN的钢结构悬浮摇臂抱杆，为第二代改进型5技术要求5.1一般要求5.1.1抱杆宜选用塑性性能好的金属材料，220kV及以上电压等级线路施工不得使用木抱杆5.1.2钢抱杆及铝合金抱杆长细比应取表1中值表1 抱杆长细比推荐值表钢抱杆铝合金抱杆整体主要受力构件次要受力构件整体主要受力构件次要受力构件≤150≤120≤150≤110≤100≤1105.1.3 抱杆的安全系数应取表2中值表2 抱杆安全系数推荐值表屈服安全系数稳定安全系数附件安全系数≥2.1≥2.5≥35.1.4 主要承载结构的构造设计应尽量简单，受力明确，传力直接，尽量降低应力集中的影响5.1.5 结构的设计应考虑到制造、检查、运输、装拆、使用和维护等的方便，法兰等结构应避免积水5.1.5 抱杆用钢丝绳应符合GB/T 20118的要求，优先采用线接触型钢丝绳钢丝绳的计算及选用应符合GB/T 3811的要求5.1.5 抱杆制造或组装后，其横向变形不得超过L/1000，L为抱杆长度5.1.6 抱杆相同规格的杆段应具有互换性，抱杆使用时螺栓连接应牢固可靠。
5.1.7 抱杆材料进厂时应具有供应厂家的质量证明书，每批进厂后应进行化学成分验证，以确保符合图样的要求5.2 铝合金抱杆5.2.1 铝合金抱杆的主要承载结构的构件，宜采用力学性能不低于GB/T6892中的2A12硬铝合金5.2.2 抱杆使用的铝型材应符合GB/T 14846的要求5.2.3 抱杆的主材及辅材表面应经硬膜阳极化处理，氧化膜应符合HB 5055要求5.2.4 标准节连接宜采用热镀锌钢质法兰，热镀锌应符合GB/T 13912要求5.2.5 抱杆的主材与辅材、辅材与辅材间的连接应采用铝合金铆钉连接，节点构造应符合GB 50429的要求5.2.6 铝合金抱杆的加工及验收应符合GB 50205及GB 50576的要求5.3 钢抱杆5.3.1 钢抱杆的主要承载结构的构件，宜采用力学性能不低于GB/T700中的Q235钢和GB/T699中的20钢材；当结构采用高强度钢材时，可采用力学性能不低于GB/T1591中的Q345、Q390、Q420钢材5.3.2钢结构抱杆的主材与辅材、辅材与辅材间的连接应采用焊接连接，焊缝采用封闭焊缝，焊条应符合GB/T 5117及GB/T 5118要求5.3.3钢结构抱杆的加工及验收应符合GB 50205的要求。
5.4 抱杆附件5.4.1 抱杆附件宜采用钢结构5.4.2 锻件不允许有过烧、过热、裂纹等缺陷，不允许将缺陷焊后再用5.4.3 抱杆帽及抱杆底座与抱杆杆体连接后应尽可能使抱杆受中心压力，避免偏心受压5.4.4 腰环应具有滚动装置，且能够滚动自如，不易对抱杆主材损伤5.4.5 可回转抱杆的回转机构宜采用滚动轴承，采用其他结构形式时，应采取措施保证回转自如6检验、试验方法及要求6.1 技术文件审查6.1.1 审查主要技术参数与设计图样、设计计算书和使用说明书是否相符，设计图样和设计计算结果（含稳定性计算）是否符合规范和标准要求6.1.2 审查制造或者配套零部件的各项检查、试验记录、报告、合格证明是否齐全并符合设计要求6.1.3 查阅主要受力结构件所用的材料的质量证明，检查材料的规格、化学成分、力学性能是否符合设计文件和相应标准规定6.2 样机检查6.2.1 对照技术文件检查样机结构型式与设计文件是否一致，产品铭牌、安全标志等是否符合规定6.2.2 测量样机的主要尺寸是否符合设计文件和产品标准6.2.3 检查抱杆的杆体、钢丝绳、滑轮、联接螺栓、联接销轴，联接铆钉、起升机构、变幅机构、回转机构等主要受力结构件、主要零部件、工作机构和操纵机构是否合符有关规定。
6.2.4 检查抱杆杆体外观是否满足以下要求：a）焊缝外部不得有目测可见的裂纹、孔穴、固体夹焊、未熔合和未焊透b）主要受力结构件的对接焊缝应符合设计要求并按规定进行探伤c）铝合金抱杆法兰与主材、主材与斜材之间贴合紧密。
