应力集中最终发展成裂纹 a-b 物理吸附 b-c-d化学吸附 d-e固溶到金属内部 e-f向钢内扩散 氢鼓泡（氢鼓泡（HB）：）：氢扩散到金属的孔洞及缺陷处，特别是夹杂氢扩散到金属的孔洞及缺陷处，特别是夹杂与基体的交接处，形成氢分子，在局部产生很高的氢压，引与基体的交接处，形成氢分子，在局部产生很高的氢压，引起表面鼓泡并形成内部裂纹，使钢材撕裂开来的现象起表面鼓泡并形成内部裂纹，使钢材撕裂开来的现象在含硫天然气及含硫石油运输、储存、炼制设备尤为多见在含硫天然气及含硫石油运输、储存、炼制设备尤为多见无外力也能发生，易发生于室温无外力也能发生，易发生于室温机理：机理：硫化氢夹杂对氢鼓泡裂纹的诱发起重要作用硫化氢夹杂对氢鼓泡裂纹的诱发起重要作用裂纹主要形成位置在金属的夹杂物处，特别是裂纹主要形成位置在金属的夹杂物处，特别是MnS夹杂，与基体膨胀系夹杂，与基体膨胀系数不同硅酸盐、串链状氧化铝及较大的碳化物、氮化物也能成为裂纹数不同硅酸盐、串链状氧化铝及较大的碳化物、氮化物也能成为裂纹的起始位置的起始位置降低含硫量，降低敏感性降低含硫量，降低敏感性 氢化物氢脆（氢化物氢脆（HE）：）：氢与氢与Ti、、Zr、、Nb等金属亲和力较大，等金属亲和力较大，当这些金属中的氢超过溶解度。
将生成金属氢化物而导致当这些金属中的氢超过溶解度将生成金属氢化物而导致材料脆性断裂的现象材料脆性断裂的现象第二类氢脆：在材料加载之前，内部不存在裂纹源第二类氢脆：在材料加载之前，内部不存在裂纹源不可逆氢脆不可逆氢脆，含有过饱和状态氢的金属在应力作用下形，含有过饱和状态氢的金属在应力作用下形成氢化物而导致脆断实际上是成氢化物而导致脆断实际上是氢化物氢脆氢化物氢脆可逆氢脆，可逆氢脆，主要破坏形式主要破坏形式含氢金属在缓慢的变形过程中逐渐形成裂纹源，裂纹含氢金属在缓慢的变形过程中逐渐形成裂纹源，裂纹扩展后产生脆断如果没有形成裂纹前去除载荷，静扩展后产生脆断如果没有形成裂纹前去除载荷，静止一段时间再进行高速变形，裂纹的塑性得到恢复止一段时间再进行高速变形，裂纹的塑性得到恢复 特点：特点：1）滞后破坏：在上限、下限临界应力值之间发生）滞后破坏：在上限、下限临界应力值之间发生2）含氢量的影响：氢含量增加，下限临界应力值降低，）含氢量的影响：氢含量增加，下限临界应力值降低，孕育期和孕育期和 破坏时间缩短破坏时间缩短3）温度：）温度：-100~100℃℃ ，， -30~30℃℃ 敏感性最高敏感性最高4）材料强度：抗拉强度愈高，氢脆愈严重）材料强度：抗拉强度愈高，氢脆愈严重5）应变速率：应变速率愈低，氢脆愈敏感；大于某一临）应变速率：应变速率愈低，氢脆愈敏感；大于某一临界值，氢界值，氢 脆可完全消失脆可完全消失6）裂纹扩展是不连续的，且裂纹源不在表面，少有分枝）裂纹扩展是不连续的，且裂纹源不在表面，少有分枝现象，沿晶断裂现象，沿晶断裂 四、氢损伤机理氢损伤机理氢压理论：内压增加氢压理论：内压增加吸附氢降低表面能理论吸附氢降低表面能理论位错理论：只能发生在一定的温度和应变速率范围内位错理论：只能发生在一定的温度和应变速率范围内 位错对位错对Cottrell气团起气团起“钉扎钉扎”作用作用五、氢损伤控制措施氢损伤控制措施1、降低内氢措施、降低内氢措施加入加入Cr、、Al、、Ni、、Mo形成致密的保护膜，阻止氢向钢内扩散形成致密的保护膜，阻止氢向钢内扩散加入低过电位金属加入低过电位金属Pt、、Pd、、Cu加入加入Ti、、B、、V、、Nb等碳化物稳定因素，减少等碳化物稳定因素，减少CH4生成。
生成 2）限制外氢措施限制外氢措施I.低氢扩散性和低氢溶解度的涂层，如低氢扩散性和低氢溶解度的涂层，如Cu、、Mo、、Al、、Ag、、Au、、W金属金属覆盖层，有机涂层，橡胶衬里覆盖层，有机涂层，橡胶衬里II.加入一些合金元素，抑制氢进入基体加入一些合金元素，抑制氢进入基体Cu2SIII.降低外氢的活性降低外氢的活性•在气相在气相H2S、、H2中加入氧或缓蚀剂，抑制阴极析氢中加入氧或缓蚀剂，抑制阴极析氢• 减少钢中氢脆敏感性元素的含量，如减少钢中氢脆敏感性元素的含量，如As、、P、、Sn、、Bi、、Se在晶界析出在晶界析出•控制有害夹杂物，降低环境中的氢浓度控制有害夹杂物，降低环境中的氢浓度•电化学保护控制电位高于析氢电位电化学保护控制电位高于析氢电位 第三节第三节 腐蚀疲劳腐蚀疲劳金属材料在循环应力或脉冲应力与腐蚀介质的联合作金属材料在循环应力或脉冲应力与腐蚀介质的联合作用下产生的脆性断裂用下产生的脆性断裂第四节第四节 磨损腐蚀磨损腐蚀由于腐蚀流体与金属表面间的相对运动，引起金属的由于腐蚀流体与金属表面间的相对运动，引起金属的加速破坏加速破坏 第三节第三节 腐蚀疲劳腐蚀疲劳定义：金属材料在循环应力或脉冲应力与腐蚀介质的联定义：金属材料在循环应力或脉冲应力与腐蚀介质的联合作用下产生的脆性断裂合作用下产生的脆性断裂.通常指在除空气以外的腐蚀介质中的疲劳行为。

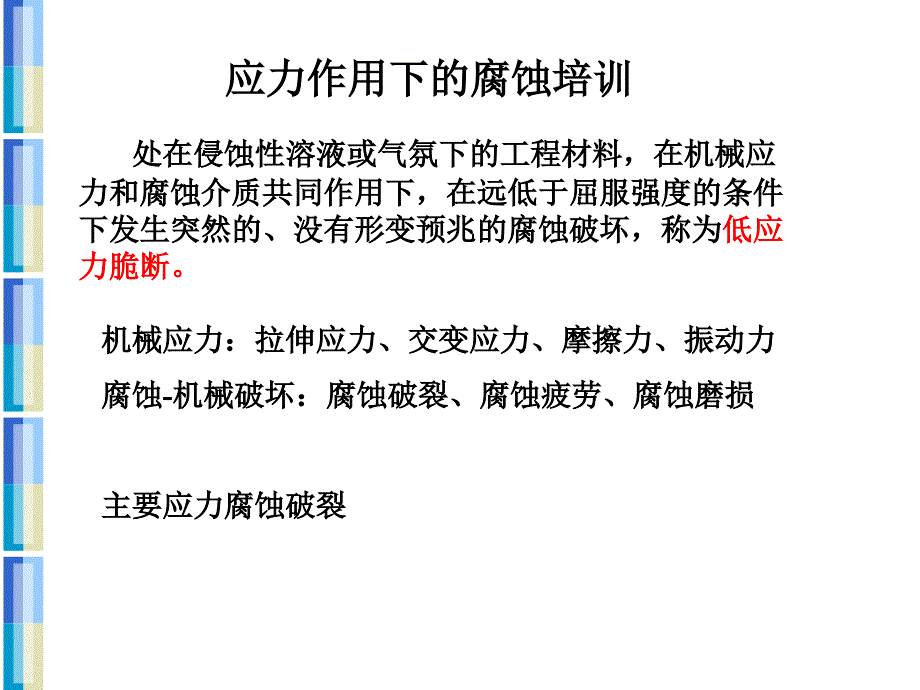

通常指在除空气以外的腐蚀介质中的疲劳行为涉及部门：船舶的推进器、轴，化工用泵、叶轮、汽车涉及部门：船舶的推进器、轴，化工用泵、叶轮、汽车的弹簧和轴的弹簧和轴 材料：碳钢、低合金钢、奥氏体不锈钢、镍基合金和其材料：碳钢、低合金钢、奥氏体不锈钢、镍基合金和其他有色金属他有色金属 一、腐蚀疲劳的特征一、腐蚀疲劳的特征疲劳分类：疲劳分类：按受力方式不同：弯曲疲劳、扭转疲劳、冲击疲劳、拉压疲劳按受力方式不同：弯曲疲劳、扭转疲劳、冲击疲劳、拉压疲劳 按温度、介质和接触的情况：空气疲劳、腐蚀疲劳、热疲劳等按温度、介质和接触的情况：空气疲劳、腐蚀疲劳、热疲劳等 在空气中的疲劳存在疲劳极限，在腐蚀疲劳情况下已不存在疲劳极限在空气中的疲劳存在疲劳极限，在腐蚀疲劳情况下已不存在疲劳极限腐蚀疲劳可在很低的应力条件下发生破裂腐蚀疲劳可在很低的应力条件下发生破裂循环周数循环周数N=107的应力作为腐蚀疲劳强度的应力作为腐蚀疲劳强度威勒曲线（威勒曲线（ -lgN曲线曲线)：描述负荷应力和循环数的曲线：描述负荷应力和循环数的曲线 与应力腐蚀区别：与应力腐蚀区别：1、纯、纯金金属也会发生腐蚀疲劳，不需要材料环境的特殊组属也会发生腐蚀疲劳，不需要材料环境的特殊组合合2、裂纹多起源于表面腐蚀坑或表面缺陷，成群出现，显、裂纹多起源于表面腐蚀坑或表面缺陷，成群出现，显微断口成贝壳状或有疲劳裂纹，主要是穿晶的微断口成贝壳状或有疲劳裂纹，主要是穿晶的3、腐蚀疲劳可在活化、钝化区发生。
腐蚀疲劳可在活化、钝化区发生 二、腐蚀疲劳机理二、腐蚀疲劳机理1、蚀孔应力集中理论：电化学腐蚀产生的小孔成为应力集中点，、蚀孔应力集中理论：电化学腐蚀产生的小孔成为应力集中点，在金属受拉力时该处滑移变形，产生滑移台阶，暴露的新鲜金属在金属受拉力时该处滑移变形，产生滑移台阶，暴露的新鲜金属表面产生溶解当金属受压时，即逆向滑移，表面不能复原，从表面产生溶解当金属受压时，即逆向滑移，表面不能复原，从而形成裂纹源，交变应力往复，裂纹不断扩展而形成裂纹源，交变应力往复，裂纹不断扩展2、滑移带优先溶解理论：、滑移带优先溶解理论：应变后的金属为阳极，为变形区为阴极应变后的金属为阳极，为变形区为阴极3、表面膜理论：、表面膜理论： 三、影响腐蚀疲劳的因素三、影响腐蚀疲劳的因素1、应力因素：应力交变频率、应力不对称系数、应力因素：应力交变频率、应力不对称系数•应力交变频率大，腐蚀来不及发生，只产生机械疲劳破坏；应力交变频率大，腐蚀来不及发生，只产生机械疲劳破坏；•应力交变频率小，产生应力腐蚀；应力交变频率小，产生应力腐蚀；•应力交变频率在某一频率范围，产生腐蚀应力交变频率在某一频率范围，产生腐蚀 疲劳，频率愈低，裂纹扩散速度愈高。
疲劳，频率愈低，裂纹扩散速度愈高 2、环境因素：、环境因素：•温度升高，腐蚀疲劳强度下降温度升高，腐蚀疲劳强度下降•介质的腐蚀性增强，腐蚀疲劳强度下降介质的腐蚀性增强，腐蚀疲劳强度下降•pH在在4以下，疲劳寿命降低；以下，疲劳寿命降低；pH =4-10，，逐渐增加；逐渐增加；pH =10-12，显著增加，，显著增加， pH 〉〉12与纯疲劳寿命同与纯疲劳寿命同材料因素：不锈钢比碳钢和非金属材料性能优异材料因素：不锈钢比碳钢和非金属材料性能优异 四、腐蚀疲劳控制措施四、腐蚀疲劳控制措施1、采用耐腐蚀疲劳的材料、采用耐腐蚀疲劳的材料2、表面强化处理、表面强化处理消除内应力的热处理：渗氮、渗碳、碳氮共渗、渗金属或合金消除内应力的热处理：渗氮、渗碳、碳氮共渗、渗金属或合金表面镀层和涂层，喷丸、滚压抛光表面镀层和涂层，喷丸、滚压抛光3、电化学保护、电化学保护弱酸性、中性、碱性介质：阴极保护弱酸性、中性、碱性介质：阴极保护氧化性介质：阳极保护氧化性介质：阳极保护 第四节第四节 磨损腐蚀磨损腐蚀由于腐蚀流体与金属表面间的相对运动，引起金属的由于腐蚀流体与金属表面间的相对运动，引起金属的加速破坏加速破坏。
腐蚀破坏流动介质：气体、水溶液、固体颗粒、气泡腐蚀破坏流动介质：气体、水溶液、固体颗粒、气泡的液体的液体一、湍流腐蚀一、湍流腐蚀二、空泡腐蚀二、空泡腐蚀三、微震腐蚀三、微震腐蚀 第九章第九章 自然环境中的腐蚀与破坏自然环境中的腐蚀与破坏第一节第一节 大气腐蚀与防护大气腐蚀与防护第二节第二节 海水腐蚀与防护海水腐蚀与防护第三节第三节 土壤腐蚀与防护土壤腐蚀与防护 第四节第四节 微生物腐蚀与防护微生物腐蚀与防护 第一节第一节 大气腐蚀与防护大气腐蚀与防护铁在空气中生锈，铜产生铜绿，桥梁、武器装备铁在空气中生锈，铜产生铜绿，桥梁、武器装备的破坏一、大气腐蚀环境分类一、大气腐蚀环境分类参与腐蚀的主要组成是：氧和水汽参与腐蚀的主要组成是：氧和水汽次要：次要：CO2氧参与电化学腐蚀过程，水气在金属表面形成电解液层氧参与电化学腐蚀过程，水气在金属表面形成电解液层水膜的形成与大气的相对湿度密切相关水膜的形成与大气的相对湿度密切相关 相对湿度相对湿度=金属腐蚀临界相对湿度：水分在金属表面形成水膜的相对湿度，金属腐蚀临界相对湿度：水分在金属表面形成水膜的相对湿度，与金属的表面状态有关，越粗糙，临界相对湿度越低。
与金属的表面状态有关，越粗糙，临界相对湿度越低铁：铁：65%，锌：，锌：70%，铝：，铝：76%，镍：，镍：70%，，空气中水蒸气压空气中水蒸气压该温度下空气中的饱和水蒸气压该温度下空气中的饱和水蒸气压100% 按按金属表面水气的附着程度分类金属表面水气的附着程度分类1、干的大气腐蚀、干的大气腐蚀没形成连续电解液，腐蚀速度很小没形成连续电解液，腐蚀速度很小2、潮的大气腐蚀、潮的大气腐蚀膜薄氧易扩散进入界面，腐蚀速度加剧膜薄氧易扩散进入界面，腐蚀速度加剧3、湿的大气腐蚀、湿的大气腐蚀随着液膜增厚，氧扩散阻力加大，腐蚀速度降低随着液膜增厚，氧扩散阻力加大，腐蚀速度降低 水膜层厚度腐蚀速度Ⅰ Ⅱ Ⅲ Ⅳ1mm10nm大气腐蚀速度与金属表面上水膜层厚度之间的关系大气腐蚀速度与金属表面上水膜层厚度之间的关系ⅣⅣ ：全浸在电解液中腐蚀情况全浸在电解液中腐蚀情况 二、大气腐蚀的电化学特征二、大气腐蚀的电化学特征（一）阴极过程（一）阴极过程氧去极化为主：氧去极化为主：O2+2H2O+4e4OH- O2+ 4H+ +4e 2H2O随着电解液膜厚度的减薄，阴极极化曲线的斜率减小，随着电解液膜厚度的减薄，阴极极化曲线的斜率减小，阴极过程的速度急剧加速，受氧的扩散速度所控制阴极过程的速度急剧加速，受氧的扩散速度所控制 （（二）阳极过程二）阳极过程 M+xH2OM n+. xH2O +ne水膜减薄，阳极去极化作用减弱水膜减薄，阳极去极化作用减弱•阳离子的水化作用发生困难，使阳极过程受阻阳离子的水化作用发生困难，使阳极过程受阻•氧易于到达阳极表面，促进阳极钝化氧易于到达阳极表面，促进阳极钝化控制步骤：控制步骤：湿的大气腐蚀：腐蚀过程受阴极过程控制湿的大气腐蚀：腐蚀过程受阴极过程控制潮的大气腐蚀：腐蚀过程受阳极过程控制潮的大气腐蚀：腐蚀过程受阳极过程控制 三、大气腐蚀的影响因素三、大气腐蚀的影响因素1、大气湿度的影响、大气湿度的影响•在含有不同数量污染物的大气中，金属有临界相对湿度，超过金属的临在含有不同数量污染物的大气中，金属有临界相对湿度，超过金属的临界相对湿度，腐蚀速度会突然增加界相对湿度，腐蚀速度会突然增加•出现临界相对湿度，标志着金属表面产生了一层吸附的电解液膜，液膜出现临界相对湿度，标志着金属表面产生了一层吸附的电解液膜，液膜的存在使金属从化学腐蚀变成电化学腐蚀。
的存在使金属从化学腐蚀变成电化学腐蚀•大多数金属和合金存在着两个临界相对湿度大多数金属和合金存在着两个临界相对湿度1）第一临界相对湿度出现，是因为金属表面出现腐蚀产物）第一临界相对湿度出现，是因为金属表面出现腐蚀产物2）第二临界相对湿度取决于腐蚀产物吸收和保持水分的性能第二临界相对湿度取决于腐蚀产物吸收和保持水分的性能 2、温度和温差的影响、温度和温差的影响温差的影响大，温差不但影响水气的凝聚，而且影响凝聚温差的影响大，温差不但影响水气的凝聚，而且影响凝聚水膜中气体和盐类的溶解度水膜中气体和盐类的溶解度3、大气成分的影响、大气成分的影响1）大气中有害气体的影响）大气中有害气体的影响SO2影响最严重，影响最严重，参与阴极去极化作用，自催化效应参与阴极去极化作用，自催化效应HCL、、H2SNH3对钢铁起缓蚀作用但对有色金属不利（铜、锌、镉）对钢铁起缓蚀作用但对有色金属不利（铜、锌、镉） 四、研究大气腐蚀的方法四、研究大气腐蚀的方法1、大气暴露试验、大气暴露试验2、人造大气试验、人造大气试验3、电化学法、电化学法2））酸、碱、盐的影响酸、碱、盐的影响中性盐类：增加液膜的导电性；吸湿性强，降低临界相对湿度。
中性盐类：增加液膜的导电性；吸湿性强，降低临界相对湿度3）固体颗粒、表面状态等因素的影响）固体颗粒、表面状态等因素的影响颗粒本身具有腐蚀性，如铵盐颗粒，促进腐蚀颗粒本身具有腐蚀性，如铵盐颗粒，促进腐蚀颗粒本身无腐蚀性，但能吸附腐蚀性物质间接加速腐蚀颗粒本身无腐蚀性，但能吸附腐蚀性物质间接加速腐蚀颗粒本身无腐蚀性和吸附性，但由于造成毛细管凝聚缝隙，使金属表面形颗粒本身无腐蚀性和吸附性，但由于造成毛细管凝聚缝隙，使金属表面形成电解液薄膜，促进腐蚀成电解液薄膜，促进腐蚀粗糙表面比精磨的易腐蚀，已生锈的钢铁表面比表面光洁的腐蚀速度大粗糙表面比精磨的易腐蚀，已生锈的钢铁表面比表面光洁的腐蚀速度大 五、大气腐蚀防护措施五、大气腐蚀防护措施1、研制和选用耐蚀材料、研制和选用耐蚀材料合金化，加入铬、镍、铜、磷合金化，加入铬、镍、铜、磷2、采用覆盖层保护、采用覆盖层保护1）长期覆盖层：电镀、喷镀、磷化、发蓝、氧化、涂）长期覆盖层：电镀、喷镀、磷化、发蓝、氧化、涂料料2）暂时性覆盖层：防锈油、脂、可剥性塑料）暂时性覆盖层：防锈油、脂、可剥性塑料3、控制环境、控制环境1）充氮封存）充氮封存 2）干燥空气封存）干燥空气封存 4、缓蚀剂、缓蚀剂油溶性缓蚀剂、水溶性缓蚀剂、气相缓蚀剂、油溶性缓蚀剂、水溶性缓蚀剂、气相缓蚀剂、 第二节第二节 海水腐蚀与防护海水腐蚀与防护一、海水腐蚀的特征及电化学过程海水腐蚀的特征及电化学过程主要成分：主要成分：NaCl占总盐度占总盐度77.8%，，其次其次MgCl2难钝化材料，海水含氧量愈高，腐蚀速度越大难钝化材料，海水含氧量愈高，腐蚀速度越大特征特征1、氧去极化腐蚀，静止或流速不大海水，阴极过程受氧、氧去极化腐蚀，静止或流速不大海水，阴极过程受氧的扩散控制的扩散控制2、、海水中含有大量的卤素离子，对大多数金属，阳极阻海水中含有大量的卤素离子，对大多数金属，阳极阻滞作用较小，可破坏金属的钝化膜。
滞作用较小，可破坏金属的钝化膜3、良好导电介质，电阻较小、良好导电介质，电阻较小4、各种腐蚀类型、各种腐蚀类型.除发生全面腐蚀，还易发生局部腐蚀除发生全面腐蚀，还易发生局部腐蚀 二、影响海水腐蚀因素二、影响海水腐蚀因素1、含盐量的影响、含盐量的影响盐度：盐度：1000克海水中溶解的固体盐类物质总称克海水中溶解的固体盐类物质总称氯度：氯度： 1000克海水中含氯离子的克数克海水中含氯离子的克数sw=1.805aw+0.013 sw—海水盐度海水盐度‰ sw=1.8065aw aw—海水氯度海水氯度‰ 含盐量直接影响电导率和含氧量含盐量直接影响电导率和含氧量•含盐量增加，水的电导率增加而含氧量降低，腐含盐量增加，水的电导率增加而含氧量降低，腐蚀速度先增后减，蚀速度先增后减，0.5mol/l腐蚀性最大腐蚀性最大•在江河入海处或海港中，含盐量较低，腐蚀性却在江河入海处或海港中，含盐量较低，腐蚀性却较高，不能形成碳酸盐保护层较高，不能形成碳酸盐保护层 2、溶氧量的影响、溶氧量的影响对碳钢、低合金钢等在海水中不易钝化的金属，腐蚀速度对碳钢、低合金钢等在海水中不易钝化的金属，腐蚀速度随含氧的增加而增加，但对依靠表面钝化膜而提高耐蚀性随含氧的增加而增加，但对依靠表面钝化膜而提高耐蚀性的金属，如不锈钢，含氧的增加有利于钝化膜的形成和修的金属，如不锈钢，含氧的增加有利于钝化膜的形成和修补，使钝化膜稳定性提高。
补，使钝化膜稳定性提高3、构筑物所处环境的影响、构筑物所处环境的影响海洋的腐蚀环境可分为：海洋大气区、飞溅区、潮差区、海洋的腐蚀环境可分为：海洋大气区、飞溅区、潮差区、全浸区和海底泥浆区全浸区和海底泥浆区碳钢在飞溅区，处于干湿交替，氧供应充足，腐蚀性高碳钢在飞溅区，处于干湿交替，氧供应充足，腐蚀性高4、流速的影响、流速的影响5、海洋生物的影响、海洋生物的影响使氧量增加，使氧量增加，pH值降低，提高金属的腐蚀速度值降低，提高金属的腐蚀速度 三、防止海水腐蚀的措施三、防止海水腐蚀的措施1、合理选材、合理选材•对于大型海洋工程结构，采用价格低廉的低碳钢对于大型海洋工程结构，采用价格低廉的低碳钢和低合金钢，再覆涂料和采取阴极保护措施和低合金钢，再覆涂料和采取阴极保护措施•环境比较苛刻，采用耐蚀材料，铸造铜合金、铝环境比较苛刻，采用耐蚀材料，铸造铜合金、铝合金、钛合金合金、钛合金2、涂层保护、涂层保护 涂装技术涂装技术3、阴极保护、阴极保护 第三节第三节 土壤腐蚀与防护土壤腐蚀与防护一、土壤腐蚀的特征一、土壤腐蚀的特征1、多相性、多相性由土粒、无机矿物质、有机物质、水、空气等组成由土粒、无机矿物质、有机物质、水、空气等组成2、多孔性、多孔性土壤的孔隙度和含水性影响土壤的透气性和电导率大小土壤的孔隙度和含水性影响土壤的透气性和电导率大小3、不均匀性、不均匀性土壤的物理及化学性质，随土壤的组成及含水量而变化，土壤的物理及化学性质，随土壤的组成及含水量而变化，还与土壤的结构及紧密程度有关。
还与土壤的结构及紧密程度有关4、固定性、固定性 二、土壤腐蚀的电极过程及控制因素二、土壤腐蚀的电极过程及控制因素电化学腐蚀、氧的去极化腐蚀电化学腐蚀、氧的去极化腐蚀（一）阳极过程（一）阳极过程1、阳极溶解时没有显著阳极极化的金属，镁、锌、、阳极溶解时没有显著阳极极化的金属，镁、锌、铝、锰铝、锰2、阳极溶解的极化率较低，并决定于金属离子化、阳极溶解的极化率较低，并决定于金属离子化反应的过电位，铁、碳钢、铜、铅反应的过电位，铁、碳钢、铜、铅3、因阳极钝化而具有高的起始极化率的金属：铬、、因阳极钝化而具有高的起始极化率的金属：铬、锆、含铬镍的不锈钢锆、含铬镍的不锈钢4、不发生阳极溶解的金属，钛、铌、不发生阳极溶解的金属，钛、铌 （二）阴极过程（二）阴极过程1、腐蚀决定于腐蚀微电池或距离不太长的宏观腐蚀电、腐蚀决定于腐蚀微电池或距离不太长的宏观腐蚀电池，腐蚀主要为阴极控制池，腐蚀主要为阴极控制2、在疏松、干燥的土壤中，随氧渗透率的增加、在疏松、干燥的土壤中，随氧渗透率的增加, 腐蚀腐蚀转变为阳极控制转变为阳极控制3、对于长距离宏观电池作用下的腐蚀，土壤电阻成为、对于长距离宏观电池作用下的腐蚀，土壤电阻成为主要的腐蚀控制因素，或阴极电阻混合控制。
主要的腐蚀控制因素，或阴极电阻混合控制 三、土壤腐蚀的类型三、土壤腐蚀的类型1、异金属接触电池、异金属接触电池 2、氧浓差电池、氧浓差电池3、盐浓差电池、盐浓差电池4、温差电池、温差电池5、新旧管线构成的腐蚀、新旧管线构成的腐蚀 旧管线加速新管的腐蚀旧管线加速新管的腐蚀6、长距离腐蚀宏电池、长距离腐蚀宏电池7、杂散电流腐蚀、杂散电流腐蚀8、微生物腐蚀、微生物腐蚀硫化菌、厌氧菌、真菌、异养菌硫化菌、厌氧菌、真菌、异养菌是新陈代谢的间接作用，不直接参与腐蚀过程是新陈代谢的间接作用，不直接参与腐蚀过程 电车轨道地下管道阴极区阳极区漏散电流引起地下管道的腐蚀杂散电流：由原定的正常电路漏失的电流杂散电流：由原定的正常电路漏失的电流 四、影响土壤腐蚀的因素四、影响土壤腐蚀的因素1、电阻率、电阻率越小，土壤腐蚀越严重越小，土壤腐蚀越严重2、透气性（孔隙度）、透气性（孔隙度）3、含水量、含水量•含水量很高，腐蚀速度小，氧的扩散受阻，随含水量减少，含水量很高，腐蚀速度小，氧的扩散受阻，随含水量减少，氧的去极化变得容易，腐蚀速度增加氧的去极化变得容易，腐蚀速度增加•10%以下，由于水分含量太少，使阳极极化和土壤电阻加以下，由于水分含量太少，使阳极极化和土壤电阻加大，腐蚀速度急剧降低。
大，腐蚀速度急剧降低4、含盐量和酸度、含盐量和酸度含盐量增加，土壤的腐蚀性增加含盐量增加，土壤的腐蚀性增加pH降低，土壤的腐蚀性增加降低，土壤的腐蚀性增加当土壤含有大量有机酸，当土壤含有大量有机酸，pH接近中性，但腐蚀性很强接近中性，但腐蚀性很强 五、土壤腐蚀性评价五、土壤腐蚀性评价1、单项评价指标、单项评价指标根据土壤的某种理化性能的差别来判断土壤的腐蚀性，如土根据土壤的某种理化性能的差别来判断土壤的腐蚀性，如土壤电导率、含水量、壤电导率、含水量、PH 值、氧化还原电位、含盐量等值、氧化还原电位、含盐量等2、综合评价指标、综合评价指标选则某些对金属腐蚀影响比较严重的土壤理化性质进行综合选则某些对金属腐蚀影响比较严重的土壤理化性质进行综合考虑，得出的评价指标，先把土壤有关因素分项作出评价，考虑，得出的评价指标，先把土壤有关因素分项作出评价，并给出评价指数，然后再将这些评价指数累计起来，再给出并给出评价指数，然后再将这些评价指数累计起来，再给出一个腐蚀性评价等级一个腐蚀性评价等级 六、防止土壤腐蚀的措施六、防止土壤腐蚀的措施（一）涂层保护（一）涂层保护石油沥青、煤焦油沥青、环氧煤沥青，加入填料或用石棉、石油沥青、煤焦油沥青、环氧煤沥青，加入填料或用石棉、玻璃纤维缠绕加固玻璃纤维缠绕加固聚乙烯塑料带、环氧树脂喷涂聚乙烯塑料带、环氧树脂喷涂涂层要求涂层要求1、与基体金属的结合力要好，涂层完整、与基体金属的结合力要好，涂层完整2、具有良好的防水性和化学稳定性、具有良好的防水性和化学稳定性3、强度高、韧性好、强度高、韧性好4、具有一定的塑性、具有一定的塑性5、材料来源容易、价格低廉、便于施工。
材料来源容易、价格低廉、便于施工二）阴极保护（二）阴极保护 第四节第四节 微生物腐蚀微生物腐蚀定义：指在微生物生命活动参与下所发生的腐蚀过程定义：指在微生物生命活动参与下所发生的腐蚀过程一、微生物腐蚀的作用及腐蚀特征一、微生物腐蚀的作用及腐蚀特征并非微生物本身对金属的浸蚀作用，而是微生物生命活动的结果间并非微生物本身对金属的浸蚀作用，而是微生物生命活动的结果间接地对金属腐蚀的电化学过程产生影响接地对金属腐蚀的电化学过程产生影响1、新陈代谢腐蚀产物的作用新陈代谢腐蚀产物的作用2、微生物生命活动影响电极反应的动力学过程微生物生命活动影响电极反应的动力学过程3、使金属的环境如氧浓度、盐浓度、、使金属的环境如氧浓度、盐浓度、PH值等发生改变，形成局部值等发生改变，形成局部 腐蚀电池腐蚀电池4、破坏金属表面的非金属覆盖层破坏金属表面的非金属覆盖层特征：特征： 1、金属表面总伴有粘泥的沉积金属表面总伴有粘泥的沉积 2、腐蚀部位总带有孔蚀的迹象腐蚀部位总带有孔蚀的迹象 第一节第一节 酸介质中的腐蚀酸介质中的腐蚀第二节第二节 碱介质中的腐蚀碱介质中的腐蚀第三节第三节 盐介质中的腐蚀盐介质中的腐蚀第四节第四节 工业水介质中的腐蚀工业水介质中的腐蚀第十章第十章 工业介质中的腐蚀工业介质中的腐蚀 第一节第一节 酸介质中的腐蚀酸介质中的腐蚀金属在酸溶液中的腐蚀情况与酸的性质有关金属在酸溶液中的腐蚀情况与酸的性质有关•非氧化酸的特点是腐蚀的阴极过程纯粹为氢的去极非氧化酸的特点是腐蚀的阴极过程纯粹为氢的去极化过程，腐蚀速度随氢的增加而上升化过程，腐蚀速度随氢的增加而上升•氧化酸的特点是腐蚀的阴极过程为氧化剂的还原过氧化酸的特点是腐蚀的阴极过程为氧化剂的还原过程，在一定范围内，氧化性酸浓度的增加，腐蚀加程，在一定范围内，氧化性酸浓度的增加，腐蚀加速，而超过某一临界值，金属发生钝化。
速，而超过某一临界值，金属发生钝化 一、金属在盐酸中的腐蚀一、金属在盐酸中的腐蚀1）钢铁在盐酸种的腐蚀速度随其浓度的增加而加大钢铁在盐酸种的腐蚀速度随其浓度的增加而加大原因：氢的平衡电位正移，若过电位不变，则腐蚀动原因：氢的平衡电位正移，若过电位不变，则腐蚀动力加大力加大2）随含碳量增加，钢的腐蚀速度增大）随含碳量增加，钢的腐蚀速度增大与氢的过电位有关，阴极性杂质越多，阴极面积越大，与氢的过电位有关，阴极性杂质越多，阴极面积越大，氢的过电位越小，腐蚀越严重氢的过电位越小，腐蚀越严重 二、金属在硝酸中腐蚀二、金属在硝酸中腐蚀（一）、碳钢在硝酸中的腐蚀（一）、碳钢在硝酸中的腐蚀硝酸质量分数硝酸质量分数<30%，随硝酸浓度增大，腐蚀速度增加，为氢，随硝酸浓度增大，腐蚀速度增加，为氢的去极化腐蚀的去极化腐蚀硝酸质量分数硝酸质量分数> 30%，发生钝化，腐蚀速度降低，，发生钝化，腐蚀速度降低，50%最小，最小， 85%以后，腐蚀速度又开始上升，发生过钝化现象以后，腐蚀速度又开始上升，发生过钝化现象 （二）、不锈钢在硝酸中的腐蚀（二）、不锈钢在硝酸中的腐蚀硝酸系统中，大量采用不锈钢，铬含量不应低于硝酸系统中，大量采用不锈钢，铬含量不应低于15%奥氏体奥氏体18-8不锈钢不锈钢（三）、铝在硝酸中的腐蚀（三）、铝在硝酸中的腐蚀铝对浓硝酸有突出耐蚀性能，铝对浓硝酸有突出耐蚀性能，硝酸硝酸>80%，，耐蚀性能耐蚀性能好于不锈钢，用高纯铝制造冷却盘管、冷凝管、风罩、好于不锈钢，用高纯铝制造冷却盘管、冷凝管、风罩、贮槽贮槽铝的最大缺点：硬度小、强度低铝的最大缺点：硬度小、强度低 （四）、钛在硝酸中的腐蚀（四）、钛在硝酸中的腐蚀钛在一切浓度及温度高于正常沸点的硝酸有突出的耐钛在一切浓度及温度高于正常沸点的硝酸有突出的耐蚀性，而且在一定压力下仍保持优良耐蚀性蚀性，而且在一定压力下仍保持优良耐蚀性在很浓的红发烟硝酸或在很浓的红发烟硝酸或N2O4可能产生应力腐蚀可能产生应力腐蚀在含在含NO2多、含水量少的红发烟硝酸中有自燃倾向多、含水量少的红发烟硝酸中有自燃倾向（五）、非金属材料在硝酸中的腐蚀（五）、非金属材料在硝酸中的腐蚀 三、金属在硫酸中的腐蚀三、金属在硫酸中的腐蚀（一）、钢铁在硫酸中的腐蚀（一）、钢铁在硫酸中的腐蚀硫酸达到硫酸达到50%，腐蚀速度下降，最后达最低值，腐蚀速度下降，最后达最低值超过超过100%，过剩，过剩SO3含量增加，腐蚀速度又开始增大含量增加，腐蚀速度又开始增大铸铁在铸铁在80-100%时非常稳定，高于时非常稳定，高于15%，产生晶间腐蚀，产生晶间腐蚀普通碳钢用于浓度大于普通碳钢用于浓度大于70%以上硫酸。
以上硫酸 （二）、铅在硫酸中的腐蚀（二）、铅在硫酸中的腐蚀稀硫酸中形成硫酸铅保护膜稀硫酸中形成硫酸铅保护膜在热浓硫酸中，腐蚀速度会大增在热浓硫酸中，腐蚀速度会大增铅软，机械强度低，很少单独用做结构材料铅软，机械强度低，很少单独用做结构材料 （三）、铝在硫酸中的腐蚀（三）、铝在硫酸中的腐蚀在稀硫酸和发烟硫酸中稳定在稀硫酸和发烟硫酸中稳定（四）、非金属材料在硫酸中的腐蚀（四）、非金属材料在硫酸中的腐蚀 硬聚氯乙烯塑料、陶瓷硬聚氯乙烯塑料、陶瓷 三、金属在有机酸中的腐蚀三、金属在有机酸中的腐蚀甲酸最强，普通碳钢、铝不适用，黄铜、铜与铜合金用的甲酸最强，普通碳钢、铝不适用，黄铜、铜与铜合金用的较广泛较广泛乙酸低温下腐蚀性很小，温度上升，腐蚀速度迅速上升，乙酸低温下腐蚀性很小，温度上升，腐蚀速度迅速上升，杂质有显著影响杂质有显著影响柠檬酸、乳酸、马来酸、环烷酸、脂肪酸、酒石酸对金属柠檬酸、乳酸、马来酸、环烷酸、脂肪酸、酒石酸对金属有不同程度的腐蚀作用有不同程度的腐蚀作用 五、防止金属在酸介质中腐蚀的措施五、防止金属在酸介质中腐蚀的措施1、选择耐蚀材料、选择耐蚀材料2、橡胶衬里、橡胶衬里3、玻璃钢及衬里、玻璃钢及衬里4、砖板衬里、砖板衬里 第二节第二节 碱介质中的腐蚀碱介质中的腐蚀1、腐蚀性比酸小，原因：、腐蚀性比酸小，原因：•金属表面易钝化或生成难溶的氢氧化物或氧化物金属表面易钝化或生成难溶的氢氧化物或氧化物•氧电极电位、氢电极电位比在酸介质中的更负，腐蚀氧电极电位、氢电极电位比在酸介质中的更负，腐蚀电池推动力小电池推动力小2、常温用碳钢和铸铁、常温用碳钢和铸铁pH=4-9，，腐蚀速度几乎不变腐蚀速度几乎不变pH=9-14，，腐蚀速度大大降低腐蚀速度大大降低 3、在热碱溶液中，如果存在较大应力，会发生碱脆、在热碱溶液中，如果存在较大应力，会发生碱脆 4、碱金属的原子量越大，腐蚀性越强、碱金属的原子量越大，腐蚀性越强5、溶液中共存的离子种类对碱腐蚀有很大影响、溶液中共存的离子种类对碱腐蚀有很大影响6、镍及镍合金对于高温高浓度的碱耐蚀性很好、镍及镍合金对于高温高浓度的碱耐蚀性很好7、奥氏体不锈钢在碱液中耐蚀性很好、奥氏体不锈钢在碱液中耐蚀性很好8、两性金属在碱中腐蚀严重，钛、银、锆等特殊金属、两性金属在碱中腐蚀严重，钛、银、锆等特殊金属在碱液中，耐蚀性不好在碱液中，耐蚀性不好9、铸铁在较宽的浓度与温度的、铸铁在较宽的浓度与温度的NaOH中耐蚀中耐蚀 第三节第三节 盐介质中的腐蚀盐介质中的腐蚀一、酸性盐一、酸性盐 由强酸弱碱组成的盐，如由强酸弱碱组成的盐，如AlCl3、、FeCl3、、FeSO4、、NiSO4等。
由于这种盐溶于水后，呈酸性，所等由于这种盐溶于水后，呈酸性，所以对铁的腐蚀既有氧的去极化作用，又有氢的以对铁的腐蚀既有氧的去极化作用，又有氢的去极化作用腐蚀速度与相同去极化作用腐蚀速度与相同pH值的酸差不多值的酸差不多二、碱性盐二、碱性盐 弱酸强碱组成的盐，如弱酸强碱组成的盐，如Na3PO4、、Na2SiO3、、Na2CO3等，溶于水呈碱性，当等，溶于水呈碱性，当pH值大于值大于10时，时，腐蚀性较小另外腐蚀性较小另外Na3PO4、、Na2SiO3能使铁表能使铁表面生成铁的盐膜，具有良好的保护性面生成铁的盐膜，具有良好的保护性 三、中性盐三、中性盐 弱酸弱碱或强碱强酸组成的盐，假如不具有氧化性，弱酸弱碱或强碱强酸组成的盐，假如不具有氧化性，也没有别的阴阳离子的效果，则仅有导电度和氧也没有别的阴阳离子的效果，则仅有导电度和氧的溶解度方面的影响的溶解度方面的影响 四、氧化性盐四、氧化性盐 氧化性盐分为两类：一类对金属的腐蚀很严重，氧化性盐分为两类：一类对金属的腐蚀很严重，是较强的去极化剂，如是较强的去极化剂，如FeCl3 、、CuCl2、、HgCl2等，等，另一类能使钢铁钝化，若用量适宜，可以阻滞金另一类能使钢铁钝化，若用量适宜，可以阻滞金属的腐蚀，如属的腐蚀，如NaNO2、、KMnO4等。
等 第四节第四节 工业水介质中的腐蚀工业水介质中的腐蚀工业水是指工业生产过程中所用的水，按其用途可分为冷工业水是指工业生产过程中所用的水，按其用途可分为冷却水、锅炉水、洗涤水及其他的各种工业用水工业水的却水、锅炉水、洗涤水及其他的各种工业用水工业水的水源不同，有地下水、海水、地表水（湖水、河水等）水源不同，有地下水、海水、地表水（湖水、河水等）由于工业用水所占比例在世界用水量中最大，而且对金属由于工业用水所占比例在世界用水量中最大，而且对金属的腐蚀破坏作用普遍，所以研究金属在工业水中的腐蚀与的腐蚀破坏作用普遍，所以研究金属在工业水中的腐蚀与防护问题也是十分必要的防护问题也是十分必要的工业冷却水是以天然水（井水、湖水、水库水、河水、海工业冷却水是以天然水（井水、湖水、水库水、河水、海水等）城市给水（自来水）或工业给水（软化水、冷凝水等）城市给水（自来水）或工业给水（软化水、冷凝水、除盐水和高纯水等）作水源，经过或未经过必要的化水、除盐水和高纯水等）作水源，经过或未经过必要的化学处理腐蚀产物可加剧结垢，结垢又促成了可能的垢下的学处理腐蚀产物可加剧结垢，结垢又促成了可能的垢下的腐蚀，微生物往往助长腐蚀与促进污垢的发展，因此有时腐蚀，微生物往往助长腐蚀与促进污垢的发展，因此有时必须综合考虑其影响。
必须综合考虑其影响 一、冷却水系统中金属的耐蚀性要求一、冷却水系统中金属的耐蚀性要求二、冷却水的水质判断二、冷却水的水质判断对冷却水的腐蚀与结垢倾向的判断或预测称为水质判断对冷却水的腐蚀与结垢倾向的判断或预测称为水质判断最方便的判断方法是根据最方便的判断方法是根据冷却水的化学组成和物化参冷却水的化学组成和物化参数等，利用水质判断指数来进行判断尽管这些指数等，利用水质判断指数来进行判断尽管这些指数有一定的局限性，而且还存在缺点，但到目前为数有一定的局限性，而且还存在缺点，但到目前为止，仍然是工业冷却水处理的重要参数，并广泛应止，仍然是工业冷却水处理的重要参数，并广泛应用 冷却水的判断指数主要有三个：冷却水的判断指数主要有三个：Ryznar指数（稳指数（稳定指数）定指数）Langelier指数（饱和指数）和指数（饱和指数）和Puckorius指数（结垢指数）另外还有指数（结垢指数）另外还有Larson指数、推动指数、推动力指数、侵蚀性指数、力指数、侵蚀性指数、Casil指数和指数和Riddick腐蚀指腐蚀指数其中Ryznar指数和指数和angelier指数的使用最广泛指数的使用最广泛。
用这些指数进行判断有四个假设条件：用这些指数进行判断有四个假设条件：•所讨论的金属主要是碳钢所讨论的金属主要是碳钢•冷却水未加缓蚀剂、阻垢剂等水处理药品冷却水未加缓蚀剂、阻垢剂等水处理药品•所讨论的垢仅限于碳酸钙垢所讨论的垢仅限于碳酸钙垢•冷却水仅分为腐蚀型和结垢型水冷却水仅分为腐蚀型和结垢型水 （一）（一）Langelier指数指数(饱和指数饱和指数) Langelier指数简写为指数简写为LSI其公式如下其公式如下 LSI＝＝pHact－－pHs式中式中 pHact——冷却水运行时的实际冷却水运行时的实际pH；；pHs——冷却水的饱和冷却水的饱和pH 当当LSI<0时，金属表面发生腐蚀，时，金属表面发生腐蚀，LSI>0时，金属时，金属表面发生绪垢，表面发生绪垢，LSI＝＝0说明冷却水实说明冷却水实际际pH等于饱和等于饱和pH，，金属表面既不结垢也不腐蚀这样金属表面既不结垢也不腐蚀这样的冷却水称之为稳定水的冷却水称之为稳定水二）（二）Ryznar指数（稳定指数）指数（稳定指数）Ryznar指数简写为指数简写为RSI，，其公式如下：其公式如下： RSI＝＝2pHs－－pHact式中式中 pHs——冷却水的饱和冷却水的饱和pH；； pHact——冷却水运行时的实际冷却水运行时的实际pH。
表表10-9 Ryznar指数判断水的倾向指数判断水的倾向Ryznar指数指数 4.5～～5.0 5.0～～6.0 6.0～～7.0 7.0～～7.5 7.5～～9.0 >9.0水的倾向水的倾向 严重结垢轻度结垢基本稳定轻微腐蚀严重腐蚀严重结垢轻度结垢基本稳定轻微腐蚀严重腐蚀 极严重腐蚀极严重腐蚀实际表明，实际表明，Ryznar指数的判断结果往往比指数的判断结果往往比Langelier指数的要更指数的要更符合实际符合实际三）（三）Puckorius指数（结垢指数）指数（结垢指数）Puckorius指数简写为指数简写为PSI，，其定义如下：其定义如下： PSI＝＝2pHs－－pHeq式中式中 pHeq——冷却水的平衡冷却水的平衡Ph；；pHs——冷却水的饱和冷却水的饱和pH如果如果PSI小于小于6，水结垢，，水结垢，PSI大于大于6，金属腐蚀或不结垢，，金属腐蚀或不结垢，PSI等等于于6，水质稳定水质稳定 三、冷却水系统中金属的腐蚀三、冷却水系统中金属的腐蚀 由于各种冷却水系统中所用金属材料不同，冷却水的由于各种冷却水系统中所用金属材料不同，冷却水的水质不同，另外设备运行时所处的水质不同，另外设备运行时所处的物理及化学条件不同，使得金属发生的腐蚀形态也不一物理及化学条件不同，使得金属发生的腐蚀形态也不一样。
通常发生的腐蚀类型如下通常发生的腐蚀类型如下1、均匀腐蚀、均匀腐蚀 对碳钢而言，在酸性溶液中发生此种腐蚀如在酸洗时对碳钢而言，在酸性溶液中发生此种腐蚀如在酸洗时没加缓蚀剂或缓蚀剂的类型及用没加缓蚀剂或缓蚀剂的类型及用量不合适时量不合适时 2、电偶腐蚀、电偶腐蚀 这种腐蚀在冷却水系统中的例子很多，如换热器中钛换热管这种腐蚀在冷却水系统中的例子很多，如换热器中钛换热管和钢制管板，黄铜换热管和和钢制管板，黄铜换热管和钢制管板等，由于钢板的电位较负，成为电偶的阳极加速腐钢制管板等，由于钢板的电位较负，成为电偶的阳极加速腐蚀3、孔蚀、孔蚀 孔蚀是冷却水系统中破坏性和隐患最大的腐蚀形态之一对孔蚀是冷却水系统中破坏性和隐患最大的腐蚀形态之一对碳钢来说，孔蚀主要发生在碳钢来说，孔蚀主要发生在中性的腐蚀介质中，影响最大的是氯离子中性的腐蚀介质中，影响最大的是氯离子4、晶间腐蚀、晶间腐蚀 这种腐蚀对于滨海电厂的铝黄铜凝汽器或奥氏体不锈钢均会这种腐蚀对于滨海电厂的铝黄铜凝汽器或奥氏体不锈钢均会发生除了上述几种腐蚀形态外，在冷却水系统中还会发生应力腐除了上述几种腐蚀形态外，在冷却水系统中还会发生应力腐蚀开裂、缝隙腐蚀及选择性腐蚀等。
蚀开裂、缝隙腐蚀及选择性腐蚀等 四、影响冷却水系统腐蚀的因素四、影响冷却水系统腐蚀的因素（一）溶解度（一）溶解度氧在中性水中对碳钢等某些金属起着阴极去极化剂的作用，氧在中性水中对碳钢等某些金属起着阴极去极化剂的作用，促进金属的腐蚀促进金属的腐蚀二）硬度（二）硬度水中钙离子和镁离子浓度之和称之为水的硬度适当的钙水中钙离子和镁离子浓度之和称之为水的硬度适当的钙镁离子的存在能降低冷却水镁离子的存在能降低冷却水的腐蚀性，但浓度过高，会形成碳酸钙、硅酸镁等垢层，的腐蚀性，但浓度过高，会形成碳酸钙、硅酸镁等垢层，引起垢下腐蚀引起垢下腐蚀三）阴离子（三）阴离子金属的腐蚀速率与冷却水中的阴离子的种类密切相关金属的腐蚀速率与冷却水中的阴离子的种类密切相关 （四）（四）pH值值冷却水的冷却水的pH值通常为值通常为6.0～～9.0，但在清洗或预膜，但在清洗或预膜时如果调节不好，可使时如果调节不好，可使pH值降低五）流速（五）流速流速在淡水与海水介质中的影响是不同的流速在淡水与海水介质中的影响是不同的 除了上述外，材料本身的性质、水中所含成分及除了上述外，材料本身的性质、水中所含成分及浓度、温度等也都对腐蚀有不同程度的影响。
浓度、温度等也都对腐蚀有不同程度的影响 五、防止冷却水腐蚀的措施五、防止冷却水腐蚀的措施（（1）严格选择冷却水的水源，并进行水质处理，使）严格选择冷却水的水源，并进行水质处理，使其对金属的腐蚀控制到最低水平其对金属的腐蚀控制到最低水平2）根据水质状况选择合适的材料根据水质状况选择合适的材料3）在冷却水中加缓蚀剂在冷却水中加缓蚀剂4）去除水中沉积物去除水中沉积物5）阴极保护阴极保护6）涂层保护涂层保护。
