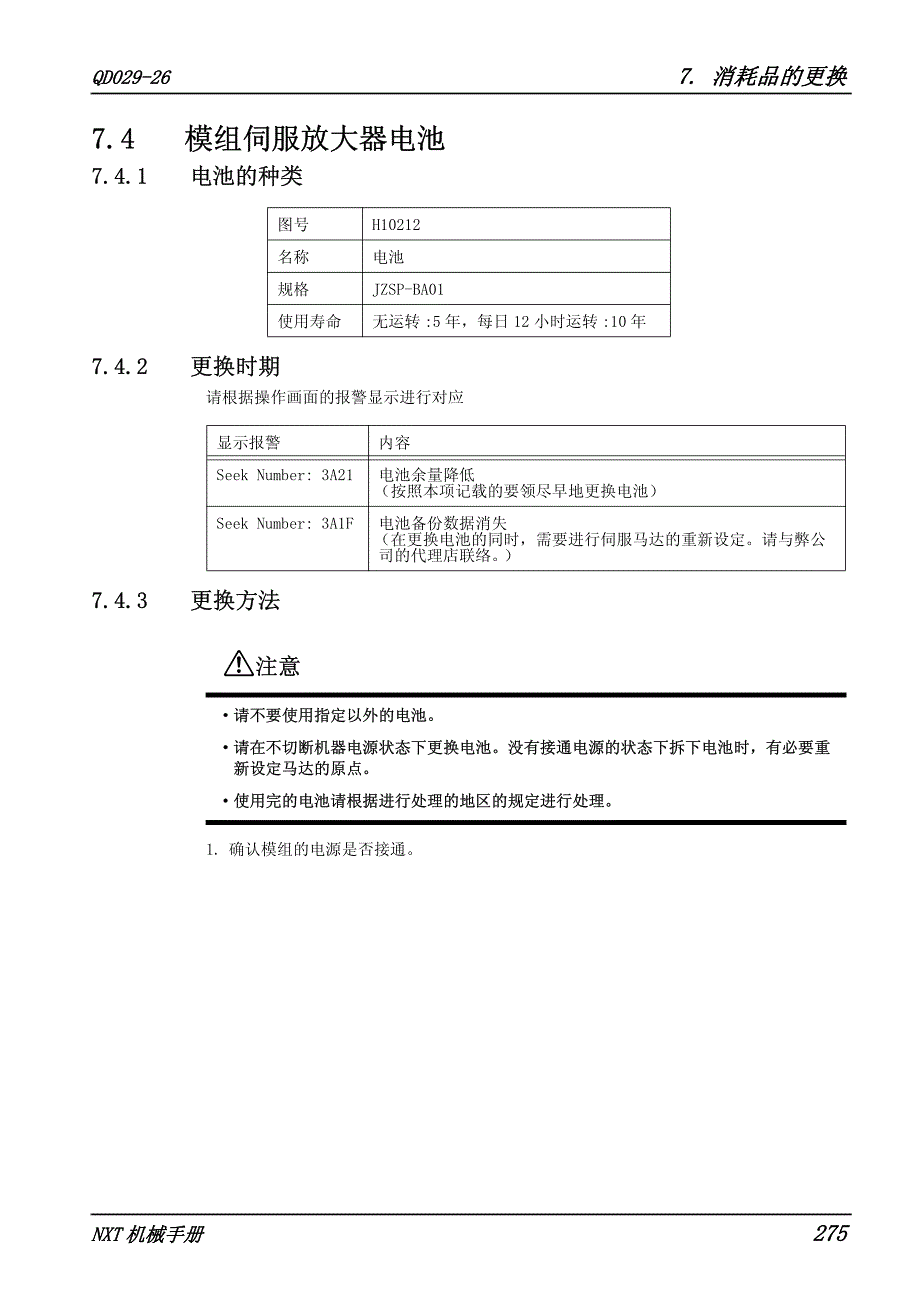

QD029-26QD029-267. 消耗品的更换7. 消耗品的更换 NXT 机械手册NXT 机械手册275275 7.4模组伺服放大器电池7.4模组伺服放大器电池 7.4.1电池的种类 7.4.2更换时期 7.4.1电池的种类 7.4.2更换时期 请根据操作画面的报警显示进行对应 7.4.3更换方法7.4.3更换方法 1. 确认模组的电源是否接通 图号H10212 名称电池 规格JZSP-BA01 使用寿命无运转 :5 年，每日 12 小时运转 :10 年 显示报警内容 Seek Number: 3A21电池余量降低 （按照本项记载的要领尽早地更换电池） Seek Number: 3A1F电池备份数据消失 （在更换电池的同时，需要进行伺服马达的重新设定请与弊公 司的代理店联络 ） 注意注意 ·请不要使用指定以外的电池 ·请在不切断机器电源状态下更换电池没有接通电源的状态下拆下电池时，有必要重 新设定马达的原点 ·使用完的电池请根据进行处理的地区的规定进行处理 ·请不要使用指定以外的电池 ·请在不切断机器电源状态下更换电池没有接通电源的状态下拆下电池时，有必要重 新设定马达的原点 ·使用完的电池请根据进行处理的地区的规定进行处理。
7. 消耗品的更换7. 消耗品的更换QD029-26QD029-26 276276NXT 机械手册NXT 机械手册 2. 一边保持模组后侧下部的反面盖板不要落下，一边拆下固定螺栓 3. 将冷却风扇从反面盖板中取出，在风扇运转的状态下将导线拖出来 4. 从拆下的反面的开口部分用手伸进模组， 找到要更换的电池盒 5. 请打开电池盒，将电池与新品更换 6. 将冷却风扇安装到反面盖板上 7. 将反面盖板安装到模组上 QD029-26QD029-267. 消耗品的更换7. 消耗品的更换 NXT 机械手册NXT 机械手册277277 7.5贴装工作头电池7.5贴装工作头电池 7.5.1电池的种类7.5.1电池的种类 *1：保证期间从电池的制造年月日开始 *2：电池寿命根据使用环境有可能降低 7.5.2更换时期7.5.2更换时期 请根据操作画面的报警显示进行对应 7.5.3更换方法7.5.3更换方法 电池的更换操作，需要贴装工作头在通电状态下进行 首先，为了取下电池盖板，从模组取下贴装工作头再次将贴装工作头安装到模组上，在通 电的状态 ( 清扫模式 ) 下更换电池 1. 使用手动模式的贴装工作头更换指令，从模组上取下贴装工作头 ( 参考 “ 5.7 贴装工作 头的拆除 / 安装 “)。
2. 作为防止静电的对策 , 请在手腕上佩戴内藏控制电源用电阻 ( 电阻值 :1M Ω以上 ) 的腕 带腕带的连接口 (EARTH BONDING POINT) 设置在基座正面 图号H1021H 名称电池 规格ER6VLY 使用寿命4 年 （周围温度 40 ℃、无运转）*2 显示报警内容 Seek Number: 3A21电池余量降低 （按照本项记载的要领尽早地更换电池） Seek Number: 3A1F电池备份数据消失 （在更换电池的同时，需要进行伺服马达的重新设定请与弊公 司的代理店联络 ） 注意注意 请不要使用指定以外的电池 请在不切断机器电源状态下更换电池没有接通电源的状态下拆下电池时，有必要重 新设定马达的原点 使用完的电池请根据进行处理的地区的规定进行处理 请不要使用指定以外的电池 请在不切断机器电源状态下更换电池没有接通电源的状态下拆下电池时，有必要重 新设定马达的原点 使用完的电池请根据进行处理的地区的规定进行处理 7. 消耗品的更换7. 消耗品的更换QD029-26QD029-26 278278NXT 机械手册NXT 机械手册 3. 在取下电池盖板的状态下，重新将贴装工作头安装到模组上，插入模组 ( 参考 “ 5.7 贴 装工作头的拆除 / 安装 “)。
4. 按下 CANCEL 按键、MANUAL 按键模组变为 START 等候状态 5. 按下 START 按键模组开始自动校正 6. 校正完成后，按下 CYCLE 按键，将模组返还到 START 等候状态 7. 使用手动模式的清扫指令，拉出模组 ( 以下显示的是大体步骤 , 为了安全起见，请参考「NXT 系统手册」的「手动模式指令」 章之后进行操作 ) a. 按下 MANUAL 按键，显示手动指令 b. 选择清扫图，按下 OK 按键 c. 按下 OK 按键，解除模组的夹紧 d. 拉出模组 8. 在模组安装了贴装工作头的状态下，拆下旧的电池的导线接插头，取下电池将新电池 安装到贴装工作头上，连接导线接插头 ( 参考下图 ) 9. 插入模组 ( 参考 “ 5.7 贴装工作头的拆除 / 安装 “) 10.按下 CANCEL 按键、MANUAL 按键模组变为 START 等候状态 11.请按 1. 项的要领取下贴装工作头，安装盖板 注意注意 在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏 注意注意 在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏。
在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏 QD029-26QD029-267. 消耗品的更换7. 消耗品的更换 NXT 机械手册NXT 机械手册279279 〈H01 工作头〉 〈H02 工作头〉 〈H01 工作头〉 〈H02 工作头〉 01MEC-0191S ?? ??????????? 7. 消耗品的更换7. 消耗品的更换QD029-26QD029-26 280280NXT 机械手册NXT 机械手册 〈H04 工作头〉 〈H08 工作头〉 〈H04 工作头〉 〈H08 工作头〉 QD029-26QD029-267. 消耗品的更换7. 消耗品的更换 NXT 机械手册NXT 机械手册281281 〈H12(S) 工作头〉 〈H12HS 工作头〉 〈H12(S) 工作头〉 〈H12HS 工作头〉 01MEC-0199S ?? ?? ??????????? 7. 消耗品的更换7. 消耗品的更换QD029-26QD029-26 282282NXT 机械手册NXT 机械手册 7.6模组 CPU 箱电池7.6模组 CPU 箱电池 模组在即使主电源开关处于 OFF 时，也可以根据 CPU 箱内存的电池保持以下的信息。
但是， 电池在已经消耗的情况下，如果将机器的主电源开关处于 OFF 时，这些信息会消失 a. 各种固有值 ·矩阵数据 ·料站倾斜数据 ·自动校正结果 ·4 吸嘴工作头用的元件相机数据 b. 模组功能设定值 c. 生产电路板信息 ·生产 Job 名 ·生产信息 ·Profiler 信息 ·生产结束顺序信息 为了保持信息，请必须在进行准备操作后更换电池 7.6.1电池的种类 7.6.2更换时期 7.6.1电池的种类 7.6.2更换时期 电池报警时 7.6.3准备操作7.6.3准备操作 1. 请确认是否有收存矩阵数据、料站倾斜数据、修正值数据的软盘使用矩阵数据、料站 倾斜数据收存有 4 吸嘴工作头用元件数据时，也使用这个数据这个软盘附加在机器 的交货中 备注 )在手头没有软盘时，请按照以下的操作 将模组的矩阵数据保存到 PC 中 （详细请参考 「NXT 系统手册」 ） 另外，请获取模组 的料站倾斜测定数据料站倾斜测定数据在手动模式的信息指令上可以确认 2. 请获取模组的功能设定的内容模组功能设定的内容可以在附加软件上确认详细请参 考「NXT 系统手册」的「附加软件」章节的「机器设定软件」-「模组单元的功能设定」 。
3. 请从贴装工作头上拆下吸嘴 4. 如果在机器内有电路板时，请将其除去 5. 请将与贴装工作头对应的治具安装在吸嘴更换器上治具吸嘴的数量与吸嘴头的数量相 一致 6. 请准备更换用电池、控制电源用的内存电阻 （电阻值 :1M Ω以上）用的腕带 图号H1019K 名称电池 规格CR2032 使用寿命无运转 :2.8 年，每日 12 小时运转 :5.6 年 QD029-26QD029-267. 消耗品的更换7. 消耗品的更换 NXT 机械手册NXT 机械手册283283 7.6.4电池的更换方法7.6.4电池的更换方法 1. 拉出模组 NXT V4.03 以前的时候，请用手动将模组拉出 （参考 “ 5.1 模组的拉出 / 插入 “） NXT V4.10 以后的时候，使用附加软件，可以将模组松开请按照以下的步骤进行 a. 启动附加软件选择对象的模组，单击 「固有值管理」 b. 单击 「模组 CPU 箱的电池切断状态下的操作」 注意注意 ·请不要使用指定以外的电池 ·请在不切断机器电源状态下更换电池没有接通电源的状态下拆下电池时，有必要重 新设定马达的原点 ·使用完的电池请根据进行处理的地区的规定进行处理。
·请不要使用指定以外的电池 ·请在不切断机器电源状态下更换电池没有接通电源的状态下拆下电池时，有必要重 新设定马达的原点 ·使用完的电池请根据进行处理的地区的规定进行处理 ??????????? ??????????? ?????????????? ??????????????????? ??????????????????? 7. 消耗品的更换7. 消耗品的更换QD029-26QD029-26 284284NXT 机械手册NXT 机械手册 c. 单击 「将模组松开」 d. 拉出模组 2. 主电源开关 OFF 后，将 CPU 箱从模组中取出 （请参考 “ 8.7 模组 CPU 箱的更换 “ ） 3. 作为防止静电的对策 , 请将控制电源用的内存电阻 ( 电阻值 :1M Ω以上 ) 的防静电腕带 戴在手腕上碗带的连接口 （EARTH BONDING POINT）设置在基座的正面 4. 取下 CPU 箱的盖罩进一步，请拆除前面面板的螺丝 ??????????? 注意注意 在携带静电的状态下继续操作时，有可能使电子元件破坏在携带静电的状态下继续操作时，有可能使电子元件破坏 QD029-26QD029-267. 消耗品的更换7. 消耗品的更换 NXT 机械手册NXT 机械手册285285 5. 请拆除 ATX 电源用、FAN 电源用电缆的接插头。
6. 请将电路板料盘拉出到可以更换电池的位置为止 7. 请更换电池将电池的前方抬起后从电池套上拆下安装的时候，请从后方安装并向下 压入 8. 电池更换后，按照与拆除相反的顺序安装 CPU 箱并将其安装到模组上 7. 消耗品的更换7. 消耗品的更换QD029-26QD029-26 286286NXT 机械手册NXT 机械手册 7.6.5更换后的各种设定7.6.5更换后的各种设定 更换电池后必须进行以下的操作 a. 矩阵数据的登录 b. 料站倾斜数据的登录 c. 4 吸嘴工作头的元件相机数据的登录 ( 只有在添附的软盘中收存有 4 吸嘴工作头用的 元件相机数据时需要 ) d. Job 传送 e. 校正的重新测定指示 f. 模组功能测定 NXT V4.03 以前的时候NXT V4.03 以前的时候 1. 请将电源的主开关 ON 2. 请确认对象模组的串行号 No. 3. 启动附加软件选择对象模组，单击 「固有值管理」 4. 请直接读入矩阵测定用以及料站倾斜度 /4 吸嘴工作头用元件相机测定软件 详细请参照 「NXT 系统手册」的「附加软件」章节的「机器设定软件」 「矩阵测定用或者料站倾斜度 测定用软件的直接读入」 。
5. 进行矩阵数据的登录请单击 「矩阵测定值数据登录」 6. 单击 「参考 .」 ，请选择登录的矩阵数据文件 7. 请单击 「测定值数据登录」 数据登录到模组 8. 进行料站倾斜度数据的登录请单击固有值管理。
