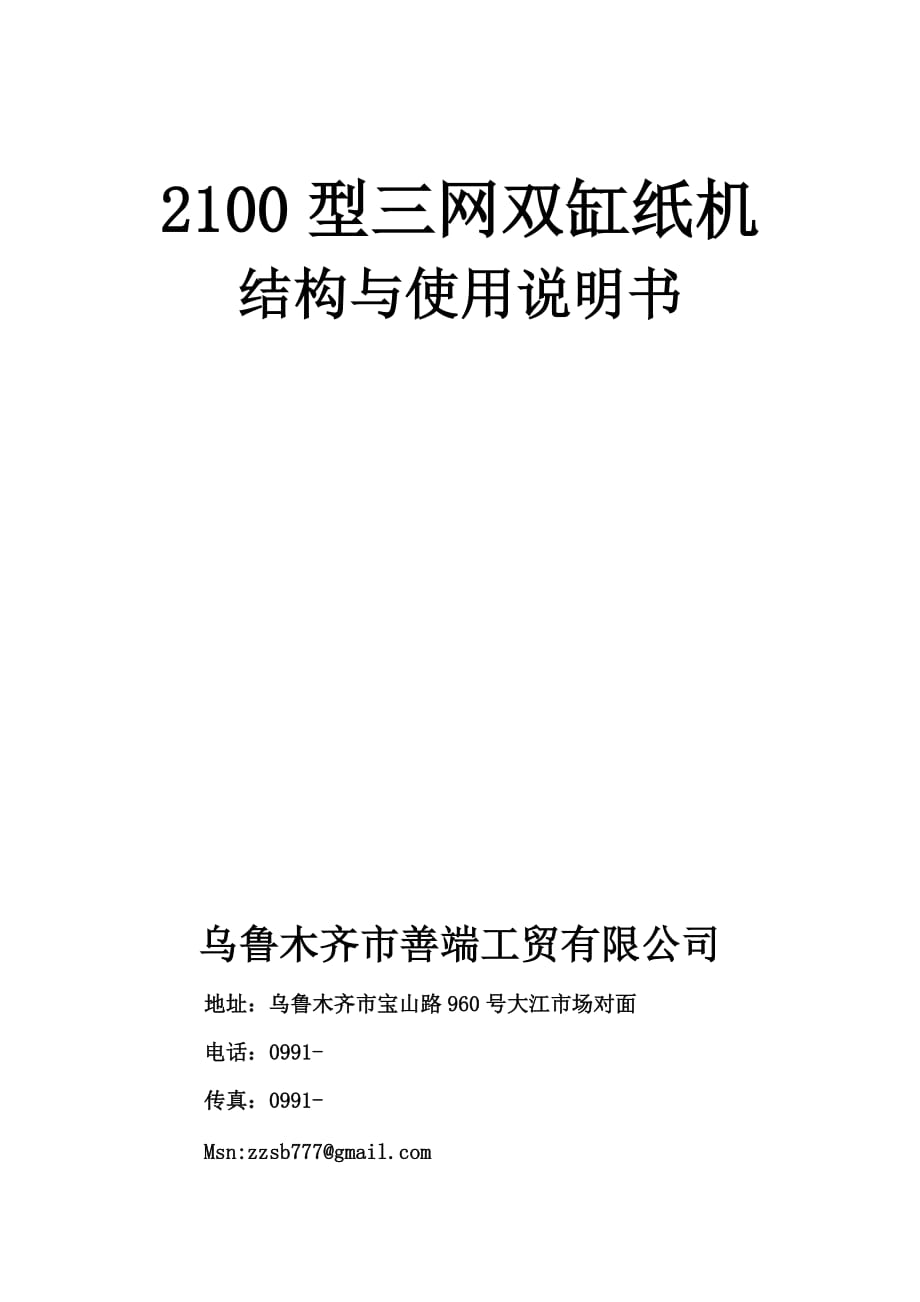

2100型三网双缸纸机结构与使用说明书乌鲁木齐市善端工贸有限公司 地址：乌鲁木齐市宝山路960号大江市场对面 ：0991- ：0991- Msn:zzsb777@2100型纸机结构与使用说明书1、 纸机主要生产品种及用途2100型纸机主要生产瓦楞纸、箱板纸等，生产原料可充分利用当地资源，如：麦草、稻草、废纸、商品浆板等，生产品种：普通瓦楞纸、中强瓦楞纸、高强瓦楞纸2、 主要技术规范1、净纸宽度：2100mm2、工作车速：10~45m/分3、产品定量：100~180克/m4、公称产量：10~15吨/日5、地轨轨距：3000mm6、传动方式：齿轮传动、变频调速；一压、二压、一缸、二缸、压光机、卷纸机、单击并联布置，同步升速、降速，也可单机微调声速、降速7、纸机安装外形尺寸：长宽高（240036004650）8、主机总重量约：90吨三、主要部件规格1、圆网：Φ15002500（片式）2、伏辊：Φ4502500（包胶厚25mm，硬度38~40肖式）3、导辊：Φ1592600（镀鉻）4、压榨上辊：Φ6002500 压榨下辊：Φ5502500（包胶厚25mm，硬度90~92）5、 舒展辊：Φ2502600（包胶厚25mm，硬度90）6、 托辊：Φ5002600（包胶厚25mm，硬度90）7、 烘缸：Φ25002500（铸铁硬度220HR）8、 卷纸缸：Φ9002400（厚12~14mm，钢板卷制）9、 纸机的辅机和主要附件有：压光机、真空泵、轴流风机、空 气压缩机、引风机和流送泵类设备组成，各单机都有详细的 安装使用说明书。
4、 纸机的安装要点与注意事项1、 纸机安装前应先审查图纸，结合造纸车间的实际面积尺寸、 高度尺寸，合理布置纸车在车间内的具体位置2、 根据图纸尺寸定出安装纸机纵向中心线3、 地轨基础预留孔纵向螺孔、横向螺孔应保持平行，纵横向距 离尺寸误差不大于5mm，并根据地角螺栓长度预留出孔的深 度4、 校正地轨平面、机架平面与垂直度，应控制在图纸要求范围 内5、纸机的所有传动轴承、滑动轴承、轴承衬套，安装前应清洗 干净，轴承锁紧螺母；用专用扳手锁紧，以防过松损坏轴承6、 纸机安装完成后应全面详细检查，各大、小齿轮的吻合间隙； 各刮刀与缸面、辊面接触间隙；各传动点的运转方向；各密 封元件的密封情况7、检查各辅助配套设备，环节方面如：电器、泵类、风机等安 装情况，防止有漏电、漏汽、漏水、漏浆、漏风5、 试机1、试机前应作好上岗操作人员的操作培训，争取使每个操作人 员了解、学会本纸机的操作知识、基本原理；试机期间做到 “安全第一、生产第一”2、 试机时各岗位如调浆、毛布工、看缸工、卷纸工应各就各位， 详细检查各控制系统如：仪表、阀门、开关、按钮等；确认 无误后开机。
3、烘缸试机空转时先开阀门，进入少量蒸汽，预热管道；烘缸 蒸汽压力原则不超过0.5kg/cm；烘缸转动后查看排放冷凝 水管情况；如确认无误可正常试机4、 一压榨、二压榨试机时线压不超过1.5~2.0kg/cm，烘缸线压 不超过2.2~2.5kg/cm；二缸压光辊线压不超2.2~2.5kg/cm； 挤水辊线压不超过1.5kg/cm；同时要查看各线压力点的压力 表两侧线压力是否平衡，如两侧线压力差别过大，必然会影 响线压辊的使用寿命5、烘缸预热试机后待缸面温度冷却后，再把烘缸端盖紧固螺栓 再紧固一致，以防端盖漏汽6、 纸机开机先以较慢的爬行速度运转，并按先后操作顺序启动 开关按钮，即主压榨 预压榨 一缸 二缸 压光机 卷纸机；以上6台电机的变频调速必须调 试同步6、 开机1、开机前各岗位操作人员在带班组长的统一知道下做好开机准 备工作，调整毛布松紧，调整网槽水位，调整各控制阀门的 开度，按顺序气动电机后，调整各汽控箱阀门，调整烘缸进 汽、排冷凝水阀门。
待纸机运转进入正常状态后，启动供浆 泵、真空泵、引风机、排汽扇；待纸幅引入压榨、烘缸前， 应保持刮刀与压榨辊、刮刀与缸面接触良好；缸面清理干净， 确保纸幅不粘缸2、 待纸张调整定量、干燥合格后，可完成卷纸3、 开机正常运转后，应做到四勤：“勤听、勤看、勤检查、勤联 系”：勤听设备运转声音是否正常良好；勤看网槽水位、网面 清洁度、导辊面、缸面、上下毛毯是否干净；勤检查纸品定 量、水分是否合格；勤与班长、上下工序操作人员联系发现 问题及时解决4、各岗位操作人员要经常保持车间内外环境卫生、保持设备的 表面清洁；遵守本厂制定的卫生制度5、 纸机操作人员应严格遵守“生产操作规程”，在操作过程中发 现有不利于生产安全、不利于产品质量的因素，应立即处理 解决6、生产带班班长应积极协调各岗位操作人员的生产关系，班组 人员应树立团队精神，努力完成当班生产任务7、 停机停机步骤：1、 关闭进浆阀门；2、 关闭烘缸进汽阀门；3、 当网槽纸浆纤维拉完后关闭白水泵，关闭喷网管，关闭洗毛 毯管阀门4、 关停纸机传动电机；关闭汽控箱阀门；提升各压榨上辊、二 缸压光辊和压光机上辊。
5、 启动松毛毯电机，把各毛毯、干网松下来，提升伏辊，使伏 辊与圆网脱离接触6、 清洗网笼和毛谈、导辊的残余剩浆，如果停机24小时以上， 还应清洗网槽8、 纸机的维护与保养1、造纸设备必须定期维修和保养，原则上每年要大范围维修一 次大修前要定制大范围维修计划，作出具体预算、大范围 维修实施方案 常用的易损件和其他必须更换的部件进行大范围的维修或更 换；纸机维修还须与全厂的其他配套设备同时进行每半年 要对纸机进行更换易损件和注油维护；无论是大范围停机维 修，还是更换易损件其目的是为提高产品产量与质量，保障 造纸设备正常高校运行2、 在纸机运行中，每班操作人员必须对传动件检查一次3、 各润滑点经常检查是否漏油，注意不正常响声和温度，同时 注意各点的磨损情况4、 各工业纸机维护保养人员，按交接班维修制度，履行自己的 职责，经常巡回检查设备运行的情况，确保纸机正常运行。
