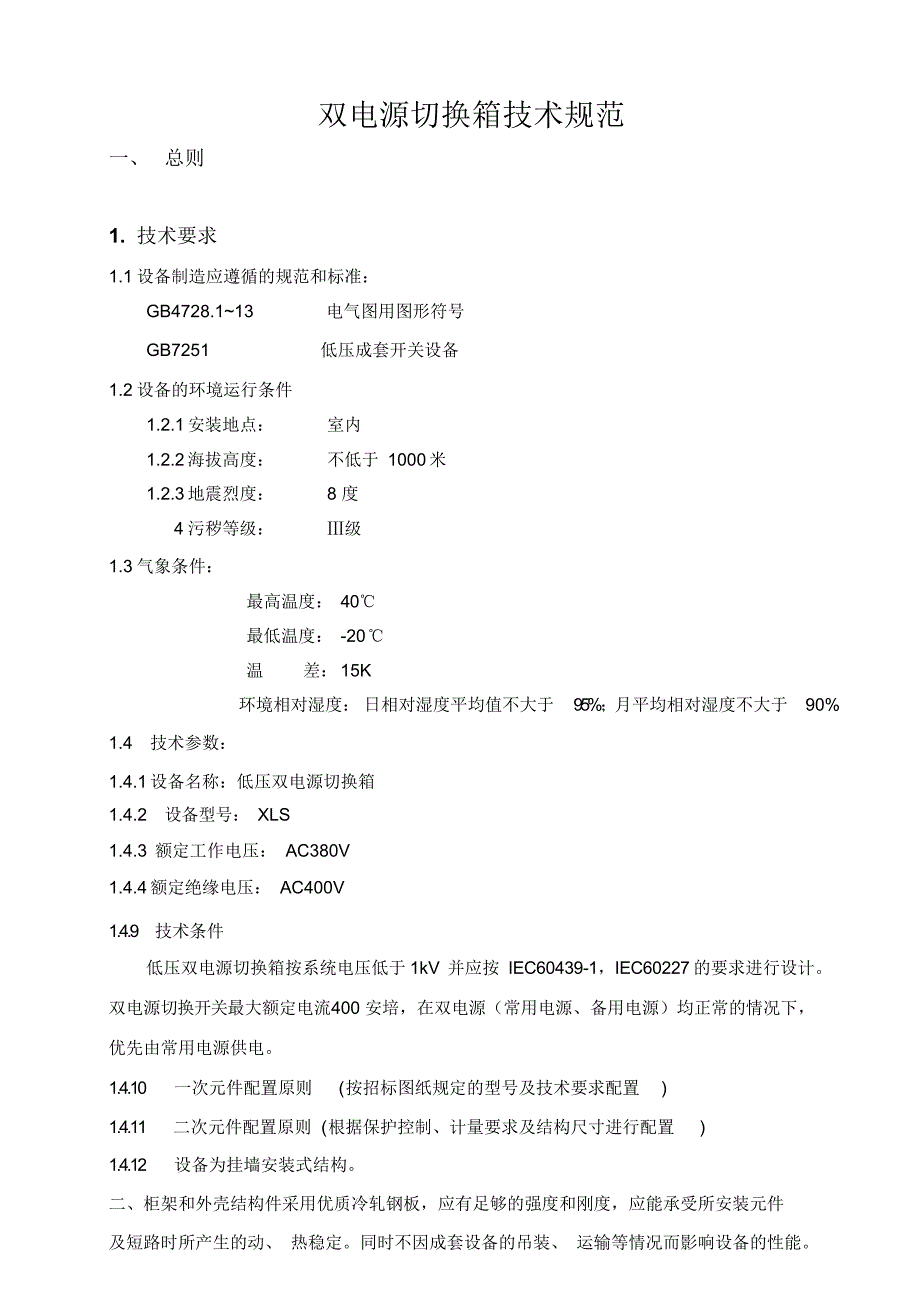

一、 总则双电源切换箱技术规范1. 技术要求1.1 设备制造应遵循的规范和标准：GB4728.1~13 电气图用图形符号GB7251 低压成套开关设备1.2 设备的环境运行条件1.2.1 安装地点： 室内1.2.2 海拔高度： 不低于 1000 米1.2.3 地震烈度： 8 度4 污秽等级： Ⅲ级1.3 气象条件：最高温度： 40℃ 最低温度： -20 ℃ 温 差： 15K环境相对湿度： 日相对湿度平均值不大于 95%；月平均相对湿度不大于 90%1.4 技术参数：1.4.1 设备名称：低压双电源切换箱1.4.2 设备型号： XLS1.4.3 额定工作电压： AC380V1.4.4 额定绝缘电压： AC400V1.4.9 技术条件低压双电源切换箱按系统电压低于 1kV 并应按 IEC60439-1，IEC60227 的要求进行设计双电源切换开关最大额定电流400 安培，在双电源（常用电源、备用电源）均正常的情况下，优先由常用电源供电1.4.10 一次元件配置原则 (按招标图纸规定的型号及技术要求配置 )1.4.11 二次元件配置原则 (根据保护控制、计量要求及结构尺寸进行配置 )1.4.12 设备为挂墙安装式结构。
二、柜架和外壳结构件采用优质冷轧钢板，应有足够的强度和刚度，应能承受所安装元件及短路时所产生的动、 热稳定同时不因成套设备的吊装、 运输等情况而影响设备的性能1. 额定电压： 0.4KV2. 工频耐压： 2.5KV/min3. 额定频率： 50Hz4. 主母线额定电流： 500A5. 额定热稳定电流： 30KA6. 柜内带电部分相对相、相对地的空气间隙：≥ 20mm7. 防护等级： IP308. 外型尺寸： 900×350× 1100（回路电流400A） 三、断路器技术参数1. 断路器类型：塑壳断路器选用国内品牌2. 额定电压：0.4KV3. 额定电流： 400A 及以下4. 额定频率： 50Hz5. 额定断路开断电流： 50KA6.绝缘特性：工频耐压水平：相对地、 2KV /min ；四、母线的要求：双电源切换箱的分支母线采用高电导率铜排连续焊接和螺栓连接；母线的搭接及其紧固件的选用符合GBJ149-90 的要求；分支母线截面满足载流量的要求；母排的相色、排列顺序符合要求所有导体能耐受与连接开关最大开断电流相当的电流五、试验项目投标产品必须具有国家电气质量检验中心出具的型式试验报告，试验应满足国家以及原机械部、电力部的有关标准，且试验不得少于下列项目：1. 结构检查和外观检查；2. 主回路电阻测量；3. 机械操作试验；5. 绝缘试验；6. 耐压试验；7. 二次回路工频耐压试验；8. 通电试验。
