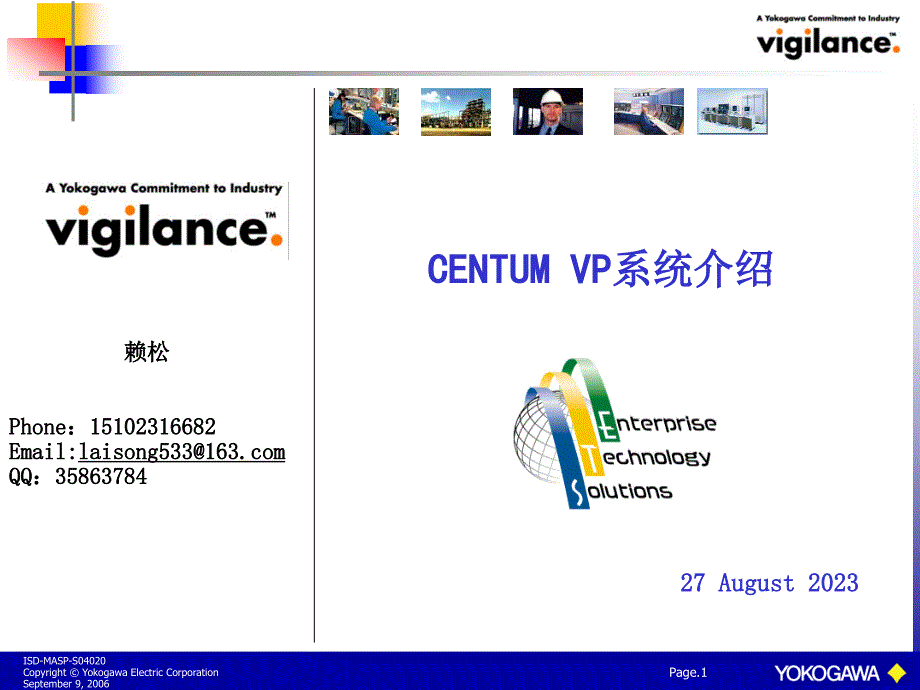

Page.1,CENTUM VP系统介绍,July 11, 2019,,赖松 Phone：15102316682 Email:laisong533@ ：35863784,Page.2,横河电机（中国）商贸有限公司(YCH) 横河电机（苏州）有限公司 (YCS) 上海横河国际贸易有限公司 (YSH) 横河川仪有限公司 (CYS) 上海横河石化自控有限公司(YSS) 横河西仪有限公司 (YXC) 苏州横河电表有限公司 (SYC) 上海横河电机有限公司 (YSI) 红色: 横河电机100%独资子公司 蓝色: 与中国企业的合资子公司,横河集团在中国的子公司,,横河中国董事长 笹田学 横河电机（中国）総経理 青山淳,Page.3,★,★,★,★,★,,西安：系统销售、工程、售后服务 员工人数：250,,,,,,横河电机(中国),,北京：系统销售、工程、售后服务 员工人数: 50,上海：销售、工程、售后服务总部 员工人数: 200,苏州：电表生产 员工人数: 490,重庆：压力变送器生产、系统销售、工程、售后服务 员工人数: 350,上海：流量计生产 员工人数: 120,★,,无锡：系统工程 员工人数: 57,苏州：、流量计、记录仪生产 员工人数: 800,Page.4,DCS系统市场形势,用户需要什么？ 通过灵活的设备选择以最低的价格配置最优的控制系统 在保持DCS原有的优点，如可靠性，实时性的前提下，实现符合工业标准的开放型系统。
消除地域限制，及时安全的进行信息通讯 远程监测和安全通讯 在保持控制系统原有的稳定､持久的最优性能前提下，减少系统运行和维护费用 以最低的维护费用实现控制系统的正常运行 需要以现场总线为基础的，优良的诊断功能,以实现对现场设备的管理 保护投资利益,优化投资利用率 更高的性能/价格比的控制系统,Page.5,横河公司 CENTUM系统的发展历程(一),上世纪70年代末到80年代初，工厂仪表及自动控制的技术得到了发展 大规模、复杂的控制回路得到应用，代替了传统的常规单回路控制; 由于要求控制更优化、更安全、更可靠，要求系统必须具备自动开/停车、顺序控制、连锁以及复杂计算等功能 1975年诞生了横河的CENTUM DCS系统 ，这是世界上第一套DCS系统: 通过不同的部件组合来方便地构成系统，以实现集中监视分散控制; 任何部件的故障不影响其他设备的正常运行; 对于任何不同的部分都能更简便的维护; 操作员可以早在同一个屏幕上看到更多的信息Page.6,CENTUM DCS系统是日本横河电机于1975年推出的，世界上第一套DCS系统 2008年推出CENTUM VP 日本横河电机目前最新的DCS系统。
横河公司 CENTUM系统的发展历程(二),Page.7,CENTUM CS VP系统概貌,Page.8,CENTUM VP 的性能特点,,,,操作,控制站,现场设备,,,,人机接口,控制网络,现场接口,多种的控制功能 PID, Ratio, Cascade, Sequence, Interlock etc. Plant optimization is possible for many types of application. 灵活的系统结构 Several loops to huge number of loops. 通过微处理器实现了分散控制 Function (for reliability) Danger (for safety) Loading (for economy),虚拟的操作盘 Operators can monitor the plant status in a CCR. Local panels are virtually concentrated in a terminal. 简单的操作 Alarm display, Control loop, Trend graph, Graphic Panels, Overview are available on a display. 灵活的IO配置 One operation terminal to many terminals.,Page.9,VP 现场控制站(FCS),Power supply unit,CP451 CPU module,8 FIO slots,EC401 ESB bus coupler,,,,,Note: Two I/O slots are to be used for Node extension.,,,,Vnet/IP,,Page.10,FCS (现场控制站) 性能,,,处理器：RISC CPU VR5432 存储器：32MB ECC 工作主频：133MHZ,,采用高运算速度的CPU， 一个控制器可以处理上千个 控制回路.,彻底的冗余技术实现了工厂的无停车运行: 电源冗余 处理器冗余 通讯冗余 IO模块冗余 一旦某个工作的模件发生故障或切除，系统能自动快速无扰切换至冗余的模件,毫不影响系统运行,,输入/输出系统 多种类型 传统信号:热偶,热阻,电流,电压,开关量 现场总线仪表:HART,FF,PROFIBUS. 输入/输出冗余配置 可远程安装,支持远程IO,处理器模件采用充电电池作数据存储的后备电源 ,电池保持时间不小于72小时,且无需更换电池, 处理器模件具有LED自诊断指示,,Page.11,,,,,,,,,,,,,,,CENTUMVP的冗余配置,Dual HIS,,,,,,,,,全冗余配置方案: 电源模件冗余 处理器模件冗余 通讯模件冗余 IO模块冗余,,Dual Vnet/IP,系统可用性:99.99999% MTBF:17000000小时,所有数据在每个HIS中随时进行同步,Page.12,处理器冗余机制 -- Pair&Spare --,两块处理器模件各自独立工作，处理器模件间可进行无缝切换.,每个处理器模件含两个CPU芯片: 每个CPU芯片各自独立运行. 结果检测 两个CPU的处理结果随时进行相互比较. 如果处理结果不相同,则立即切换到后备处理器模件. (以避免瞬时误差的影响),,,COMP,CPU,SYNC,CPU,,,,,,,,BUFFER,,,,,,COMP,CPU,SYNC,CPU,,,,,,,,BUFFER,,,,,,运行处理器,热备处理器,,,INPUT,,,OUTPUT,,,,,,,,,,,,,,,,,,BUFFER,BUFFER,,四CPU容错技术,Page.13,CENTUM Reliability Data,CENTUM-XL Availability 0.999 999 897 ; Aug. 1988 to Nov. 2001 (Six nines) CENTUM CS/CS 3000 Availability 0.999 999 973 ; Jun. 1993 to Nov. 2002 (Seven nines),CENTUM-V Availability Duplexed-CPU FCS’s total runtime, Apr. ’82 to July ’98 609,330,270 hrs (approx. 70,000 years) (Note) Definition of “system failure” -- Simultaneous failure of two or more loops,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,Page.14,,,,,,,,,,,,,,,大规模应用的系统配置,Vnet/IP,,,,,,Ethernet,,,,,,,,Ethernet,,,,,HIS,ENG和FCS站的总数可多达256个 可以通过划分域的方式，减轻控制网络的负荷 系统最多可分16个域,一个域中最多可配置64个站 系统TAG总数可以达到1,000,000个 (IO点,算法块,过程变量,顺控逻辑等.),我们能够保证如下数据的真实性。
已通过测试）,In an FFCS Up to 480 analog I/O Up to 1920 digital I/O Up to 4000 sub-system I/O Up to 120 FF segments Up to 32 device per segment,Page.15,CENTUM VP的IO扩展,,,,,,,,,,,FIO: Max. 8,node Max. 14,,ESB 总线,可用 6 Modules,可用 8 Modules,,Vnet/IP,FFCS,EC401,EC401,,,,,,,,,,,,,PW48X,PW48X,FFCS,,,,,,,,,,,,,最小结构,,最大结构,EB501,EB501,EB401,EB401,,ER 总线,,通讯线冗余,Page.16,CENTUM VP的远程 I/O,远程 I/O 站,ER总线: *通讯速率:10Mbps *通讯距离: 细缆185m 粗缆500m *支持光纤通讯,Page.17,,远程 I/O 的运用,FCU,,,,,,ooo,,,,,,,,,,中控室,,,Page.18,VP在防爆环境的应用,,,,安全区域,危险区域,Zone 2,Zone 1,防爆型现场仪表.,,,,IS安全栅集成在I/O模块上. (可冗余配置.),,ER bus,节点可安装于 Zone2,,,,IS安全栅集成在I/O模块上. (可冗余配置.),ATEX : Ex II(1) 3G CENELEC: EEx ia II C T4,Page.19,支持各种类型的IO模块,过程信号通过I/O模块连接到控制器. 具有不同类型的 I/O 模块, 如: Current, Voltage, Pulse, Digital, TC, RTD,mv , Relay I/O模块安装在 I/O节点的插槽中. 一台控制器最多可连接 14个I/O节点.,,I/O 节点,,19” inches (482.6 mm),,,Up to 8 I/O modules,,,8.76 inches (222.3 mm),Page.20,I/O 信号类型,模拟I/O模件 16Ch 电流输入 4～20mA , 变送器供电（可选） 16Ch 电压输入 1～5V 16Ch 电压输入 －10V～＋10V 16Ch 电流输出 4～20mA 16Ch 电压输出 －10V～＋10V 16Ch mV,TC输入 JIS R,J,K,E,T,B,S,N/ -100～+150mV 12Ch RTD JIS Pt100Ω 16Ch RTD/POT输入 RTD JIS Pt100Ω/ POT 10kΩ 8Ch 0～10kHz 脉冲输入，变送器供电（12V/24VDC），跳线电阻可以选择 8Ch 脉冲输入，8Ch 电流输出 4～20mA 数字I/O模件 16Ch DI/DO 32Ch DI/DO 64Ch DI/DO,I/O 模件具有系统隔离和通道隔离两种类型,Page.21,,,,PROFIBUS-DP,,支持各种类型的现场总线设备,,FOUNDATION Fieldbus,,DeviceNet,,,,Other Protocols,MODBUS TCP,MODBUS RTU,Other Protocols,,(RS-485, 422, 232C),,(Ethernet),,,,Page.22,I/O 模块的冗余配置,,,I/O Image,,,,,SB bus,CPU,Control logics (Function blocks, Sequence, etc),,现场仪表,冗余IO模块,Page.23,高速顺序事件记录(SOE)功能,V net/IP,,,,HMI,,,FCS,,SOE Server,SOE Viewer/SOE Configurator,SOE Server,,Master Clock,SNTP Server,,,Vnet。
