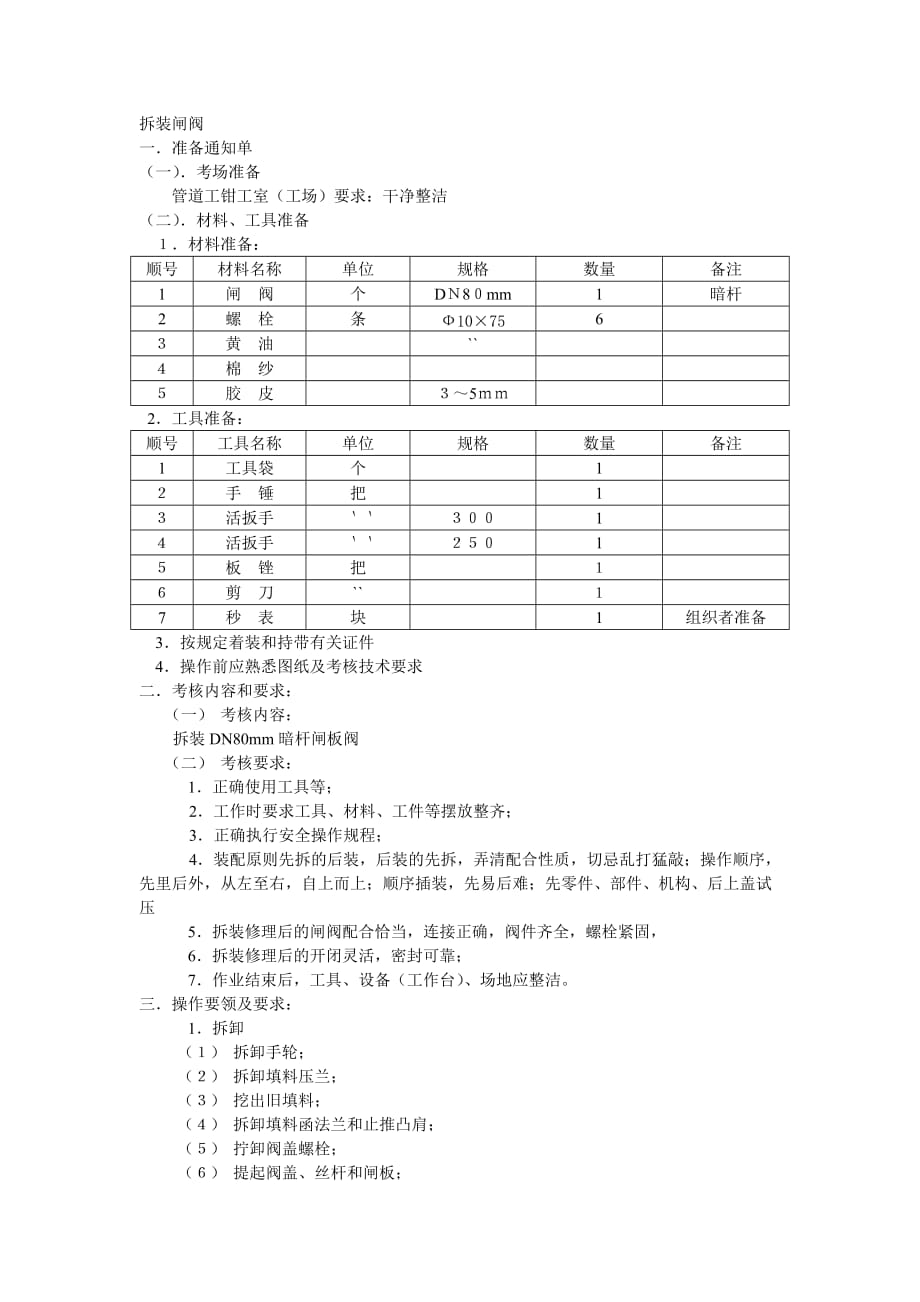

拆装闸阀_第1页
1/3

拆装闸阀一.准备通知单(一).考场准备管道工钳工室(工场)要求:干净整洁(二).材料、工具准备1.材料准备:顺号材料名称单位规格数量备注1闸 阀个DN80mm1暗杆2螺 栓条Ф10×7563黄 油``4棉 纱5胶 皮3~5mm 2.工具准备:顺号工具名称单位规格数量备注1工具袋个12手 锤把13活扳手``30014活扳手``25015板 锉把16剪 刀``17秒 表块1组织者准备3.按规定着装和持带有关证件4.操作前应熟悉图纸及考核技术要求二.考核内容和要求:(一) 考核内容: 拆装DN80mm暗杆闸板阀(二) 考核要求:1.正确使用工具等;2.工作时要求工具、材料、工件等摆放整齐;3.正确执行安全操作规程;4.装配原则先拆的后装,后装的先拆,弄清配合性质,切忌乱打猛敲;操作顺序,先里后外,从左至右,自上而上;顺序插装,先易后难;先零件、部件、机构、后上盖试压5.拆装修理后的闸阀配合恰当,连接正确,阀件齐全,螺栓紧固,6.拆装修理后的开闭灵活,密封可靠;7.作业结束后,工具、设备(工作台)、场地应整洁三.操作要领及要求:1.拆卸 (1) 拆卸手轮;(2) 拆卸填料压兰;(3) 挖出旧填料;(4) 拆卸填料函法兰和止推凸肩;(5) 拧卸阀盖螺栓;(6) 提起阀盖、丝杆和闸板;(7) 将闸板从丝杆上卸下,取出套筒螺母;(8) 清除闸阀内的污物、锈斑,擦拭各部件;(9) 丝杆、套筒螺母涂油2.安装:(1)安装套筒螺母:(2)将丝杆穿过阀盖,并将闸板拧到丝杆上;(3)将闸板和阀盖装进阀体;(4)拧紧各螺栓;(5)安装填料函法兰和止推凸肩;(6)填装填料盘根:(7)安装填料压兰,均匀拧紧两端螺栓;(8)安装手轮。

四.考核时限:1. 准备时间:20min2. 操作时间:40min3. 规定时间内完成不加分,超时10min停止作业五.考核项目及评分标准初级管道工阀门拆装修理考核评分表准考证号:         姓名:       单位:          考核项目配分序号考核内容和标准评分标准满分实测扣分得分操作技能801阀门开关灵活252压盖严密不漏水,填料无渗漏渗水扣5分,漏水扣10分,严重漏水不得分253阀门无锈,无垢,外观整洁每出现1处扣5分204安装工艺符合规定要求,无差错1处不符合要求扣2分10工具设备使用与维护105正确使用、维护保养工具、量具、设备使用工具、量具、设备错1次扣3分保养、维护工具、设备漏、错1项扣2分10安全56按规定着装和携带有关证件,并严格遵守国家和企业的各项有关安全生产的法规和规章未按规定着装和携带有关证件扣5分,违规酌情扣2~5分,发生严重违规可取消考试资格5时限57超时不得分,超时10min停止作业5合计100100。
