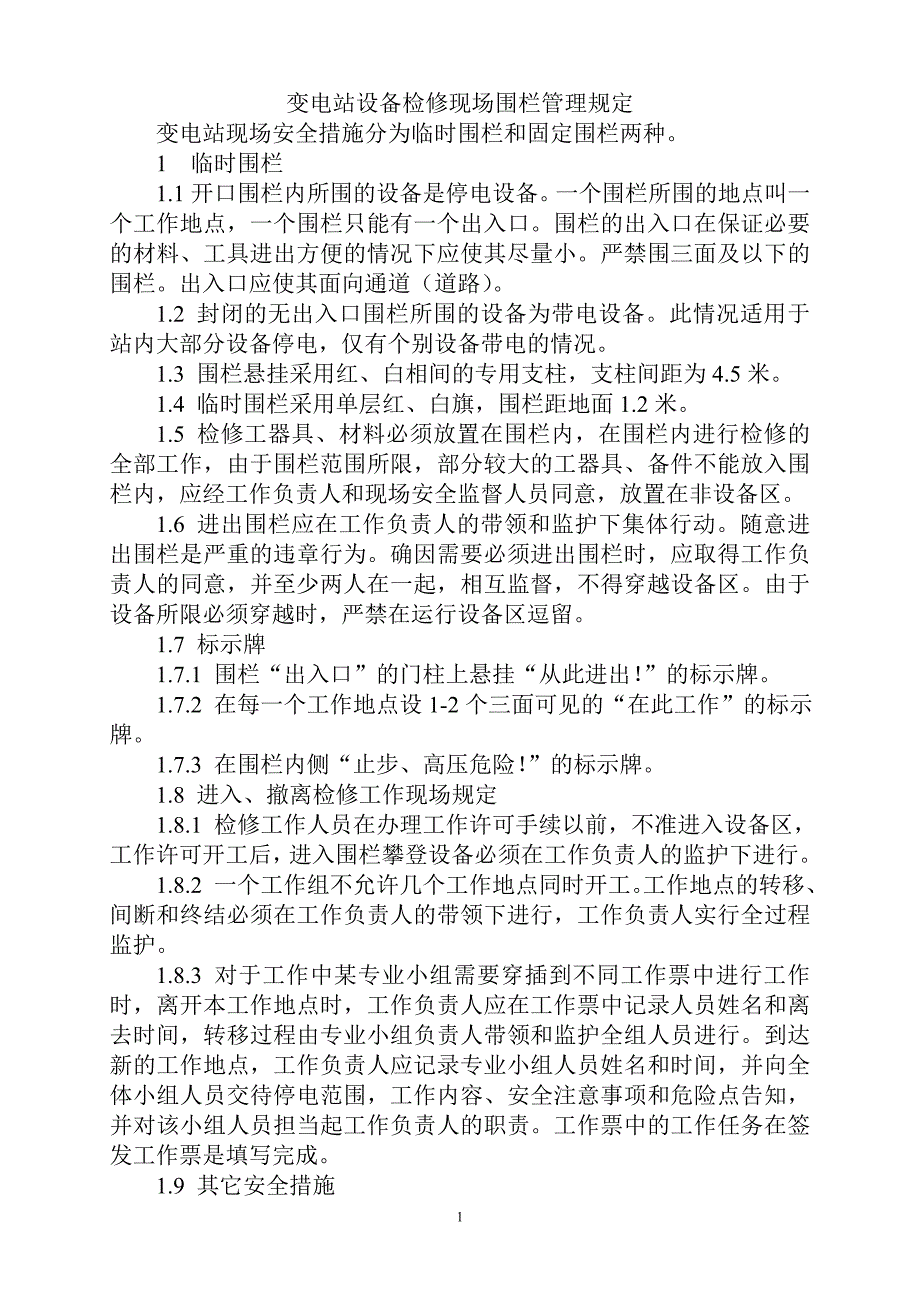

1变电站设备检修现场围栏管理规定 变电站现场安全措施分为临时围栏和固定围栏两种 1 临时围栏 1.1 开口围栏内所围的设备是停电设备一个围栏所围的地点叫 一个工作地点，一个围栏只能有一个出入口围栏的出入口在保证必 要的材料、工具进出方便的情况下应使其尽量小严禁围三面及以下 的围栏出入口应使其面向通道（道路） 1.2 封闭的无出入口围栏所围的设备为带电设备此情况适用于 站内大部分设备停电，仅有个别设备带电的情况 1.3 围栏悬挂采用红、白相间的专用支柱，支柱间距为 4.5 米 1.4 临时围栏采用单层红、白旗，围栏距地面 1.2 米 1.5 检修工器具、材料必须放置在围栏内，在围栏内进行检修的 全部工作，由于围栏范围所限，部分较大的工器具、备件不能放入围 栏内，应经工作负责人和现场安全监督人员同意，放置在非设备区 1.6 进出围栏应在工作负责人的带领和监护下集体行动随意进 出围栏是严重的违章行为确因需要必须进出围栏时，应取得工作负 责人的同意，并至少两人在一起，相互监督，不得穿越设备区由于 设备所限必须穿越时，严禁在运行设备区逗留 1.7 标示牌 1.7.1 围栏“出入口”的门柱上悬挂“从此进出！”的标示牌。
1.7.2 在每一个工作地点设 1-2 个三面可见的“在此工作”的标 示牌 1.7.3 在围栏内侧“止步、高压危险！”的标示牌 1.8 进入、撤离检修工作现场规定 1.8.1 检修工作人员在办理工作许可手续以前，不准进入设备区， 工作许可开工后，进入围栏攀登设备必须在工作负责人的监护下进行1.8.2 一个工作组不允许几个工作地点同时开工工作地点的转 移、间断和终结必须在工作负责人的带领下进行，工作负责人实行全 过程监护 1.8.3 对于工作中某专业小组需要穿插到不同工作票中进行工作 时，离开本工作地点时，工作负责人应在工作票中记录人员姓名和离 去时间，转移过程由专业小组负责人带领和监护全组人员进行到达 新的工作地点，工作负责人应记录专业小组人员姓名和时间，并向全 体小组人员交待停电范围，工作内容、安全注意事项和危险点告知， 并对该小组人员担当起工作负责人的职责工作票中的工作任务在签 发工作票是填写完成21.9 其它安全措施 1.9.1 设备检修围栏内有带电设备杆塔穿越时，在所有带电杆塔 上围红、白相间的布幔 1.9.2 不同电气联接部分两个及以上架构（间隔）共用爬梯，当 一个间隔设备停电有工作时，应将爬梯围在遮拦以外，围红、白相间 布幔并视为带电爬梯。
需要登上爬梯进行工作时，工作人员在专职监 护下攀登和从事检修工作值班员应在工作票中注明 1.9.3 与围栏相邻的带电设备为临近设备临近设备与围栏平行 的第一个支柱上，距地面 1.3 米，围一条红、白相间的布幔，以示设 备有电当与围栏平行的第一支柱与围栏距离超过 3 米时，可以不围1.9.4 固定开关柜、遮拦网，当部分设备停电时，应在停电的柜、 网门处放置“在此工作”标示牌，其它带电的柜、网门用红、白相间 遮拦绳隔离起来，悬挂适当数量的“止步、高压危险！”标示牌，以 示该柜、网设备带电 1.9.5 电缆出线 1#杆所做的措施应在工作票中注明变压器的检 修工作，工作前运行人员应将变压器线圈放电，并在工作票补充安全 措施中注明 1.9.6 未装“五防”闭锁的遮拦（柜）门正常运行时严禁随意打 开进行异常处理等确需打开时，应两人进行，一人监护，并与带电 设备保持足够的安全距离 1.9.7 变压器 10KV 侧与受电柜在一起的情况以及两块柜的进线 柜，电源在盘后倒进线的，变压器不停电不得进入该柜工作 1.9.8 10KV 出线开关柜，母线不停电，柜内有工作时，应首先在 母线刀闸闸口处放置绝缘隔板并在乙刀闸线路侧接地后才允许进入在 开关和母线刀闸之间接地及进入柜内工作。
母线刀闸闸口放置绝缘隔 板，工作票签发人应在工作票中注明 1.9.9 10KV 分段柜、变压器进线与母线联接柜和母线之间无隔板 时，母线不停电，不得进入该柜内工作分段、变压器进线两柜相通， 只有一块柜停电有工作时，中间应悬挂“止步，高压危险！”标示牌1.9.10 两个架构、两条母线之间无遮拦措施，只有一个间隔或一 段母线停电工作时，检修工作应设专人监护 1.9.11 室内控制盘、保护盘、电源盘的工作，应将停电盘的前、 后、左、右相邻间隔围红布幔，开关控制把手及按钮用红布幔挡住， 停电检修工作盘前、后放置“在此工作”标示牌 1.9.12 当二次设备工作需要将高压设备停电时，必须办理第一种3工作票工作内容不触及高压设备及开关机构箱时，高压设备可以不 接地需在端子箱周围设围栏措施，并在工作票中注明开关、开关机 构箱、刀闸等设备带电 1.9.13 检修后的设备，检修工作人员必须把开关、刀闸、接地刀 闸、接地线、结线、网门、保险、压板、小刀闸、小开关、信号等恢 复到停电后、开工前的位置运行人员在验收时应重点把关一经验 收，严禁工作人员继续工作 1.9.14 设备验收应两人进行，其中一人进行监护 2 固定围栏 2.1 独立设备的固定围栏（围栏较小不影响设备巡视）可不设巡 视通道口，其余设备固定围栏必须按设备巡视通道要求设巡视通道口。
2.2 固定围栏巡视通道门正常应闭锁，装设“未经许可，不得入 内”标示牌 2.3 设备巡视和操作时应从巡视通道口出入并及时封闭 2.4 站内设备停电检修时，应将停电检修设备间隔的固定围栏开 口方向面拆除，用临时地桩、围栏将检修设备周围带电设备围成封闭 围栏，临时围栏采用单层围栏，封闭围栏内所围的设备是带电设备 2.5 停电检修设备围栏开口大小以检修设备间隔大小为准围栏 开口必须面向公路或通道 2.6 检修工器具、材料应放置在工作现场，严禁放置在封闭围栏 内 2.7 固定围栏要定期检查维护，发现固定围栏损坏时应及时通知 物业公司进行维修 2.8 标示牌 2.8.1 在检修设备周围相邻封闭围栏及检修人员出入通道周围封 闭围栏上装设“止步，高压危险！”标示牌，标示牌应朝向围栏外面2.8.2 在工作地点设置“在此工作！”标示牌 2.9 其它安全措施 2.9.1 在检修设备周围相临的带电设备支柱上及检修设备（封闭 围栏以外）处带电杆塔上围红白相间布幔 2.9.2 工作票签发人在签发工作票时应在“应设遮拦、应挂标示 牌及防止二次回路误碰等措施”栏填写：在 XX（检修设备）设备相 邻带电设备周围装设封闭围栏，悬挂“止步，高压危险”标示牌，在 XX（检修设备）设备放置“在此工作！”标示牌。
2.9.3 高压试验设备周围应由试验人员装设临时封闭围栏，悬挂4向外的“止步 高压危险”标示牌，并派专人把守 2.9.4 检修人员不得随意穿越固定围栏，确因工作需要（如临时 电源等） ，应征得许可人同意后，由运行人员开放遮拦，完毕后立即 恢复如运行人员不在现场，应征得工作负责人同意，由工作负责人 开放、封闭遮拦 2.10 其它要求同临时围栏。
