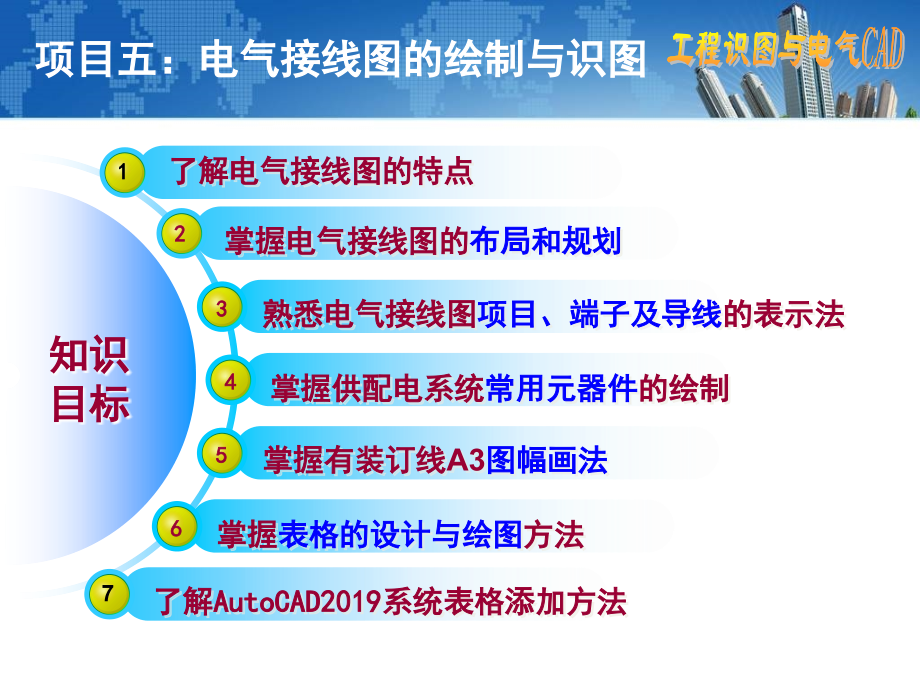

本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标知识知识目标目标2掌握电气接线图的布局和规划3熟悉电气接线图项目、端子及导线的表示法4掌握供配电系统常用元器件的绘制5掌握有装订线A3图幅画法6掌握表格的设计与绘图方法项目五：电气接线图的绘制与识图1了解电气接线图的特点7了解AutoCAD2019系统表格添加方法本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标目 录基础知识补充绘图实例项目五：电气接线图的绘制与识图电气接线图介绍5.1添加表格5.2绘图实例1：水电站电气 主接线图5.3绘图实例2：10kV线路过电流 保护原理接线图5.4绘图实例3：高压屋内配电装置 配置图5.5 本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.1 电气接线图介绍u电气接线图：是用于表示电气装置内部元件、线路之间及外部其他装置之间的连接关系的一种简图或表格。
主要元件：该系统中发电机、变压器、母线、断路器、电力线路等主要电机、电器、线路之间的电气接线 示出内容：电气设备和电器元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.1 电气接线图介绍5.1.1 项目的表示u1、接线图中的项目（如元器件、部件、组件、成套装置等）一般采用简化外形符号（正方形、长方形、圆形等）表示，某些引线比较简单的元件，如电阻、电容、信号灯、熔断器等，也可以采用一般图形符号表示u2、简化外形符号通常用细实线绘制，在某些情况下，也可以用点画线围框表示，但引线的的围框边应用细实线绘制本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.1 电气接线图介绍5.1.2 端子的表示l1、端子一般用图形符号和端子代号表示l2、端子代号一般标注在端子附近，用数字或字母等表示端子的完整表示应是-A1：1、-A1：2等。
l3、端子板（排）采用简化外形表示时，可以省略端子图形符号l4、新国标不再区分可拆卸和不可拆卸端子本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.1 电气接线图介绍5.1.3 导线的表示接线图上的导线表示方法有两种：连续线表示法和中断线表示法l1、连续线表示法：端子与端子之间的连接导线用连续的线条表示l2、中断线表示法：端子与端子之间的连接导线用中断的方法表示本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.1 电气接线图介绍5.1.3 导线的表示说明1：导线连续线表示法中，57和58为导线的独立标记（线号），57号线用连续线连接-Q1：5和-Q2:1；58号线用连续线连接-Q1:4和-Q2:2，-Q1项目的端子 -Q1：4有两根引出线说明2: -X1、-X2端子板连接独立标记为8和9的两根导线，8号线从-X1:1至 -X2：A，9号线连接-X1:2至-X2:B，分别在项目本端导线去向的中断处标注远端的端子标记。
X2:AX1:1；X2:B X1:2本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.1 电气接线图介绍5.1.3 导线的表示l3、导线组、电缆、线束等可以用多线表示法和单线表示法表示当一个单元或成套装置中包括几个导线组时，应该用数字或文字加以区分本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.2 添加表格 实现方法：v菜单栏：“绘图”“表格”v绘图工具栏：“表格”v命令：table本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.2 添加表格 设置表格样式:v“格式”表格样式” 可以新建，弹出“创建新的表格样式”对话框，“继续”，可以设置基本样式、文字样式、边框样式等本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价。
燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.3 绘图实例1：水电站电气主接线图绘图实例1：即教材P123的图5-3内容l接线方案：采用两台主变压器；极端采用单母线分段接线；35kV高压侧采用单母线接线；近区负荷采用10kV供电本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.3 绘图实例1：水电站电气主接线图l“格式”“图层”，新建“文字层”“绘图层”步骤1：设置图层本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.3 绘图实例1：水电站电气主接线图l在“0”图层，绘制A3规格的图框标题栏如下图步骤2：绘制A3图幅本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.3 绘图实例1：水电站电气主接线图（1）避雷针的绘制l用“直线”命令画长为6的垂线。
l用“多段线”命令画箭头，其实宽度1.5，结束宽度0l保存为图块步骤3：绘制元器件图块本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.3 绘图实例1：水电站电气主接线图（2）断路器的绘制l用“直线”命令，画长为2.5、7、3的三条连续垂线l用“旋转”命令，将第2条旋转20l用“直线”命令，结合捕捉中点，正交下画两条长为2互相垂直的线段，再用“旋转”45，“移动”完成绘制步骤3：绘制元器件图块本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.3 绘图实例1：水电站电气主接线图步骤3：绘制元器件图块（3）隔离开关的绘制l用“直线”命令，画长为2.5、7、3的三条连续垂线l用“旋转”命令，将第2条旋转20l用“直线”命令，画长1.5的水平线，以中点为基点进行“移动”，完成隔离开关的绘制保存为图块本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价。
燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.3 绘图实例1：水电站电气主接线图（4）双绕组变压器的绘制l打开“圆”命令，绘制半径为3.5的圆l打开“正交”模式，用“复制”命令，完成交叉摆放l保存为图块步骤3：绘制元器件图块本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.3 绘图实例1：水电站电气主接线图（5）熔断器的绘制l用“直线”命令，绘制长为2.5、7、10的三条连续垂直线l用“旋转”命令，将第二条旋转20l用“直线”命令，绘制长为1.5的水平线段，移动到第一条线端点l使用“矩形”命令绘制一个2.57的矩形，移动到第三条直线上保存为图块步骤3：绘制元器件图块本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.3 绘图实例1：水电站电气主接线图（6）发电机的绘制l打开“圆”命令，绘制半径为3.5的圆l使用“多行文字”命令，输入文字“G”“”。
l保存为图块步骤3：绘制元器件图块本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.3 绘图实例1：水电站电气主接线图l“绘图层”置为当前层，插入新建的各元件块，用“移动”“直线”“图案填充”“旋转”“修剪”等命令，完成各元件的摆放和接线步骤4：绘制水电站主接线图本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标5.3 绘图实例1：水电站电气主接线图l“文字层”至于当前层，用“多行文字”命令，插入文字，高度为4，完成注释工作步骤5：插入注释文字本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标绘图实例2：即教材P124的图5-4内容5.4 绘图实例2：10kV线路过电流保护 原理接线图本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价。
燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标l“格式”“图层”，新建“文字层”“绘图层”步骤1：设置图层5.4 绘图实例2：10kV线路过电流保护 原理接线图本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标1）电流互感器的绘制l用“直线”命令，画长为10.5的垂直线段l用“圆”命令，画直径为4.5的圆，并移到线上l用“复制”命令，复制圆使上下象限点重合l用“直线”命令，分别画2.25长的水平直线并用“修剪”命令裁剪右半圆保存为图块步骤2：绘制元器件图块5.4 绘图实例2：10kV线路过电流保护 原理接线图本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标2）电流继电器的绘制l用“矩形”命令，画55.5的矩形l用“直线”命令，画长为2.5、3.5、3.5的三条水平线l用“旋转”命令，将第二条旋转20，并移动到矩形上边上l用“直线”命令，在矩形下边中心，画长3.5的垂直线。
l用“偏移”命令，将垂直线左右偏移2，标注并保存为块步骤2：绘制元器件图块5.4 绘图实例2：10kV线路过电流保护 原理接线图本标准适用于已投入商业运行的火力发电厂纯凝式汽轮发电机组和供热汽轮发电机组的技术经济指标的统计和评价燃机机组、余热锅炉以及联合循环机组可参照本标准执行，并增补指标步骤2：绘制元器件图块（3）时间继电器的绘制l在电流继电器基。
