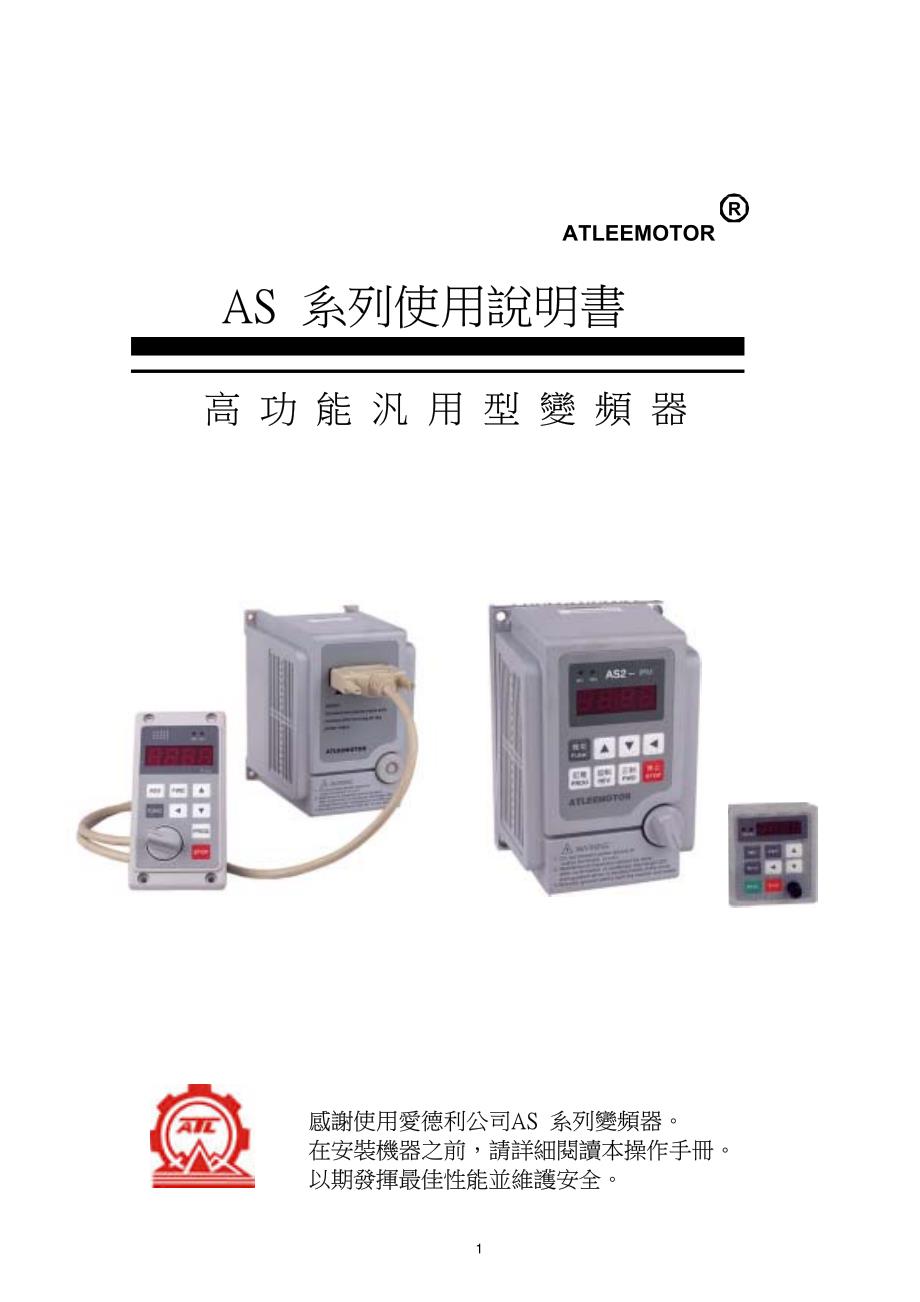

R ATLEEMOTOR A S 系列使用說明書 A S 系列使用說明書 高 功 能 汎 用 型 變 頻 器高 功 能 汎 用 型 變 頻 器 感謝使用愛德利公司A S 系列變頻器 感謝使用愛德利公司A S 系列變頻器 在安裝機器之前，請詳細閱讀本操作手冊 在安裝機器之前，請詳細閱讀本操作手冊 以期發揮最佳性能並維護安全 以期發揮最佳性能並維護安全 1 4 4 4 5 5 6 8 8 9 2 3 4 第二章 標準規格 (1) 單相輸入說明 2 ± ±± 記憶 機 種AS1AS2 電 壓1φ110VAC 10%1φ220VAC 10% 編 號AS1-104AS1-107AS2-104AS2-107AS2-115AS2-122AS2-137 輸入頻率50HZ ~ 60HZ 10% 輸出電壓3φ 220VAC 輸出頻率0.5 ~ 400HZ / 0.5 ~ 2000HZ高速型 輸出電流3 A5 A3 A5 A8 A11 A17 A 容 量1.1 KVA1.9 KVA1.1 KVA1.9 KVA3.1 KVA4.2 KVA6.5 KVA 適用馬達0.4 KW0.75 KW0.4 KW0.75 KW1.5 KW2.2 KW3.7 KW 控制方式正弦波PWM調變控制 煞車方式再生放電 電流容量150%額定電流(1分鐘) 加速時間0.1 ~ 6000 秒 減速時間0.1 ~ 6000 秒 頻率設定 數位由鍵盤 鍵設定，再由 鍵確認輸入 類比由面板上之旋鈕設定 顯示方式操作盤面 LED 數位顯示 冷卻方式自然冷卻 強制風冷 自然冷卻 自然冷卻 強制風冷 強制風冷 強制風冷 尺 寸 圖圖一圖二圖一圖一圖二圖二圖三 淨重(N.W)1.2 KG1.3 KG1.2 KG1.3 KG1.3 KG1.4 KG4.0 KG 3 5 4 第三章 外觀尺寸圖 適用型號 AS2-104(304)~ AS2-107(307) 圖一 單位：m m 、 6 5 適用型號 AS2-115(315)~ AS2-122(322)、AS4-307~ AS4-315 圖二 單位：m m 、 7 7 8 外觀名稱說明 AS1-07、AS2-115(315)~ AS2-122(322)、AS4-307~ AS4-315 8 操作面板 旋鈕 規格說明銘牌 端子台 冷卻風扇 通氣孔 塑膠上蓋 塑膠下蓋 底部螺絲固定孔 底部螺絲固定孔 9 (2) 鍵盤名稱說明 10 記憶反轉正轉 停止 機能 數字顯示幕 狀態顯示 型式說明 REV FUNC STOPPROG FWD FWDREV 狀態顯示數字顯示幕 按 鍵按鍵名稱說 明 FWD RUN正轉執行正轉運轉指令 REV RUN反轉執行反轉運轉指令 SHIFT移位鍵數字選擇換位鍵 DOWN下數字由9~ 0變化 UP上數字由0~ 9變化 PROG記憶鍵記憶所設定的資料 FUNC功能鍵選擇功能名稱 STOP停止停止運轉指令/恢復待機狀態 正轉 反轉 記憶 機能 停止 ATLEEMOTOR 電 源 11 AS 進相電容器 ON - OFF (MC) IM AS ON - OFF 開關 (NFB) 電源 IM 第五章 變頻器之注意事項 當配線裝設完成後，通電之前，請依下列步驟檢查完後始可通電 (1) 配線是否正確？ (※端子台L1,L2,L3為電源輸入端，U.V.W.為連接三相感應馬達) (2) 電源輸入端是否與額定電壓相符？ (※A S1正常工作安全電壓110V±10%) (※A S2正常工作安全電壓220V±10%) ( ※A S 4 正常工作安全電壓380/440V±10%) (3) 電源接頭是否緊鎖端子板上？ (※不可鬆動，否則接點會氧化，發熱) (4) 配線之間是否有短路現象？ (5) 符號為接地端子，請確實將馬達及變頻器接地，以增加安全。
(6) 電源與變頻器之間不可安裝繼電器來當做起動或停止操作使用 (7) 變頻器與馬達之間不可接上進相電容器 (8) 變頻器安裝之壁面應使用鐵板等不燃性材質 (9) 變頻器應安裝於通風良好之位置 (10) 內部警示紅燈亮起時不可觸摸內部零件與電路板 (11) 內部零件故障時不可自行更換 (12) 請勿以開關ON/OFF的方式，控制馬達運轉/停止應以鍵盤或端子控制，否則因為 過度頻繁的衝擊電流將損壞變頻器 第六章 安裝 (1) 安裝之場所 安裝場所之環境，將影響”AS”系列變頻器之使用壽命，請將”AS”系列變頻器安 裝於下列場所： ● 周圍溫度：-10℃ ~ +45℃且通風情形良好 ● 無滴水及濕氣低的場所 ● 無日光照射，高溫及嚴重落塵的場所 ● 無腐蝕性氣體及液體的場所 ● 較少塵埃、油氣及鐵粉屑的場所 ● 無振動及無大電力干擾的場所 ● 保養及檢查容易的場所 (2) 安裝之空間與方向 一、為了冷卻及維護方便起見，”AS”系列變頻器，周圍需留有足夠的空間，並與 地面垂直安裝(正面能看見操作面板)並保持在15CM以上，如圖(6-1)所示 二、安裝如果有不牢的情形，在變頻器底座下置一平板後再安裝，安裝在鬆脫的平 面上，應力可能會造成主回路零件損壞，因而破壞變頻器。
三、安裝的壁面，應使用鐵板等不燃性材質 5公分 6公分6公分 5公分 為通風對流之方向 4公分 圖6-1 安裝的方向與空間 12 第七章 端子說明與配線 (1) 主回路端子配線說明 (2) 外部控制信號端子接線圖 13 L1L2L3UVWPRP IM 馬達 電源 接地 60Ω80W 外加煞車電阻 見附錄四說明 序號符號主回路端子 1接地端子 2L1 電源輸入端子 (L1,L2)單相機型 220V 10% (L1,L2,L3)三相機型 220V 10% 50/60HZ 5% 3L2 4L3 5U 變頻器輸出端子此端子連接到馬達側6V 7W 8P 外接煞車電阻煞車電阻60Ω80W或電阻值≧60Ω 9PR ± ±± 123456789101112131415 VCCFA1FA2GNDBCFWDREVCF1CF2FT1FT2MTHCOM FM 異常信號接點 1A 240VAC 1A 30VDC 接點容量: (3) 控制信號端子說明 CF1CF2設定頻率 OFFOFFSPEED - 1 ONOFFSPEED - 2 OFFONSPEED - 3 ONONSPEED - 4 14 多機能類比端子(FA1，FA2) 序號符號端子名稱說明 1VCC正電源多機能類比端子電源+ 2FA1類比端子多機能類比端子1 3FA2類比端子多機能類比端子2 4GND負電源多機能類比端子電源- 控制端子 5B警報輸出B異常警報接點(常閉) 6C警報輸出C異常警報接點(共接點) 7FWD正轉操作正轉操作/停止端子 8REV反轉操作反轉操作/停止端子 9CF1 多段速速度設定 10CF2 11FT1多機能端子1參照CD42設定功能 12FT2多機能端子2參照CD43設定功能 13MT多機能輸出端子 14H參考電壓控制電源端子+10V 20m A 15COM共同接點端子控制板共同接點端子 設定 FA1設定 FA2 FA1：0 - 10VFA2：0 - 10V FA1：0 - 5VFA2：0 - 5V FA1：4 - 20m AFA2：4 - 20m A 設定錯誤設定錯誤 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 ON 1 2 3 4 15 FT2 VCC FA1 FA2 GNDBCFWD REV CF1 CF2 FT1 FT2MTHCOM SW1 1234 ARR MET RUN RST FT2 JP1 (3-1) DIP開關與短路片的設定 (3-2) FA1(FA2)端子功能設定 (3-3) 短路片位置設定(JP1) MT：多機能輸出端子選擇 ARR→MT 端子，為頻率到達輸出 MT MET→MT 端子，連接頻率指針表 RUN→MT端子，為運轉中/ 停止信號 FT2：多機能輸入端子選擇 RST→系統重置功能 FT2→FT2功能 (4) 配線 標準端子接線圖 16 馬達 正電源 類比端子 1 類比端子 2 負電源 多段速設定 1 配線用斷路器 外接型煞車電阻器 主回路電源(三相) 正轉運轉/停止 反轉運轉/停止 多段速設定 2 多機能端子 1 多機能端子 2 接地 滿刻度 異常接點輸出 常閉(B)接點型式 (4-1) 主回路配線用之斷路器及電磁接觸器 交流回路電源與AS系列輸入端子L1,L2,L3之間至少必須加裝無熔線斷路器 (MCCB)，或加裝電磁接觸器執行保護回路，右表為各機型適用之MCCB及電磁 接觸器型號，使用漏電斷路器時，誤動作防止感度電流請調至200m A以上，動 作時間0.1秒以上。
(4-2) 突波吸收器 AS系列週邊設備如電磁接觸器、繼電器、電磁閥等之線圈，請並聯突波吸收器， 以防止雜訊干擾 (4-3) 配線規格 A.電線選用需考慮電壓降於2%額定電壓內 線間電壓降(V) √3×電線阻抗(Ω×k m )×配線距離(m )×電流(A)×10-3 B.配線距離過長時，載波頻率須調整，否則載波會對週圍設備產生不良干擾 變頻器→馬達距離25M以內50M以內100M以內100M以上 載波頻率 CD2716KHz 以下10KHz 以下5KHz 以下2.5KHz 以下 17 型式AS1AS2AS4 型號0407040715223707152237 容量(KVA)1.11.91.11.93.14.26.51.93.14.26.5 電流(A)3535811172.5469 無熔線斷路器 (MCCB) 1515101015202010101015 電磁接觸器(MC)1212121212121812121212 過熱電譯RC(值)4.87.62.43.86.89151.93.43.86.8 AS全系列端子記號端子 控制回路控制端子5-15多機能類比端子1-4歐式緊閉型 (4-4) 配線之注意事項 A.主回路輸出配線 1.輸出端子U V W切勿接至交流電源端(L1,L2,L3)。
2.當輸出端子U V W與馬達端子U V W 連接後，如執行正轉指令時，馬達與負載卻 反轉，只要將U V W配線任二條對調，即可將方向調正 3.輸出配線不可碰觸AS外殼金屬部份，否則可能會造成接地短路 4.變頻器的輸出端不可使用進相電容器、LC、RC 雜訊濾波器等元件 5.變頻器主回路配線必須遠離其它控制設備 B.控制回路配線(信號線) 1.信號線不可與主回路配線置於同一線槽中，否則可能會產生不良之干擾 2.信號線之電線種類應為隔離線，尺寸為0.5 - 2m m 3.信號線所須之配件規格及容量，請依照第七章端子機能說明 C.接地線 1.接地端子 請以第三種接地(100Ω以下)方式接地 2.接地線之使用，請依照電氣設備技術基準之長度與尺寸使用 3.絕對避免與熔接機、動力機械等大電力設備共用接地極，接地線並應儘量遠離大電 力設備之動力線 4.多台AS之接地配線方式，請以下圖(a )或(b )方式使用，避免造成(c )之回路 18 (a )(b )(c ) 第八章 機能說明 機能設定一覽表(一) 版本 順序功能名稱出廠值變動範圍單位說明 ★CD00 主頻率 60HZ 0~ 400HZ0.01HZ 美規 50HZ歐規 CD01 設定鎖住00或10=鎖住 1=設定或修改 CD02 加速時間一10秒0.1~ 6000秒0.1秒 CD03 減速時間一10秒0.1~ 6000秒0.1秒 CD04 寸動頻率5HZ0~ 400HZ0.01HZ CD05 起動頻率0.5HZ0.5~ 30HZ0.01HZ CD06 鍵盤寸動功能00或10=一般 1=寸動 CD07 頻率指針調整 12。
