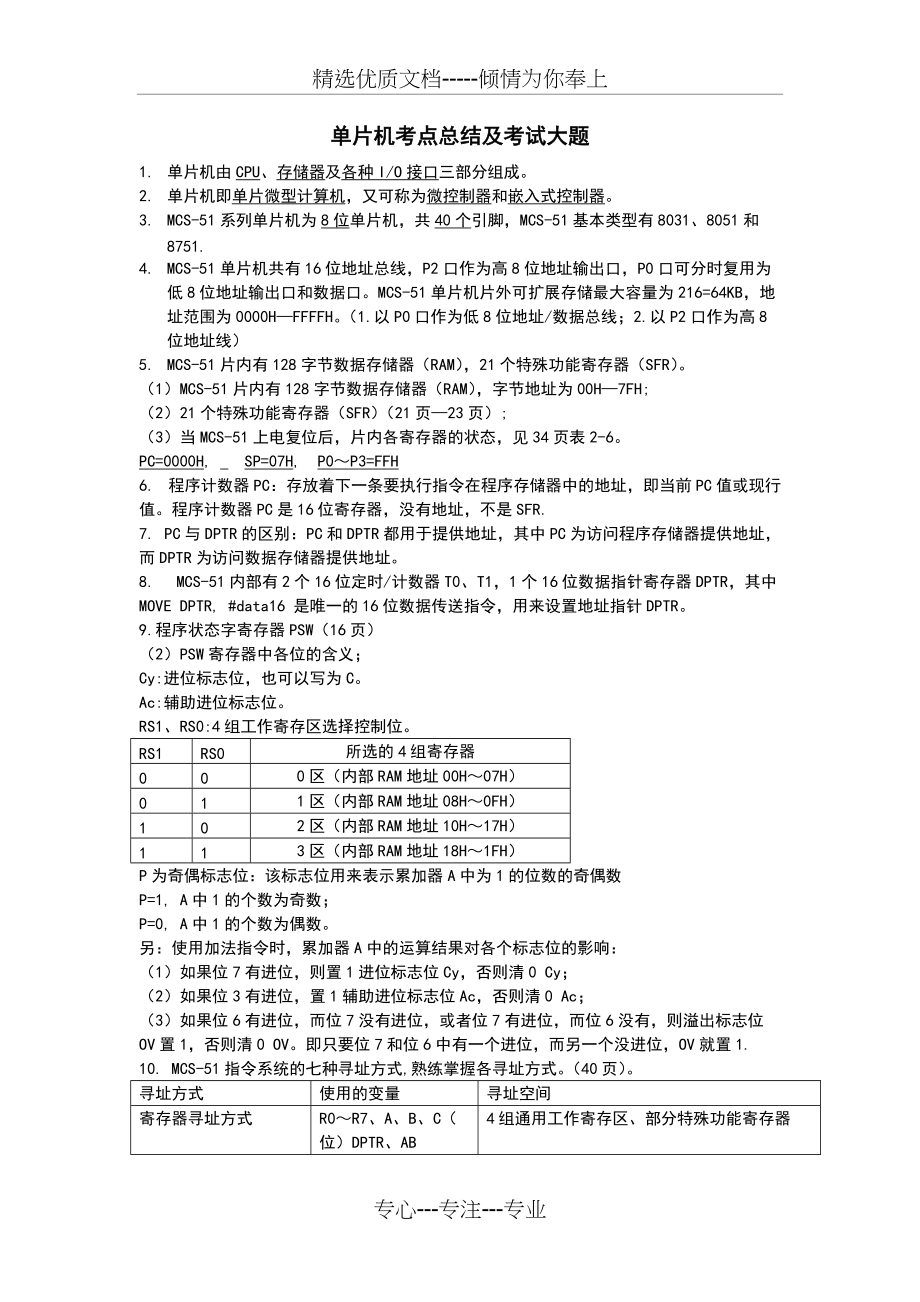

精选优质文档-----倾情为你奉上单片机考点总结及考试大题1. 单片机由CPU、存储器及各种I/O接口三部分组成2. 单片机即单片微型计算机，又可称为微控制器和嵌入式控制器3. MCS-51系列单片机为8位单片机，共40个引脚，MCS-51基本类型有8031、8051和8751.4. MCS-51单片机共有16位地址总线，P2口作为高8位地址输出口，P0口可分时复用为低8位地址输出口和数据口MCS-51单片机片外可扩展存储最大容量为216=64KB，地址范围为0000H—FFFFH1.以P0口作为低8位地址/数据总线；2.以P2口作为高8位地址线）5. MCS-51片内有128字节数据存储器（RAM），21个特殊功能寄存器（SFR）1）MCS-51片内有128字节数据存储器（RAM），字节地址为00H—7FH;（2）21个特殊功能寄存器（SFR）（21页—23页）;（3）当MCS-51上电复位后，片内各寄存器的状态，见34页表2-6PC=0000H, SP=07H, P0～P3=FFH6. 程序计数器PC：存放着下一条要执行指令在程序存储器中的地址，即当前PC值或现行值程序计数器PC是16位寄存器，没有地址，不是SFR.7. PC与DPTR的区别：PC和DPTR都用于提供地址，其中PC为访问程序存储器提供地址，而DPTR为访问数据存储器提供地址。
8. MCS-51内部有2个16位定时/计数器T0、T1，1个16位数据指针寄存器DPTR，其中MOVE DPTR, #data16 是唯一的16位数据传送指令，用来设置地址指针DPTR9.程序状态字寄存器PSW（16页）（2）PSW寄存器中各位的含义；Cy:进位标志位，也可以写为CAc:辅助进位标志位RS1、RS0:4组工作寄存区选择控制位RS1RS0所选的4组寄存器000区（内部RAM地址00H～07H）011区（内部RAM地址08H～0FH）102区（内部RAM地址10H～17H）113区（内部RAM地址18H～1FH）P为奇偶标志位：该标志位用来表示累加器A中为1的位数的奇偶数P=1, A中1的个数为奇数；P=0, A中1的个数为偶数另：使用加法指令时，累加器A中的运算结果对各个标志位的影响：（1）如果位7有进位，则置1进位标志位Cy，否则清0 Cy；（2）如果位3有进位，置1辅助进位标志位Ac，否则清0 Ac；（3）如果位6有进位，而位7没有进位，或者位7有进位，而位6没有，则溢出标志位OV置1，否则清0 OV即只要位7和位6中有一个进位，而另一个没进位，OV就置1.10. MCS-51指令系统的七种寻址方式,熟练掌握各寻址方式。
40页）寻址方式使用的变量寻址空间寄存器寻址方式R0～R7、A、B、C（位）DPTR、AB4组通用工作寄存区、部分特殊功能寄存器直接寻址方式内部RAM128B、特殊功能寄存器寄存器间接寻址方式@R1，@R0，SP片内RAM@R1，@R0，@ DPTR片外数据存储器立即寻址方式#data基址寄存器加变址寄存器间接寻址方式@A+DPTR, @A+PC程序存储器位寻址方式内部RAM20H～2FH单元的128个可寻址位、SFR中的可寻址位（85个）相对寻址方式PC+偏移量程序存储器12. MCS-51有5个中断源，2级中断优先级5个中断源名称及其中断入口地址分别是什么？哪些中断源的中断请求标志位在响应中断时由硬件自动清除？那些中断源的中断请标志位必须使用软件清除？记住各个中断请求标志位，优先级标志位，触发方式标志位102页—108页)中断源入口地址响应中断时中断请求标志位外部中断00003H硬件自动清除IE0定时器/计数器T0000BH硬件自动清除TF0外部中断10013H硬件自动清除IE1定时器/计数器T1001BH硬件自动清除TF1串行口中断0023H软件清除TI或RI前面4种都是硬件自动清0，串行中断必须使用软件清除，因为串行接收和发送共享串行中断，在中断处理中必须使用T1和R1判断串行接收还是发送中断。
13. MCS-51的串行口为全双工的异步串行通信口，串行口有几种工作方式？每种工作方式的帧格式和波特率是什么？串行口有4种工作方式：SM0SM1方式功能说明000同步异位寄存器方式（用于扩展I/O口）波特率固定，为fosc/120118位异步收发，波特率可变（有定时器控制）1029位异步收发，波特率为fosc/64或fosc/321139位异步收发，波特率可变（有定时器控制）SM0、SM1：串行口4中工作方式的选择位TXD P3.1 RXD P3.0 REN 允许串行接收 设240字符每秒 异步通讯240*10=2400bitSCON:串行口控制 PCON 波特率设置15.系统总线按其功能通常把系统总线分为三组：（1）、地址总线（Address Bus ,简写AB）地址总线用于传送单片机发出的地址信号，以便进行存储单元和I/O端口的选择地址总线是单向的，只能由单片机向外送出地址总线的数目决定着可直接访问的存储单元数目MCS-51单片机最多可以扩展64KB，即65536个地址单元，因此，地址总线为16条2）、数据总线（Data Bus，简写DB）MCS-51单片机是8位字长，所以，数据总线的位数也是8位的。
数据总线是双向的，可以进行2个方向的传送控制总线）15. 单片机外部扩展存储器地址分配的方法线选法和译码法外部扩展存储器容量大小的确定方法（1）由该存储器芯片上的地址根数决定，如程序存储器芯片27128有A0—A13共14根地址线，故27128的存储容量=214=16KB；（2）用存储器芯片型号后面的数字8 即可得到该芯片的存储容量，如27128的存储容量=1288=16KB；16. P0口作第八位的地址、数据总线，P2口作为高位地址线，PSEN:ALE作为P0口低八位所存控制，EA-ROM的选择控制16.存储器扩展的读写控制：外扩的RAM芯片既能读出又能写入，所以通常都有读写控制引脚，记为 O E和 W E外扩的RAM的读写控制引脚分别与MCS-51的R D和 WR引脚相连外扩的EPROM在正常使用中只能读出，不能写入，故EPROM的芯片没有写入控制引脚，只有读出引脚，记为OE，该引脚与MCS-51 的PSEN相连17.在MCS-51单片机系统中，外接程序存储器和数据存储器共用16位地址线和八8位数据线，为何不发生冲突？外接程序存储器和数据存储器虽然共用16位地址线和8位数据线，但由于访问外扩程序存储器时是PSEN信号有效， 而访问数据存储器时是R D或 WR 信号有效。
而这些控制信号是由MCS-51执行访问外部外序存储器和或访问外部数据存储器的指令产生，任何时候只能执行1种指令，只产生1种控制信号，所以不会产生数据冲突的问题已知8051单片机的fosc=12MHZ，用T1定时，试编程P1.1周期为2ms的方波MOV TMOD，#20H ；T1方式2定时MOV TH1，#06H ；定时250μsMOV TL1，#06HSETB TR1L2： MOV R2，#04HL1： JNB TF1，$ CLR TF1DJNZ R2，L1CPL P1.1SJMP L2请回答：(共16分)1．下图中外部扩展的程序存储器和数据存储器容量各是多少？(2分)2．两片存储器芯片的地址范围分别是多少？(地址线未用到的位填1) (6分,)3．请编写程序，要求：（1）将内部RAM 30H~3FH中的内容送入1# 6264的前16个单元中；（4分）（2）将2# 6264的前4个单元的内容送入40H~43中；（4分）解： 1. 外扩程序存储器的容量是8K，外扩数据存储器的容量是16K2. 2764范围： C000H~DFFFH1#范围： A000H~BFFFH2#范围： 6000H~7FFFH3．请编写程序（1） MOV R1 ,#10H MOV DPTR,@0A000H MOV R0,#30H LOOP: MOV A,@R0 MOVX @DPTR，AINC DPTR INC R0 DJNZ R1，LOOPRET（2） MOV R1,#04H MOV DPTR,#6000H MOV R0 ,#40HLOOP：MOVX A ,@DPTR MOV @R0 ,A INC DPTR INC R0 DJNZ R1，LOOP RET将外部数据存储器中的5000H—50FFH单元全部清零(10分)。
答： ORG 0100H （1分） MOV DPTR #5000HMOV R0,#00HCLR A （3分） LOOP : MOVX @DPTR,A INC DPTR （3分） DJNZ R0,LOOP （2分）HERE: SJMP HERE (RET或SJMP $ 等)（1分）题 9.9电路图可以参考图9-10，PA口每一位接二极管的正极，二极管的负极接地PB口每1位接一开关和上拉电阻，开关另一端直接接地这样只需要将读到的PB口的值送给PA口就可以满足题目要求了 ORG 0100HMIAN： MOV A，#B ；设置PA口方式0输出，PB口方式0输入 MOV DPTR，#0FF7FH ；控制口地址送DPTR MOVX ＠DPTR，A ；送方式控制字 MOV DPTR，#0FF7DH ；PB口地址送DPTR MOVX A，＠DPTR ；读入开关信息 MOV DPTR，#0FF7CH ；PA口地址送DPTR MOVX ＠DPTR，A ；PA口的内容送PB口点亮相应的二极管 END专心---专注---专业。
