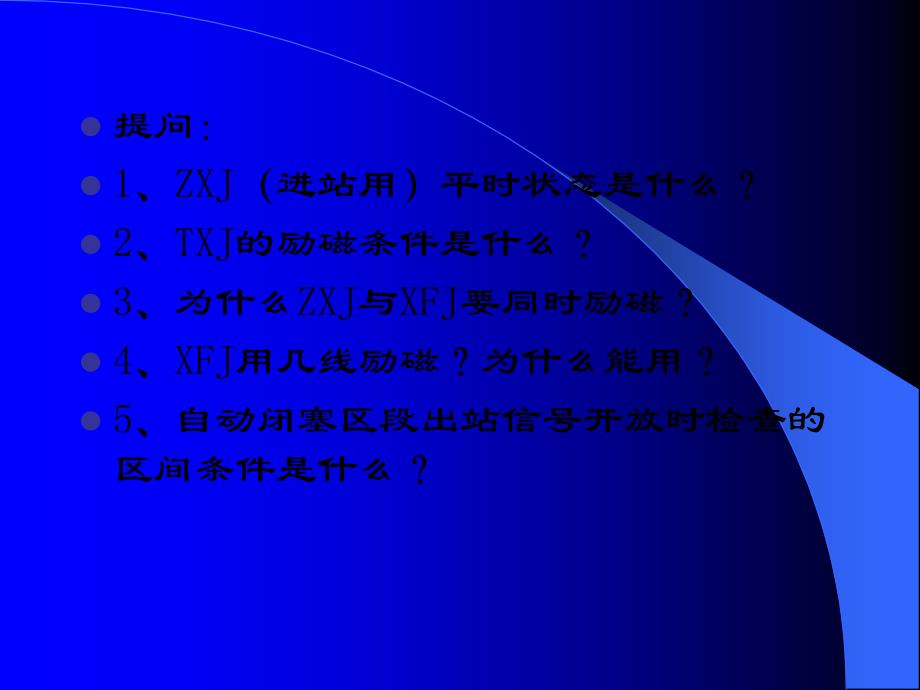

l提问：l1、ZXJ（进站用）平时状态是什么？l2、TXJ的励磁条件是什么？l3、为什么ZXJ与XFJ要同时励磁？l4、XFJ用几线励磁？为什么能用？l5、自动闭塞区段出站信号开放时检查的区间条件是什么？ §3-9 信号机点灯电路l信号点灯电路的要求：l（1）允许灯光灭灯时要使信号机自动改点禁止灯光断线防护)l（2）禁止灯光断丝，要禁止开放允许信号仅对进站和正线出站信号）l（3）因点灯在室外，要防止外电混入，出现乱显示混线防护） l采取措施：用双丝灯泡 l（1）设有灯丝监督转换继电器DZJ主丝断丝时自动改点副丝，继续亮灯（故障—安全）l（2）在列车信号机电路中，设有主灯丝断丝报警电路l（3）设有灯丝继电器监督灯丝的完整性l（4）混线防护采用位置法，既电源和点灯分在两端l（5）混电防护采用供电双断法 l一、进站信号机点灯电路l显示：绿、黄、双黄、红、红白、绿黄、由LXJ、TXJ、ZXJ、LUXJ、YXJ控制l1、 平时状态 HlXJZ220—RD1—DJ5-6—LXJ43—HBⅠ1-Ⅰ2—LXJ63—RD2—XJF220lHBⅡ1—HDZJ—HD—HBⅡ2l检查LXJ↓→DJ ↑ →点红灯l2、 开放通过信号 LlXJZ220—RD1—DJ5-6—LXJ42—ZXJ82—TXJ22—LBⅠ1-Ⅰ2—LXJ62—RD2—XJF220l检查LXJ↑、TXJ↑、ZXJ↑→DJ↑→点绿灯 l3、 正线接车 UlXJZ220—RD1—DJ5-6—LXJ42—ZXJ82—TXJ23—LUXJ23—UBⅠ1-Ⅰ2—LXJ62—RD2—XJF220l检查LXJ↑、ZXJ↑、TXJ↓、LUXJ↓→DJ↑→点黄灯 l4、 开放站线接车信号 双UlXJZ220—RD3—2DJ5-6—LXJF72—ZXJ73—TXJ13—2UBⅠ1-Ⅰ2—LXJ62—RD2—XJF220l检查LXJF↑、ZXJ↓、TXJ↓→2DJ↑→点2黄lXJZ220—RD1—DJ5-6—LXJ42—ZXJ83—2DJ22—LUXJ23—1UⅠ1-Ⅰ2—LXJ62—RD2—XJF220l检查LXJ↑、ZXJ↓、2DJ↑→1DJ↑→点1黄l（若2黄未能正常开放，1黄就不能开放。
1DJ↓→信号关闭） l5、 开放通过前一车场至下一车场停车 LUl检查LXJF↑、ZXJ↑、LUXJ↑、TXJ↓→2DJ↑→点2黄l检 查 LXJ↑、 ZXJ↑、 LUXJ↑、 TXJ↓、2DJ↑→1DJ↑→点绿 l6、 开放引导信号 HBlXJZ220—RD3—2DJ5-6—LXJF73—YXJ72—YBBⅠ1-Ⅰ2—YXJ62—LXJ63—RD2—XJF220l检查LXJF↓、YXJ↑→2DJ↑→点白灯lXJZ220—RD1—DJ5-6—LXJ43—HBⅠ1-Ⅰ2—LXJ63—RD2—XJF220l检查LXJ↓→点红灯 l电路分析：1、因有时是同时点两个灯位，故设2DJ，监督第二灯位有2U、YBl2、在同时点灯的电路中，接有2DJ↑接点，若2DJ监督的灯泡主、副灯丝均断丝，2DJ↓则使1DJ↓关闭信号l3、允许灯光L、U、双U共用一根回线，称为LUHl引导白灯用一根回线，称为YBHl禁止灯光用一根回线，称为HHl4、若只有一个车场，没有进路信号机则不会有LU显示，则LUXJ不插，将LUXJ第二组接点封掉 l二、出站兼调车信号机点灯电路l1、 平时状态 Hl检查LXJ↓、DXJ↓→DJ↑→点红灯l2、 向主要方向发车 一离去空闲、二离去空闲 Ll检查LXJ↑、ZXJ↑、2LQJ↑→DJ↑→点绿灯l3、 向主要方向发车 一离去空闲、二离去有车占用 Ul检查LXJ↑、ZXJ↑、2LQJ↓→DJ↑→点黄灯 l4、 向次要方向发车 双Ll检查LXJF↑、ZXJ↓、→2DJ↑→点2绿l检查LXJ↑、ZXJ↓、2DJ↑→1DJ↑→点1绿l5、 开放调车信号 Bl检查LXJ↓、DXJ↑→DJ↑→点白灯 l三、调车信号机点灯电路l1、 平时状态 Al检查DXJ↓→DJ↑→点蓝灯l2、 开放调车信号 Bl检查DXJ↑→DJ↑→点白灯 l四、主灯丝断丝报警电路l每个咽喉设一套：DZJ——断丝报警继电器 JSBXC-850（51-83 缓放3S）lDSD——断丝表示H灯lDSDL——断丝报警电铃lDSA——断丝报警按钮 l平时状态：DSJ↓l若：L或U或H在点灯时主丝断丝→LDZJ↓、UDZJ↓HDZJ↓→3S后DSJ↑l或若：有二灯位点灯时，2DJ↑若第二 灯位主灯丝断丝，则2UDZJ↓、YBDZJ↓、2DJ↑→3S后DSJ↑（经3秒延时是在灯光转换时不要错误报警）lDSJ↑→DSD亮H红灯，DSDL鸣响。
l值班员按压DSA，DSDL停，但DSD 亮H通 知 信 号 维 修 人 员 更 换 灯 泡 后DZJ↑→DSJ↓→DSD灭→DSDL响，值班员拉出DSA，DSDL停l（注意：整个过程中，信号机始终在正常点灯工作状态，不影响正常使用，故障—安全） l五、信号机的测试l1、信号变压器端电压l用交流电压表在点灯情况下测量信号变压器一次线圈及二次线圈的引出端子上的电压，分别为信号变压器的输入电压和输出电压 l2、主灯丝点灯端电压l用交流电压表在点灯情况下测量灯泡主灯丝端电压l测量必须在信号机灯泡点灯状态下进行，应与本站值班员联系，依次测量各灯泡的主灯丝端电压l3、副灯丝点灯端电压l人工中断主灯丝回路改点副灯丝，依次测量各灯泡的副灯丝端电压 l注意：在测量其他灯泡端电压时，应注意不可向红灯（或蓝灯）的信号变压器一次或二次侧借电源，因各点灯回路的电气特性有差异。
